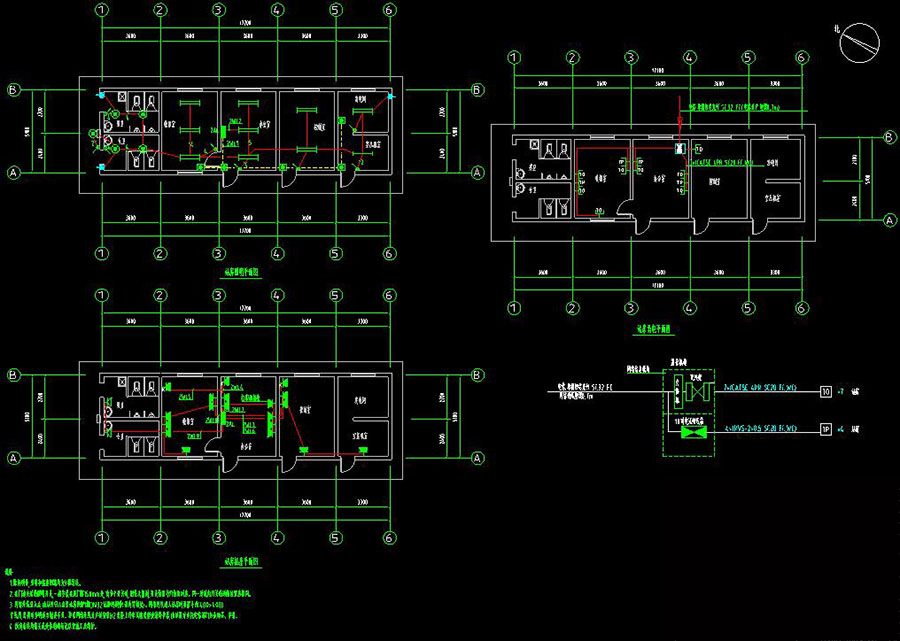

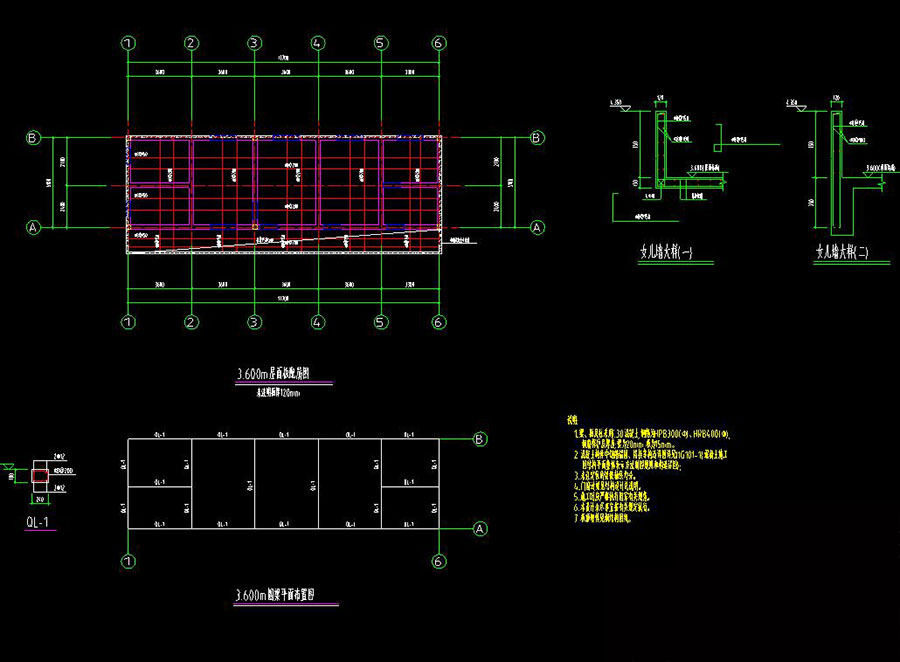

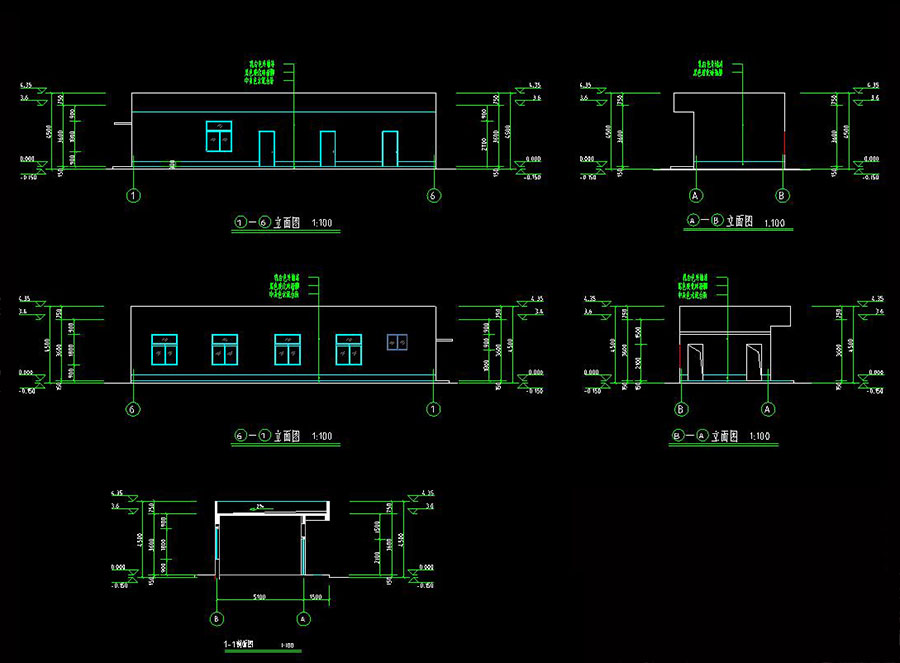

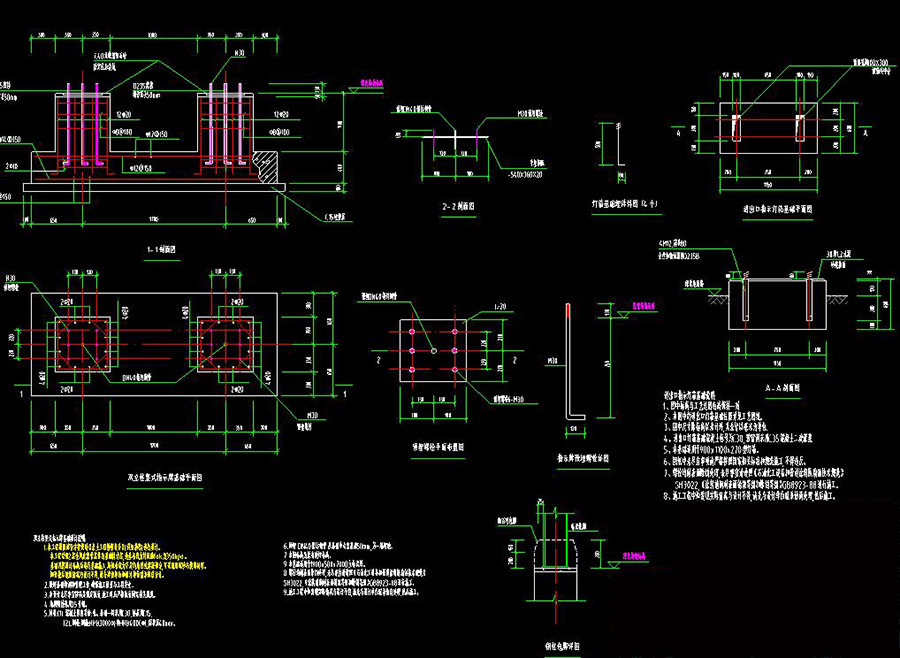

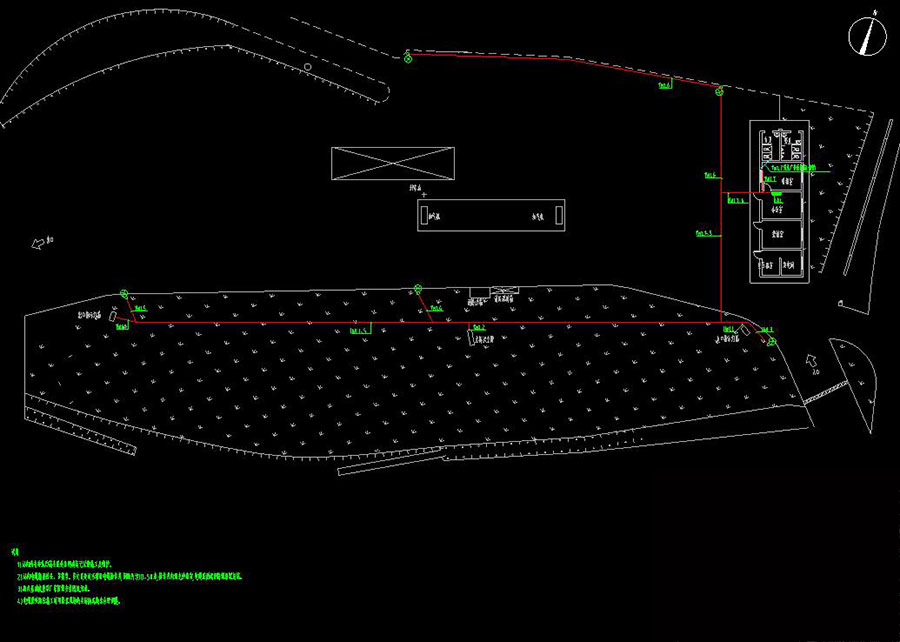

说明:本工程为加气站站房项目施工图,地上1层,建筑高度4.5m,建筑面积为95.8㎡,结构形式为钢筋混凝土框架。图纸包含:目录,建筑设计说明,建筑节能设计说明专篇,建筑构造及装修用料表,站房平面图,站房屋面平面图,站房立面、剖面图,站房墙身大样图,站房卫生间大样图、门窗大样图,站房建筑节能设计说明专篇;结构设计总说明,站房基础平面布置及基础详图,屋面板配筋图,场地车行道地面断面图,标识立牌及进出口灯箱基础图,60立全橇装设备基础详图,进出口道路排水涵管详图;给排水设计说明,站房给水排水平面图、系统图,站区给水排水总平面布置图,站区消防设施平面布置图;通风、空调设计说明,站房空调、通风平面图;电气设计说明,配电系统图,配电及控制电缆敷设平面图,站内照明平面图,站房电气平面图,接地平面图,防雷平面图,接地大样图,自动摄像监视系统图,自动摄像监视系统平面图;总平面布置图,工艺流程图,仪表电缆平面敷设图,站房平面布置图,加气控制系统图,仪表系统接地图。
建筑面积:95.8㎡地上层数:1层建筑高度:4.5m地下层数:高度类别:低层图纸深度:施工项目地址:广东省设计时间:2015建筑风格:现代效果图:无
