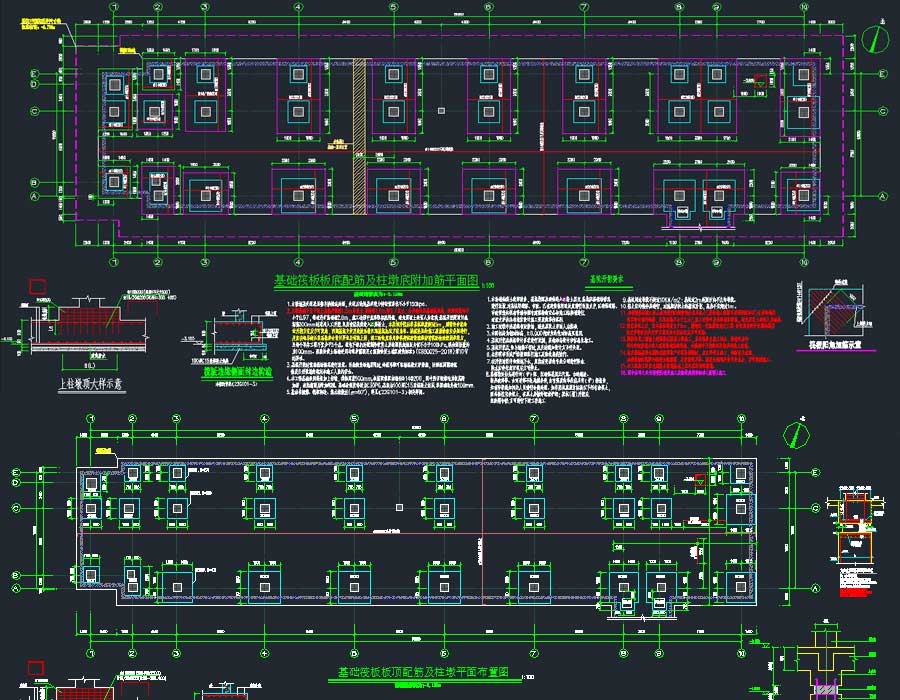

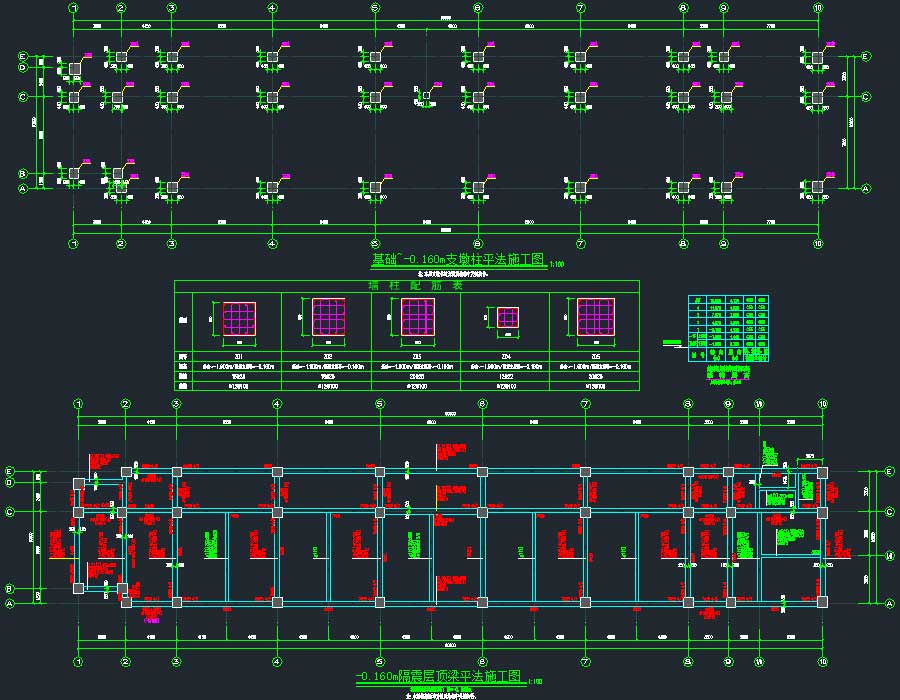

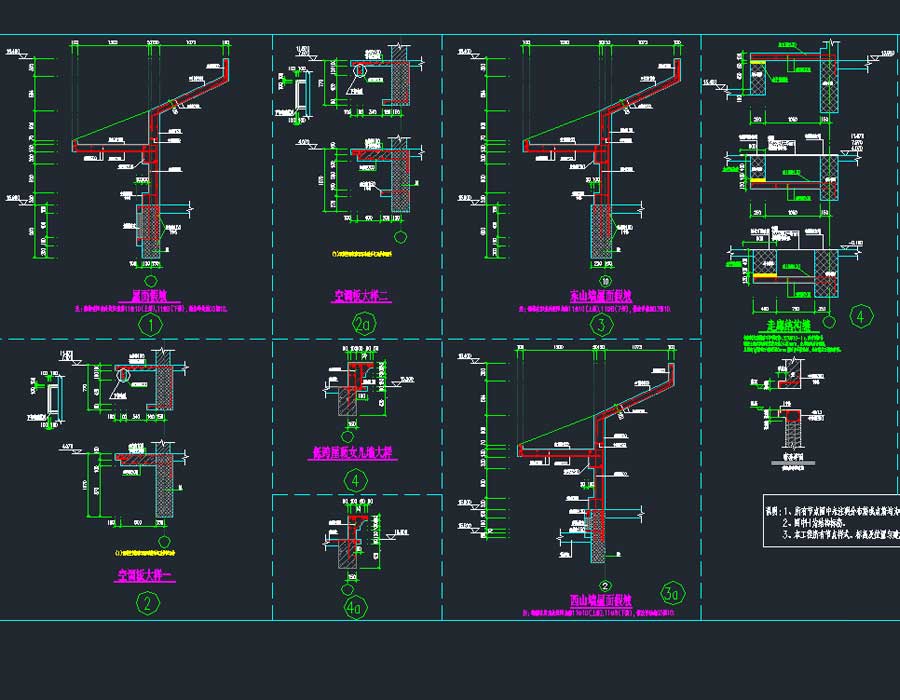

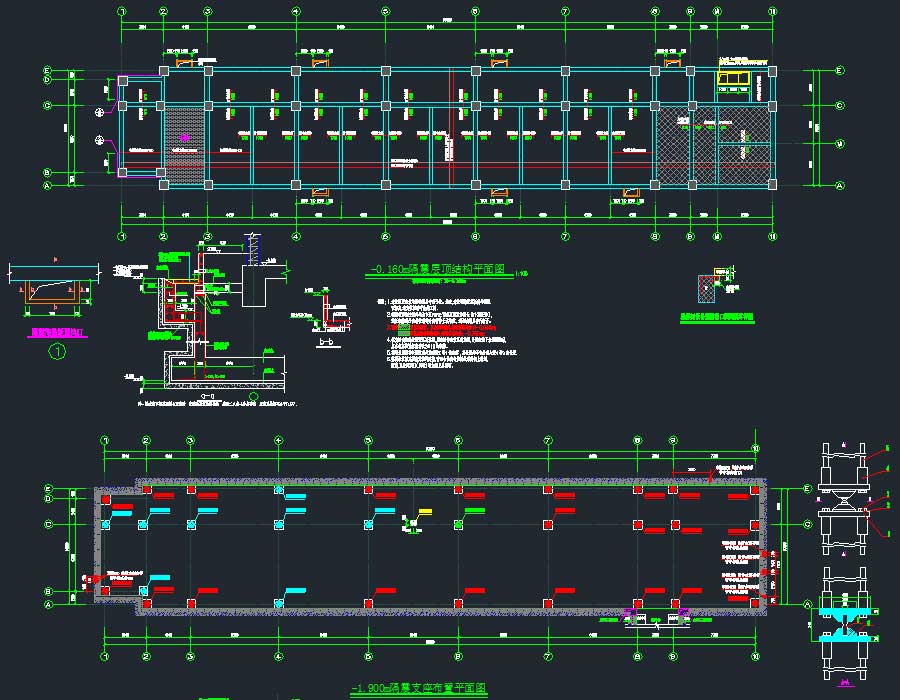

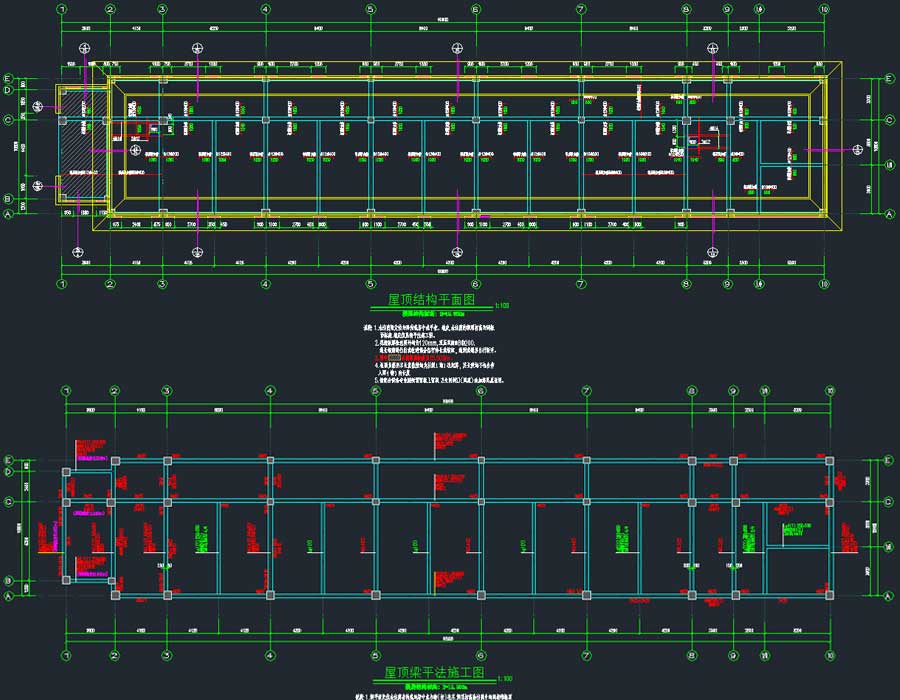

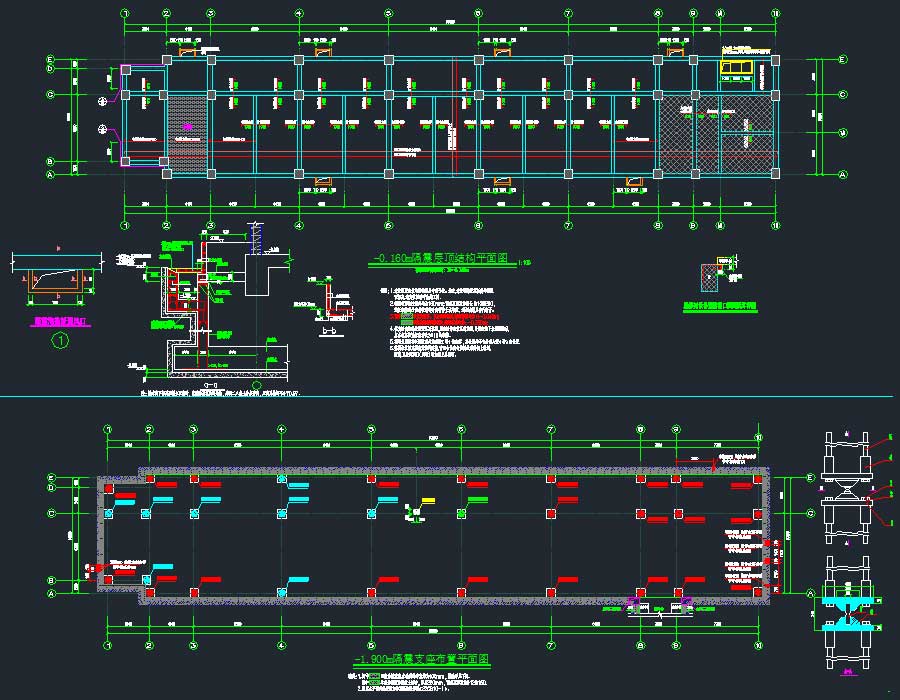

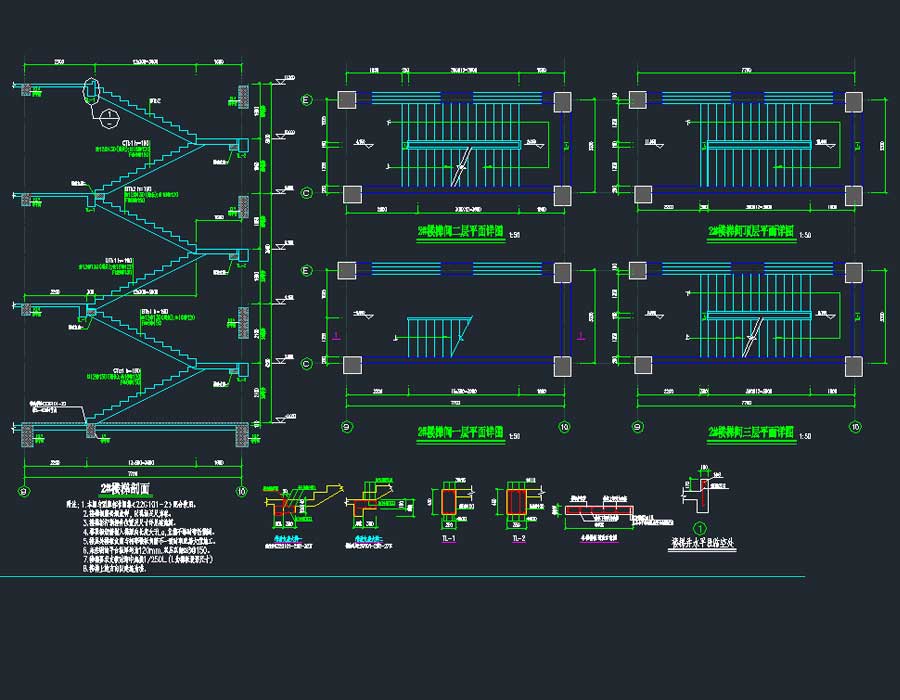

说明:本工程为地震重点监视防御区的新建教学楼—1#教学楼,钢筋混凝土框架结构。地下一层,地上四层。长61.4m,宽11.4m,地下一层层高2.6m,一层4.2m,二至四层3.9m,建筑室内外高差为0.350m,建筑物总高度为16.250m,正负零绝对标高:376.150m。本工程嵌固部位在基础顶。本建筑为装配式建筑,装配率大于30%;本建筑为隔震建筑,在基底设置隔震层;本建筑经批准后人防可异地建设,本次不设计。图纸内容含结构设计总说明、隔震结构设计总说明、基础筏板板底配筋及柱墩底附加筋平面图、基础筏板板顶配筋及柱墩平面布置图、隔震支座布置平面图、支墩柱平法施工图、柱平法施工图、柱平法施工图、结构平面图、楼梯详图、节点详图等。
结构类型:框架基础类型:筏基抗震烈度:7度抗震风压:0.45kN/㎡雪压:0.25kN/㎡建筑面积:建筑高度:16.25m地上层数:4层地下层数:1层高度类别:低层图纸深度:施工项目地址:山西省设计时间:2023
