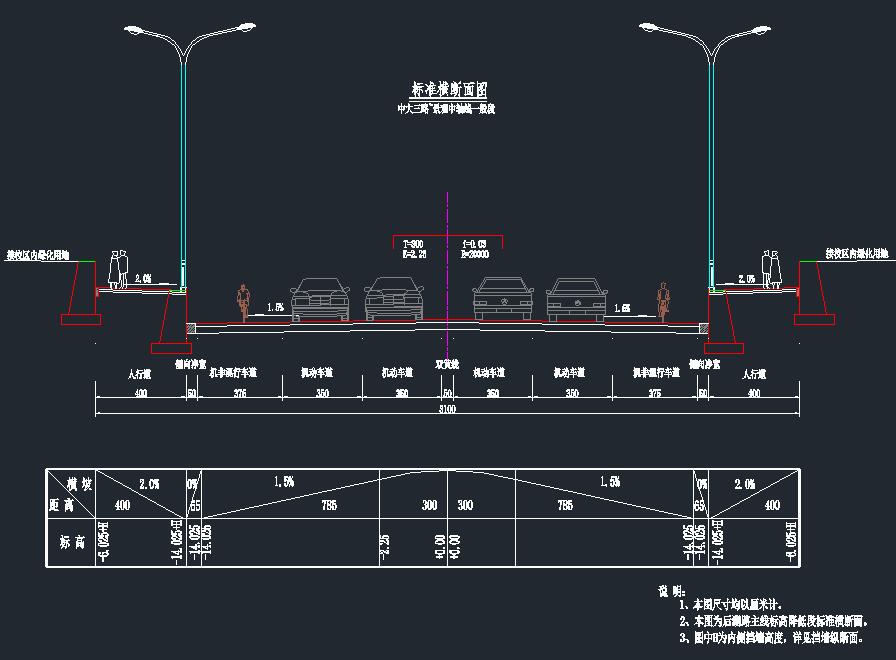

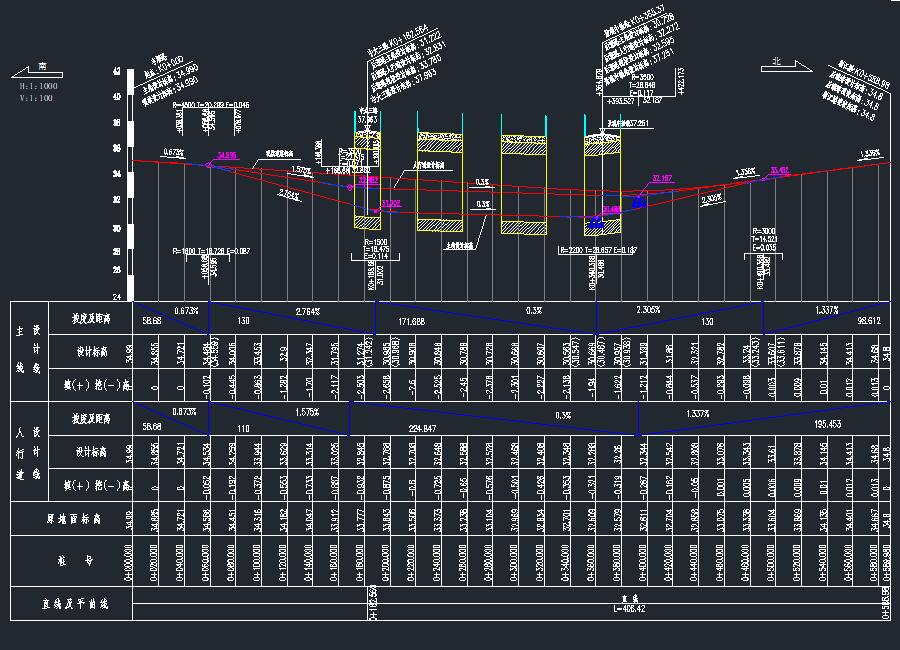

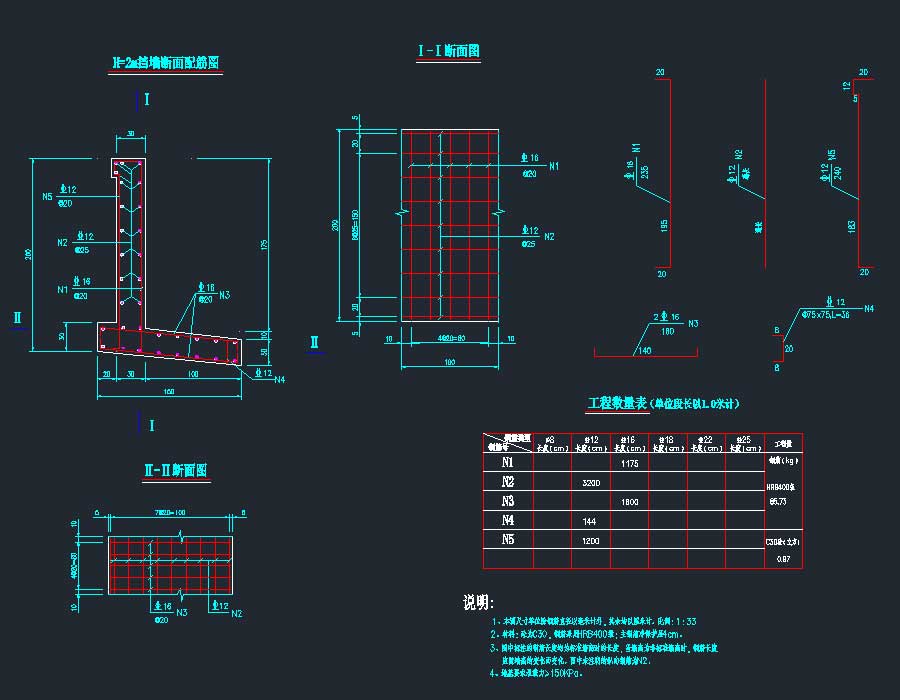

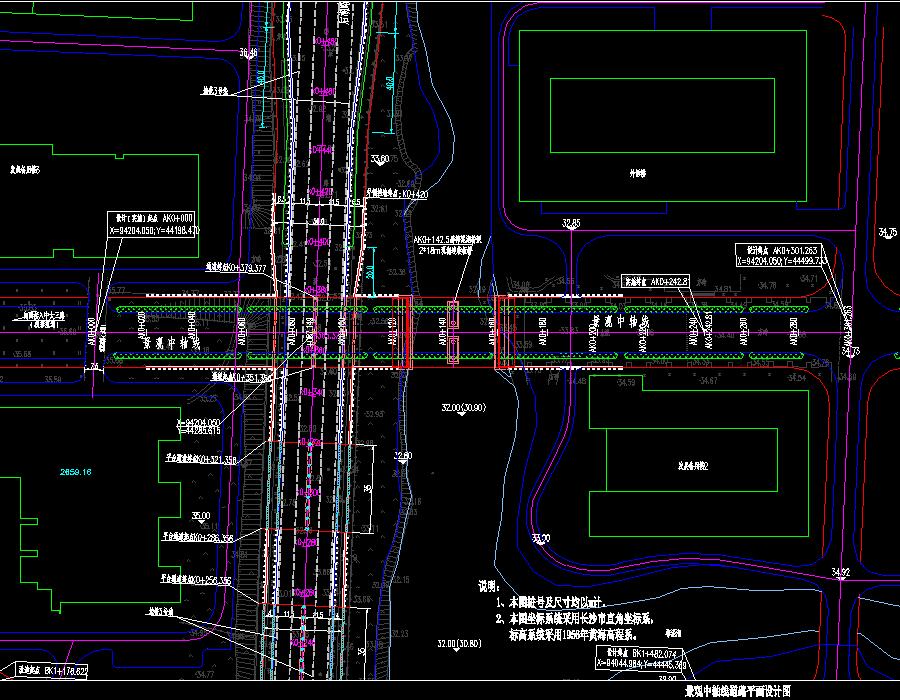

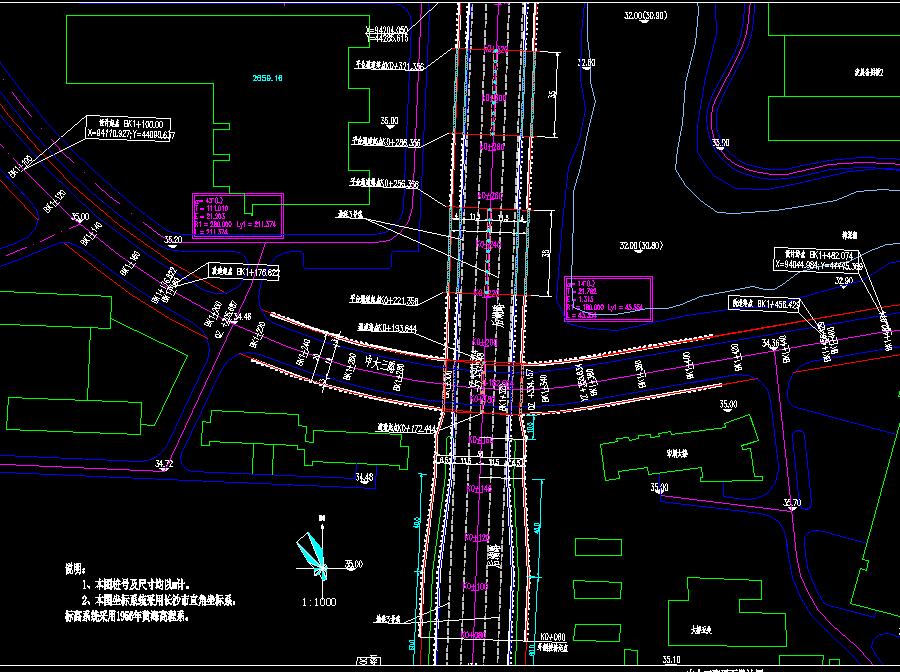

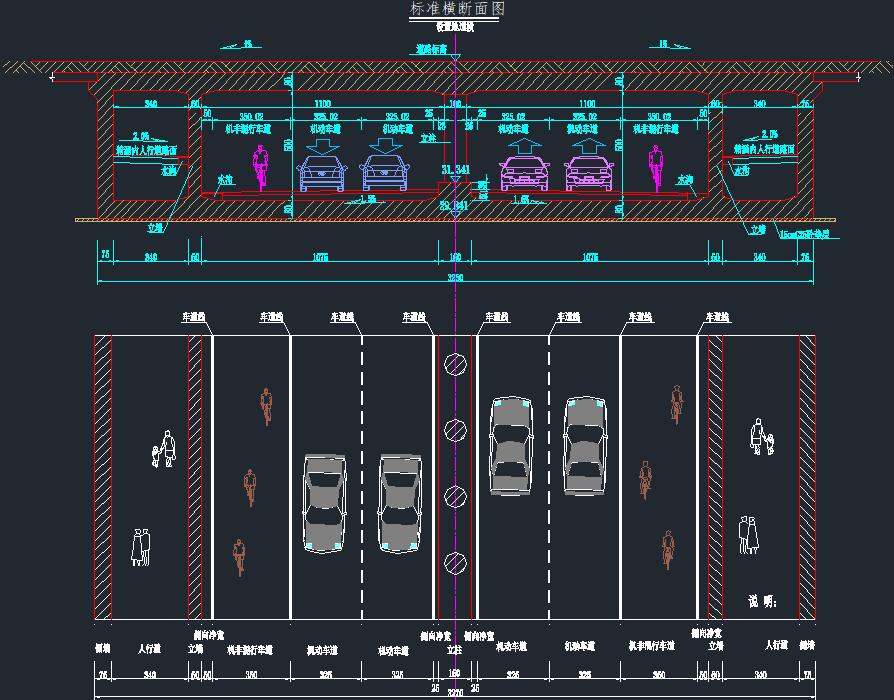

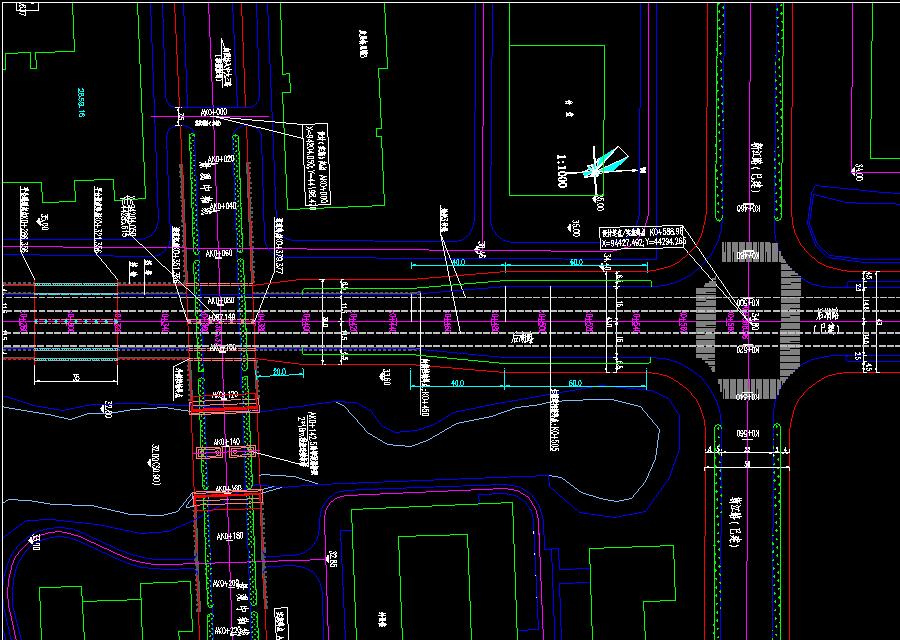

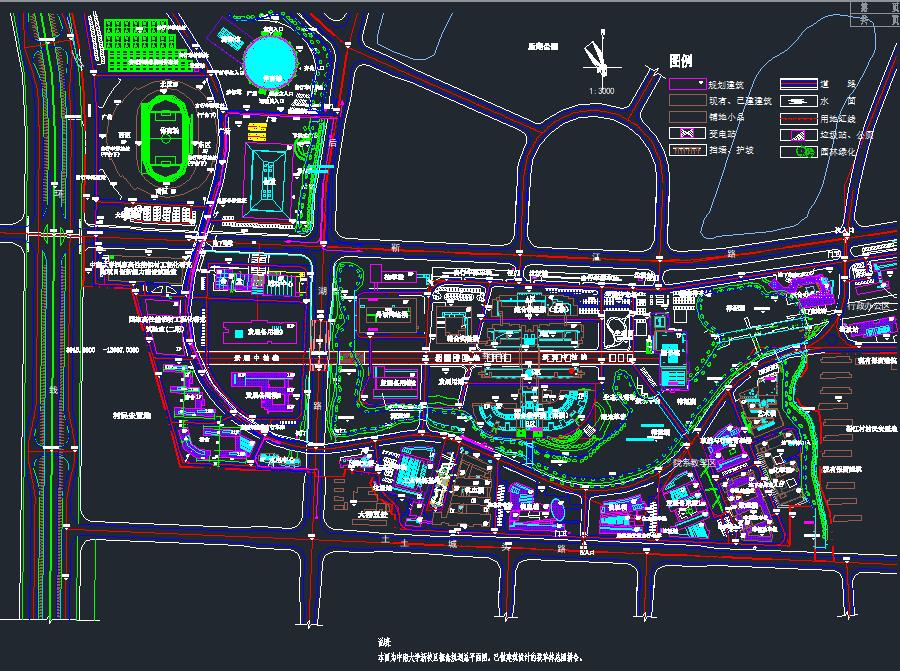

说明：某城市次干道改造施工图，包括后湖路、中大三路、景观中轴线三条道路以及后湖路排渍泵房施工图。其中后湖路是城市次干道，设计车速50千米/小时；中大三路和景观中轴线为城市支路，设计车速30千米/小时。后湖路范围为丰顺路～靳江路段，道路全长588.98m，全宽36.0m；景观中轴线为上跨后湖路结构纵断面与两侧现状接顺范围，路幅宽度为28.0m。中大三路为上跨后湖路结构改造纵断面调整影响范围，路幅宽度为20米； 设计内容：包括道路工程、排水工程、照明工程、景观工程、交通设施、桥涵工程以及泵站工程。后湖路排渍泵房，该泵站地上一层，地下两层。建筑面积为279.44平米，使用面积为193.44平米，本工程建筑结构形式为剪力墙结构，抗震按六度设防，耐火等级为二级。最大建筑高度为6.45米。图纸内容含规划总平面图、重力式挡墙大样图、各段内/外侧挡墙纵断面、新旧沥青混凝土路面搭接图、悬臂式挡墙大样图、悬臂式钢筋混凝土挡土墙配筋图、道路平面图、纵断面、标准横断面、路面结构及侧平石设计图、一般横断面图及数量表、路基标准横断面、道路人行无障碍设计图、主要工程数量表、用地平面图、边沟/排水沟设计图、交通设施平面图、主线标线图、导向箭头、信号灯杆、信号灯接地极设计图、检查井电控井设计图、附着式电视监控杆件设计图、人行横道灯杆图、管线预埋设计图、指路标志设计图、分道标志设计图、人行横道标志、电控柜设计示意图、人行横道让行标志、电子警察立杆图、路名牌、限速标志、信号灯及电子警察基础图、标志基础设计图、电控柜基础、电子警察感应线圈布线图、其它标线设计图、禁令四组合、雨/污水规划、现状管线平面图、排水平纵图、管线综合图、泵房总图、消能井详图、消能井详图、检查井加强、新型球墨铸铁防坠落井盖、景观说明、苗木及景观设施工程量、标准平面图及横断面图、道路平面图、亮化说明、系统材料表、道路标准横断面图、埋管大样、绿化带埋管标准做法、排渍泵站基坑支护图以及泵站建筑、结构、电气施工图等。
