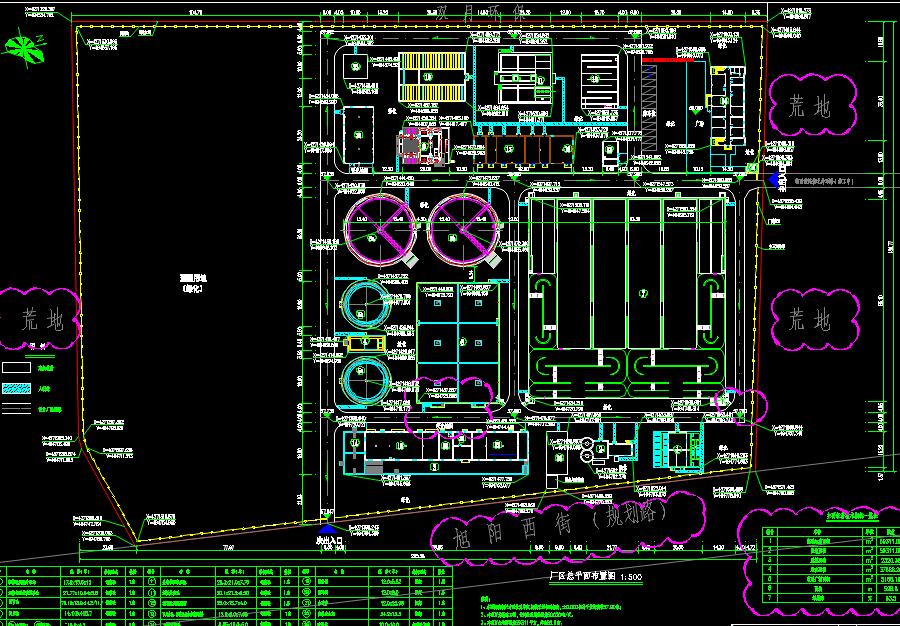

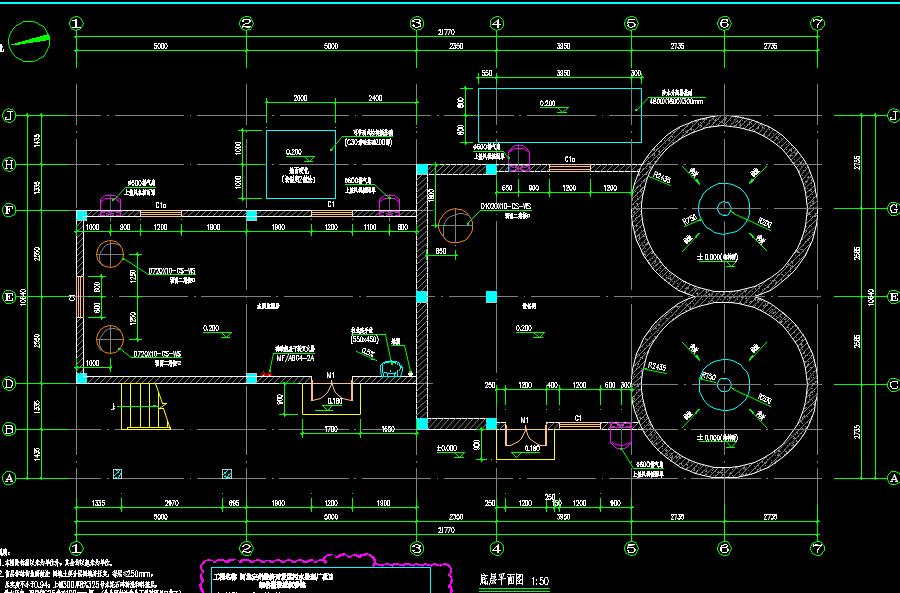

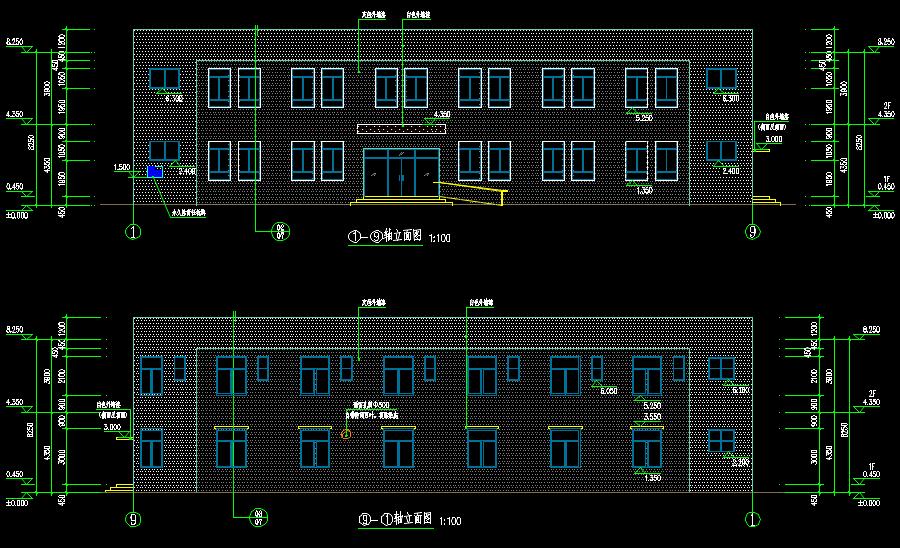

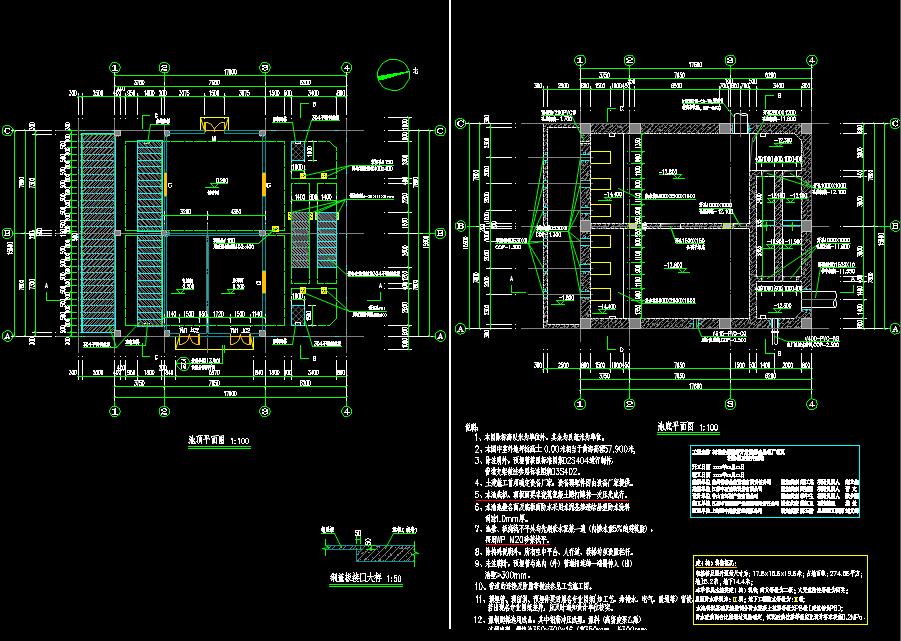

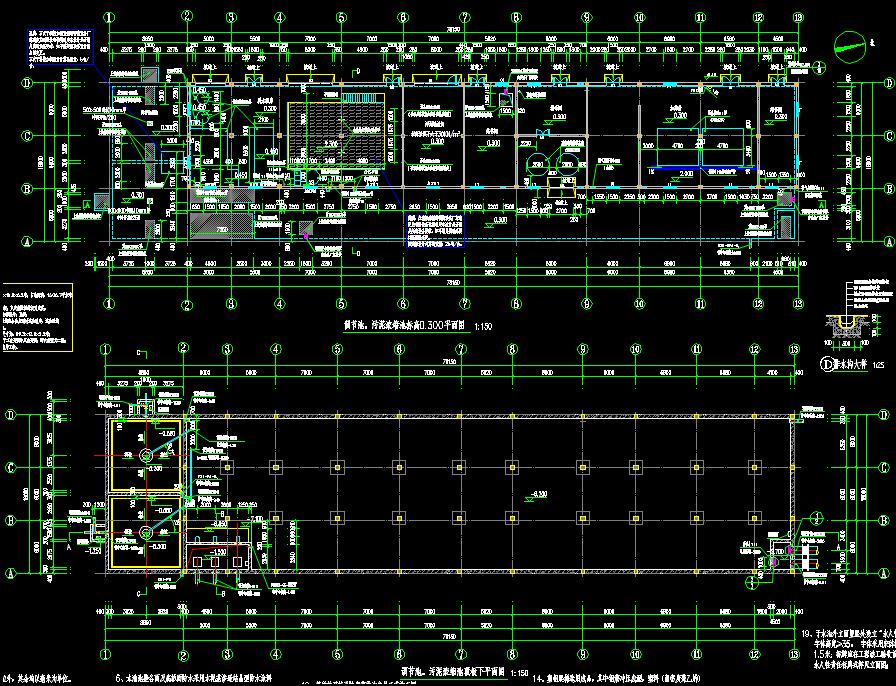

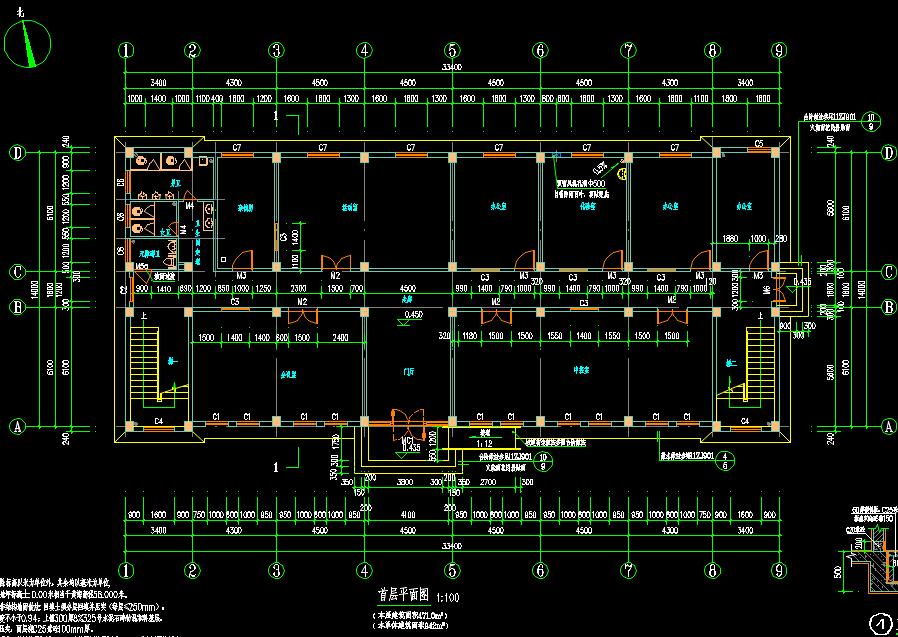

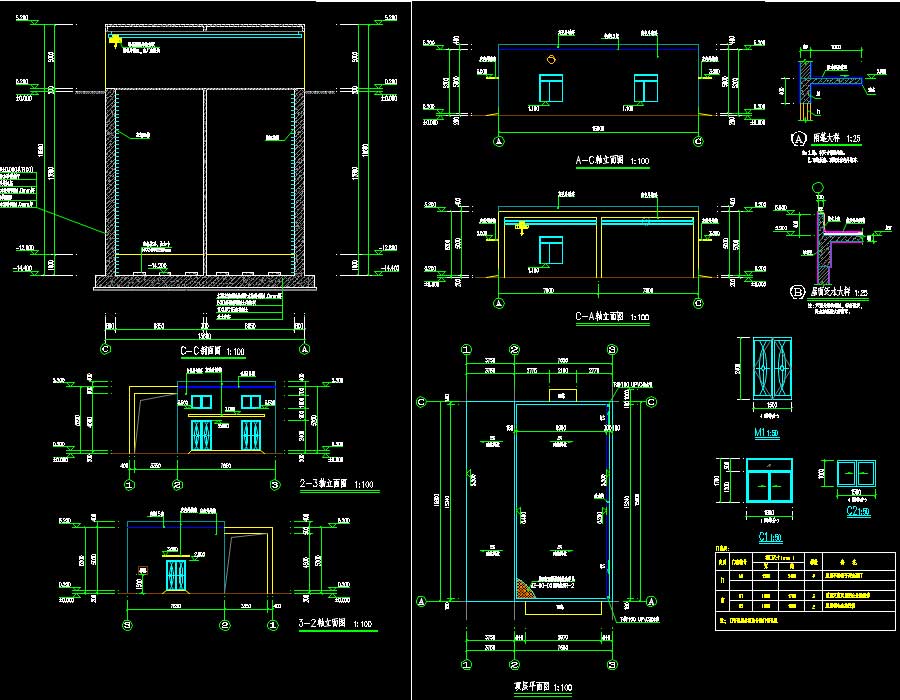

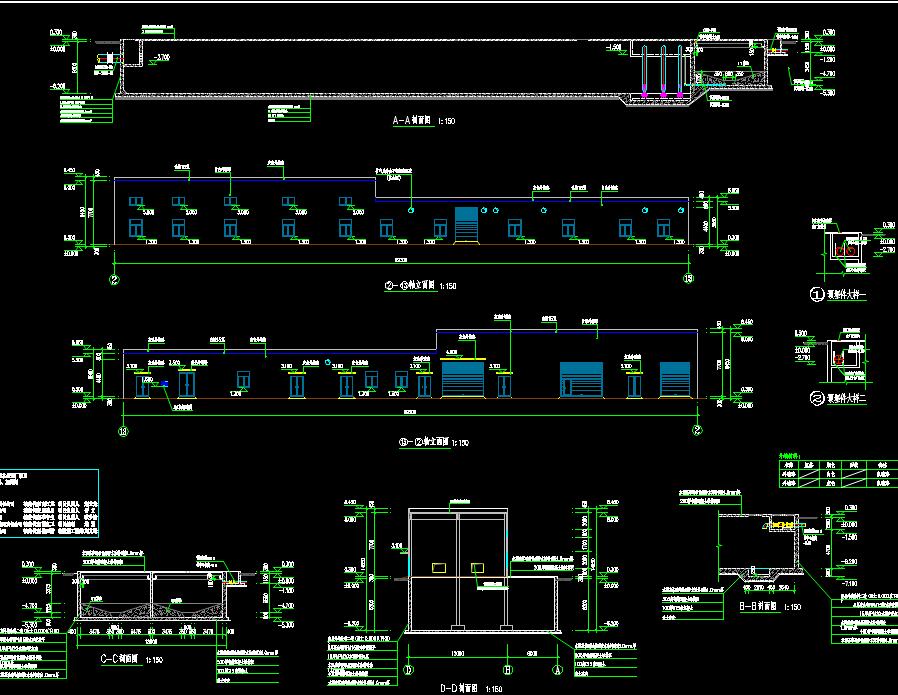

说明：某污水处理厂项目建筑、结构、给排水、电气（防雷、照明、自控）、暖通、工艺、管网、绿化施工图，其综合楼的建筑面积：942平方米，建筑高度：8.25米，地上主体2层。主要结构形式：框架结构。粗格栅及提升泵站尺寸为：17.6x15.6x19.6米；占地面积：274.56平方； 地上5.2米，地下14.4米；细格栅旋流沉砂池尺寸为：21.77x10.64x19.6米；占地面积：154.25平方； 地上5.8米；调节池、污泥浓缩池尺寸为：78.15X18X6.5米，占地面积：1406.7平方米，地上1.6米，地下4.4米。脱水机房、维修间、消毒间、加药房尺寸为：69.3X12X5.5米，占地面积：831.6平方米。反应池尺寸为：14.1X6.4米，占地面积：97.2平方米，地上3.5米，地下2.2米。初沉池尺寸为：直径18.6米，占地面积：271平方米，地上2.4米，地下2.1米。水解酸化池尺寸为：51.36x35.2x6.0米；占地面积：1807.90平方； 地上1.6米，地下4.4米；五段巴颠甫A20生化池事故池尺寸为：85.1X83.3X12米，占地面积：7088.83平方米，地上1米，地下11米。1# 、2#二沉池尺寸为：圆形直径30.80x4.5米；占地面积：745平方； 地上0.20米，地下4.30米；中间提升泵站及磁混凝沉淀池下层水池池体尺寸为：21.5x15.2x7.6米, 地上4.7米，地下2.9米；上层建筑物尺寸为:10.9x15.2x5.8米； 占地面积：326.80平方。臭氧催化氧化池尺寸为21X28.3米，占地面积：594.3平方米，地上4.3米，地下3.4米。活性炭滤池尺寸为：21.20x20.10x8.5米；占地面积约：426.12平方； 地上3.1米，地下5.4米；消毒池及流量槽尺寸为：23.0x15.7x4.0米；占地面积：361.10平方； 地上0.8米，地下3.2米；回用水池及泵房尺寸为：12.0x8.0x7.65米；占地面积：96.00平方； 地上建筑3.65米，地下水池4.0米；风机房、配电房及发电机房的建筑面积：504平方米，建筑高度：5.5米，地上主体1层。臭氧发生间尺寸为：24.2x12.5x6.0米；占地面积：302.5平方；工具房尺寸为：3.0x3.5x3.95米；占地面积：10.5平方米；
