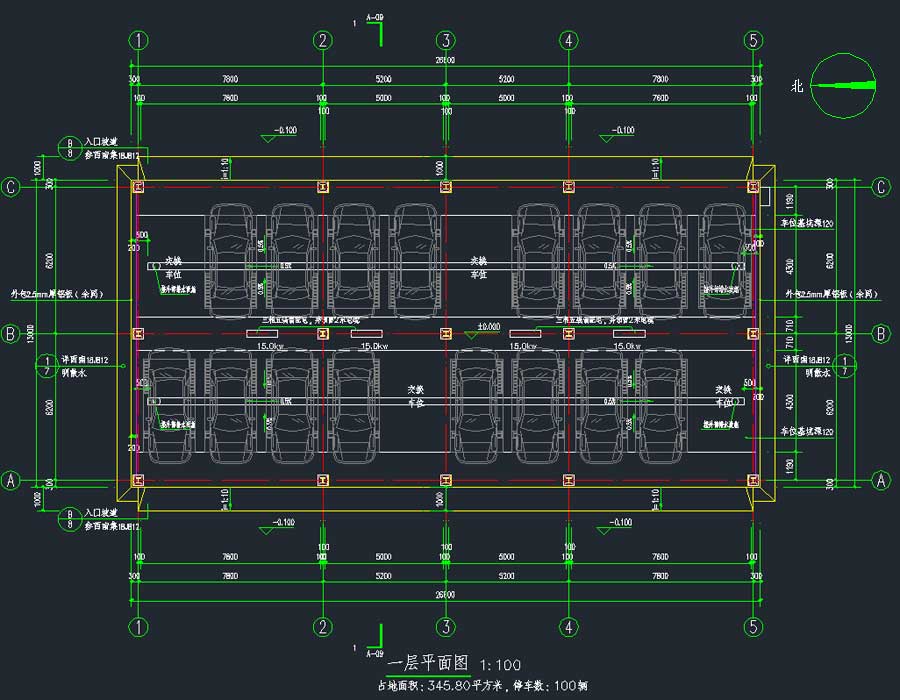

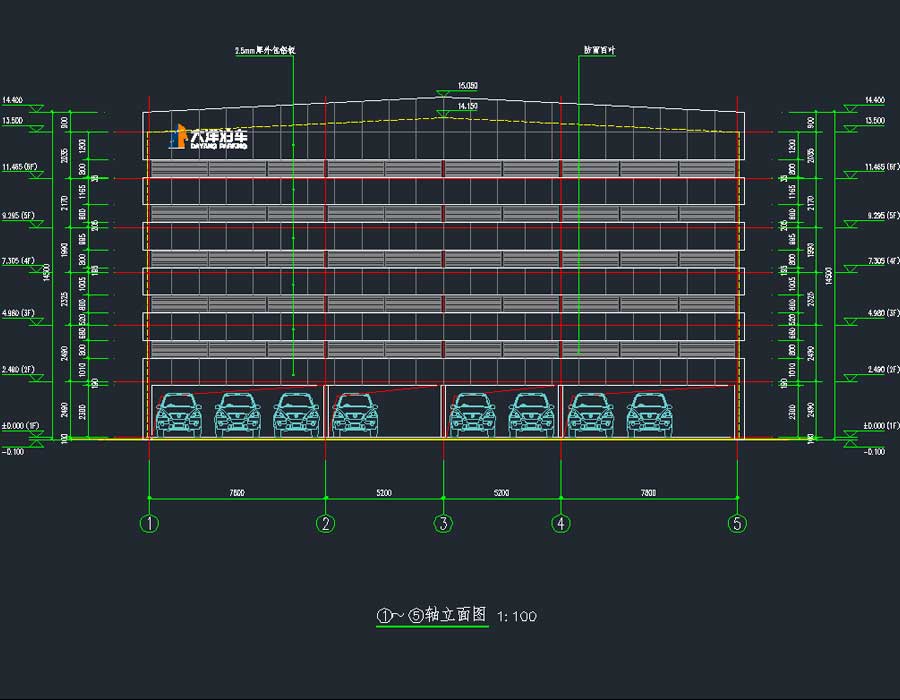

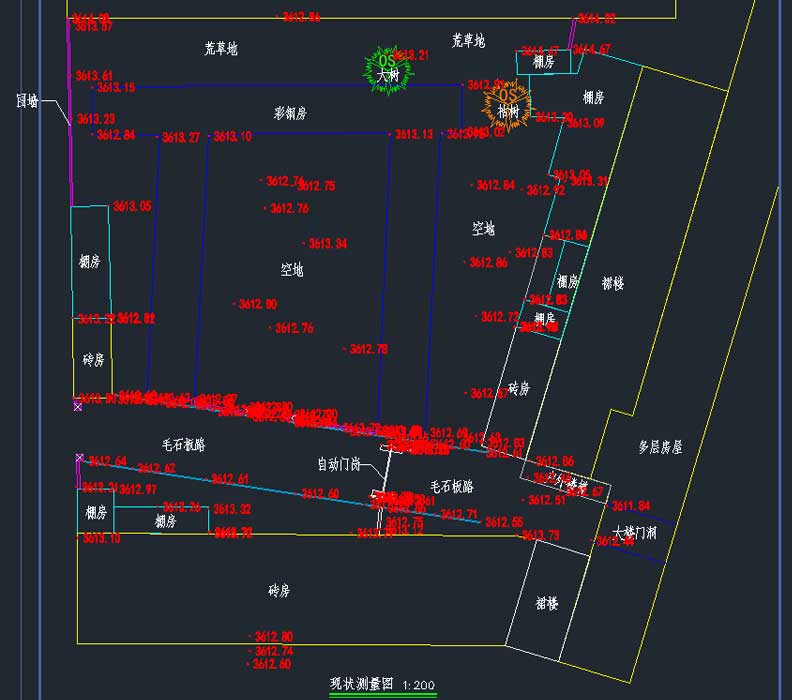

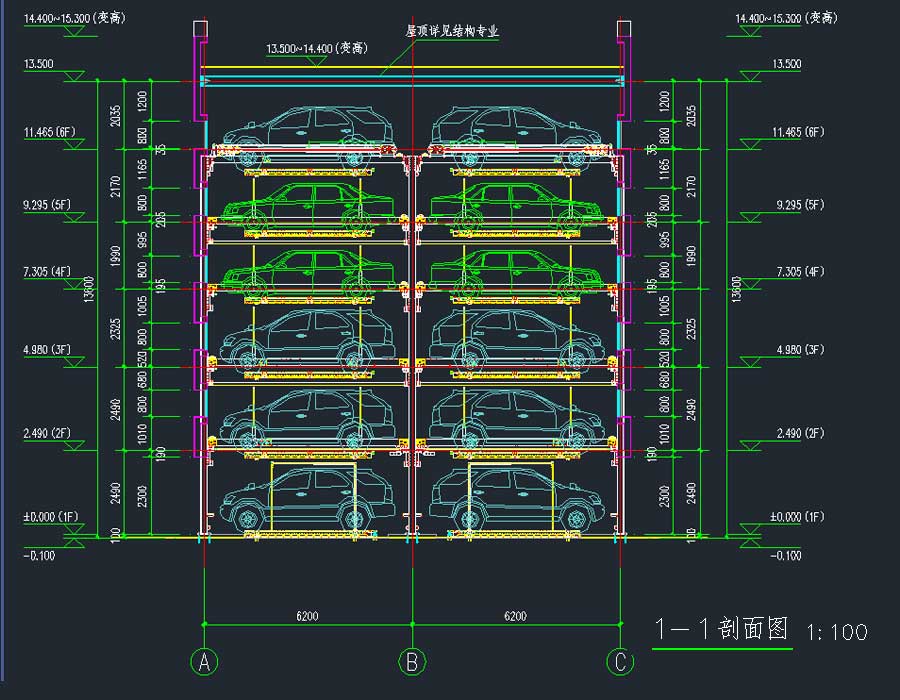

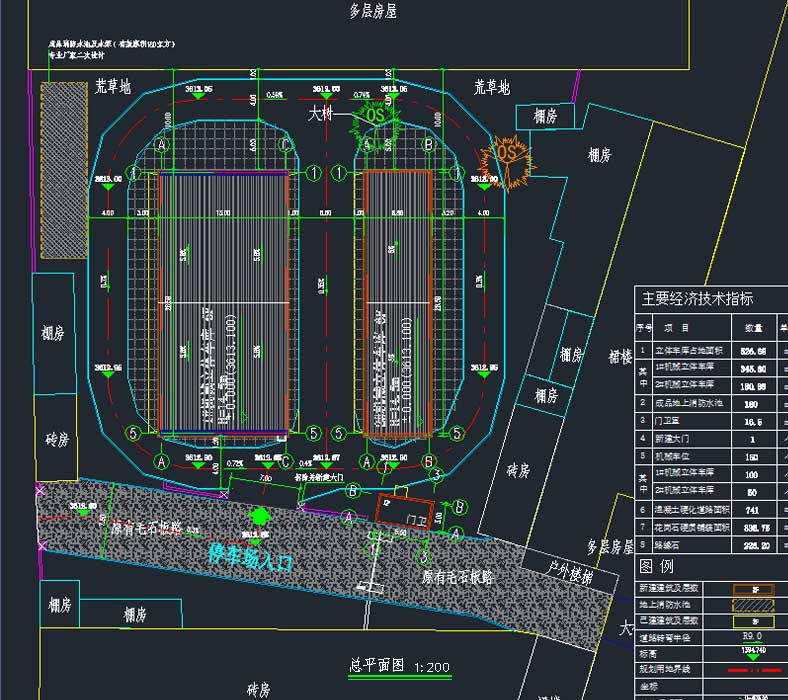

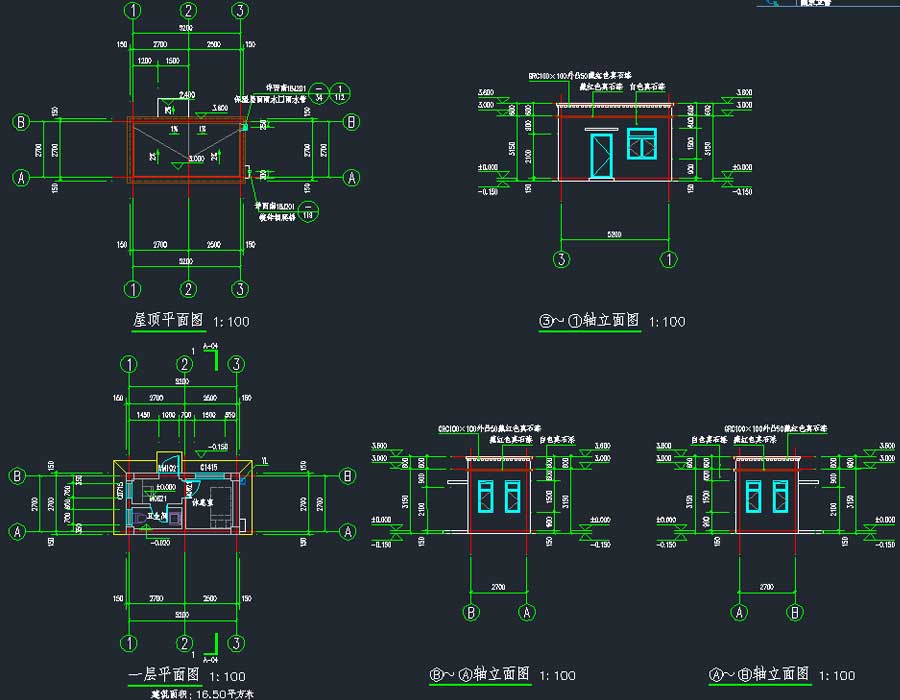

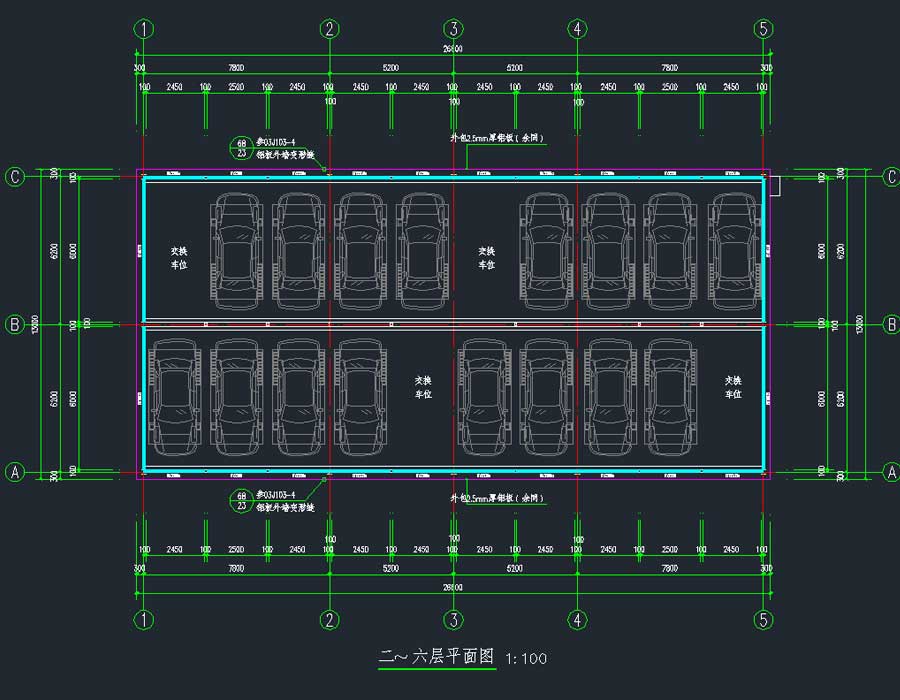

说明:某机械车库采购安装设计一体化项目—1#立体车库、2#立体车库、门卫室建筑、结构、给排水、电气施工图,其中,1#立体车库,总建筑面积为345.80平米,建筑高度14.40米。地上6层。2#立体车库,总建筑面积为180.88平米,建筑高度14.40米,地上6层。其主要结构类型:钢框架;建筑结构抗震设防类别:丙类;地震设防烈度8度。总停车数:100辆(室内无车道且无人员停留的机械式汽车库)。立体车库的结构形式为钢结构,外墙采用双层金属铝板外墙。门卫室的总建筑面积16.5平方米,建筑高度4.05米,地上1层。图纸内容含总平面图、现状测量图、建筑设计说明、工程做法表、各层平面图、立/剖面图、门窗表及大样图、女儿墙大样图、硬化路及路缘石详图、花岗石铺装详图和基础设计说明、标准组合下柱底最大轴力组合,立柱安装完成后地面土建施工图、基础配筋施工图、基础短柱柱平法施工图、立面铝板骨架布置图和给排水设计说明、主要材料表、室外给水平面图、室外排水平面图、排水纵断图、给排水平面图、喷淋平面图、喷淋系统示意图、消火栓系统图、排水系统图和电气设计说明、高低压配电系统图、强电总平面布置图、配电系统图、电力平面图、消防系统图、消防平面图、防雷平面图、接地平面图等。
建筑面积:345.80,180.88,16.5㎡地上层数:6,6,1层建筑高度:14.4,14.4,4.05m地下层数:高度类别:多层图纸深度:施工项目地址:西藏设计时间:2023建筑风格:现代效果图:无
