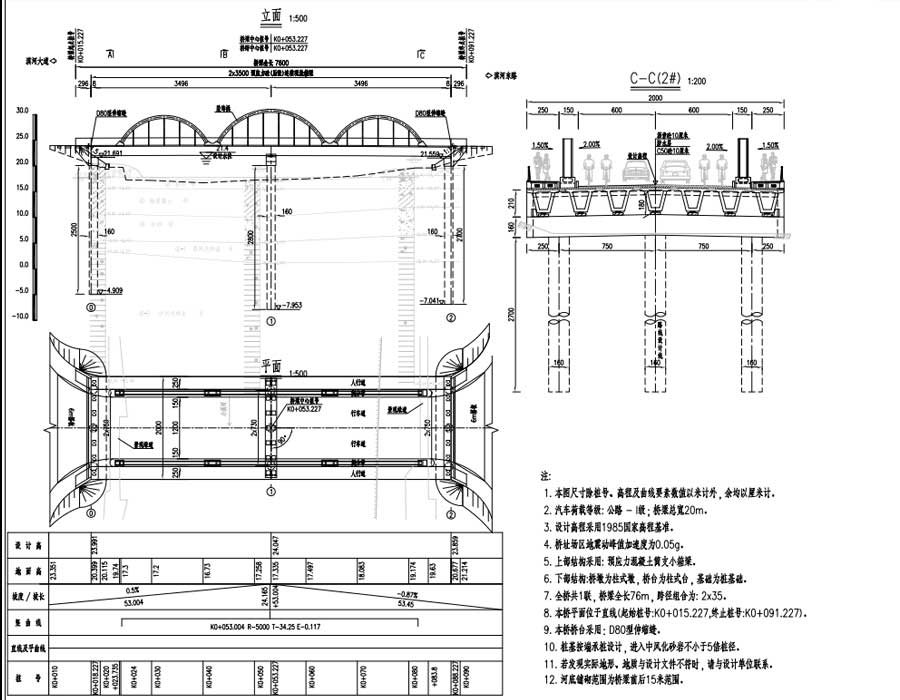

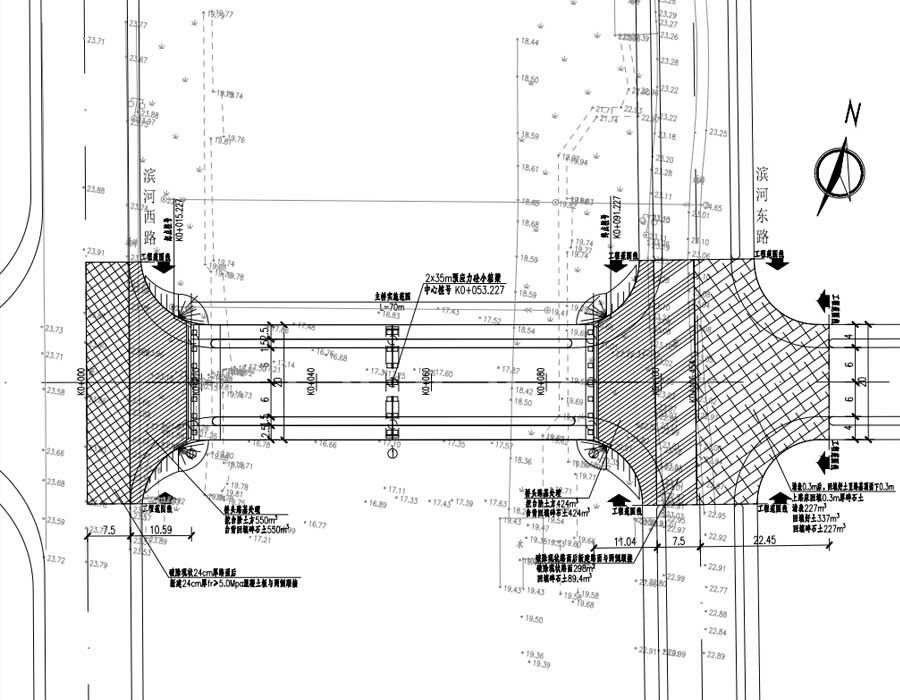

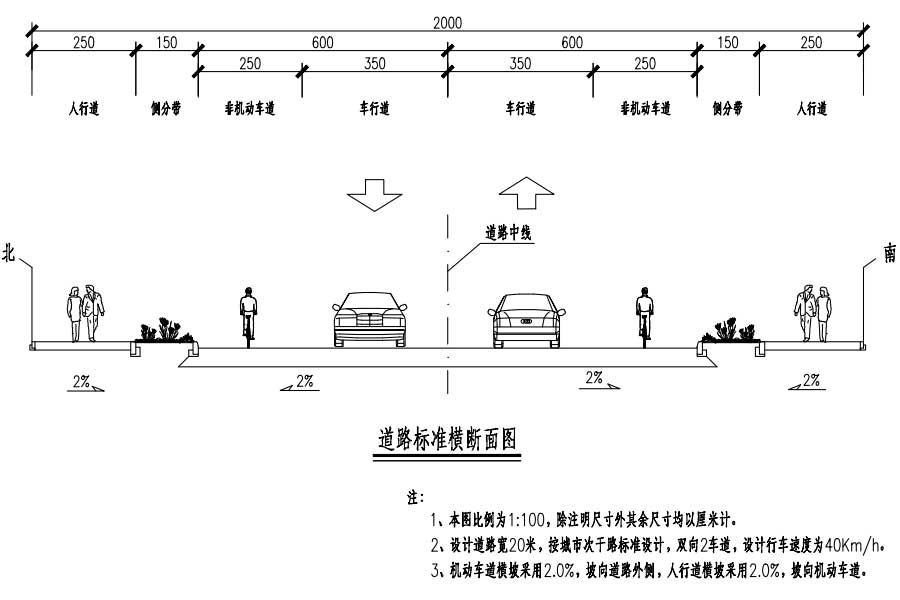

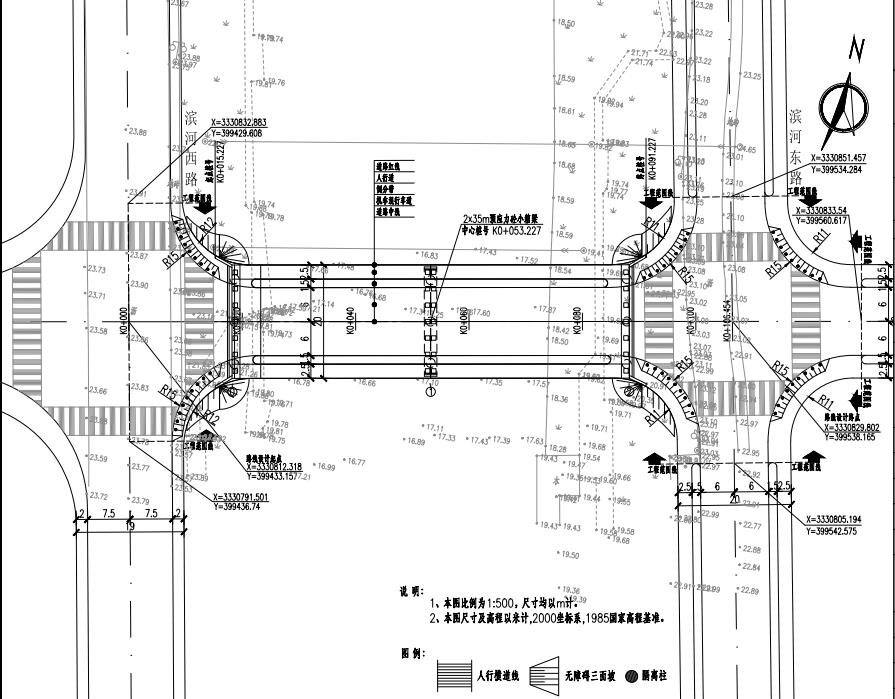

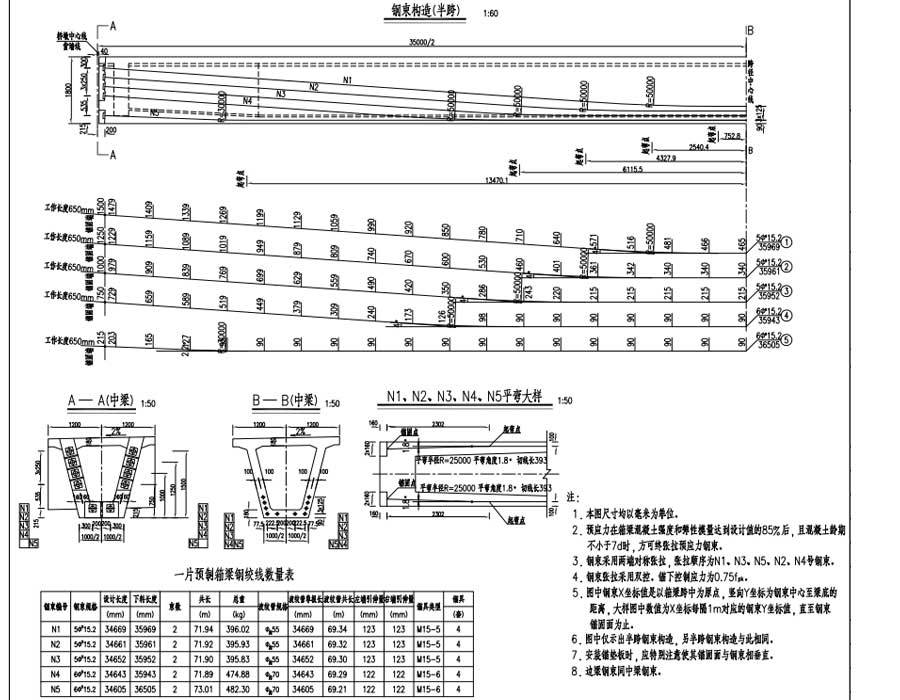

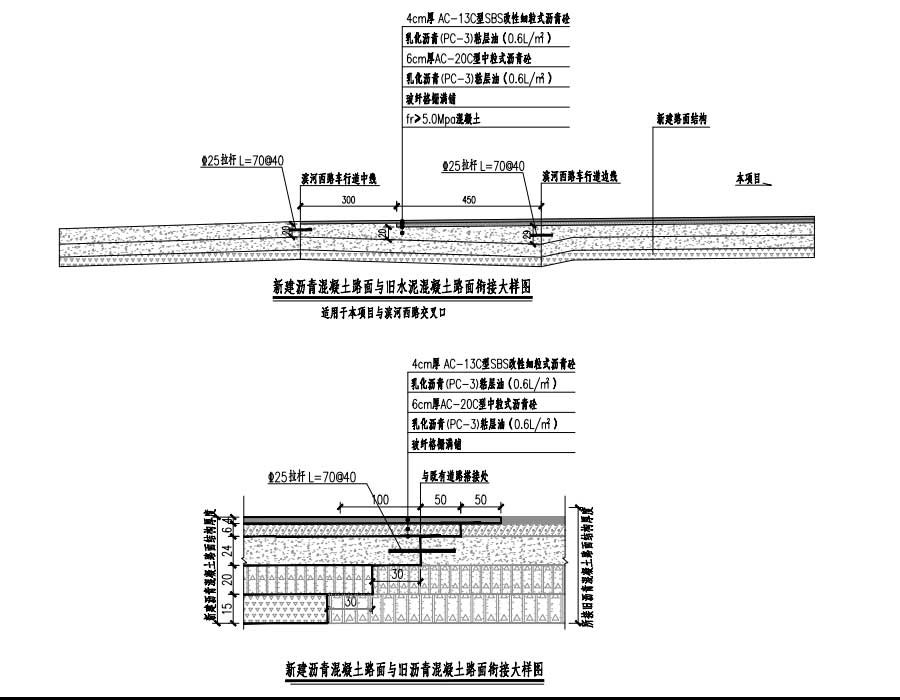

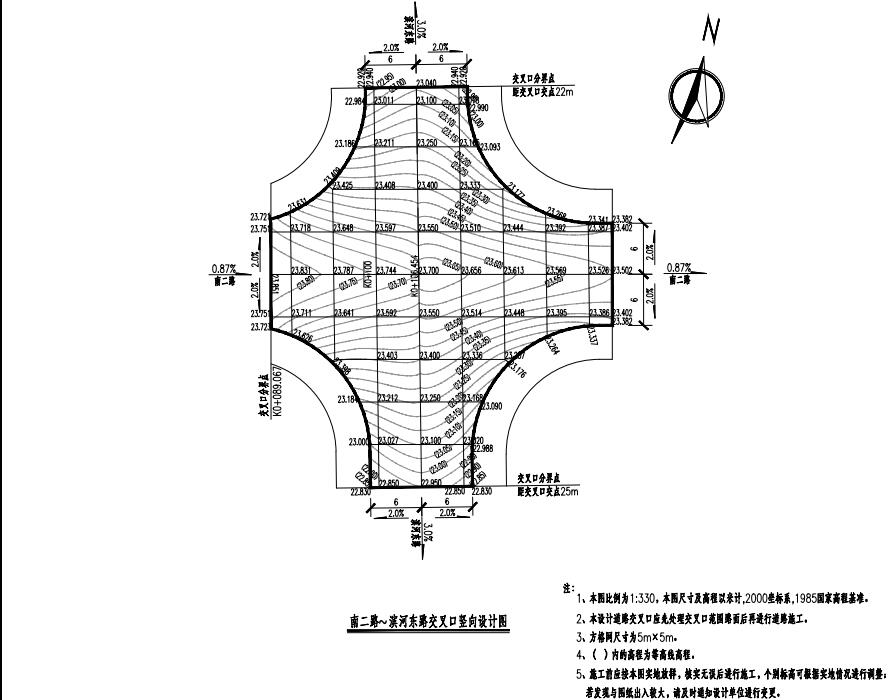

说明：某南二路跨河桥项目（PDF版），路线设计总长 106.454m，桥梁建设长度为 76m，两侧引道接线长为 30.454m，桥梁设计红线宽度为 20m，道路等级为城市次干路，双向 2 车道，设计车速 40km/h，路面类型：沥青混凝土面层。本工程主要建设内容为道路工程、桥梁工程、交通工程、照明工程、通信管道工程、给排水工程等其他附属工程。图纸目录：道路工程施工图说明书、项目地理位置图、道路标准横断面图及平面布置图、直线/曲线及转角表、路线逐桩坐标表、道路纵断面设计图、纵坡竖曲线表、交叉口竖向设计图、桥头路基处理设计图、路面结构设计图、特殊地基处理平面图、无障碍设计图、施工便道平面布置图、沿河景观绿化恢复平面布置图及大样图、支护结构监测断面图、道路工程数量汇总表、桥梁设计说明、全桥工程数量表、桥位平面图、桥型布置图、桩位坐标表、典型横断面图、箱梁一般构造图、箱梁预应力钢束构造图、箱梁普通钢筋构造、梁端锚下加强钢筋构造、梁端封锚钢筋构造、现浇湿接缝钢筋构造、端横梁钢筋构造、跨中横隔板钢筋构造、预制堵头板钢筋构造、调平层钢筋构造图、桥面连续钢筋布置图、支座预埋件及支座安装示意图、桥墩/桥台及基础一般构造图、桥墩/桥台盖梁钢筋构造图、桥墩/桥台支座垫石及挡块钢筋构造图、桥墩/桥台桩基钢筋构造图、桥台耳,背墙钢筋构造图、D80伸缩缝一般构造图、人行道板及路缘石构造图、人行道栏杆构造图、桥面排水构造图、塔板构造图、桥台锥坡防护构造图、装饰拱肋总体布置图、拱座钢筋构造图、装饰拱肋构造图、交通工程施工图说明书及工程数量汇总表、交通标准横断面图、交通平面图、标线设计大样图、标志版面示意图、交通标志独柱式结构图、信号灯电子警察及设备管线平面布置图、交通信息号灯杆结构图、电子警察杆结构图、信号灯（电子警察基础大样图、接地极图、控制柜结构图）、电子警察控制柜结构图、交通接线手井及预埋管道结构图、电气设计说明、道路照明/通信管线平面图、路灯控制箱系统接线示意图、路灯电杆结构示意图、路灯干线及基础安装示意图、3火中杆路灯电杆及基础图、接线手井结构示意图、排水工程施工图设计说明、排水平面布置图、管道沟槽开挖回填断面图、新建路面检查井盖安装图、排水工程主要工程数量表等。
