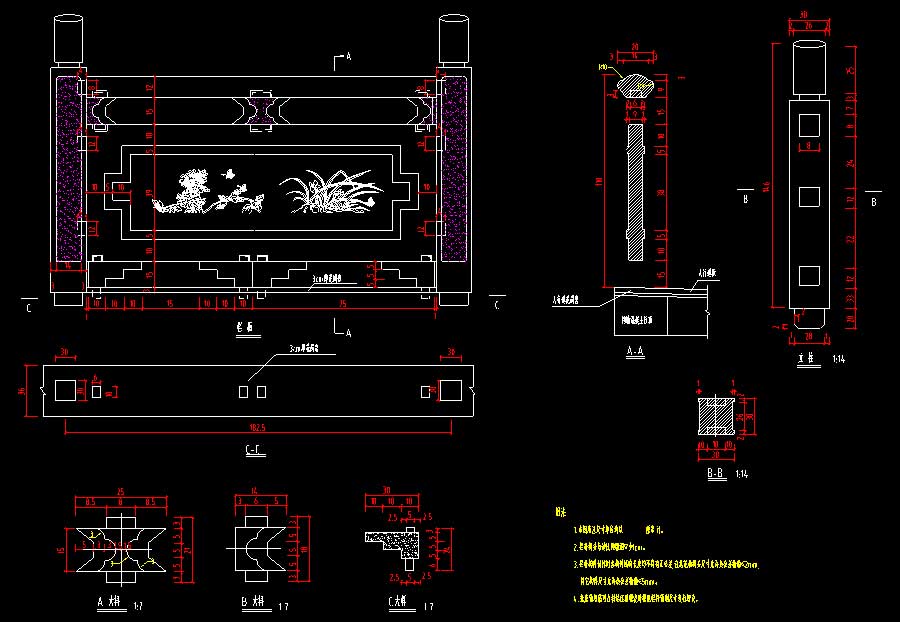

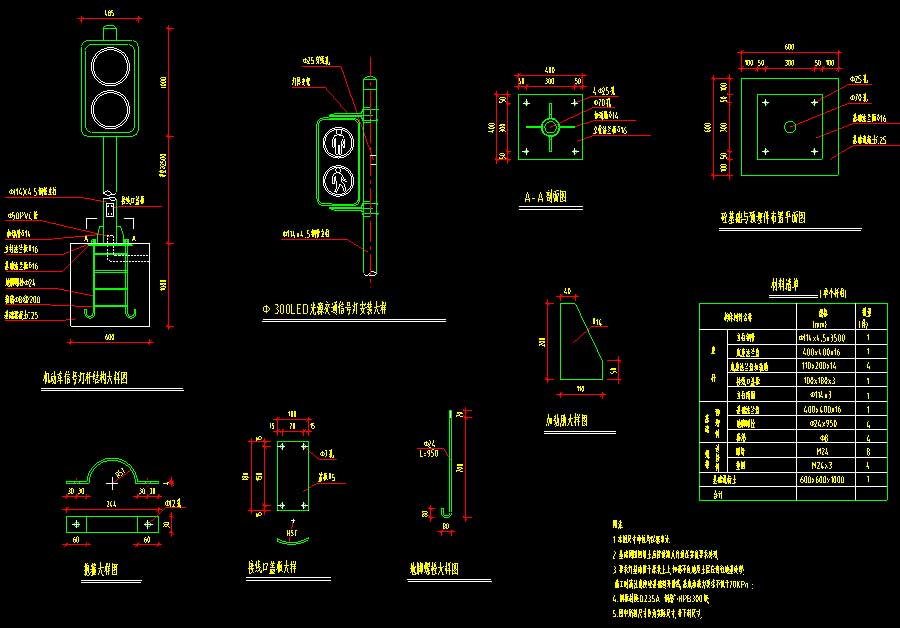

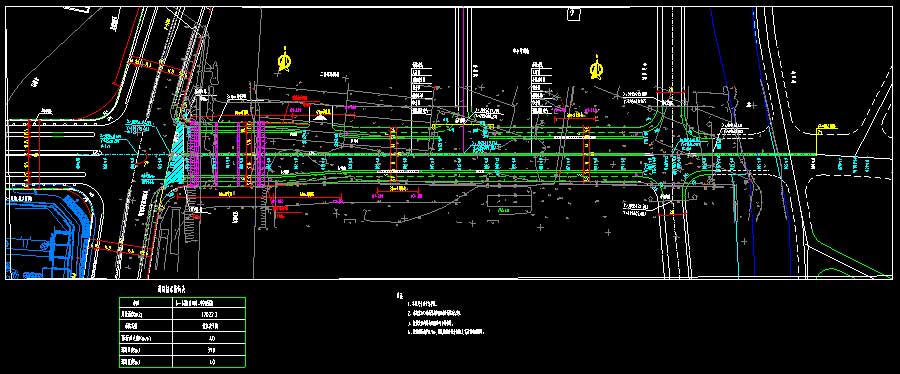

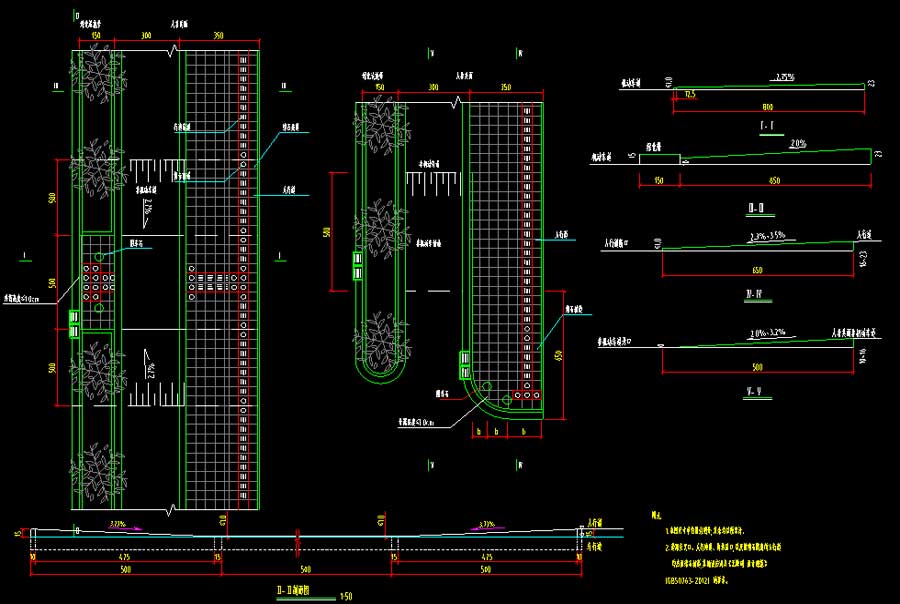

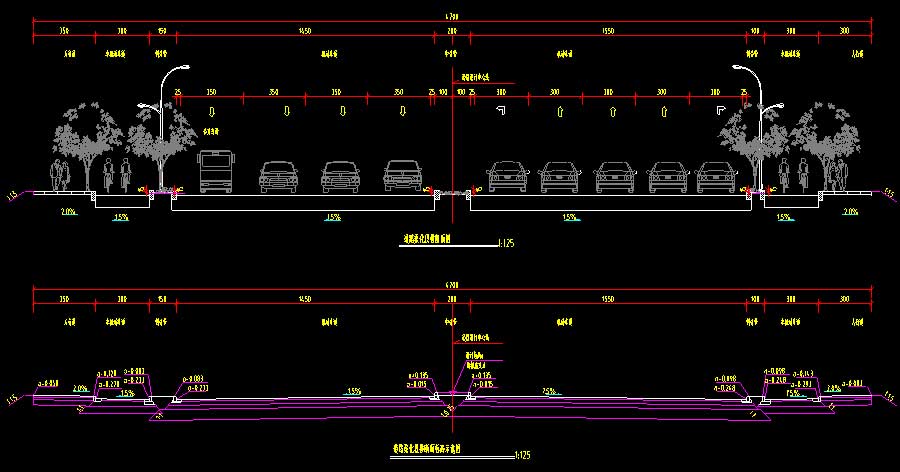

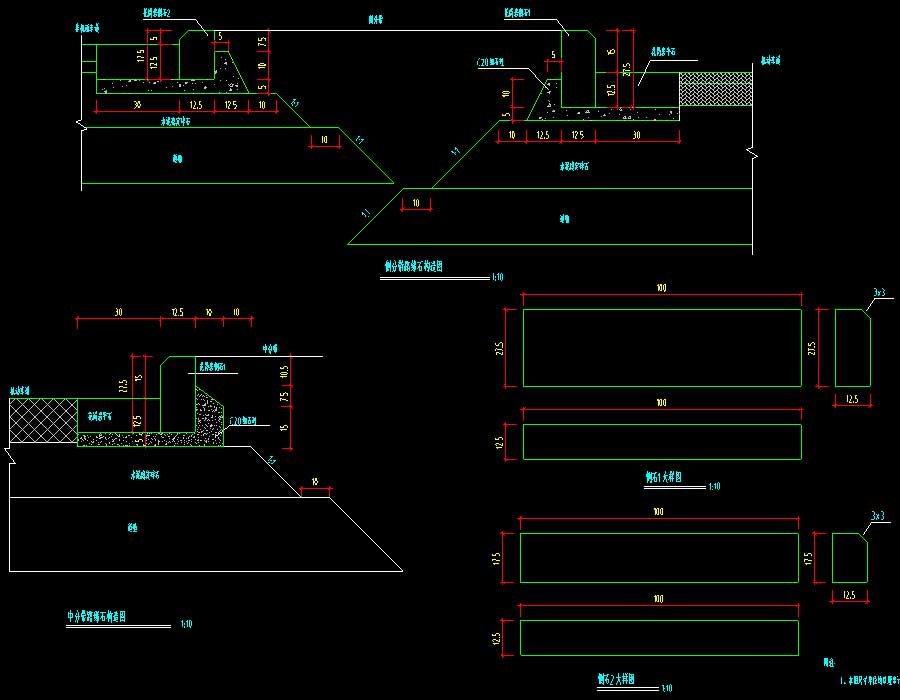

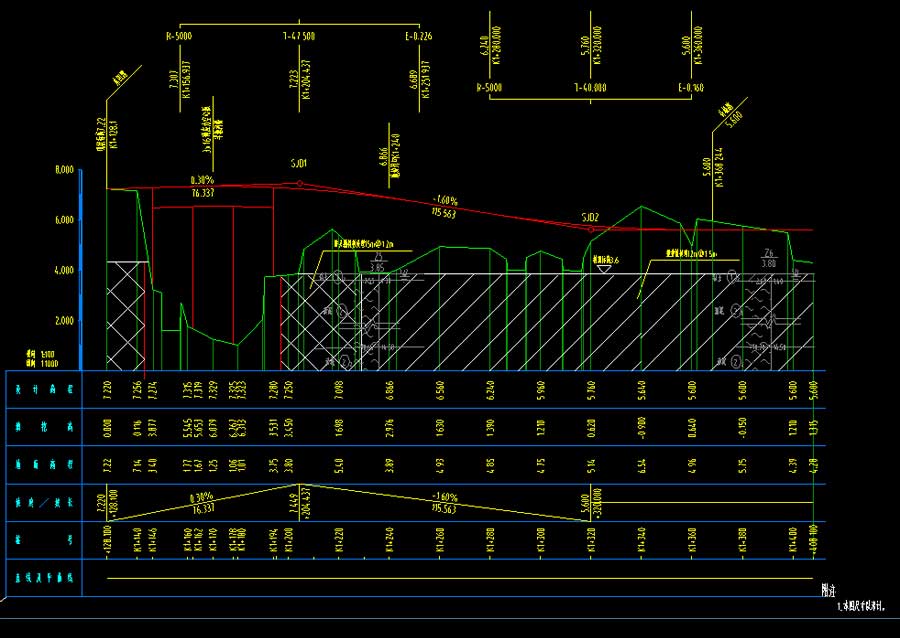

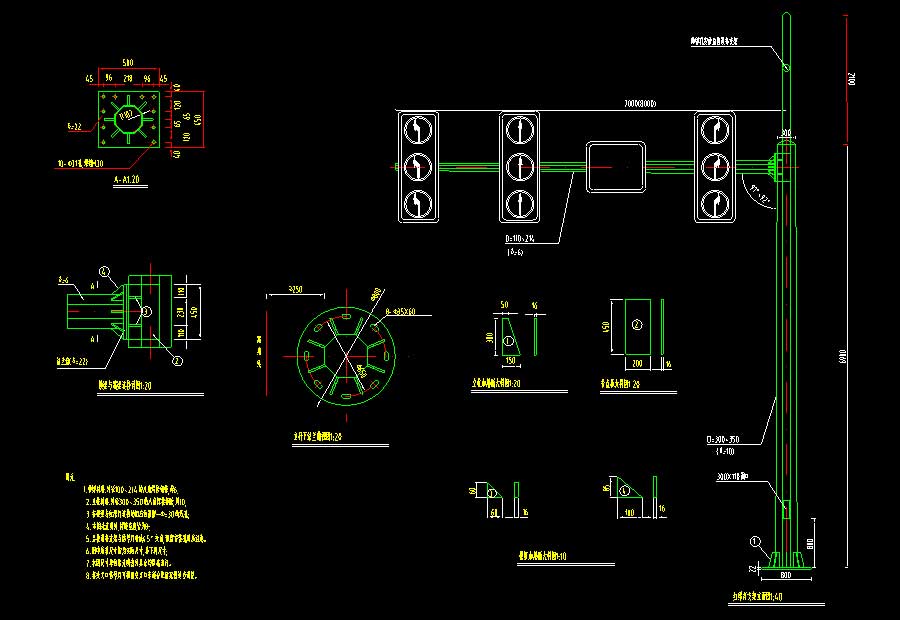

说明:该项目为某地道路工程施工图,设计速度为40km/h,本段长度398m。一般路段规划红线宽 40 米,为双向 6 车道,设置中分带、侧分带,保证机非分离。图纸内容含:施工图设计总说明,道路主要工程数量表,道路区域位置图,道路平面设计图,道路纵断面设计图,道路标准横断面图,道路路面结构图,道路逐桩坐标表,人行道及无障碍通道设计图,道路侧平石结构图,绿化带盲沟设计图,道路路基处理平面布置图,道路路基处理设计图,道路土方横断面图,道路土方数量表,挡土墙构造图,挡土墙栏杆构造图,交叉口竖向设计图,道路交通标志标线设计说明,道路交通标线大样图,道路交通工程平面设计图,道路交通标志版面设计图,道路交通标志牌杆线结构图,L型悬臂指路标志结构图,机动车信号灯安装结构图,人行横道信号灯安装结构图,电子警察杆件结构图,道路交通指示灯过路管预埋设计图,交通信号控制工作井构造图等等。
