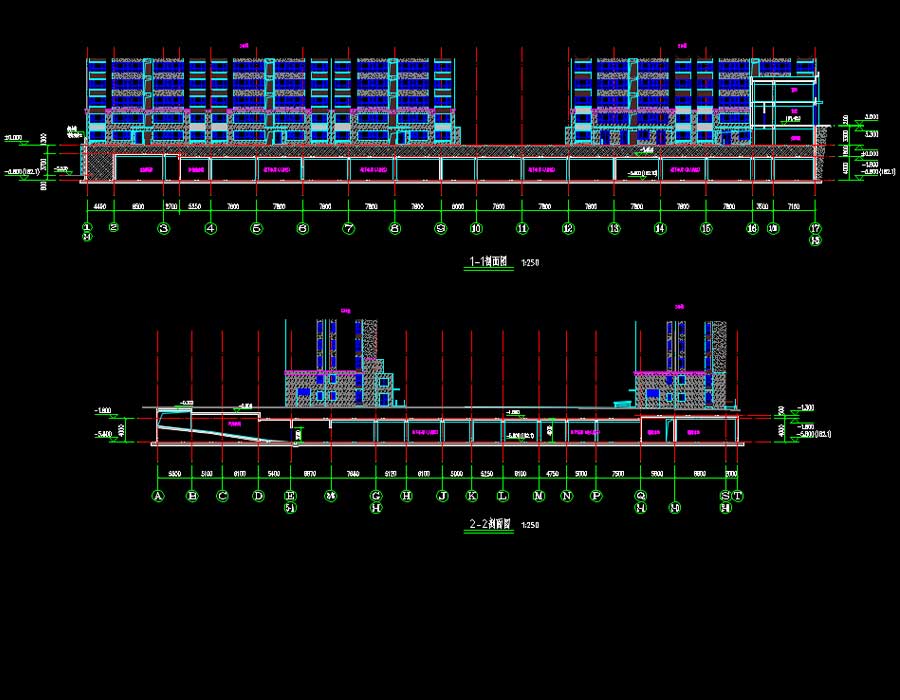

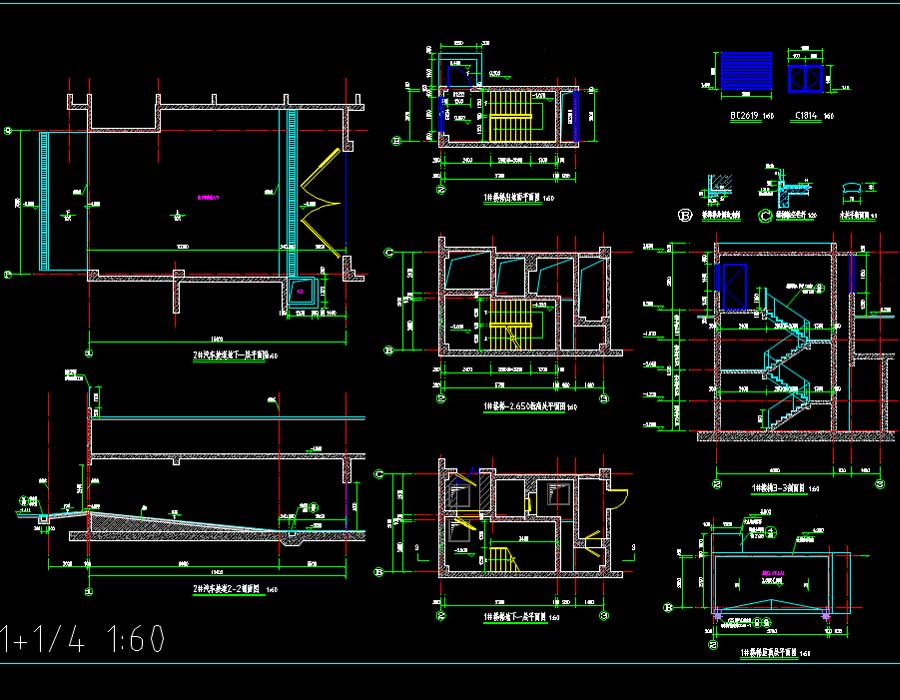

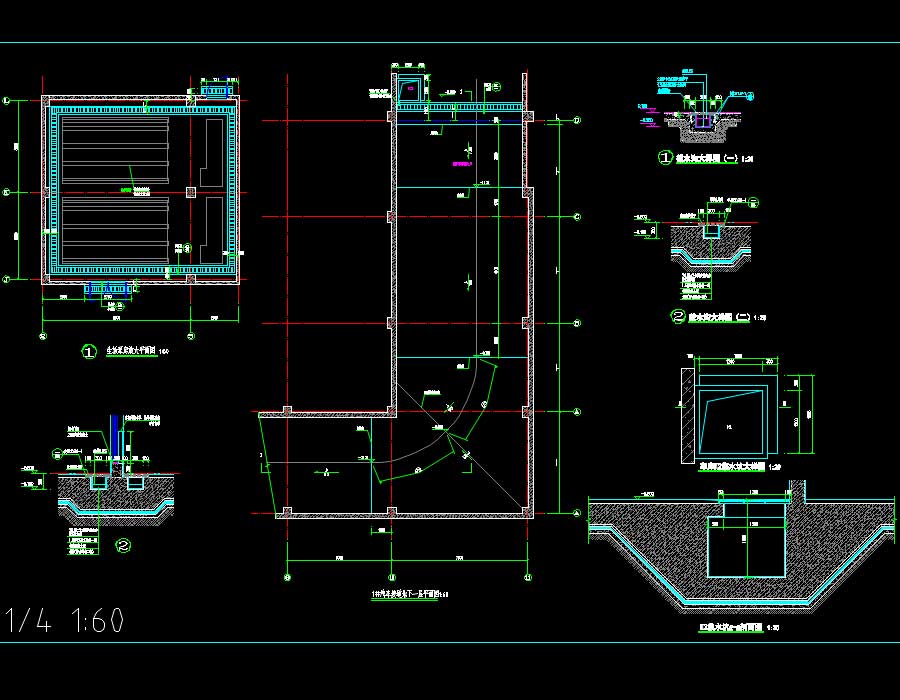

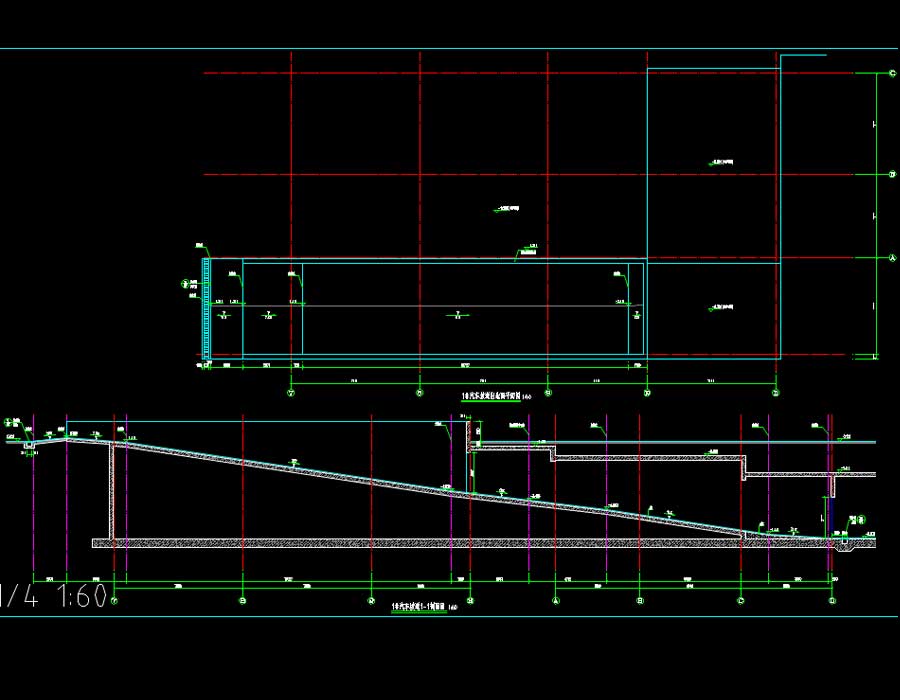

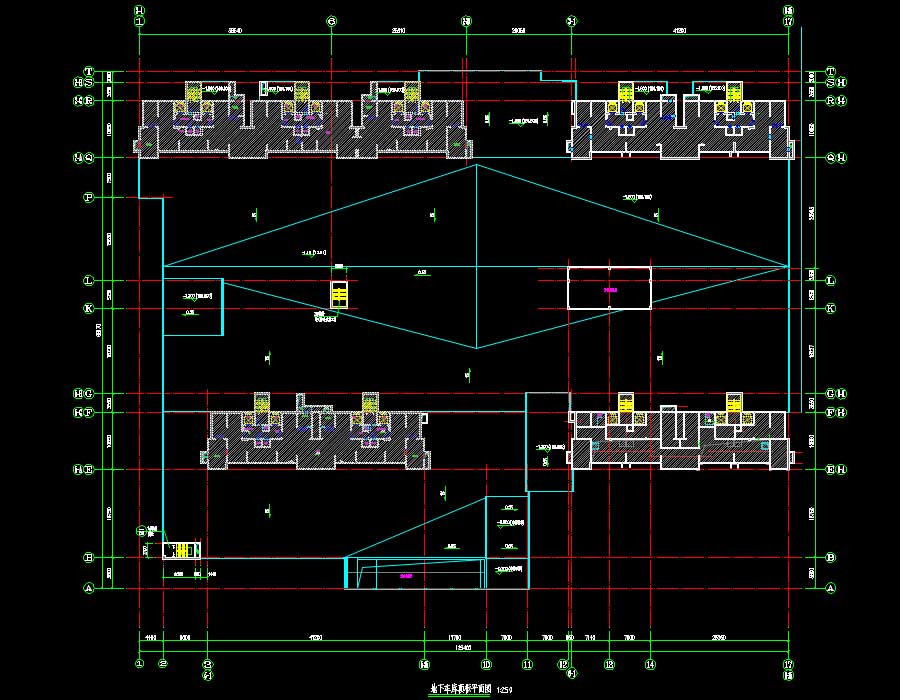

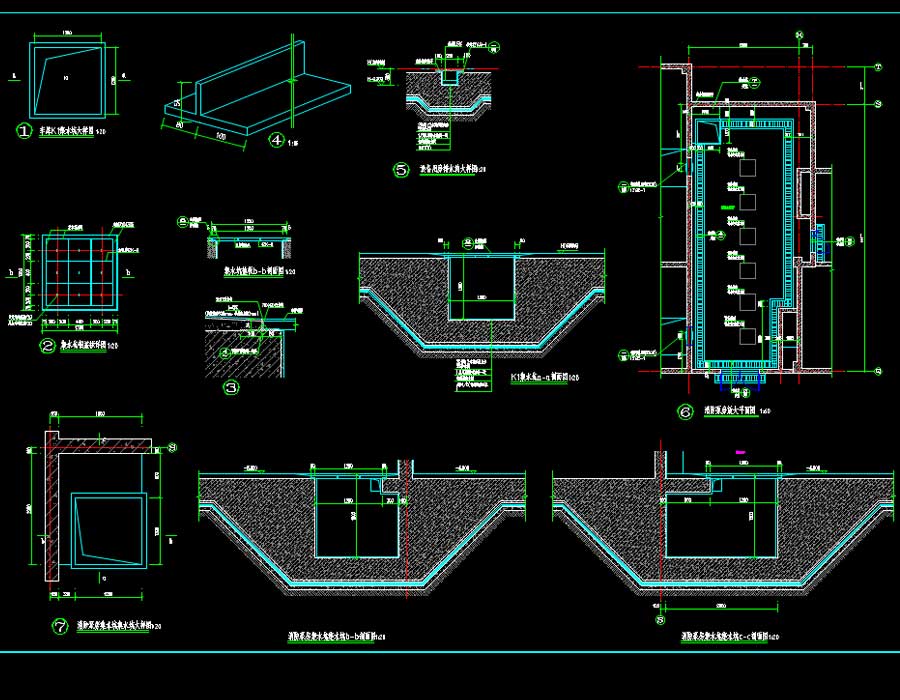

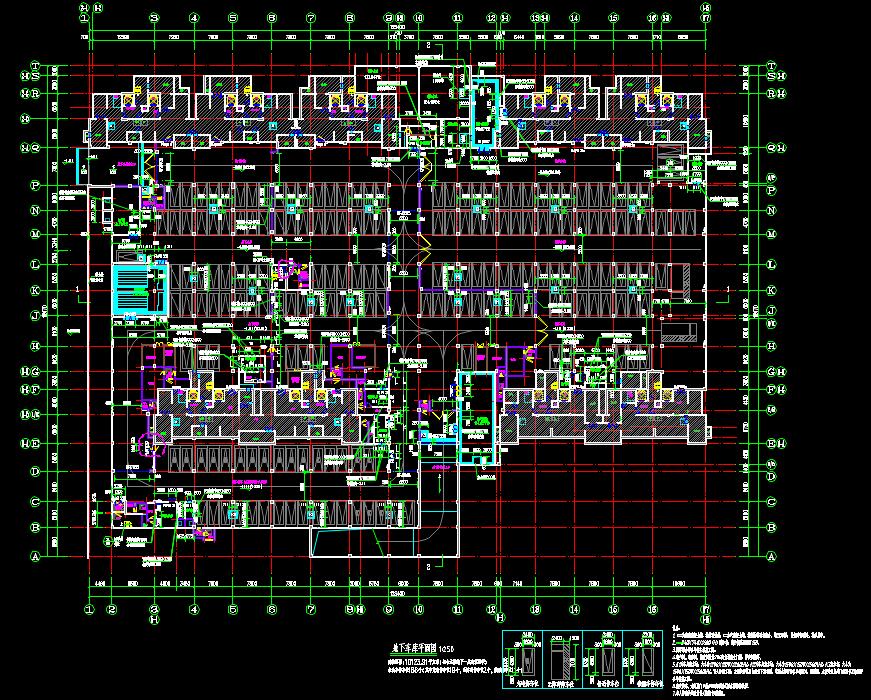

说明：某安置小区地下车库建筑、结构、给排水、电气、暖通施工图，本子项总建筑面积：10238.34平米；主楼地下室为两层，均为交通空间及设备房间，地下车库共一层，地下车库建筑层高为4.000m；出地面汽车坡道建筑面积：91.56平方米（不计入容积率），出地面楼梯间建筑面积：22.87平米（计入容积率）。地下车库机动车停车位共188个，其中充电车位19个，无障碍停车位2个，微型车停车位11个。建筑结构形式：地下车库为现浇钢筋混凝土框架结构体系，主楼地下室为现浇钢筋混凝土剪力墙结构体系，建筑耐火等级及抗震设防烈度：地下车库耐火等级为一级；抗震设防烈度为七度。图纸内容含建筑施工图设计说明、门窗表、建筑构造统一做法表、地下车库平面图、防火分区示意图、车库顶板平面图、剖面图、生活泵房放大平面图、汽车坡道大样图、楼梯大样图、消防泵房放大平面图、集水坑大样图和危险性较大分部分项工程设计专篇、结构设计总说明、车库桩基图、基础平面布置图、柱平法施工图、车库顶板板配筋图、梁平法施工图和给排水设计说明、主要设备材料表、抗震支撑安装示意图、地下车库给排水平面图、地下车库自动喷水平面图、生活水泵房给排水大样图和系统图、消火栓系统原理图、车库低/高区生活给水系统原理图、压力废水/自动喷水系统原理图和电气设计说明、配电箱系统图、应急照明系统设计说明和系统图、火灾自动报警系统图设计说明和系统图、车库照明/应急照明平面图、车库动力配电平面图、弱电平面图、消防报警平面图、基础接地平面图和暖通设计、材料表、车库排烟示意图、车库防排烟通风平面图、车库采暖平面图等。
