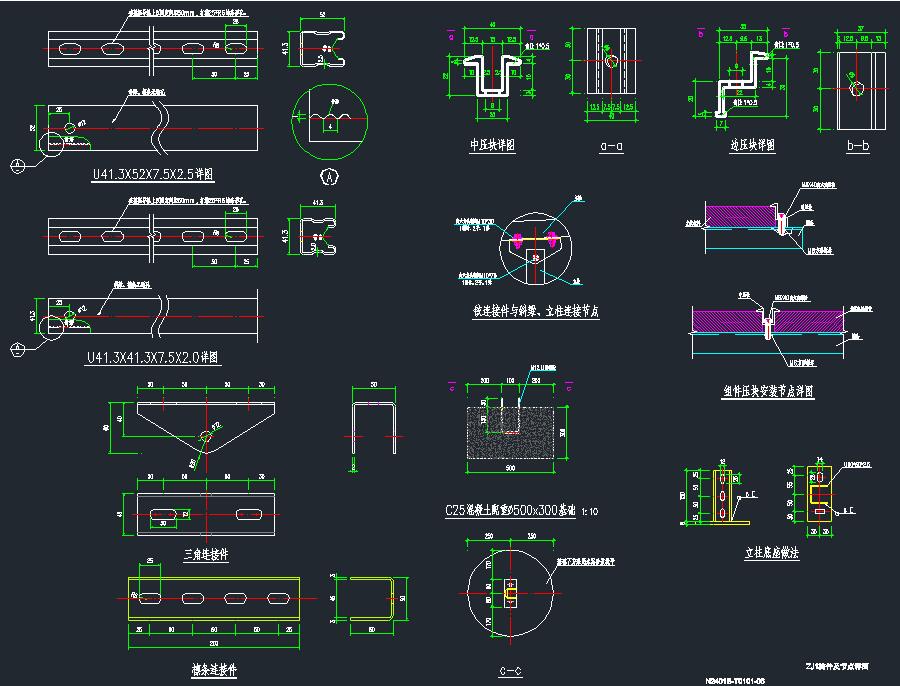

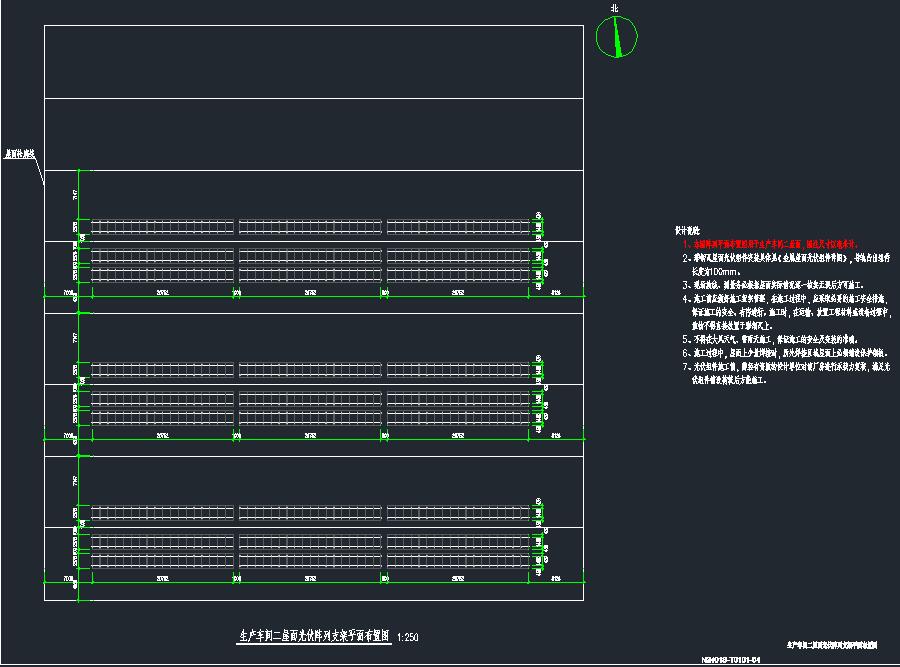

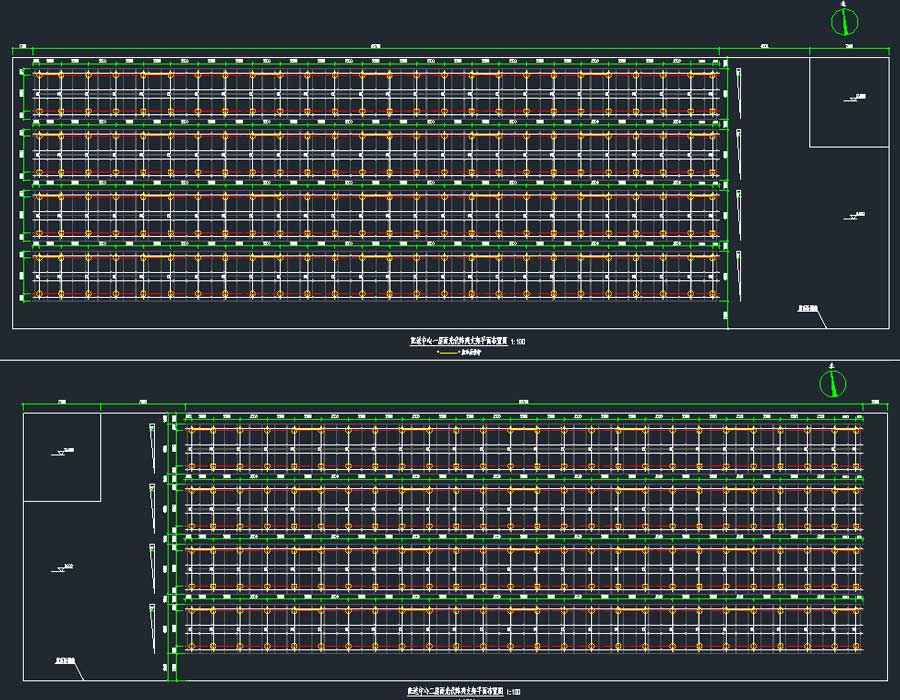

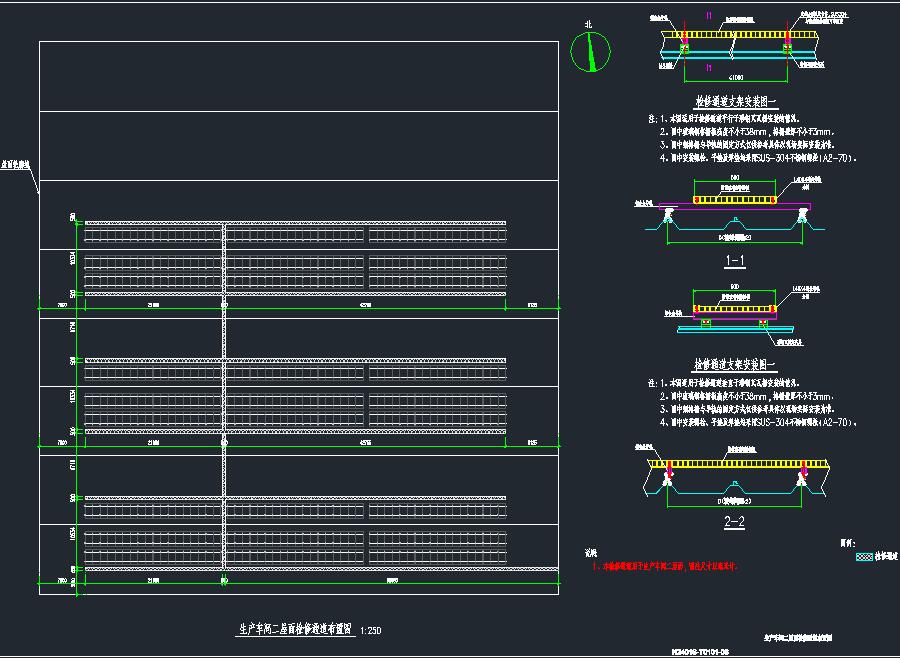

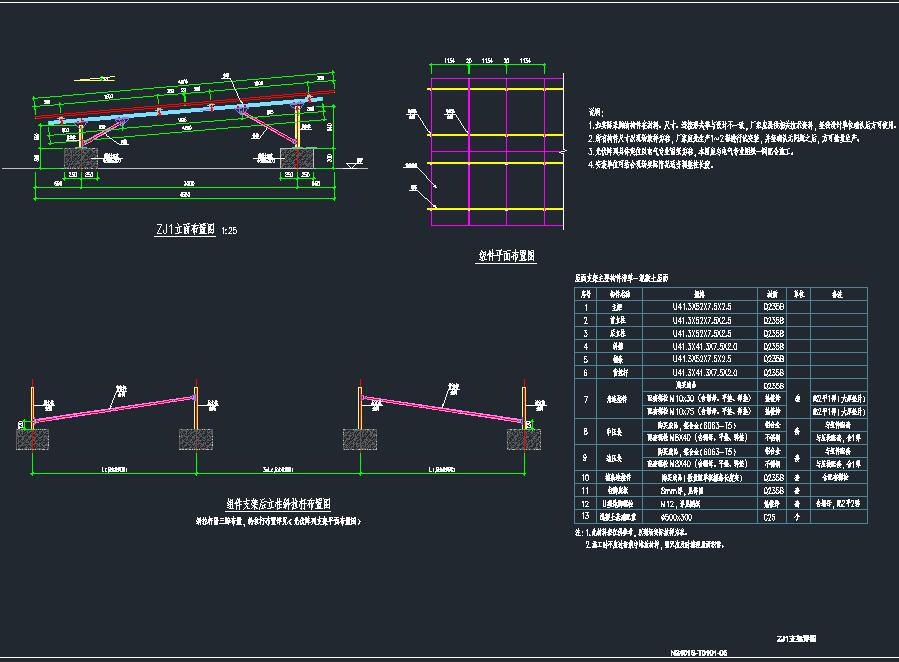

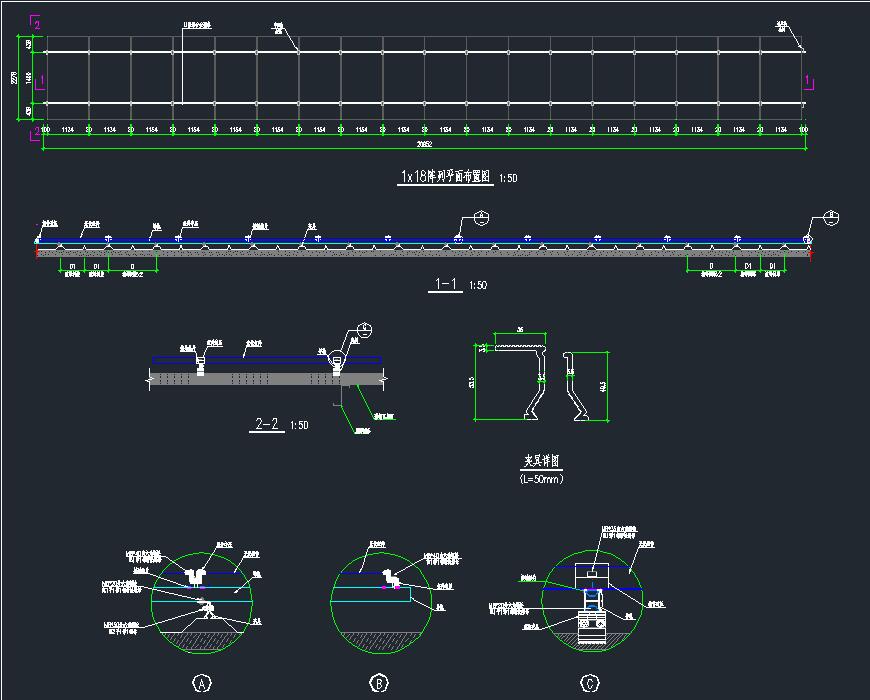

说明:某钢结构屋面屋顶分布式光伏支架施工图,光伏组件:外形尺寸为2278x1134x30mm,组件单块重27.5kg。 支架形式:混凝土屋面采用混凝土配重块基础固定支架,彩钢板屋面采用夹具固定支架。 阵列形式:混凝土屋面采用角度5°铺设,彩钢板屋面采用随坡铺设。图纸内容含设计总说明、屋面光伏阵列支架平面布置图、ZJ支架详图、ZJ构件及节点详图、金属屋面光伏组件详图、屋面检修通道布置图。
结构类型:钢结构基础类型:抗震烈度:7度抗震风压:0.4kN/㎡雪压:0.4kN/㎡建筑面积:建筑高度:地上层数:地下层数:高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2023
