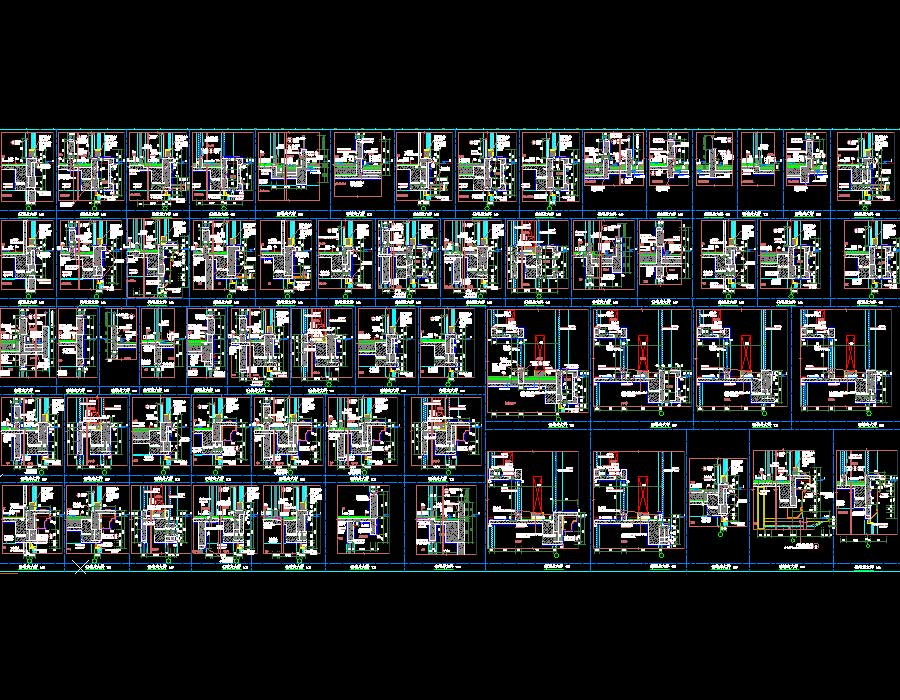

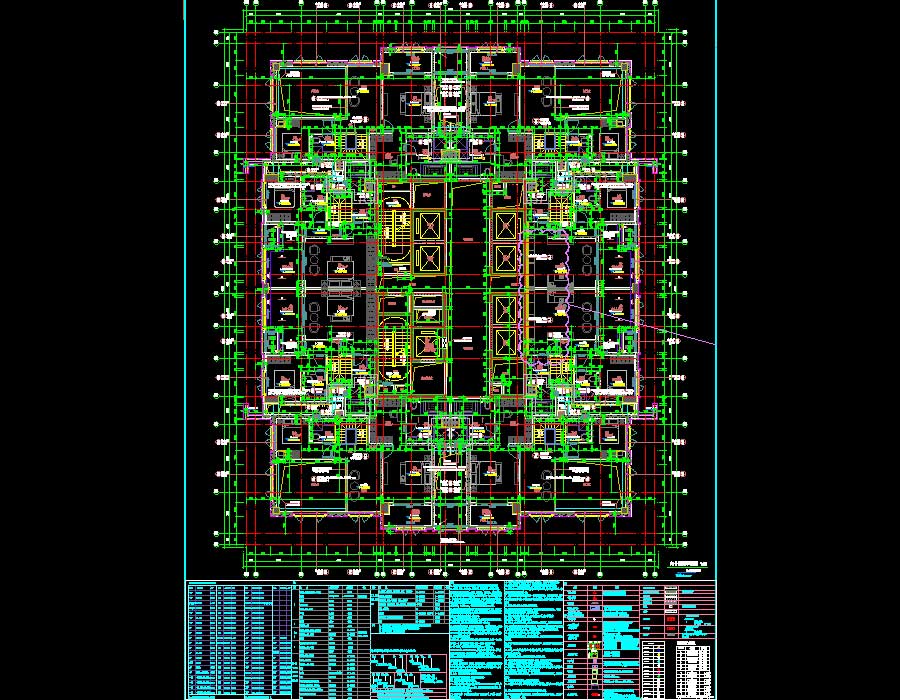

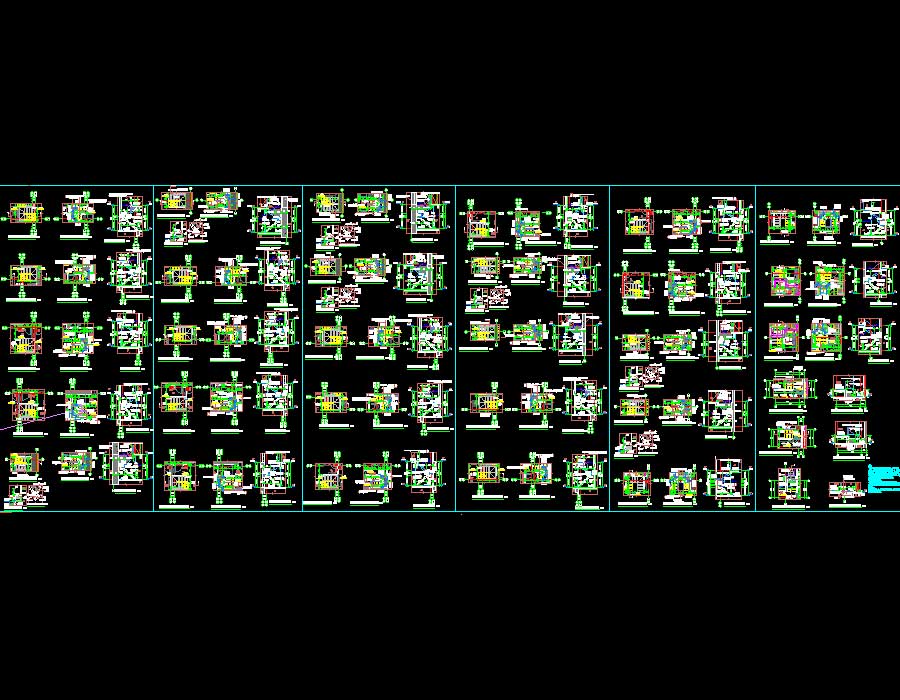

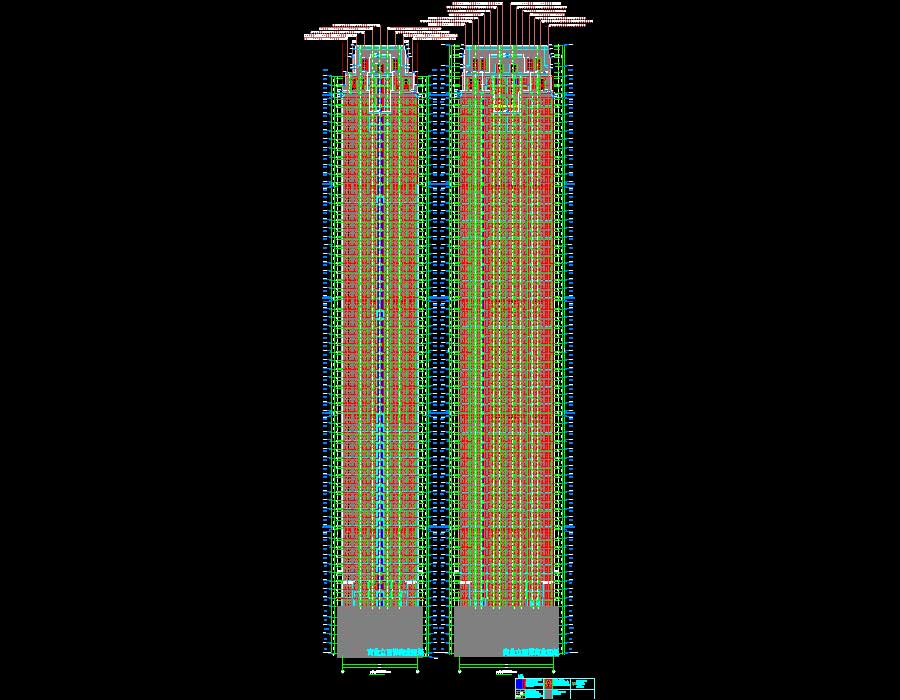

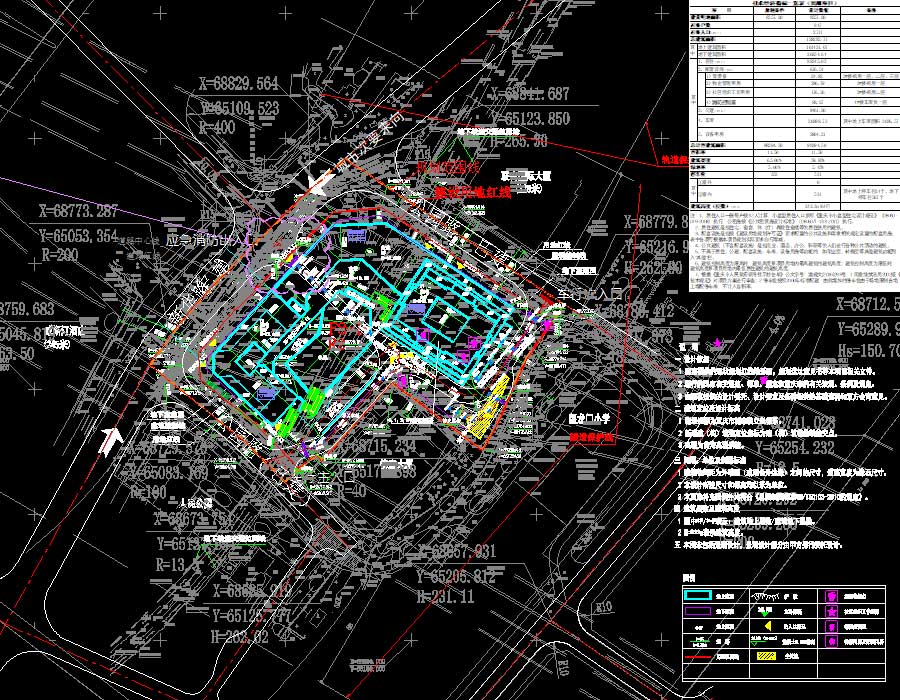

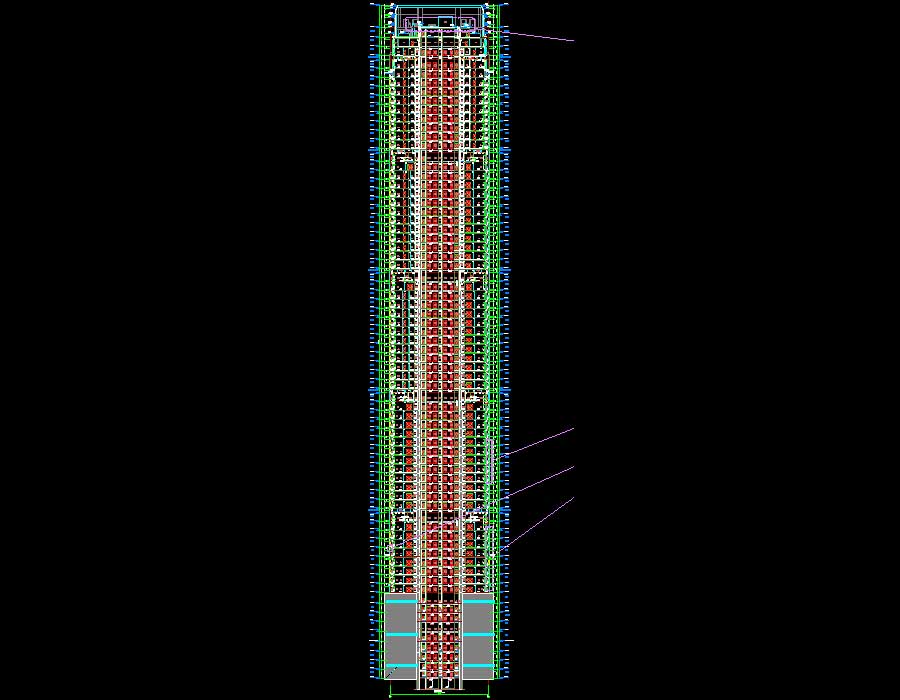

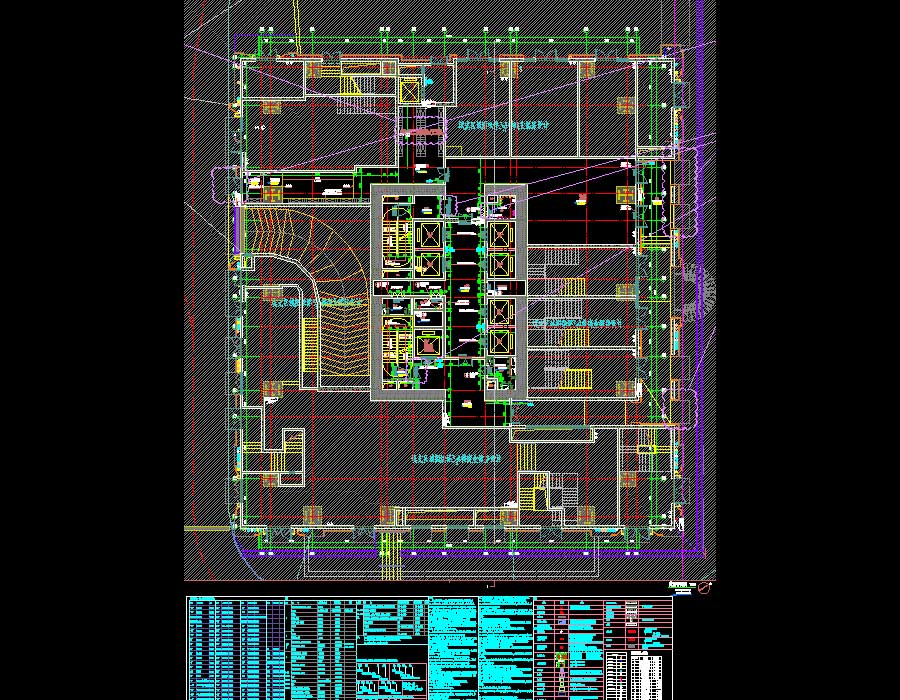

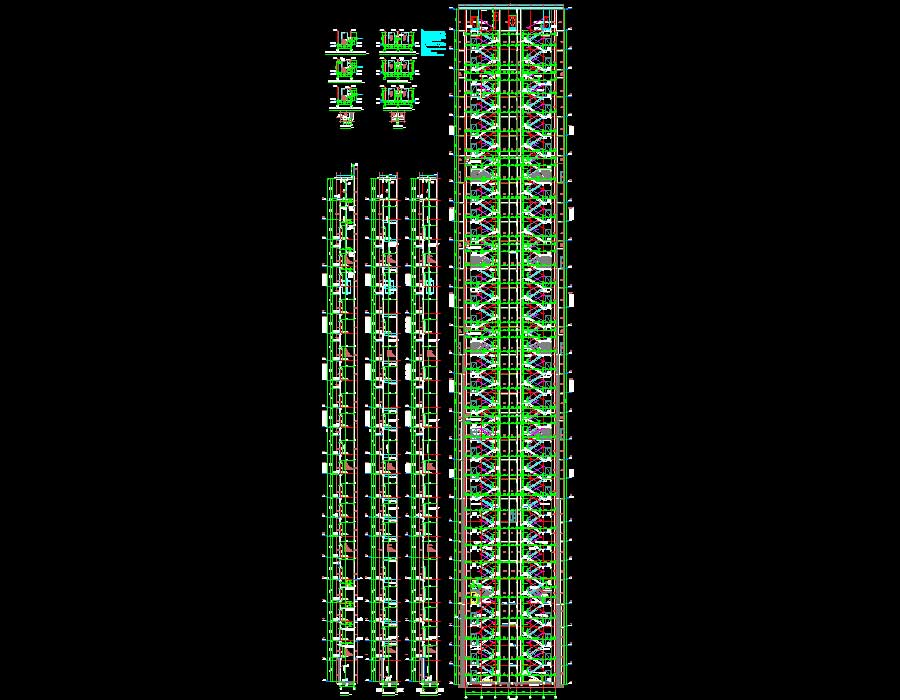

说明：该项目为某地块多栋住宅楼及车库全专业施工图，其中，1号住宅楼，总建筑面积72637.65平方米，地上64层，地下4层，高243米，总套数572套，主要结构类型：框架-核心筒结构；2号住宅楼，总建筑面积21720.06平方米，地上28层，地下4层，高92.45米，总套数275套，主要结构类型：剪力墙结构；3号高层裙房商业，总建筑面积14450.32平方米，地上4层，高19.8米，商铺数95间，主要结构类型：剪力墙结构；车库，总建筑面积26854.64平方米，地下4层，高14.7米，总车位数507个，主要结构类型：剪力墙结构。图纸内容含：总平面及竖向布置图、绿化布置图、消防扑救布置图、综合管网平面布置图、建筑施工图总说明、室内外装修构造做法表、地下室装修构造做法表、门窗大样、门窗统计表、建筑平面图、立面图、剖面图、楼梯平面大样图、电梯楼梯剖面大样图、套内楼梯大样图、墙身大样、通用节点、栏杆大样、雨棚大样、烟道转换示意图、建筑节能设计说明专篇、保温范围图、地下室建筑施工图设计总说明、室内外装修构造做法表、组合平面图、车库顶板平面图、防火分区示意图、预留预埋图、剖面图、坡道大样图、楼梯大样图、风井大样图、设备房大样图、门窗大样图、地下室大样、消防控制室建筑节能设计说明专篇、消防控制室负一层保温范围图、消防控制室屋面保温范围图、结构施工图设计总说明、柱墙布置图、核心筒平法施工图、平面布置图、板平法施工图、梁平法施工图、楼梯大样图、预制楼梯大样、墙身大样、地下室结构施工图设计总说明、基础平面布置及梁配筋图、筏板配筋图、基础说明及大样、主要剖面、柱墙布置图、柱墙配筋大样、核心筒平法施工图、板平法施工图、梁平法施工图、楼梯大样、坡道大样、电气主要设备及材料表、电气设计总说明、电气消防设计专项说明、强电竖向干线系统图、配电箱系统图、火灾自动报警系统图、防火门、消防电源、电气火灾监控系统图、网络通信系统图、能耗监测系统图、有线电视系统图、配电干线平面图、照明平面图、消防平面图、防雷平面图、电气总平面图、主要设备材料表、地下车库电气设计总说明、电气消防设计专项说明、10KV开闭所高压配电系统图、10KV高压环网柜系统图、低压配电系统图、设备房布置及接地平面图、设备房剖面图、车库配电干线系统图、配电箱系统图、消防水泵配电箱系统图等等及给排水、暖通、节能、绿建专业施工图及效果图。
