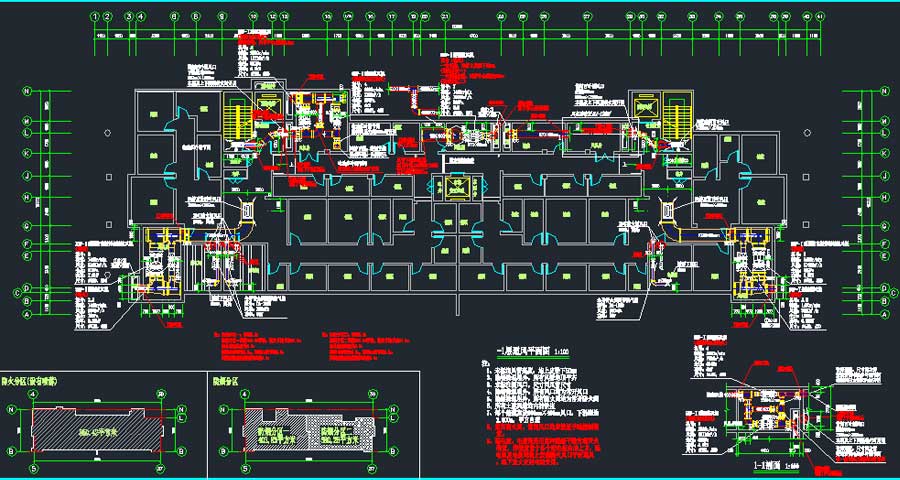

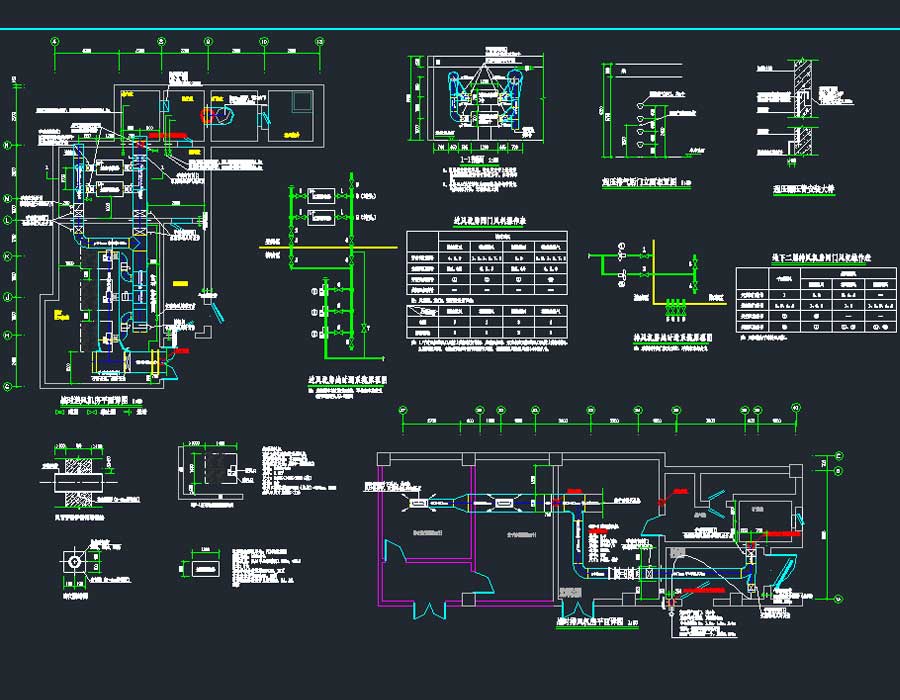

说明:某高层住宅楼及车库采暖与通风设计施工图,总建筑面积28421.60m2,其中地下建筑面积3163.66m2,地上建筑面积25257.9m2。采暖面积:15770.19㎡。地下2层,地上31层,建筑高度94.95m。地下2层主楼部分层高3.9m,车库部分层高4.35m,地下1层层高3.6m,地上1-30层每层层高3.0m,31层层高2.9m,机房层层高4.4m。地下2层功能战时为二等人员掩蔽所,平时主楼部分为丙类住户储藏,车库部分为地下车库,地下1层为丙类住户储藏,地上1-31层为住宅用房。人防工程面积为1891.2㎡,一个防护单元,防护单元掩蔽面积1278㎡,掩蔽人数1278人。结构类型:剪力墙结构,抗震设防烈度为七度。图纸内容含施工图设计说明、设备材料表、图例、分集水器接法大样图、采暖系统原理图、平时通风平面图、通风平面图、采暖干管平面图、采暖平面图、人防工程战时通风设计说明、战时通风平面图、战时送风机房、排风机房平面详图、通风系统原理图,阀门风机操作表、大样图等。
冷热源:市政热网空调系统:采暖系统:地暖建筑面积:28421.60㎡建筑高度:94.95m地上层数:31层地下层数:2层高度类别:高层图纸深度:施工项目地址:山西省设计时间:2020
