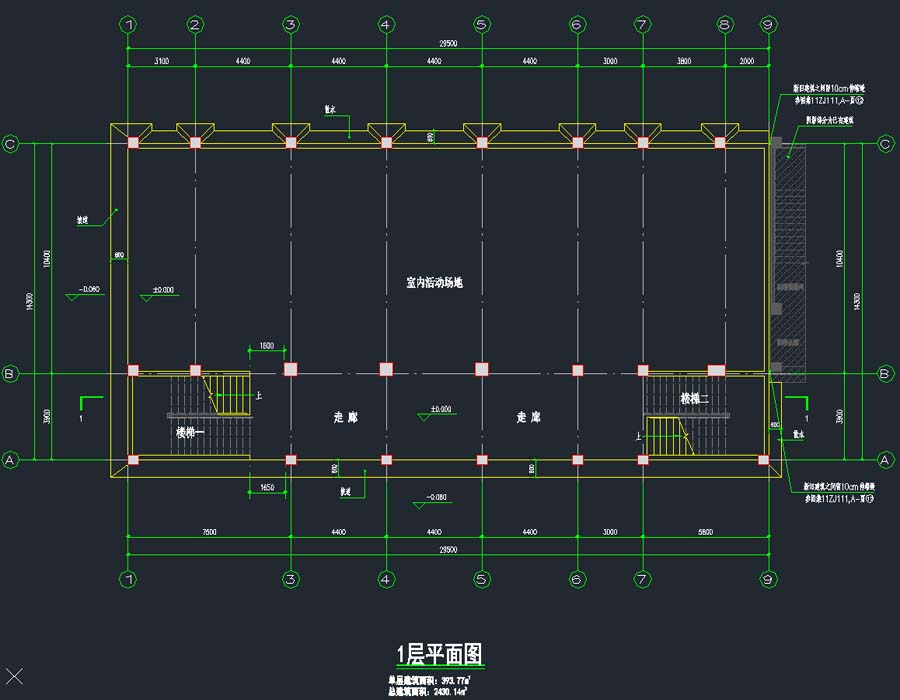

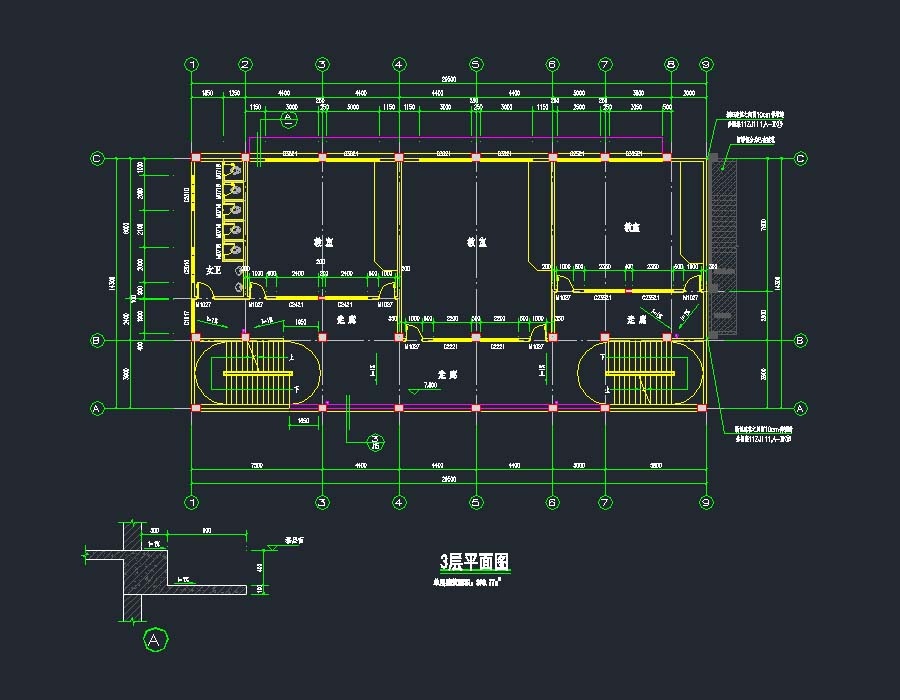

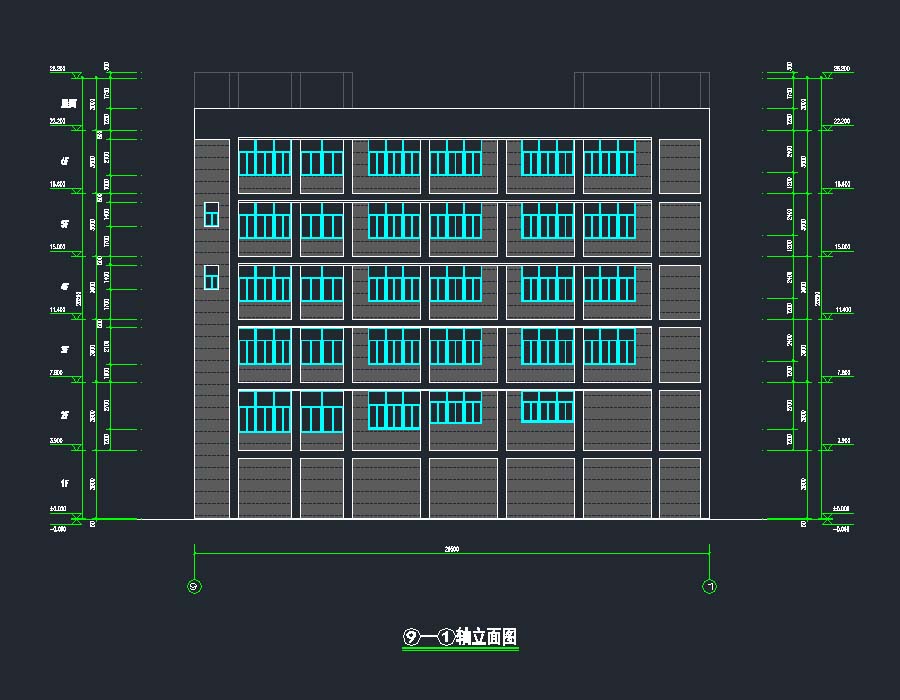

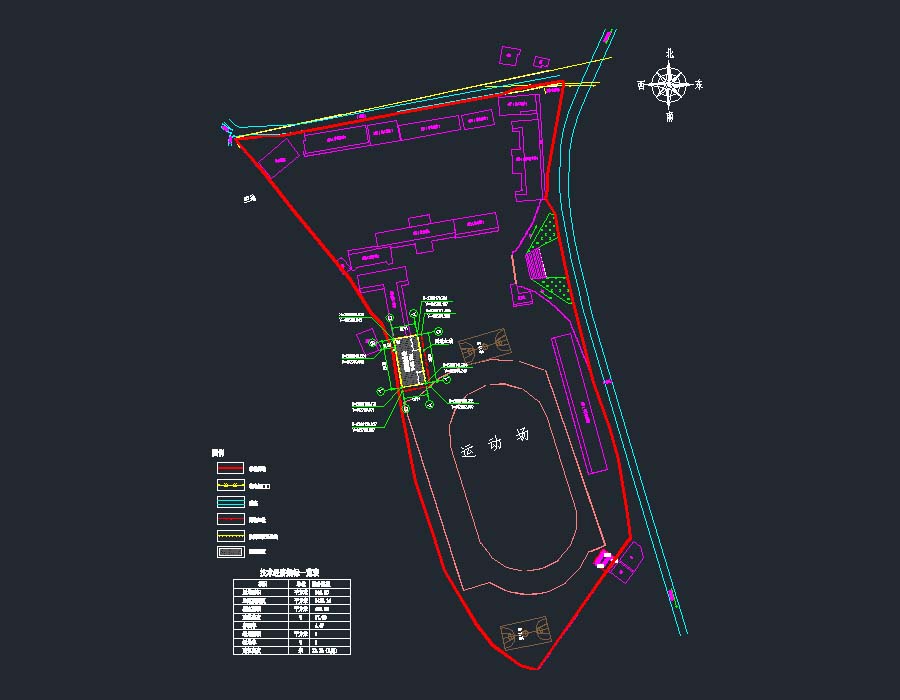

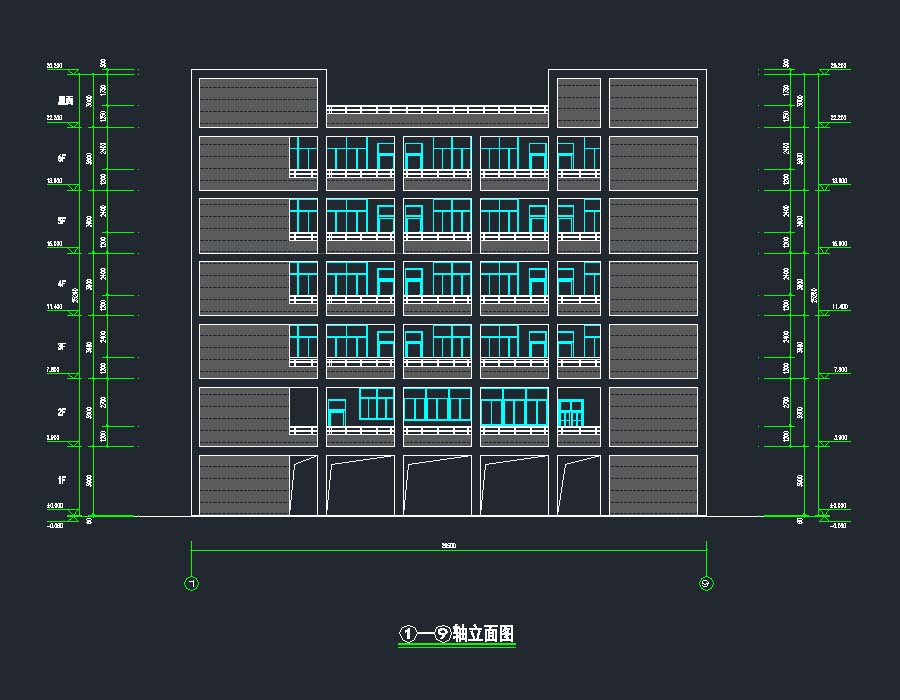

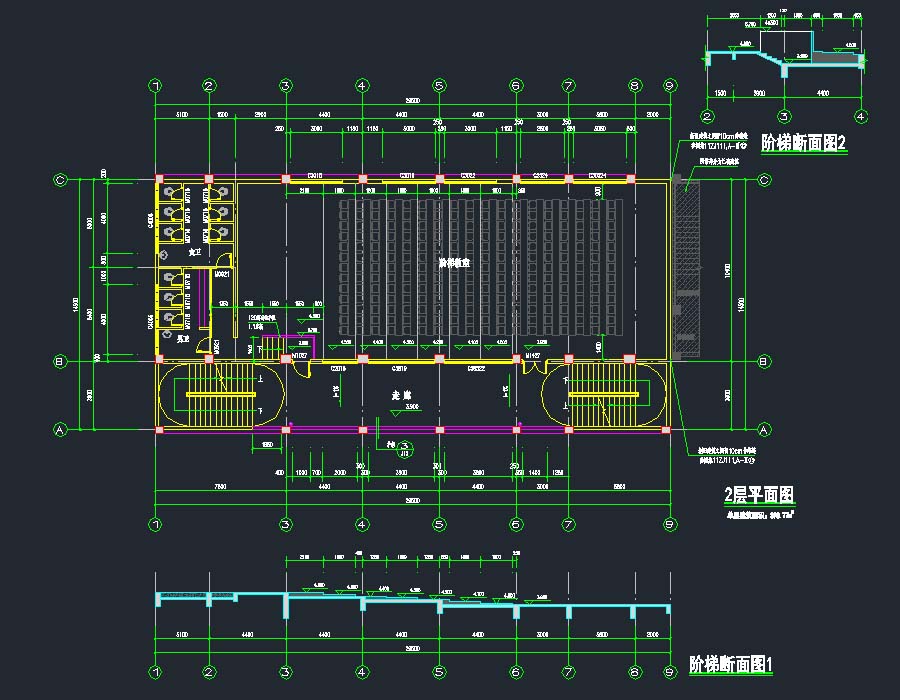

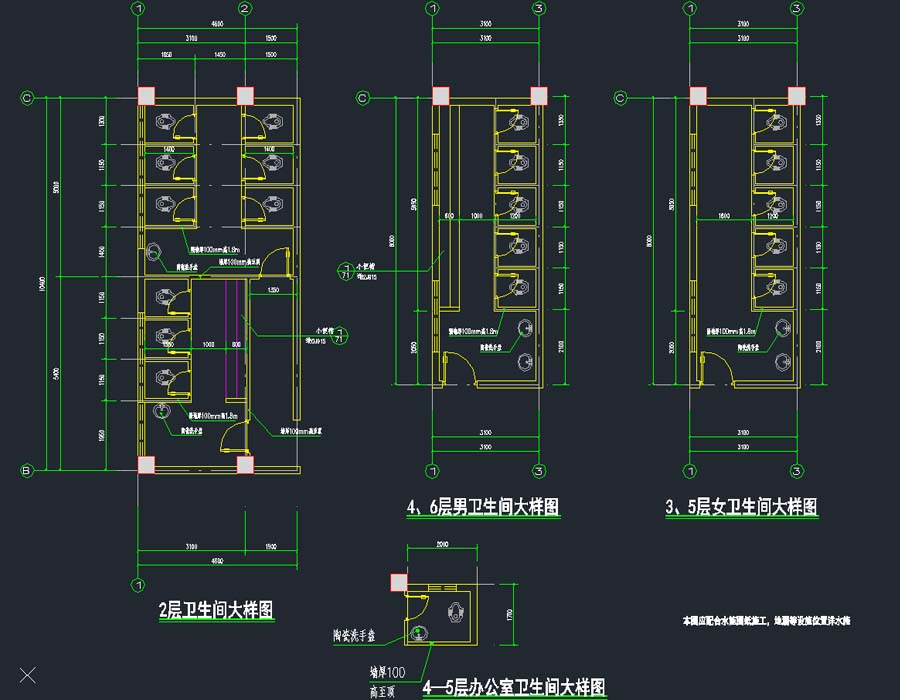

说明:该项目为某中学综合楼建筑、给排水、给排水及电气专业施工图,总建筑面积为2430.14平方米,地上6层,建筑高度为22.26米,结构形式为框架结构。图纸包括:建筑设计说明,装修做法表,总平面图,楼层平面图,轴立面图,剖面图,建筑大样图,楼梯详图,卫生间大样图,门窗表及分格大样图;结构设计总说明,天然基础平面图,基础表及大样图,柱定位及截面变化图平面图,柱表,基础梁配筋图,楼层梁配筋图,板配筋图,屋面梁配筋图,屋面板配筋图,梯屋面梁配筋图,梯屋面板配筋图,楼梯表,结构大样图;建筑给排水设计说明,楼层给排水平面图、给水系统图,排水系统图,卫生间管道布置大样图;建筑电气设计说明,防雷大样图,等电位联结示意图,楼层照明平面图,二层动力平面图,基础防雷平面图,配电系统图。
