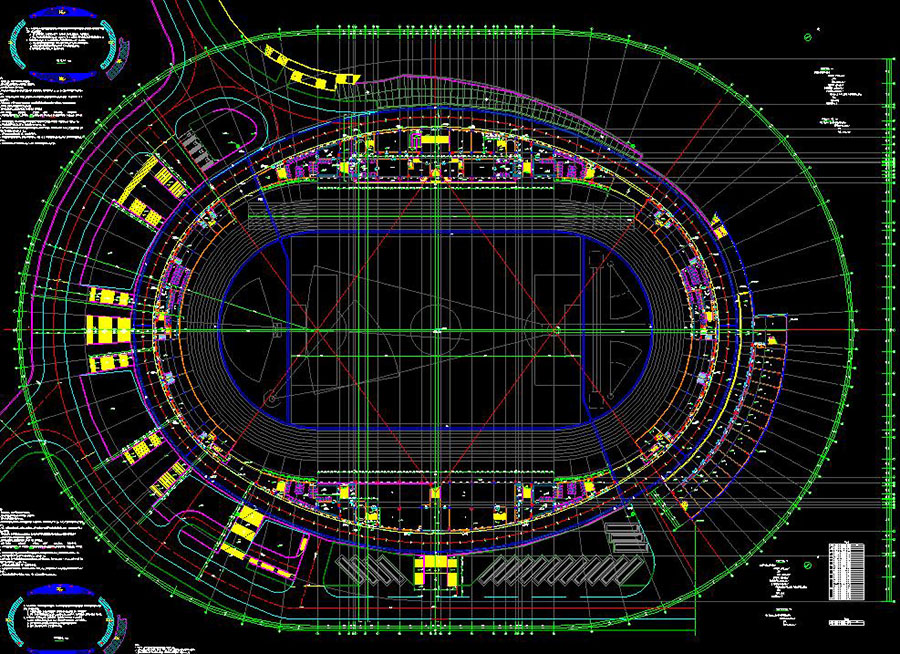

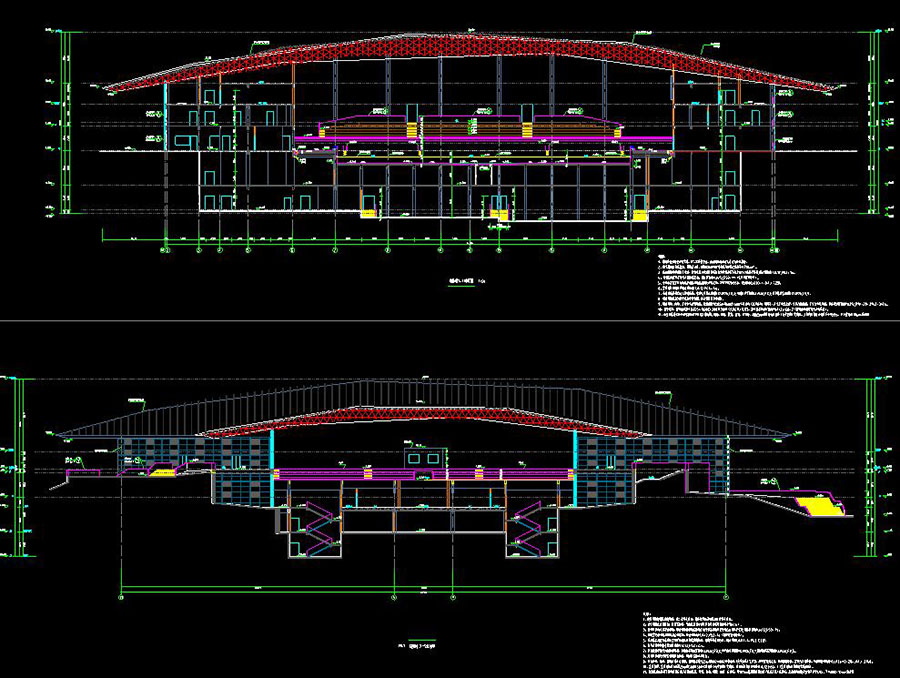

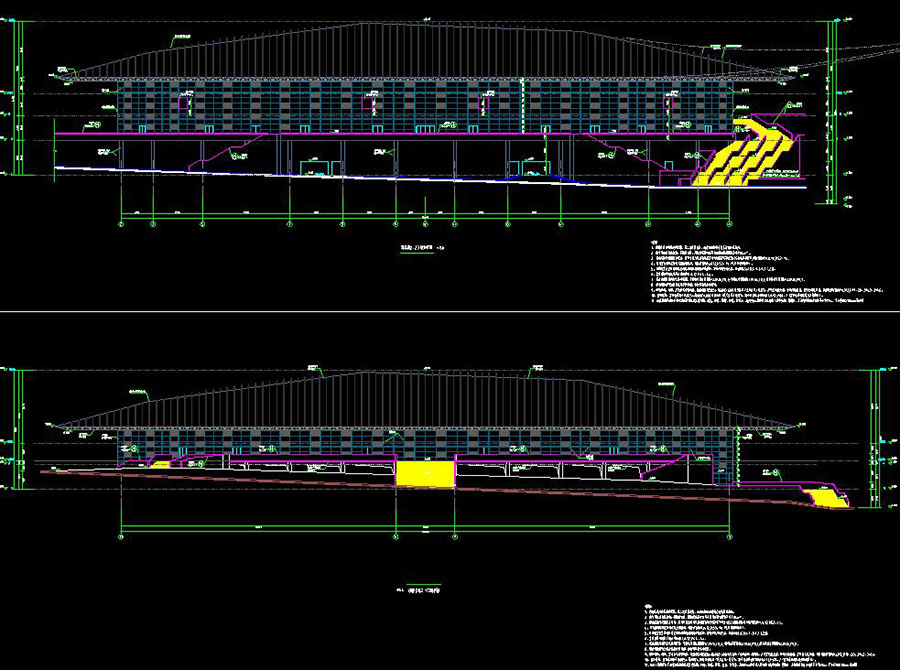

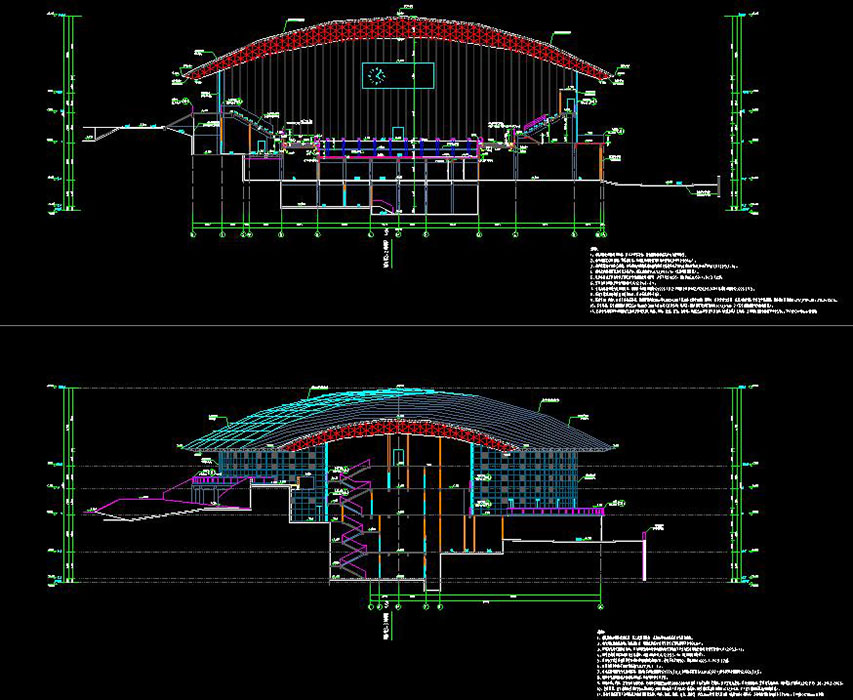

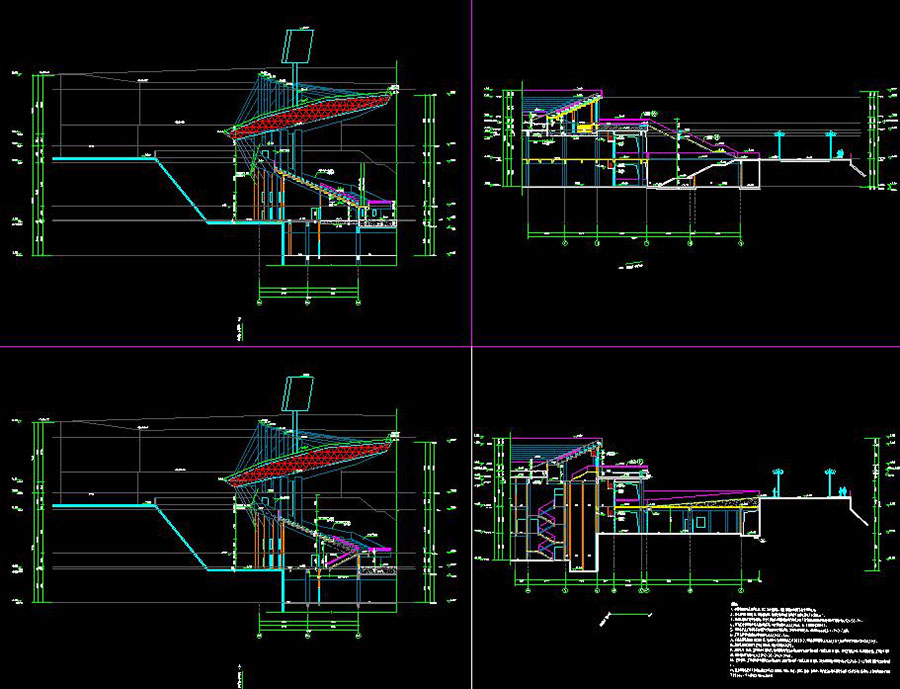

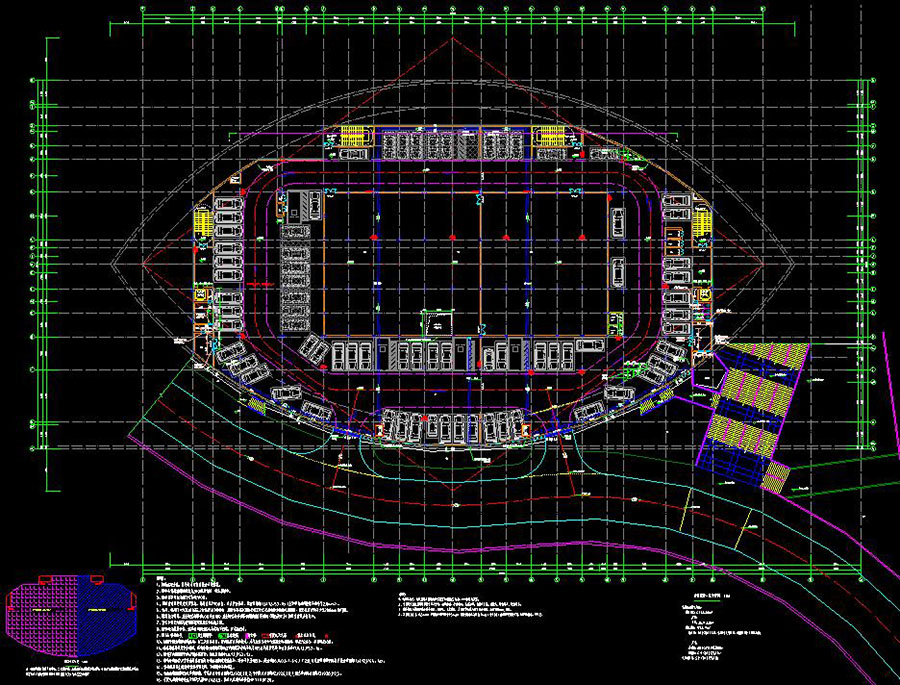

说明：体育场及配套1#、2#楼、游泳馆建筑、结构、钢结构、边坡、给排水、电气、暖通、节能、景观、幕墙、运动场、室内、智能化施工图，总建筑面积62299.59㎡，其中游泳馆建筑面积15218.58㎡，体育场建筑面积41864.96㎡，配套1#楼建筑面积4305.45㎡，配套2#楼建筑面积910.6㎡，游泳馆座席数量1381座，体育馆座席数量10538座，游泳馆地下2层，层高4.2~6米，使用功能为车库，配套设备用房，地上2层（顶部设有设备夹层），层高为3.6~20.1米，游泳池上空20.1米高；体育场地下3层，层高4.8米，使用功能为车库、吊层商业以及配套设备用房，地上3层（第三层为设备控制间），层高为3~6.2米，使用功能为体育看台、配套公厕、管理用房及局部商业；配套1#、2#楼地上3层，层高为4.2~4.8米，属小型商业建筑；总停车位693个，其中游泳馆地下车库76个，体育场地下车库569个。图纸包含：目录，建筑设计说明，建筑施工图构造设计说明、门窗表，总平面图及竖向布置图，消防扑救分析图，绿化配置图，平场图，场区土方平场方格图，体育场及配套商业平立剖面图，体育场看台平面图、配套商业平面图，体育场顶棚平面图，配套商业屋顶飘带平面图，看台视线分析图，卫生间大样图，楼梯、大厅入口台阶、运动员入口台阶大样图，楼梯大样图 ，游泳馆平面图，游泳馆屋顶层检修马道平面图，游泳馆屋顶平面图，立剖面图，游泳馆楼梯大样图，游泳馆卫生间大样图，游泳池大样图，节点大样图；结构设计总说明，基础平面图，基础底板平面图，基础底板梁配筋图，基础大样图，墙柱平面布置图，结构平面图，梁配筋平面图，楼梯大样图，体育场配套商业钢结构设计说明、结构平面布置图，檩条平面布置图，大雨棚钢结构设计说明、预埋件及支座布置图、结构平面布置图、大雨棚钢桁架构件图、檩条平面布置图，游泳馆钢结构设计总说明，支座及预埋件平面布置图，网架立面及剖面布置图，网架平面布置图，上弦杆件布置图，下弦杆件布置图，腹杆布置图，网架杆件材料表，檩条平面布置图，马道平面布置图等等
