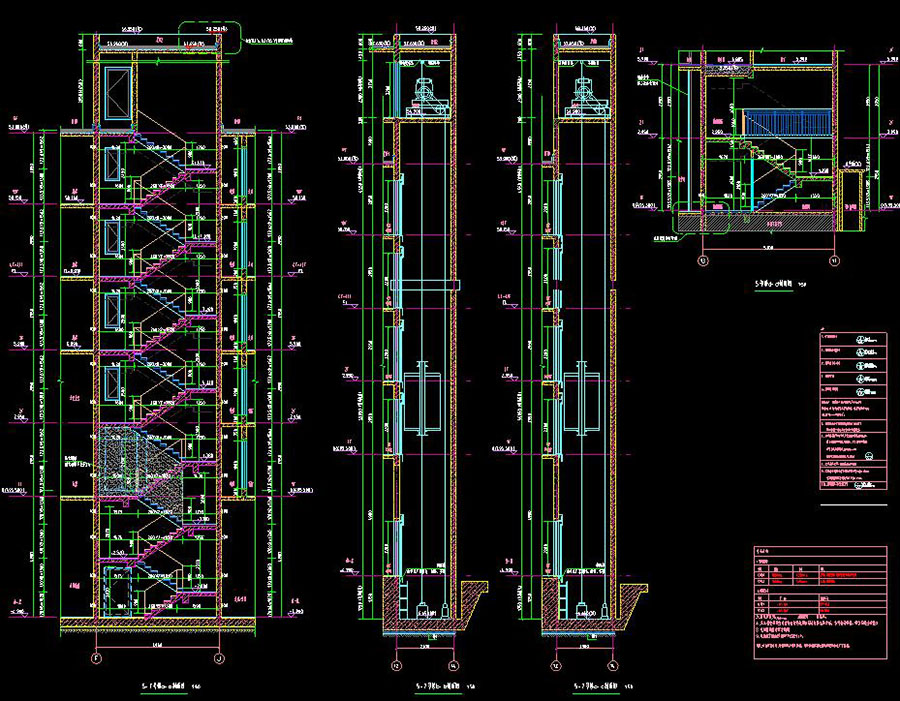

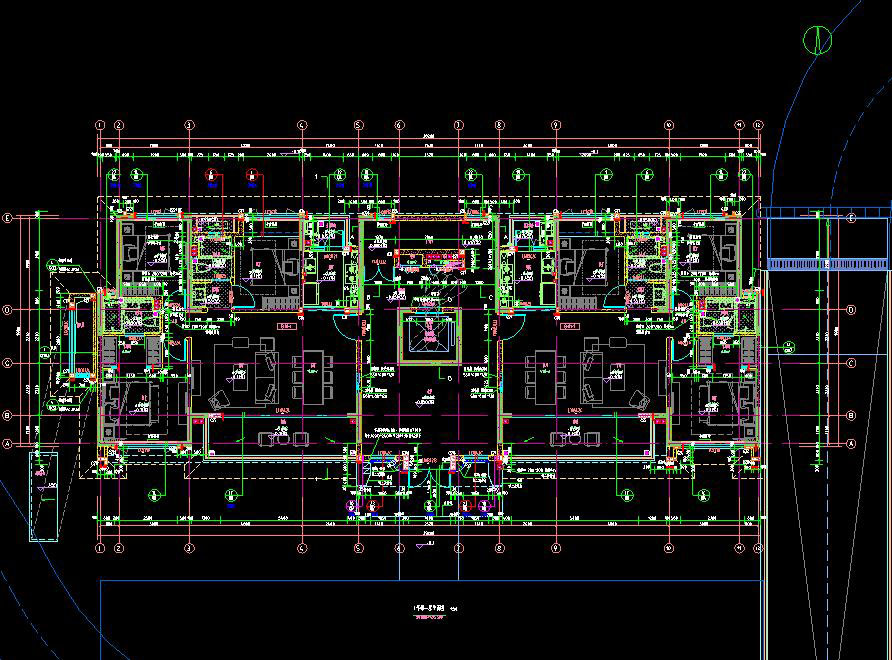

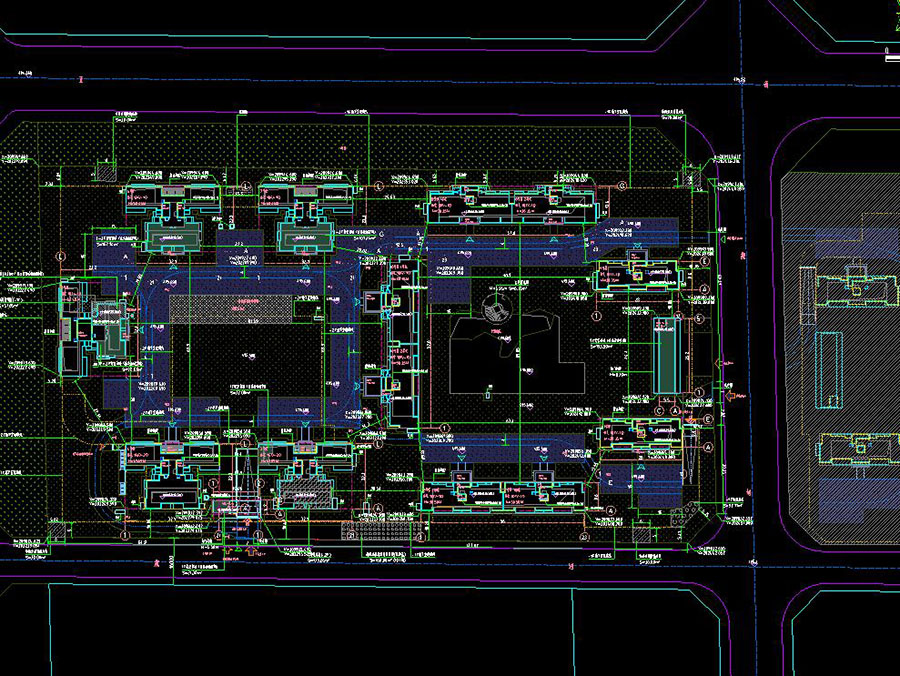

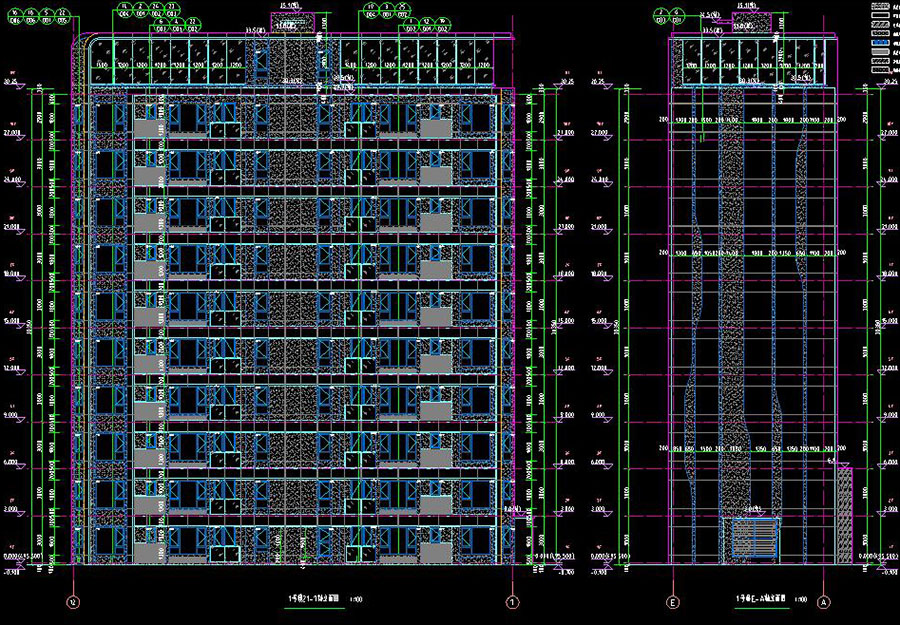

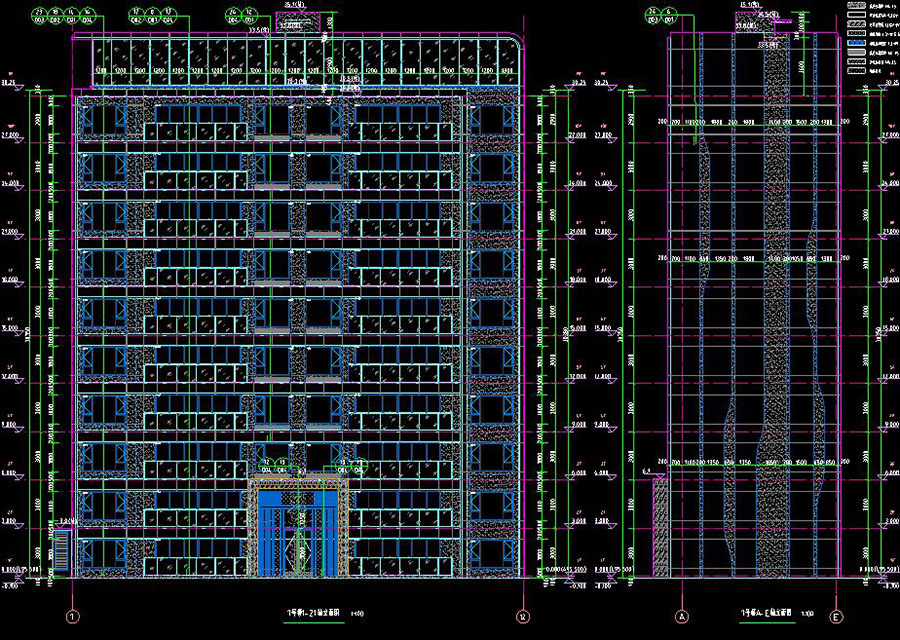

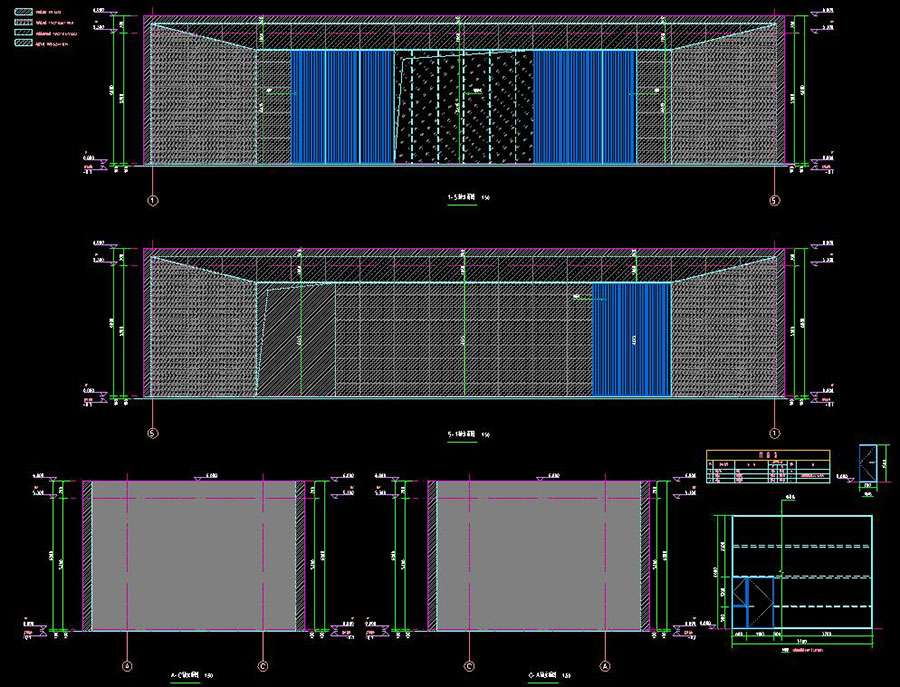

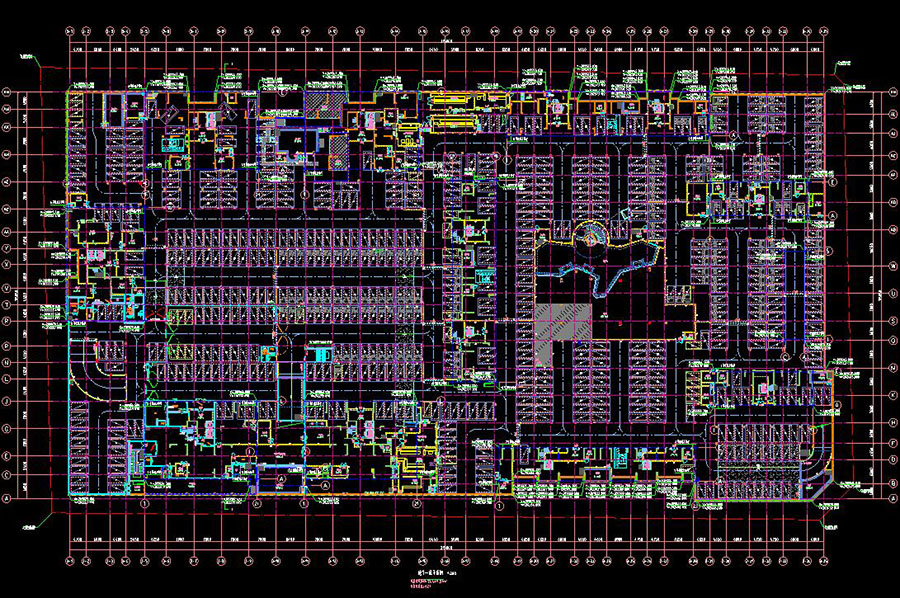

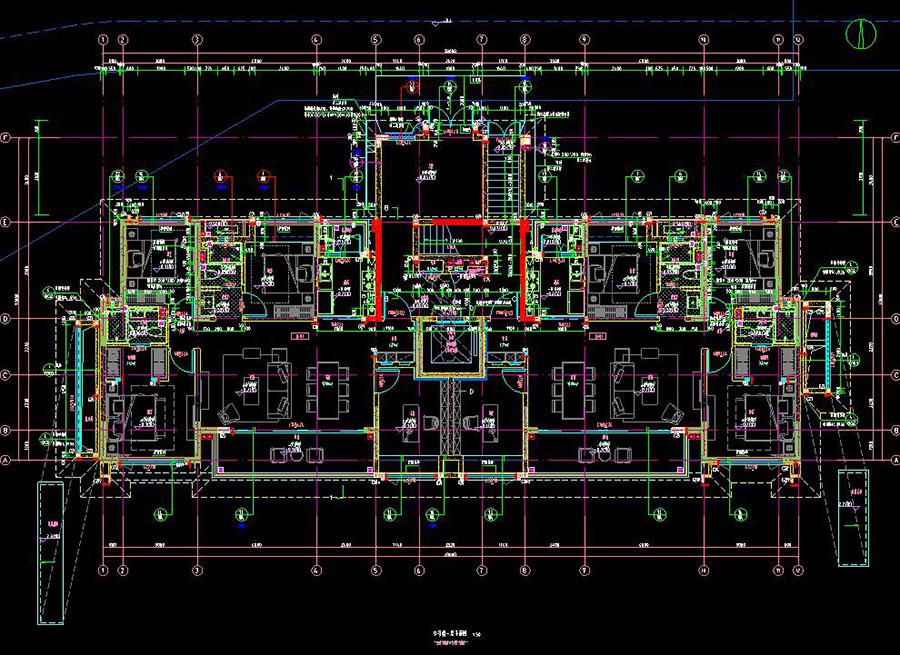

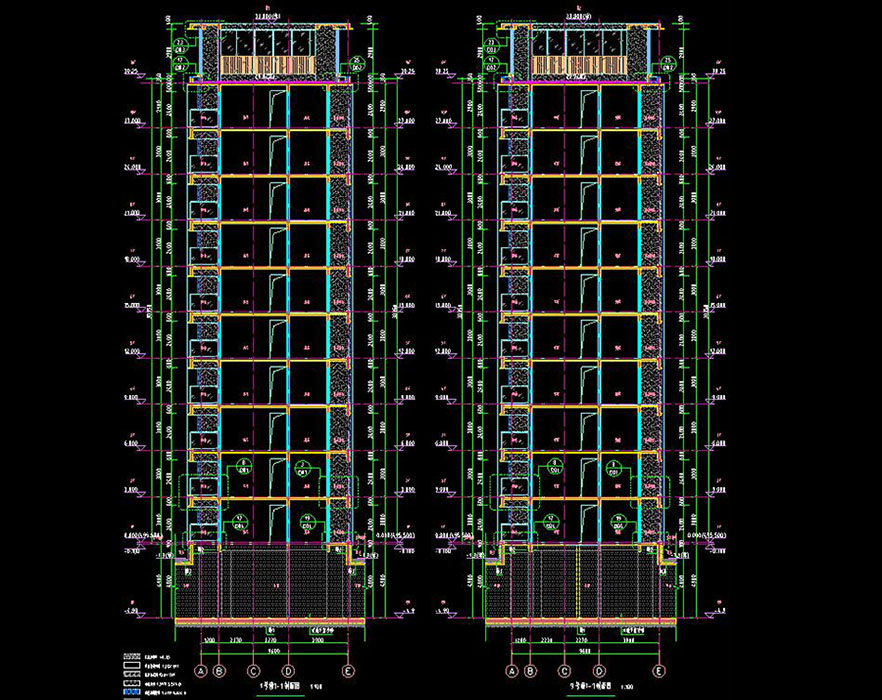

说明：本项目由10栋二类高层住宅、地下室、门卫房等配套设施组成，其中1、2、9#住宅楼地上10层，地下1层，建筑高度30.35m，建筑面积2605.56、2641.72、5278.44㎡，3、4#住宅楼地上14层，地下2层，建筑高度41.65m，建筑面积6481.5、6471.81㎡，5~7#住宅楼地上18层，地下1层，建筑高度53.45m，建筑面积8207.49、8105.04㎡，8、10#住宅楼地上10层，地下1层，建筑高度30.35m，建筑面积5693.7、5806.87㎡，地下室地下2层，层高3.6/3.7m，建筑面积27709.83㎡，物管用房面积173.85㎡，门卫房1、2地上1层，地下1层，建筑高度4.05m，建筑面积143.62、33.06㎡，剪力墙、框架结构，筏板、独立基础，图纸包含：建筑通用设计说明及工程做法，总平面图，消防车道及救援场地示意图，竖向设计及道路平面图，通用节点详图，各单体平面图，立剖面图，楼电梯详图，门窗表、门窗大样，节能设计专篇，地下车库平面图，防火分区图，地下室顶板图，剖面图，机动车坡道放大图，非机动车坡道放大图，楼梯大样图，节点详图；结构设计总说明，剪力墙(柱)平法施工图，剪力墙(柱)大样详图，结构平面布置图及板配筋图，梁平法施工图，楼梯详图，叠合板平面布置拆分图，节点详图；给排水总平面图，格栅池大样图，给排水设计说明，给排水平面图，给排水系统原理图，地下室自喷平面图，消防水池及水泵房大样图，生活水箱间及泵房大样图，雨水回用水池及水泵房大样图，海绵城市专项设计及施工说明，下垫面分布平面图，竖向设计及雨水径流组织路径图，汇水分区平面图，海绵设施平面图，海绵城市植物种植平面图，海绵设施放线平面图，海绵城市植物种植放线平面图，下沉式绿地做法详图，雨水回用水池及机房平面布置图，雨水回用工艺流程图；暖通设计说明，主要设备表、图例、系统图，通用节点图，空调通风平面图，地暖平面图，屋面层通风平面图，地下车库通风防排烟平面图，机房大样图；电气设计说明，图例及设备材料表、智能化及消防线型图例，强电竖向干线系统图，防火门监控、消防电源监控、火灾自动报警及消防联动系统图，配电箱系统图，强电、弱电平面图等等。图纸包含：建筑、结构、给排水、暖通、电气、人防、室内装饰、交安、幕墙等施工图
