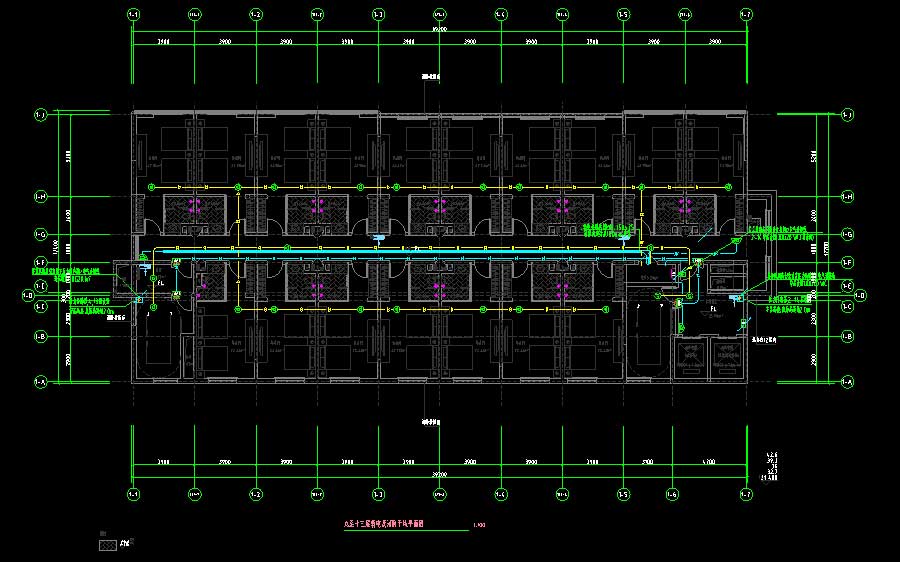

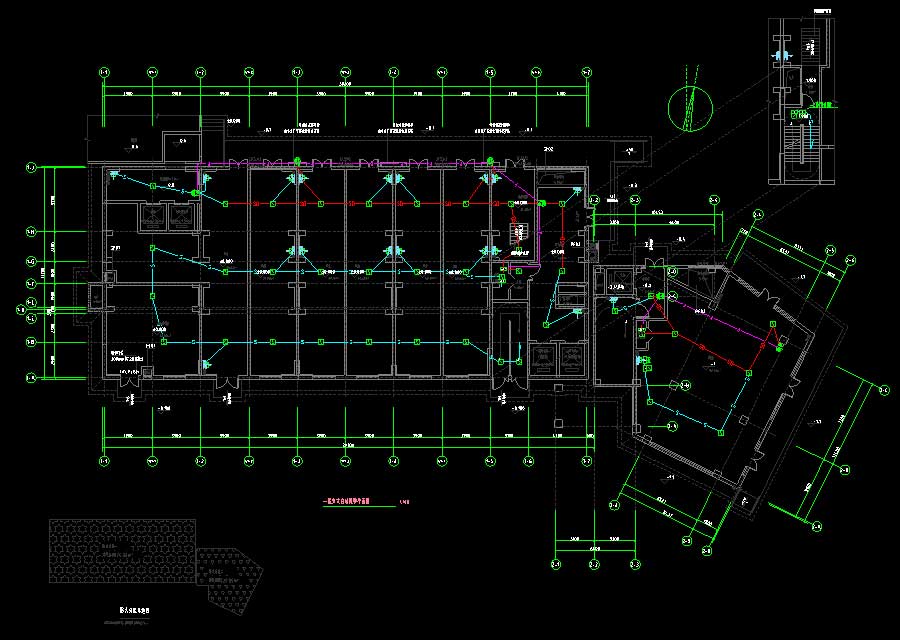

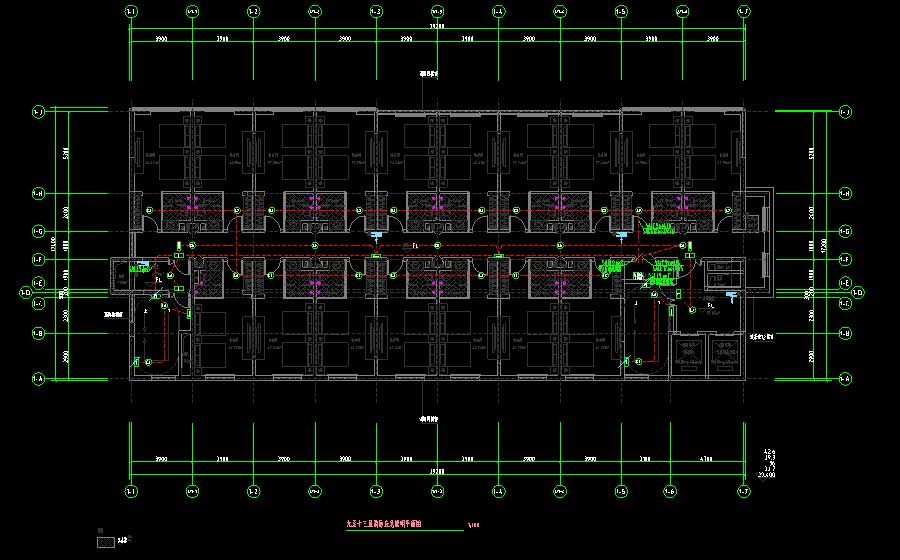

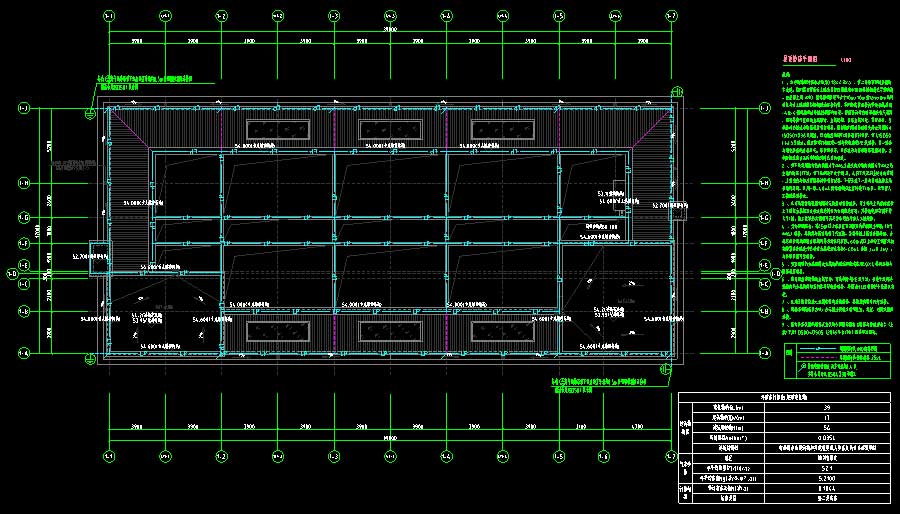

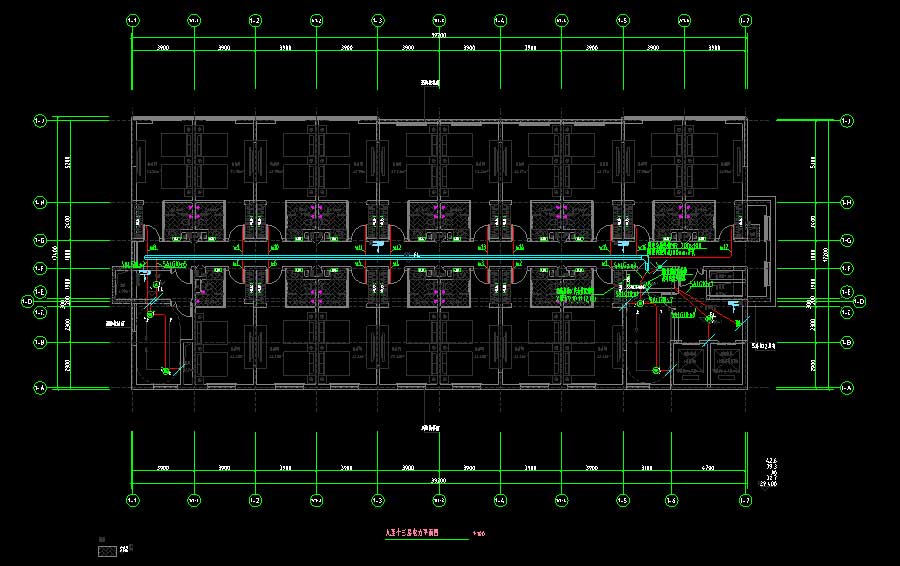

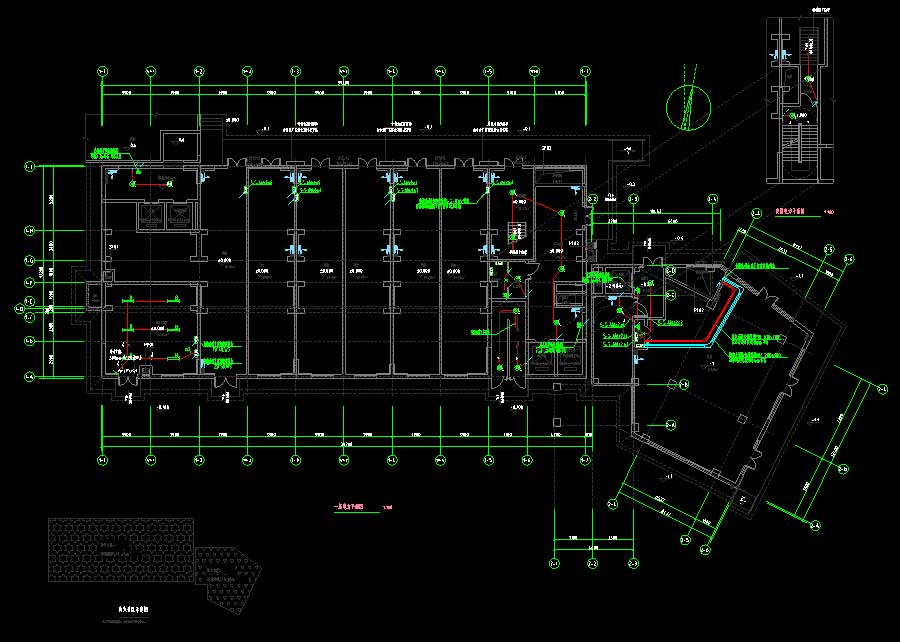

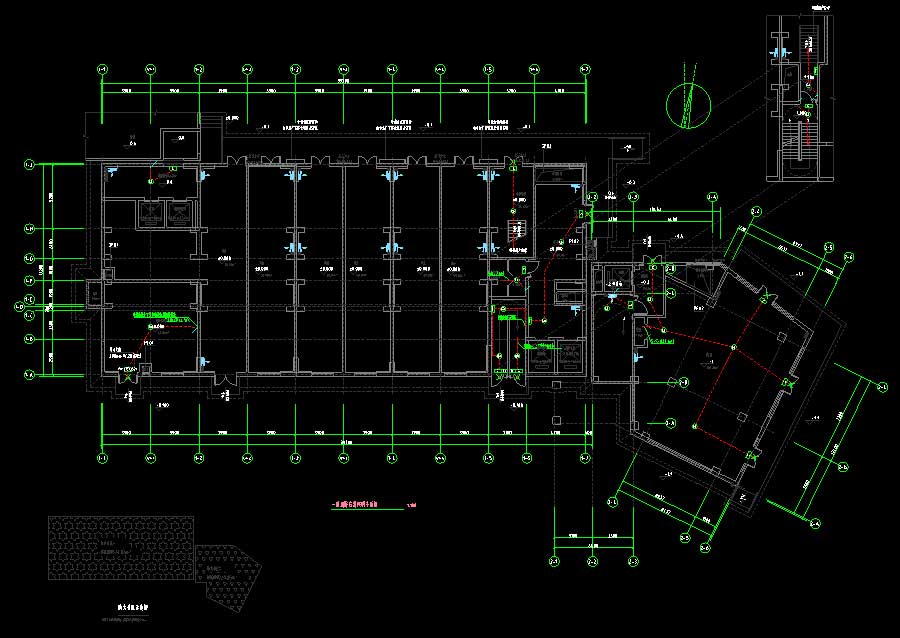

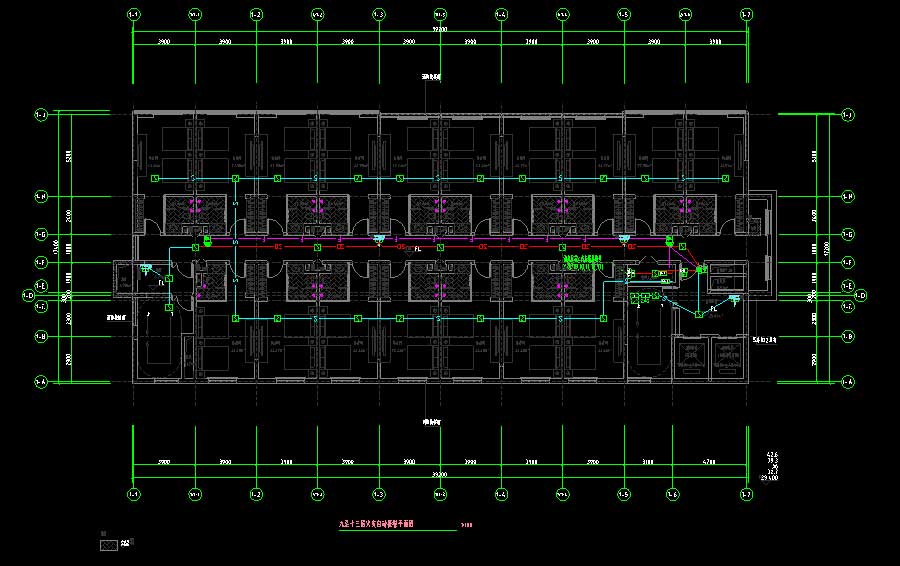

说明:该项目为某高层旅馆电气施工图,建筑面积为9632.68平方米,地上层数为14层,建筑高度为49.6米。裙楼商业建筑面积为1364.62平方米,地上层数为6层,建筑高度为23.95米。结构类型为剪力墙框架结构,抗震设防烈度为9度。图纸内容含:电气说明,视频监控、电梯运行监控及五方对讲系统图,火灾自动报警及消防联动控制总系统图,消防电源监控、电气火灾监控及能耗监控系统图,应急广播系统、防火门监控系统及可燃气体报警系统图,集中电源集中控制型应急照明系统专篇,弱电干线竖向系统图,火灾自动报警及消防联动控制竖向系统图,弱电及消防干线平面图,火灾自动报警平面图,竖向配电干线系统图及电井大样图,配电箱系统图,电力平面图,消防应急照明平面图,屋顶层航空障碍灯平面图,屋顶防雷平面图。
建筑面积:9632.68,1364.62㎡地上层数:14,6层建筑高度:49.6,23.95m地下层数:高度类别:高层图纸深度:施工项目地址:设计时间:2021
