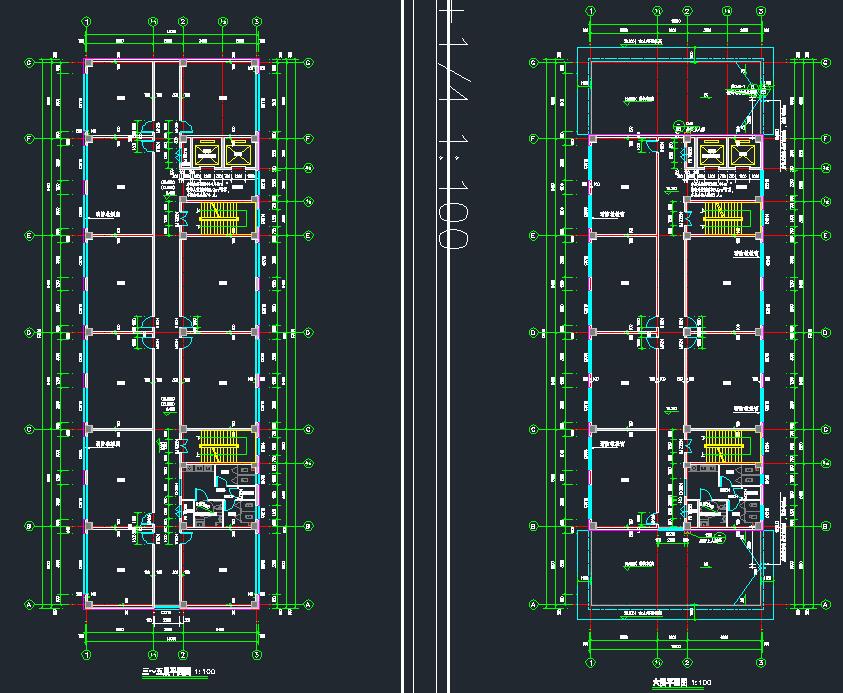

说明:某棚户区改造工程5#商业楼建筑施工图,占地建筑面积728.47平方米,总建筑面积:5024.9平方米,建筑总高度:24米,局部20.5米(室外地坪算至女儿墙顶),地上6层,地下1层,建筑功能:地下一层为设备用房及办公用房,1层为商业及办公大厅,2至6层均为办公用房,屋顶设电梯机房、出屋面楼梯间;抗震设防烈度8度,结构类型:框架结构。图纸内容含建筑施工图设计说明、建筑节能设计说明、门窗统计表及大样、围护结构节能具体做法及传热系数表、保温材料热物理性能指标、室内外工程做法表、绿色建筑设计说明、装配式建筑设计专篇、建筑立面图、平面图、楼梯平面详图及剖面图、楼梯平面详图、公共卫生间详图、竖井详图、墙身详图等。
建筑面积:5024.9㎡建筑高度:24m地上层数:6层地下层数:1层高度类别:多层图纸深度:施工项目地址:山西省设计时间:2023效果图:无建筑风格:现代
