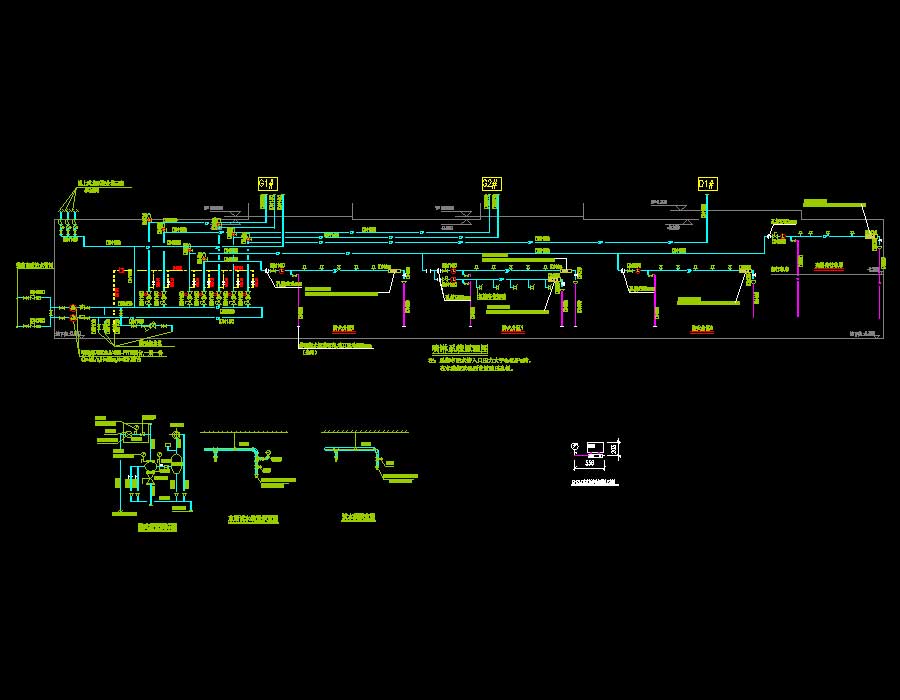

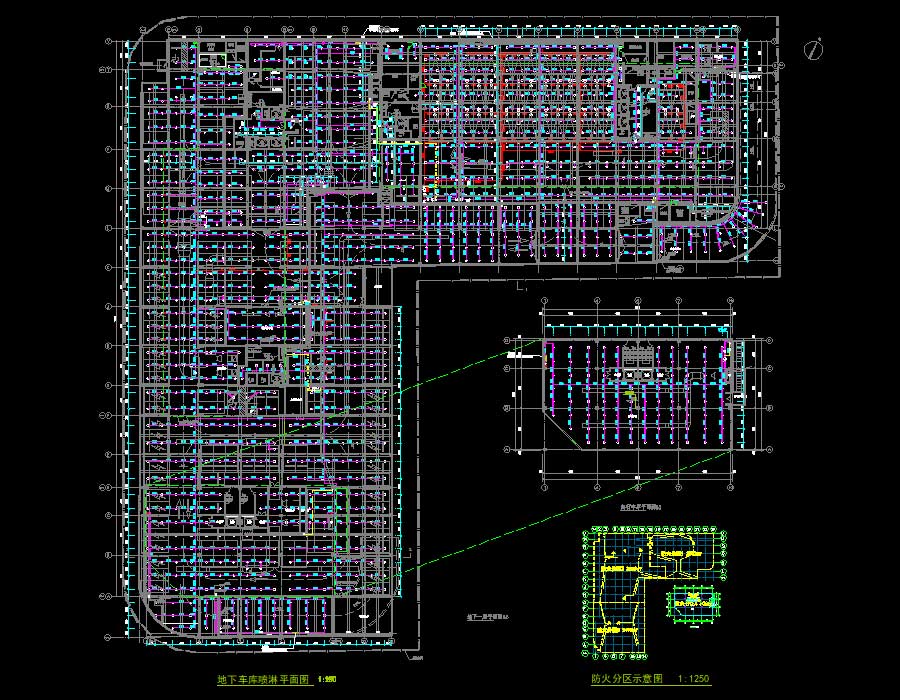

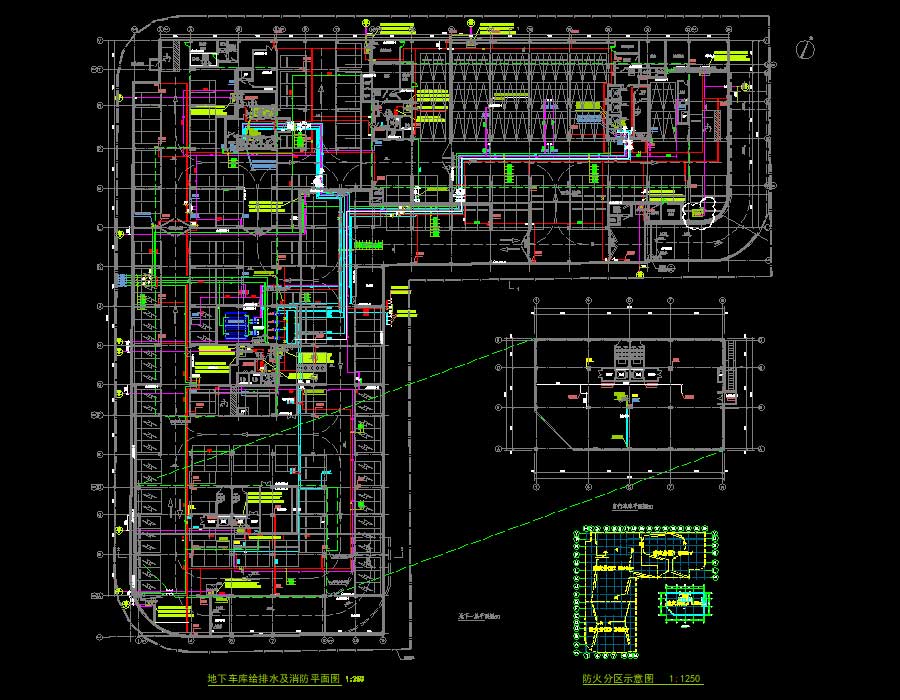

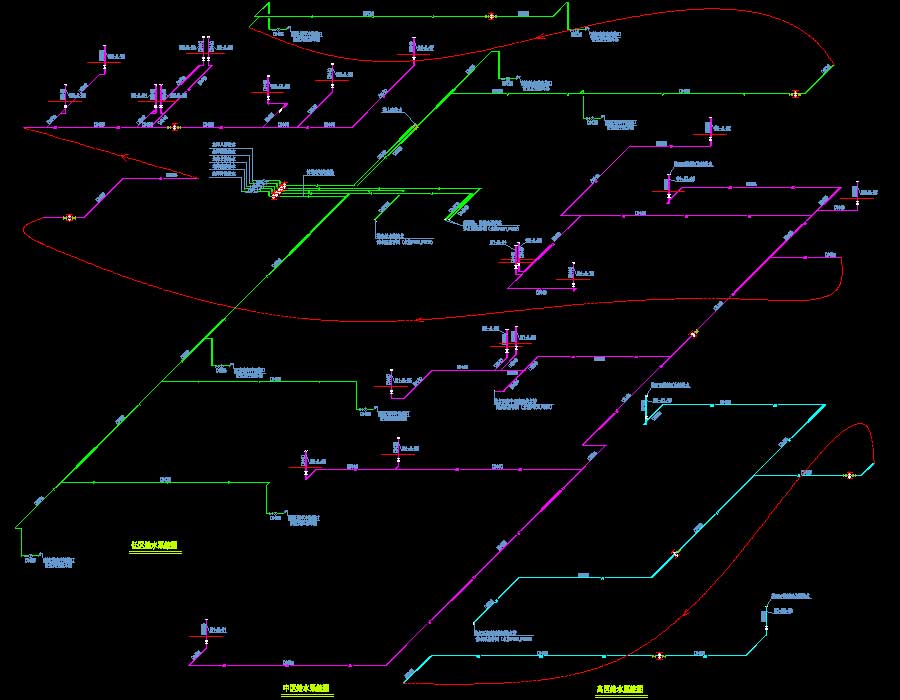

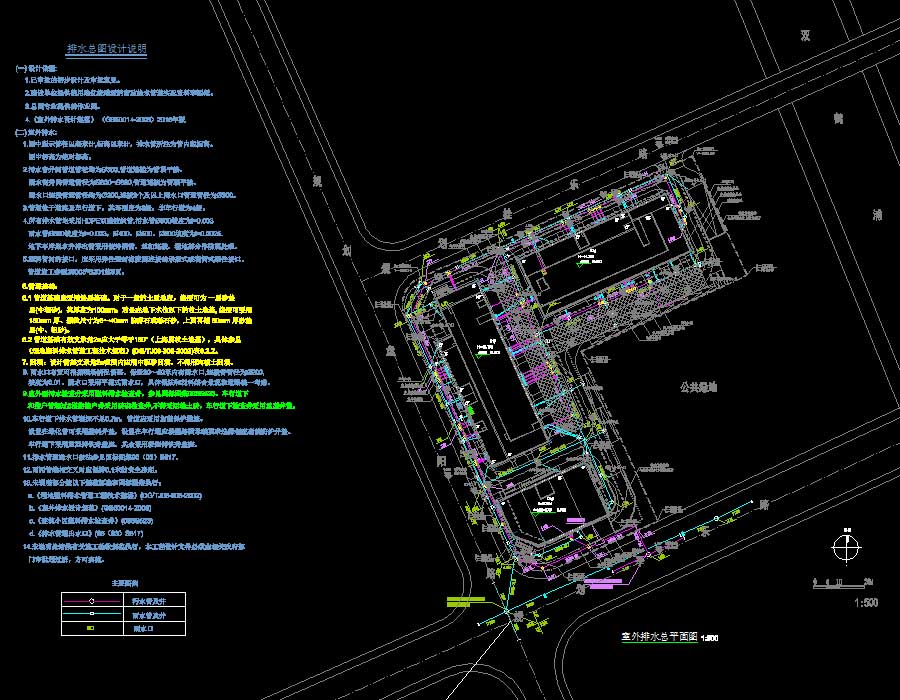

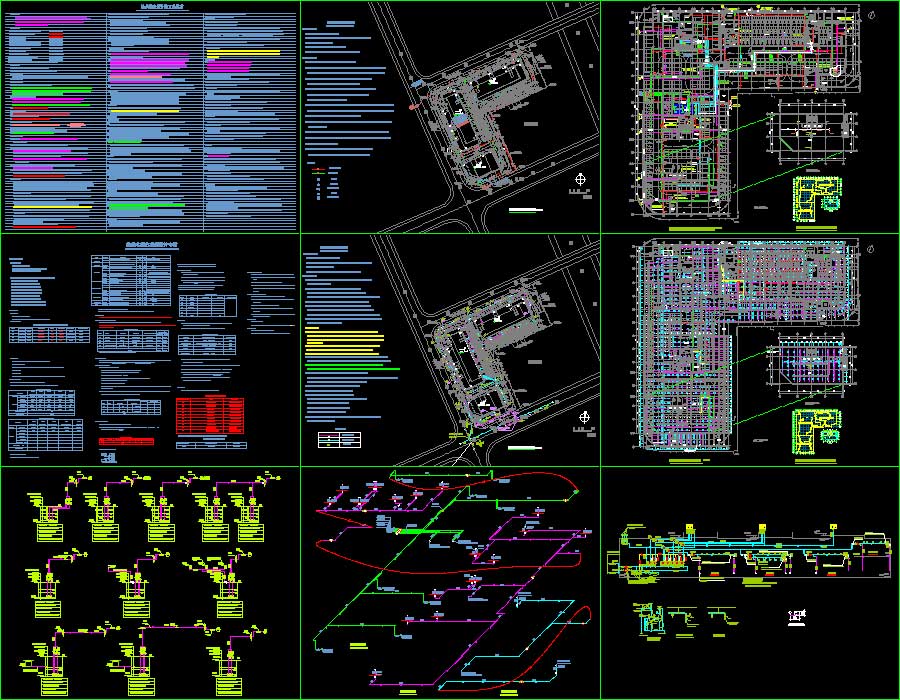

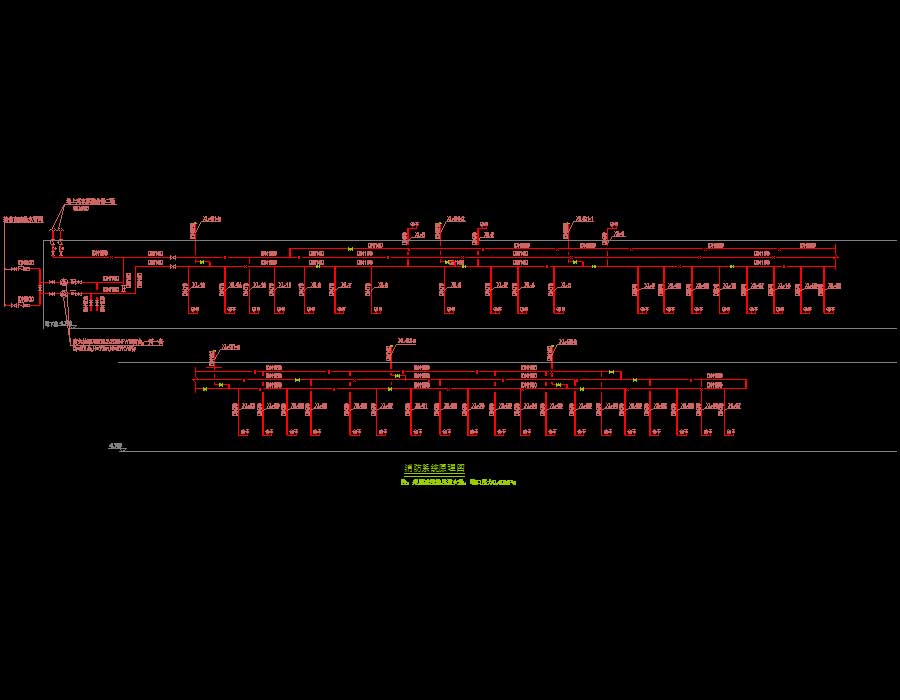

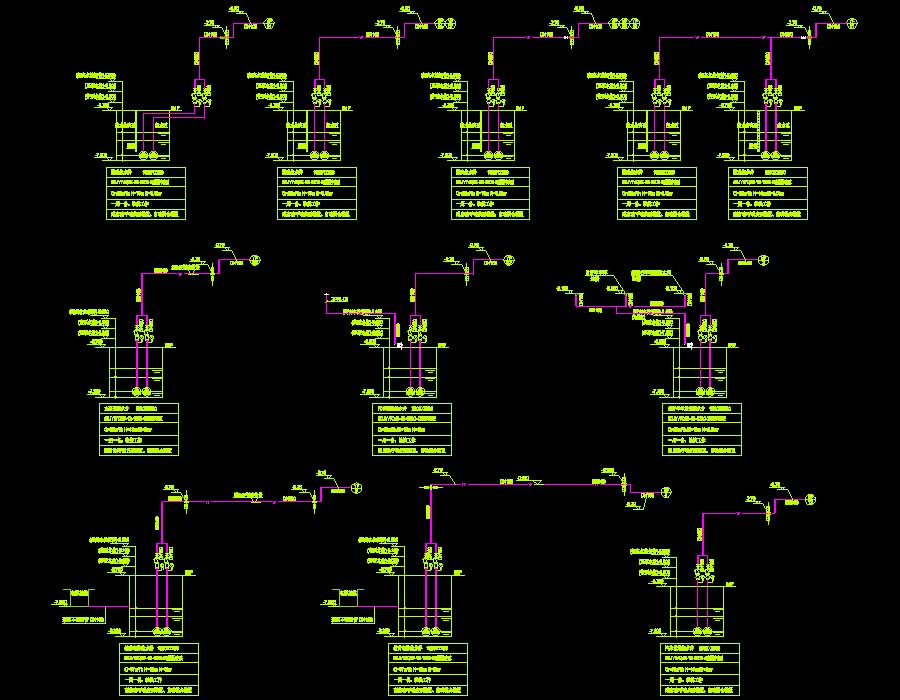

说明:该项目为某地块办公楼项目地下车库给排水专业施工图,整个办公园区由1栋11层的高层办公,和3栋5层的多层办公组成。高层办公高度不超过50米,多层办公高度低于24米,总建筑面积37672.29平方米,地下建筑面积9535.3平方米,地下车库地下共一层,总建筑面积9649平方米。图纸内容含:总平面图、消防分析图、绿化分析图、给水排水设计施工总说明、给排水绿色建筑设计专篇、给排水图例 主要器材表、室外给水总平面图、室外排水总平面图、地下一层水泵房详图、水泵房给排水管道布置轴测图、地下车库消火栓系统原理图、地下车库喷淋系统原理图、地下车库压力排水系统图、地下车库生活给水系统图、给排水、消防平面图、喷淋平面图、给排水、消防平面图(总)、喷淋平面图(总)。
