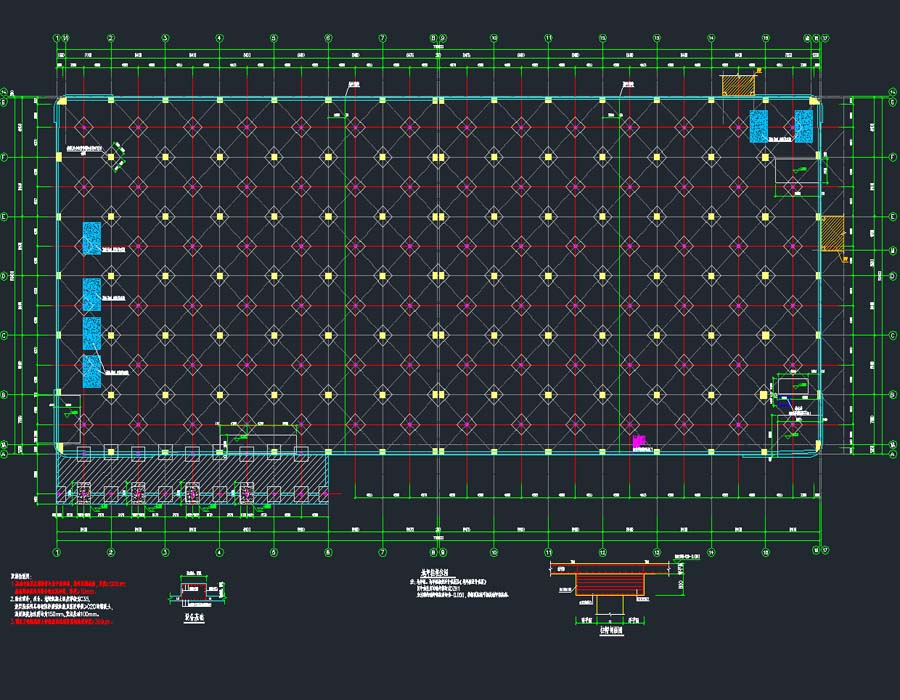

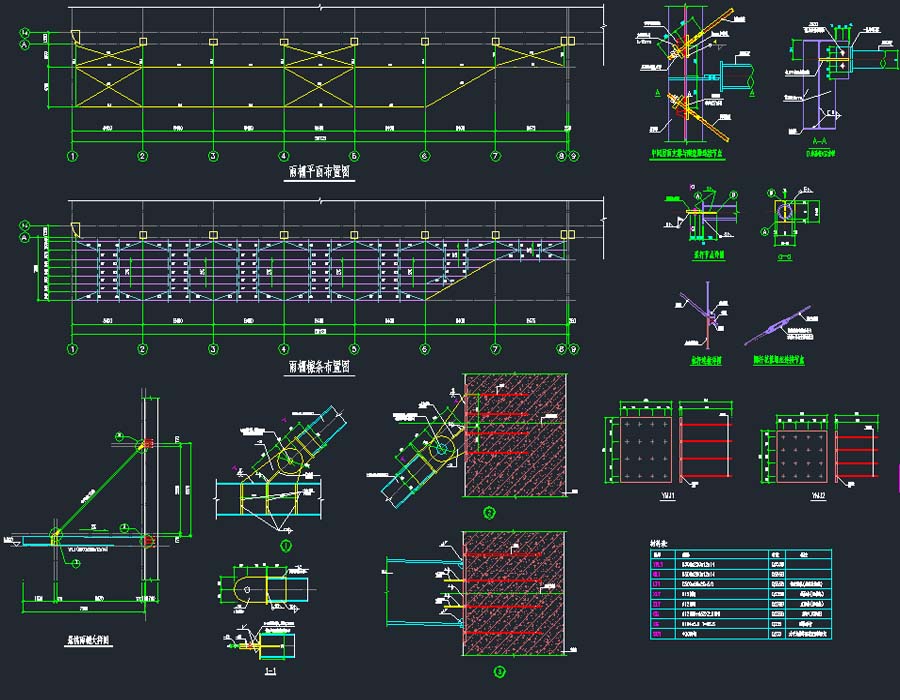

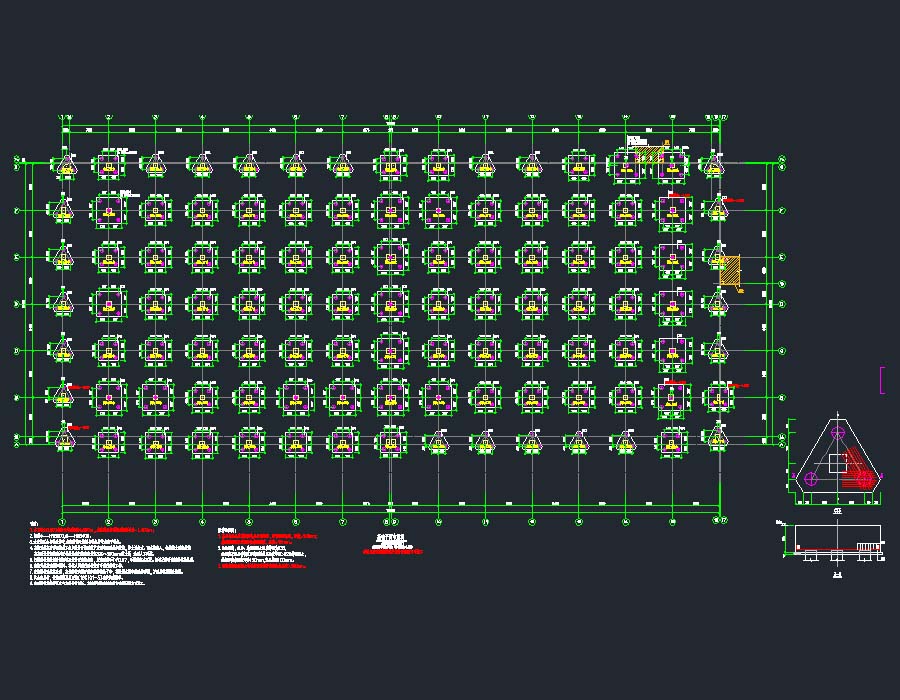

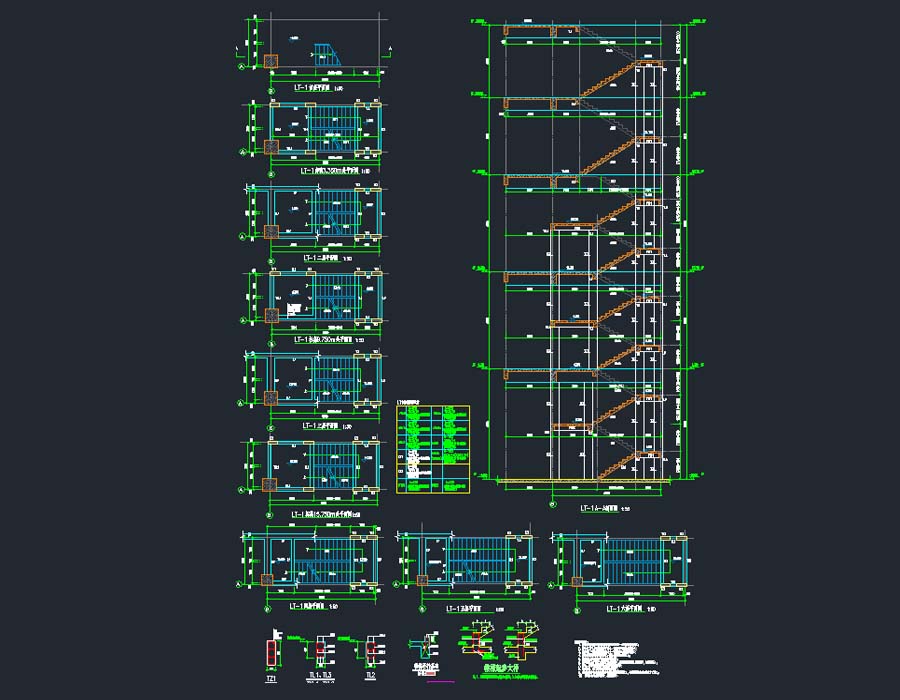

说明:该项目为某科技中山智能制造基地工程多栋车间结构专业施工图,总建筑面积约为30.86万平方米,结构体系为框架结构,基础形式为桩基础;其中1#栋MINI车间1地上8层,建筑高度为42.5米;3#栋MINI车间2地上6层,建筑高度为33.8米;3#栋照明车间1地上6层,建筑高度为31.7米;3#栋照明车间2地上6层,建筑高度为31.7米;4#栋照明车间3地上6层,建筑高度为30.05米;6#栋压铸车间地上3层,建筑高度为17.45米。图纸包括:结构设计总说明,楼层楼面墙柱平法施工图,结构板平法施工图,梁配筋图,结构板平法施工图,连廊结构施工图,楼梯大样图,平法施工图,梁平法施工图,墙身节点详图,混凝土结构设计总说明,钢结构设计总说明,预应力高强度混凝土管桩详图及施工说明,辅房基础平面布置图,辅房承台平面布置图,南北侧辅房承台详图,基础梁板施工图,桩位平面布置图,地坪桩布置图,基础梁配筋图。
