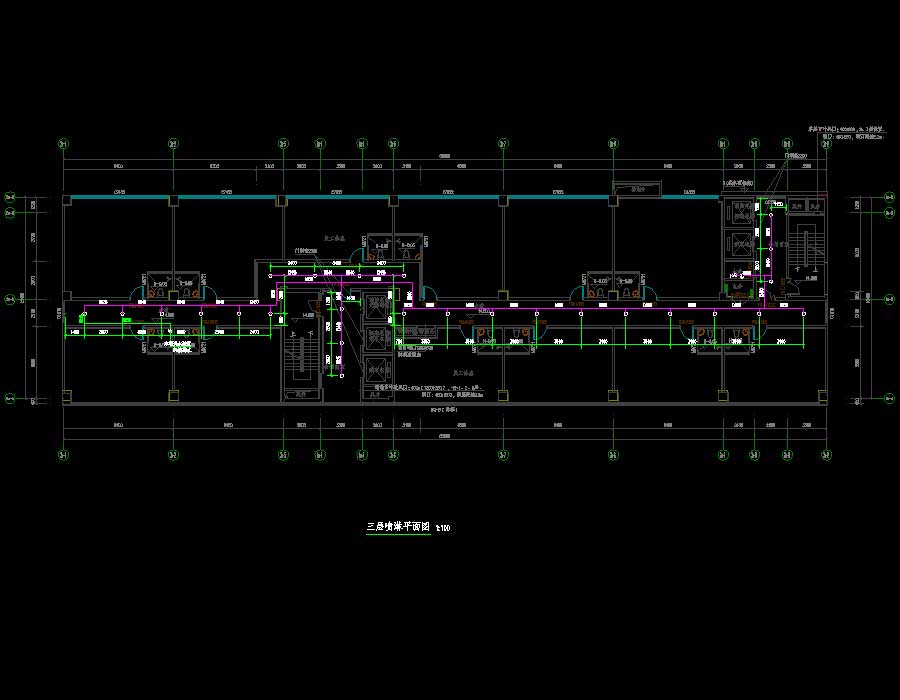

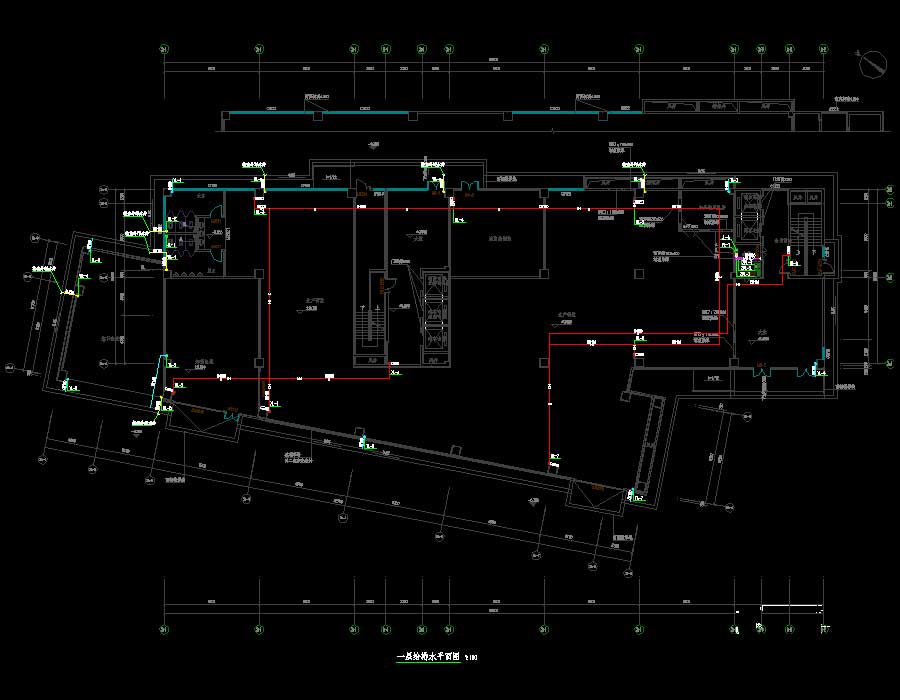

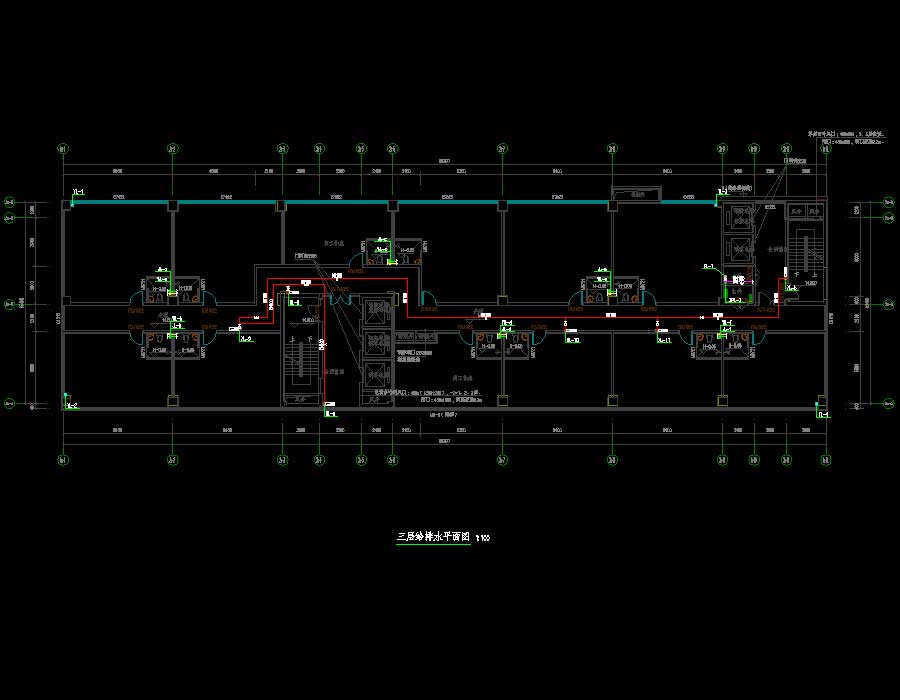

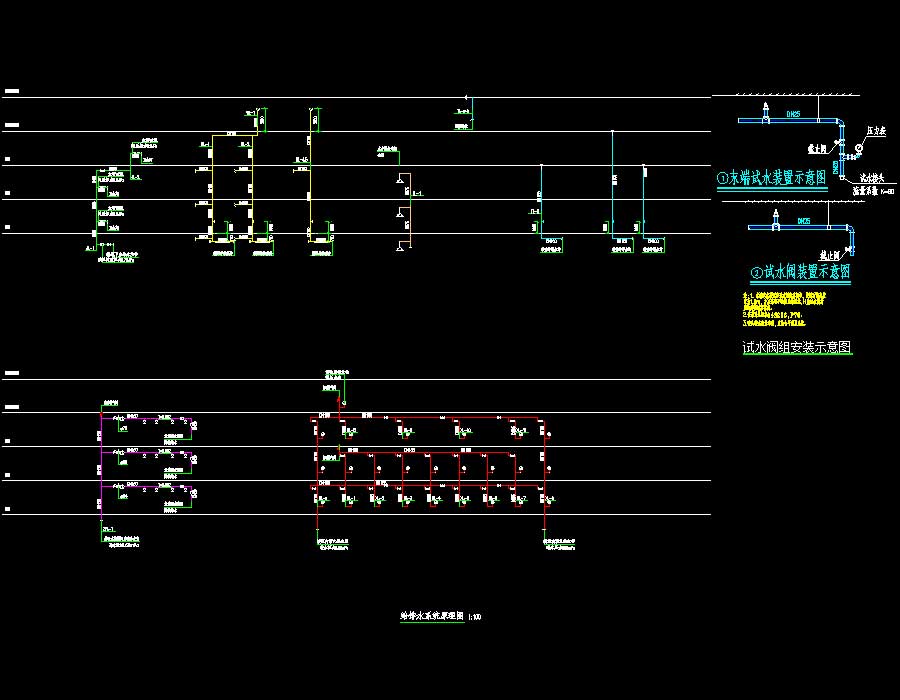

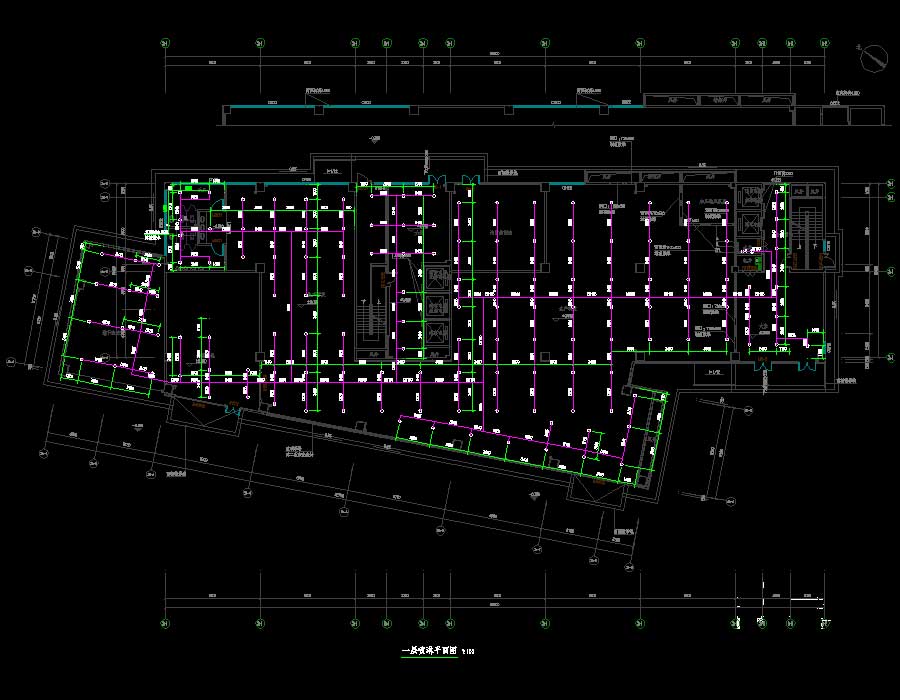

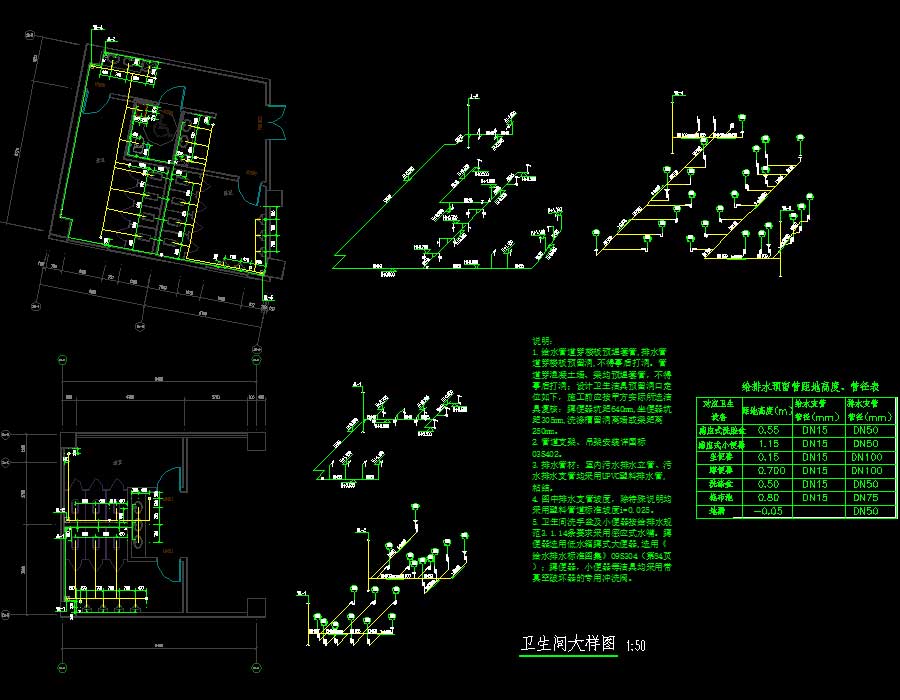

说明:该项目为某都市产业园区一期1号地块(二标段)2#、4#楼及地下室给排水施工图,建筑层数:地上3层,地下2层。图纸内容含:给排水设计、施工说明、一层、二层、三层给排水平面图、喷淋平面图、屋顶层给排水平面图、给排水系统原理图、卫生间大样图、穿人防围护结构的管道防护方法示意图 防爆地漏安装大样、负一层、负二层给排水平面图、喷淋平面图、给排水系统原理图、消防水泵房大样图、人防地下室战时给排水设计说明、预埋防爆地漏、顶板引入管防护阀门安装图 人防孔况表(战时)、防护密闭套管安装图 管道穿墙(顶板)大样图 图例、主要设备材料表、生活水箱、饮水水箱大样图 人防集水井大样图。
