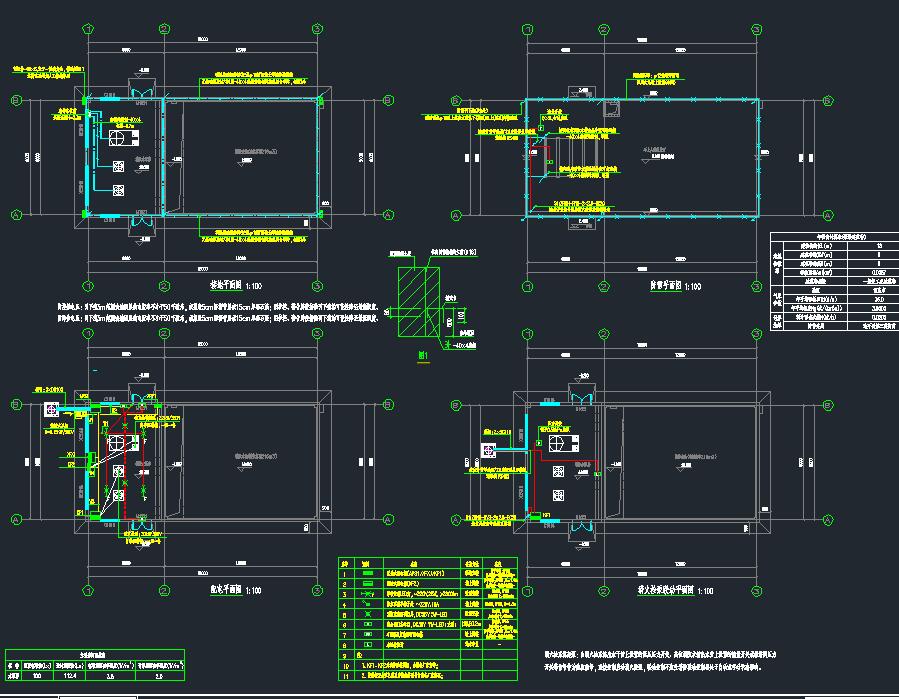

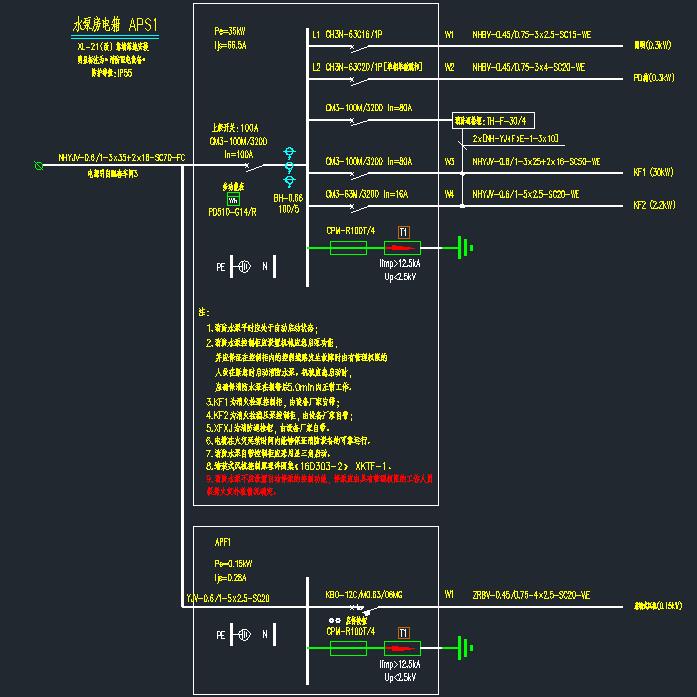

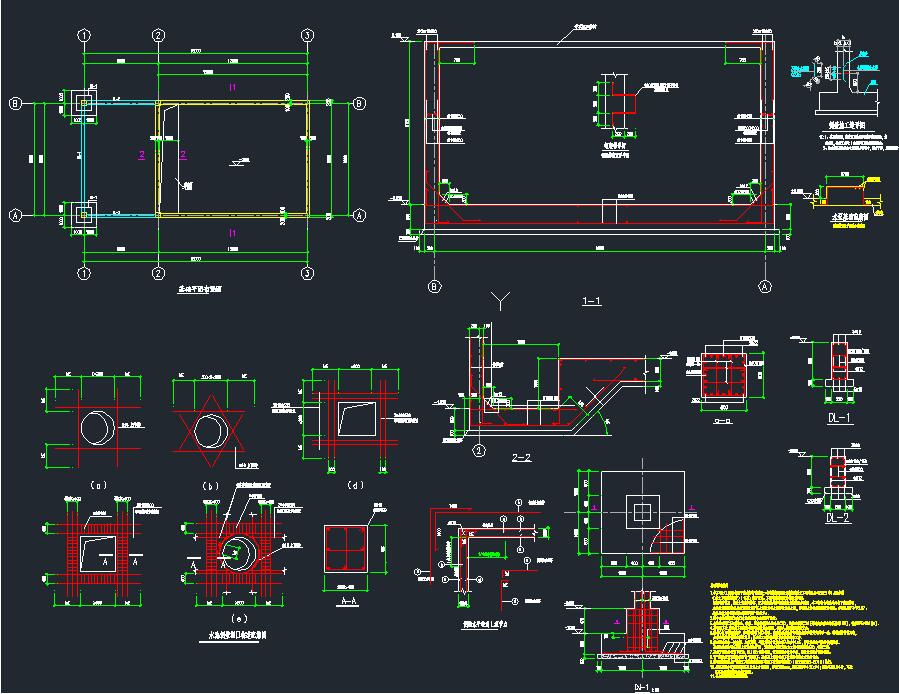

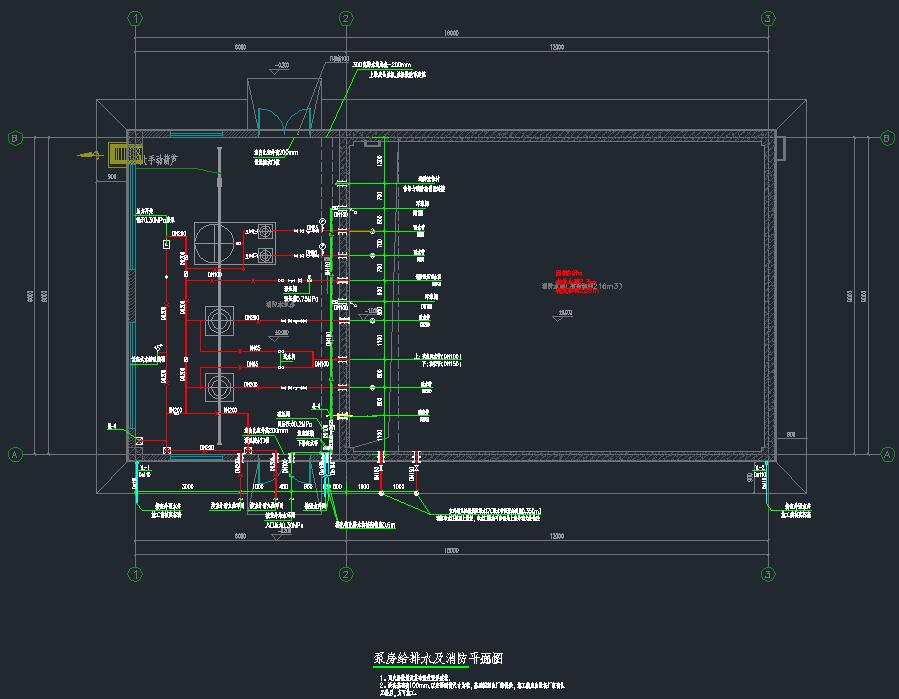

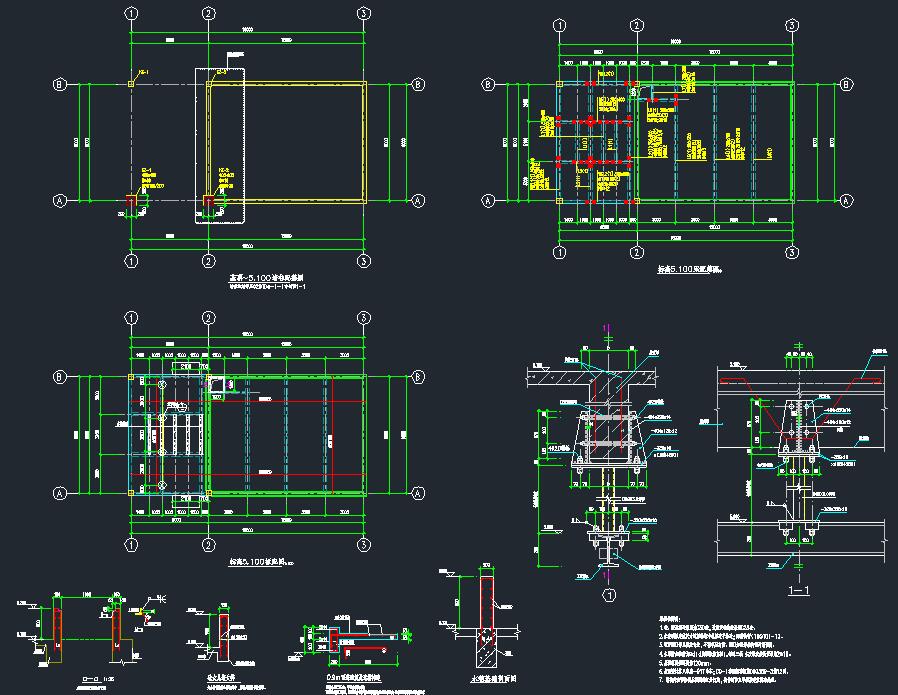

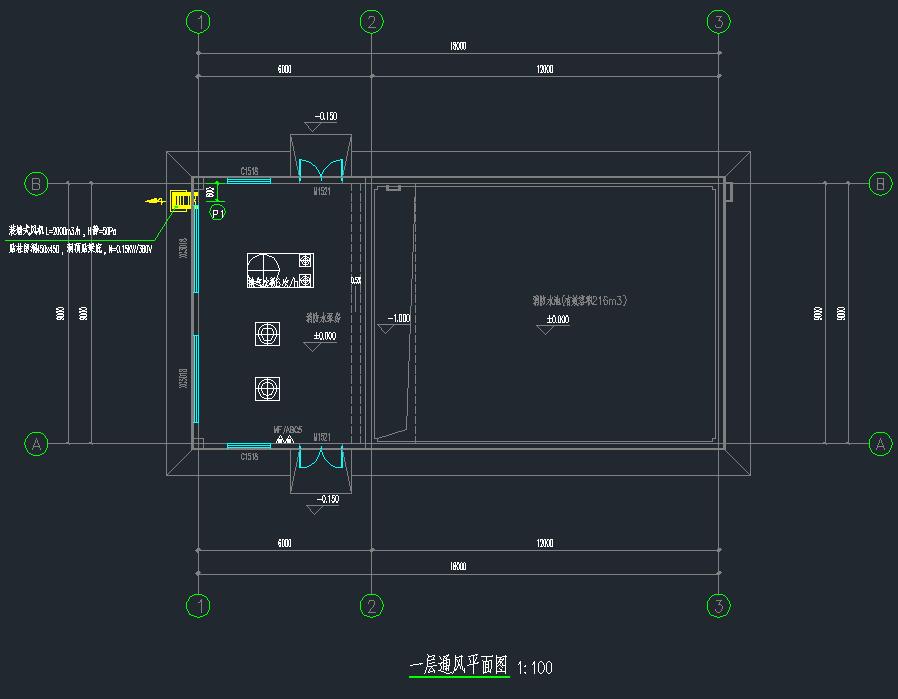

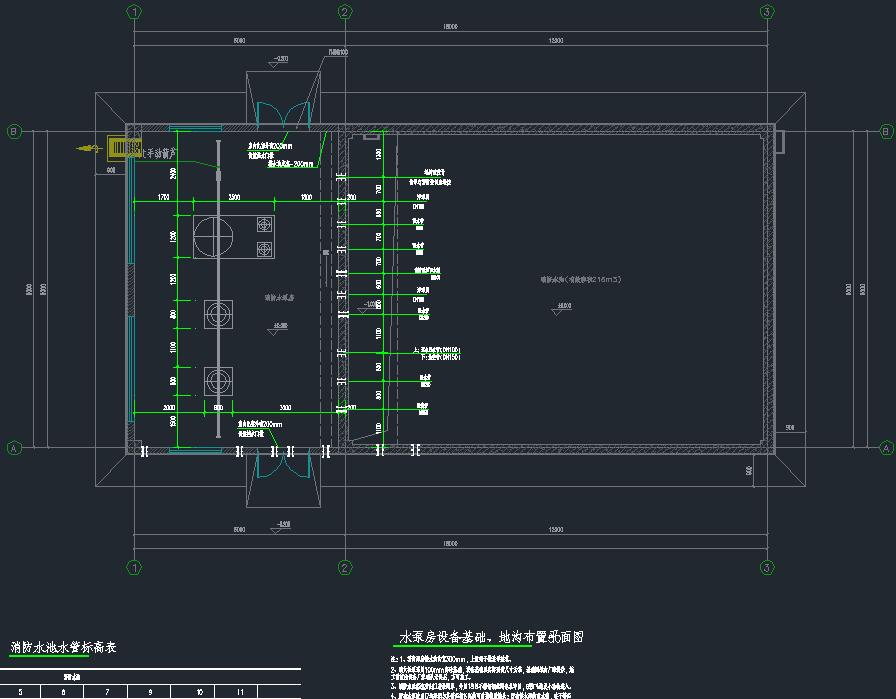

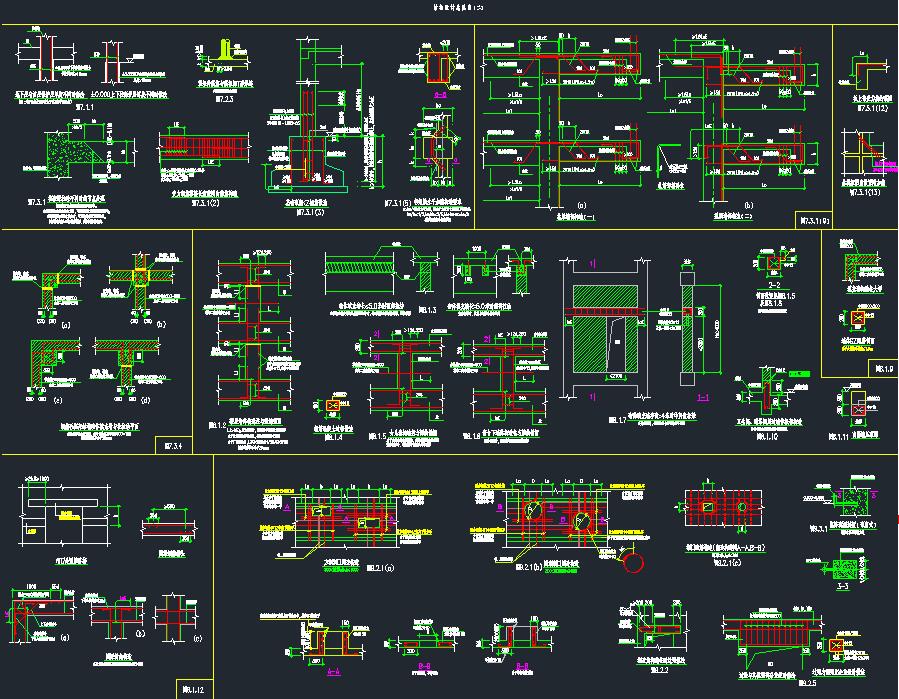

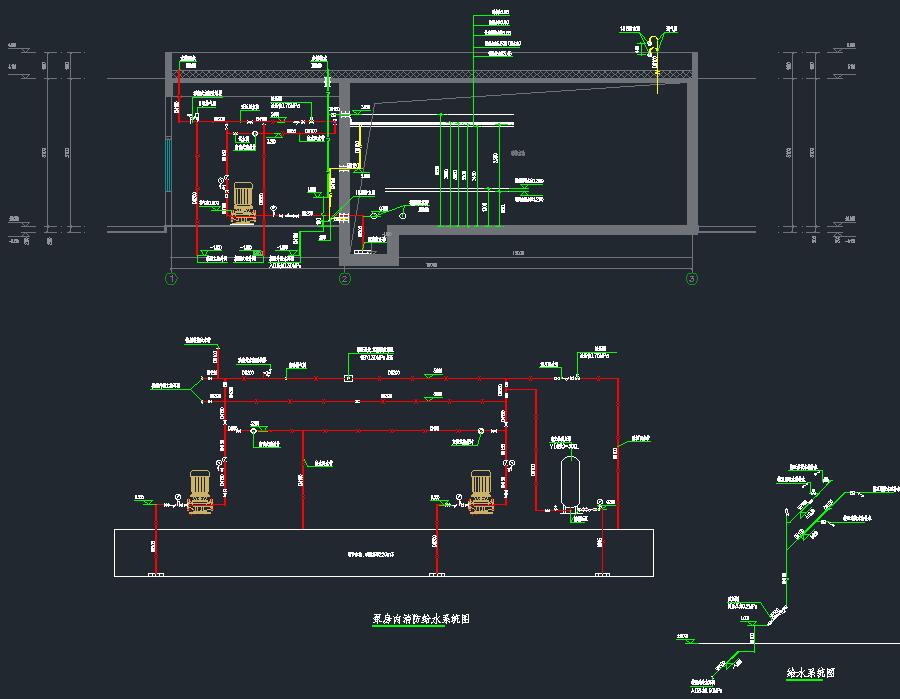

说明:某电机高端制造项目的综合站房结构、给排水、电气、暖通施工图,总建筑面积:172.96平方米。建筑占地面积:172.96平方米;建筑高度为:5.250米,建筑层数:单层建筑(1F)。车间主体结构型式为混凝土框架结构,屋顶采用混凝土屋面;5. 抗震设防烈度:6度;设计使用年限:25年。本工程主体结构为钢筋混凝土框架结构。结构嵌固端位于基础顶部。给排水内含消火栓加压系统及配套的给水排水、消防等管道系统。电气设计范围为配电系统、照明系统、建筑物防雷和接地系统及安全措施。暖通为综合站房整体通风换气系统;图纸内容含结构设计总说明、基础平面布置图、上部结构施工图和消防水泵房给排水设计说明、设备及主要材料表、抗震支架大样图、泵房给排水及消防平面图、水泵房设备基础、地沟布置平面图 、屋顶层给排水平面图及雨水系统图、泵房内消防给水系统图及剖面图、屋顶水箱大样图和电气设计施工说明、主要设备材料表、防雷接地大样图、配电系统图、应急照明说明、接地平面图、防雷平面图、配电平面图、消火栓泵联动平面图、暖通设计与施工说明、设备及主要材料表、通风平面图等。
建筑面积:172.96㎡地上层数:1层建筑高度:5.25m地下层数:高度类别:低层图纸深度:施工项目地址:重庆市设计时间:2022建筑风格:现代效果图:无
