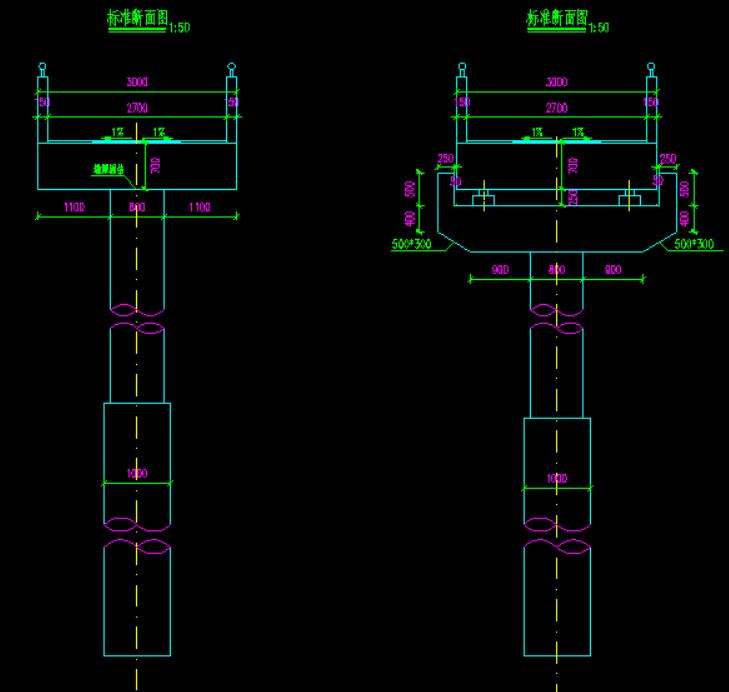

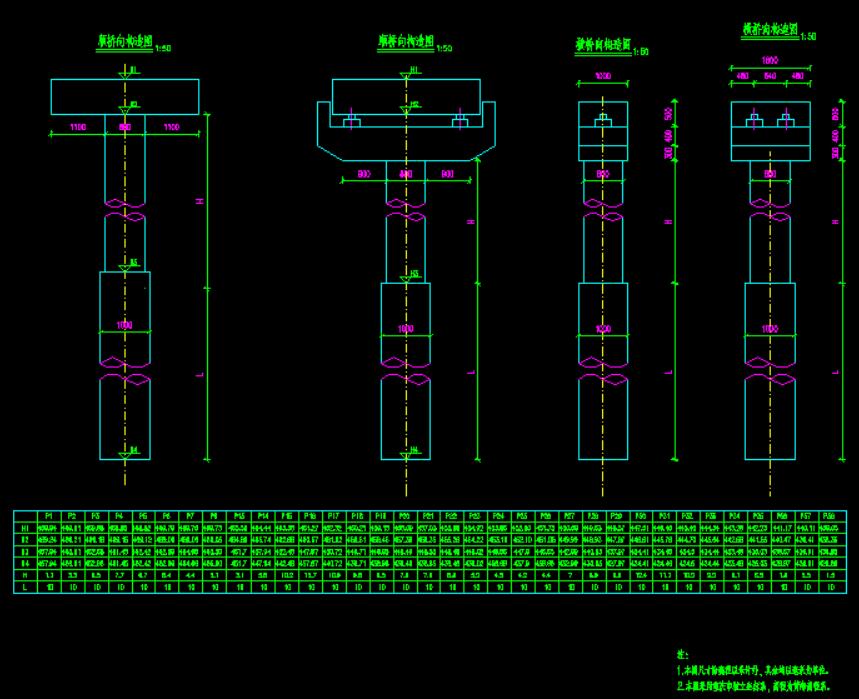

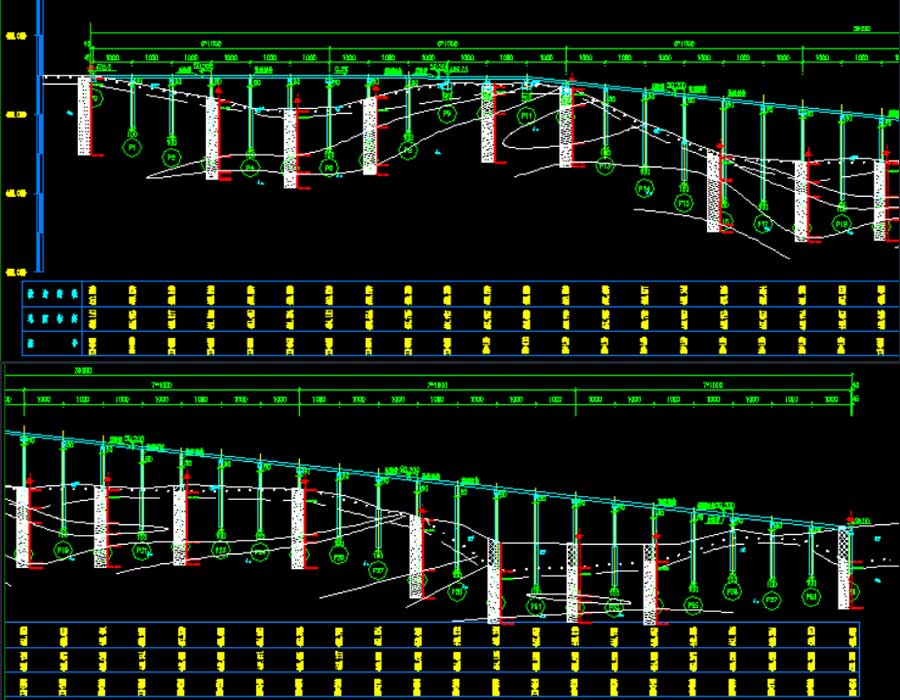

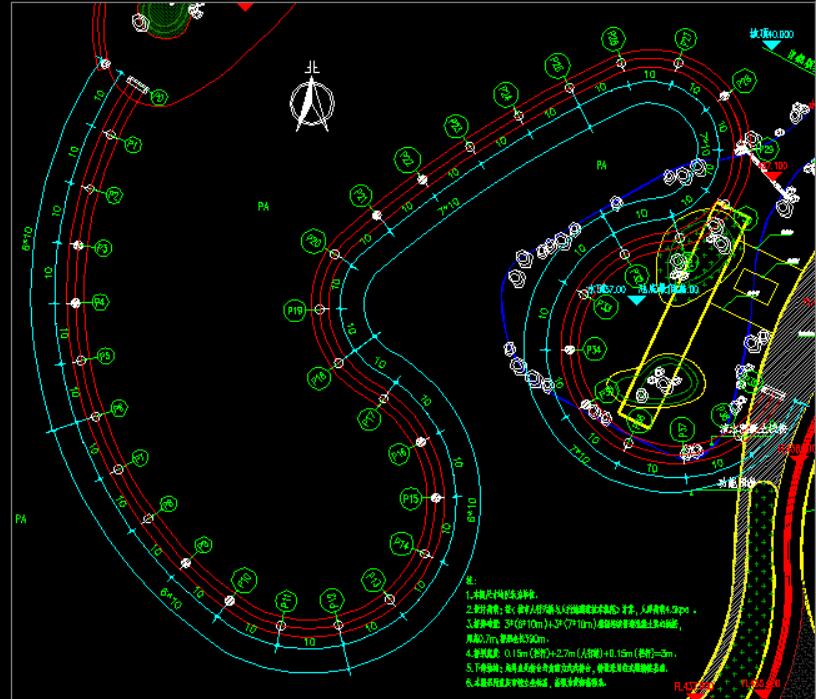

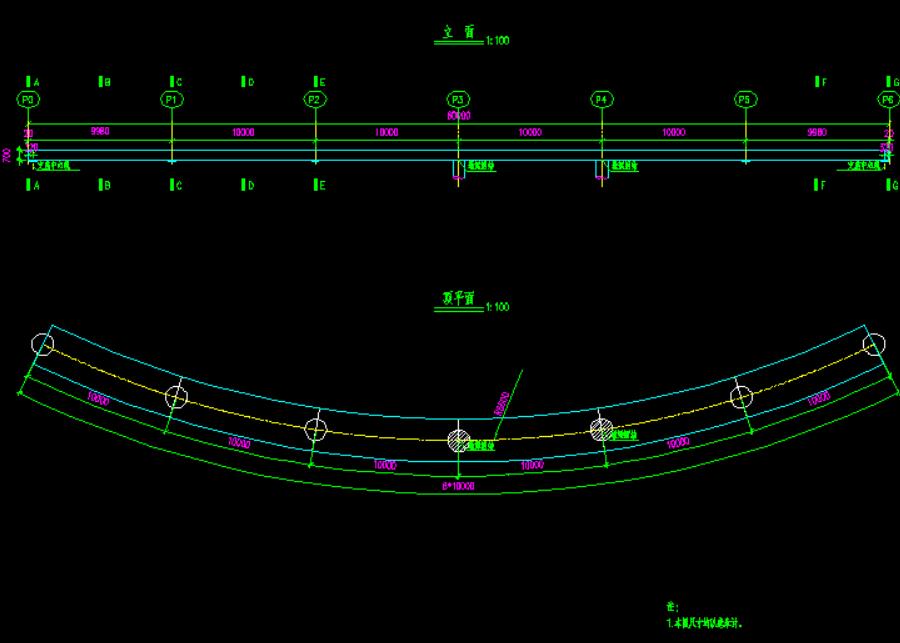

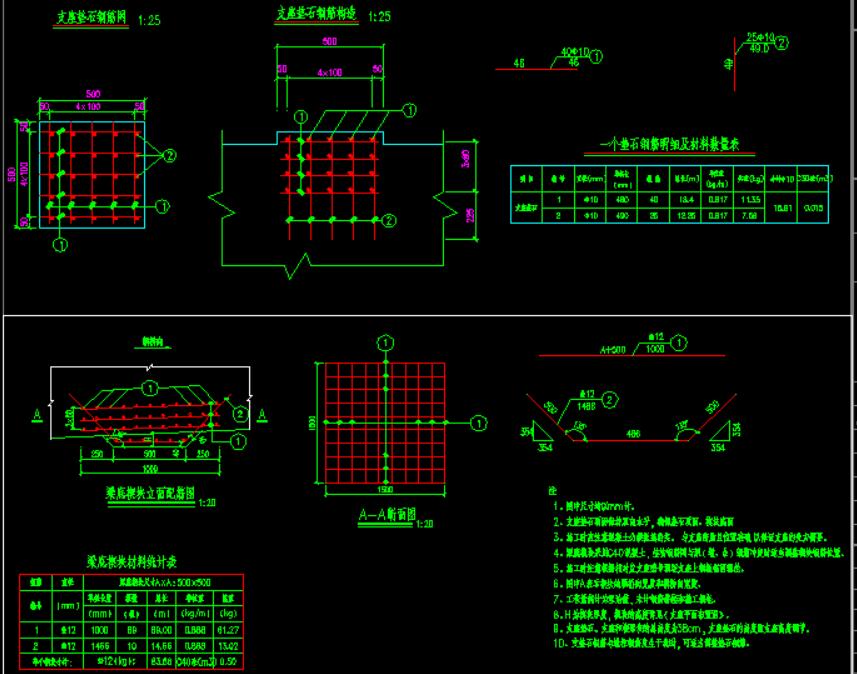

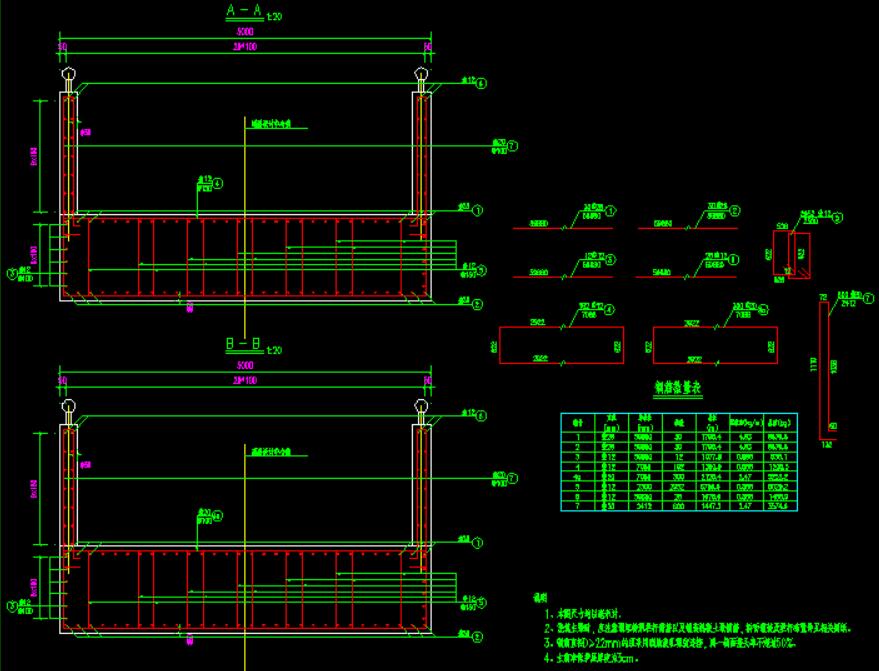

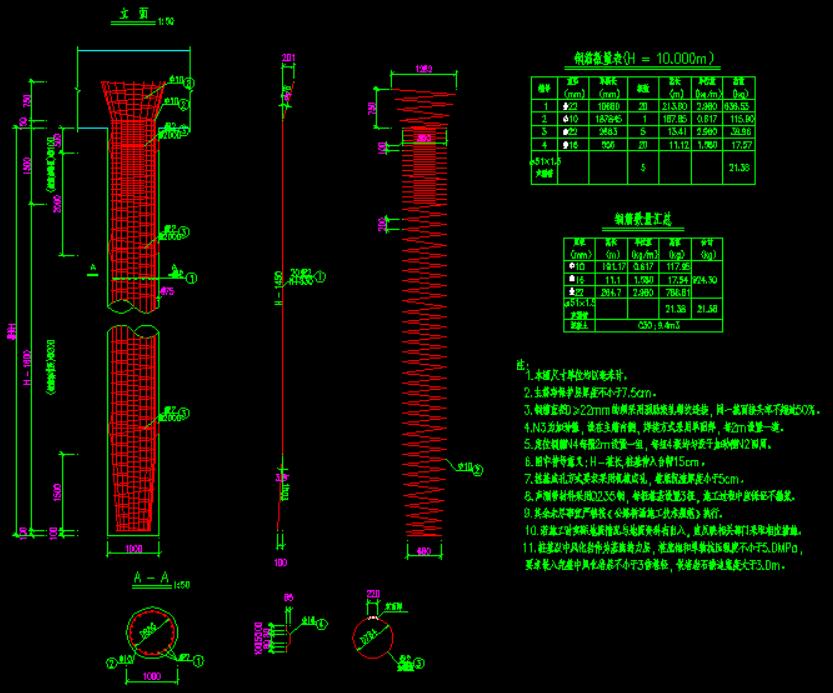

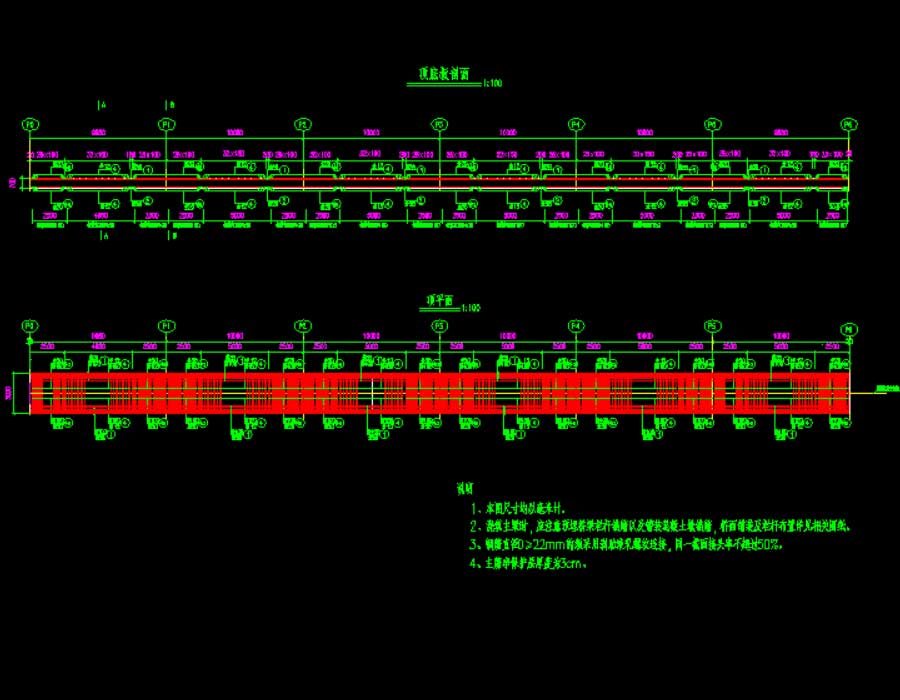

说明:某公园景观提升工程——混凝土栈桥及钢箱梁桥全套施工图,其中,混凝土栈桥,桥梁全长均为390m,桥宽3m,为现浇实心板连续梁结构。桥面宽度: 0.15m(栏杆) 2.7m(人行道)+0.15m(栏杆)=3.0m。桥面横坡:双向单向1.5%,桥面纵坡:0.3%,11%,设计基准期:100年,设计安全等级:一级,设计环境类别:Ⅱ类。钢箱梁桥,桥梁平面布置呈T字形,最大跨度为35m,桥宽4.8m,为钢箱连续梁桥。桥面宽度: 0.25m(栏杆) 4.3m(人行道)+0.25m(栏杆)=4.8m。桥面横坡:双向单向1.5%,桥面纵坡:0.3%,5.65%,设计基准期:100年,设计安全等级:一级,设计环境类别:I类。图纸内容含混凝土栈桥:施工图设计说明、工程数量表、桥梁平面图及立面图、断面布置图、主梁/桥墩/桥台一般构造图、台帽/主梁/墩柱/桩基/盖梁钢筋构造图、桥梁铺装构造图、支座布置图、坐标图、支座垫石及楔形块构造图。钢箱梁桥:说明、工程数量表、平面布置图及立面图、钢箱梁构造图、桥台一般构造图、桥墩及基础一般构造图、桥台钢筋构造图、桥墩墩身钢筋构造图、基础钢筋构造图、支座布置示意图、栏杆一般构造图、排水一般构造图、桥面铺装构造图、伸缩缝构造图等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2019建筑风格:效果图:无
