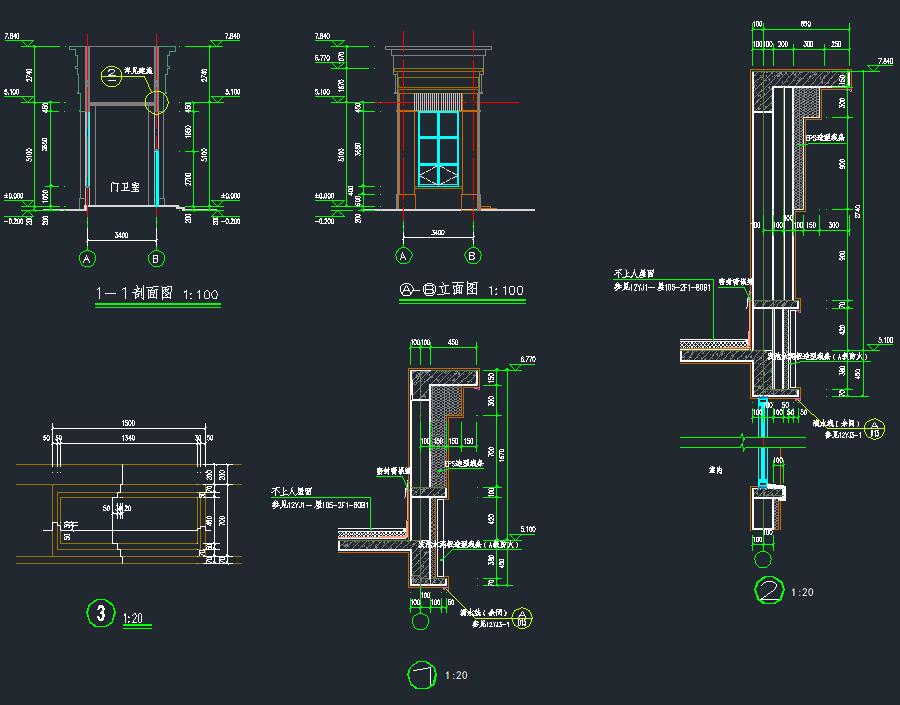

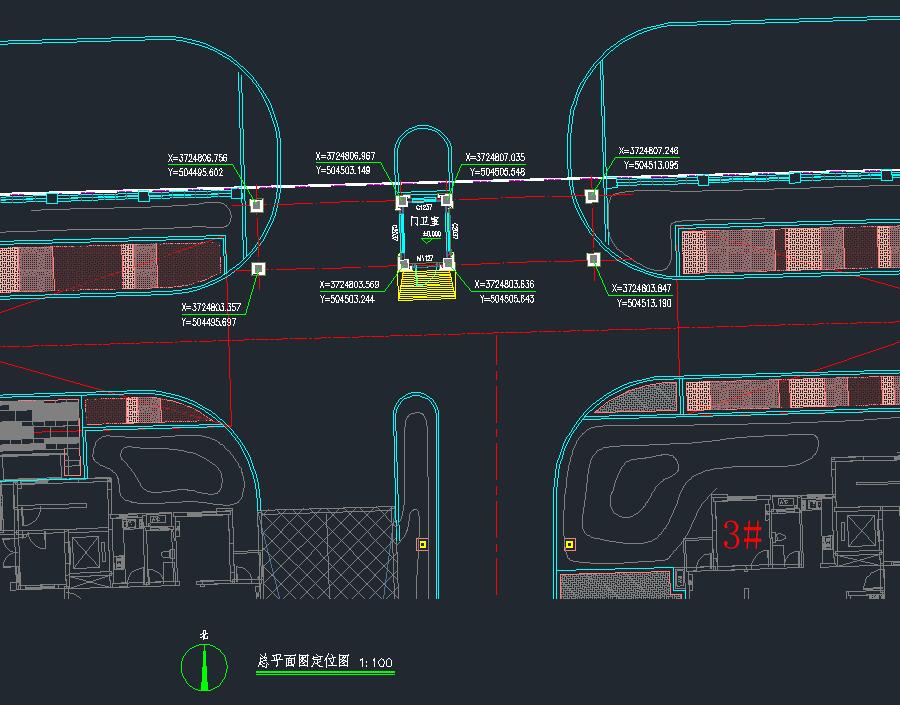

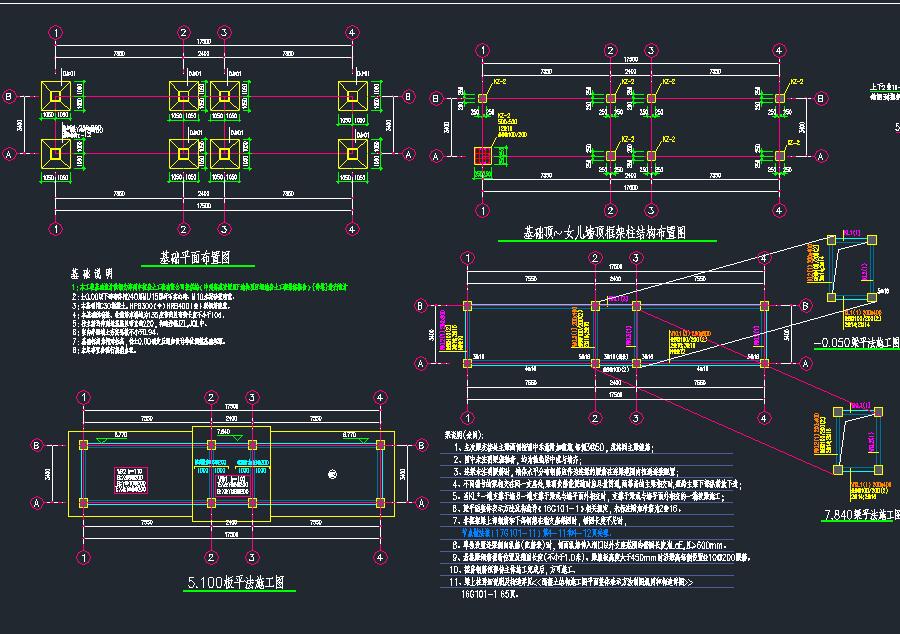

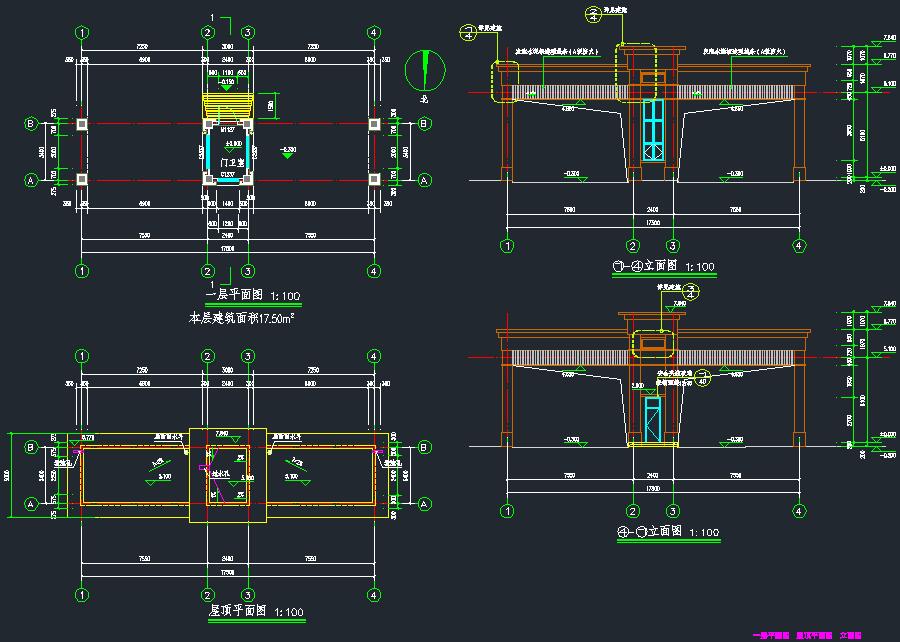

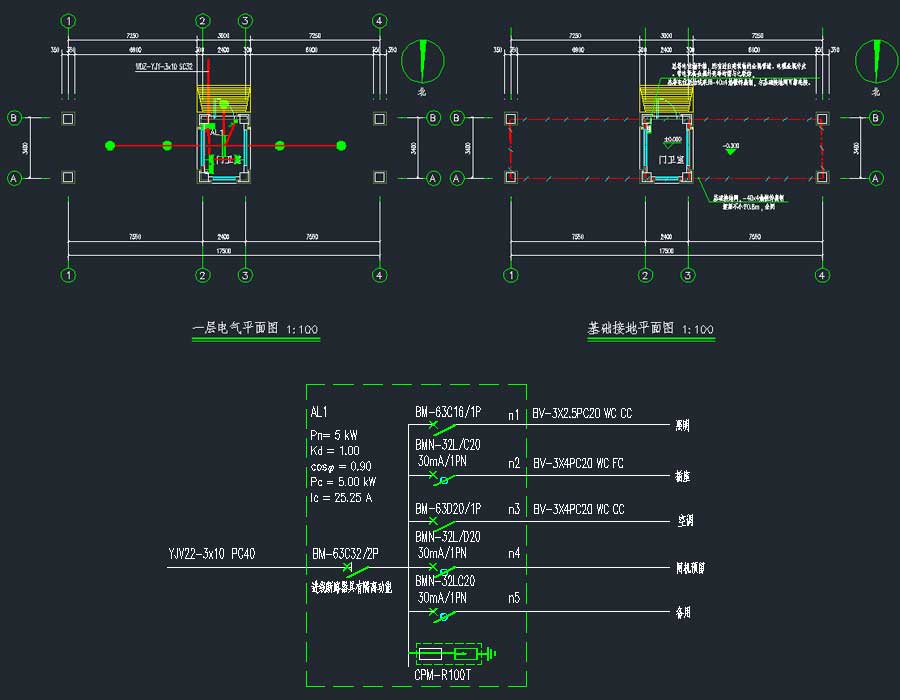

说明:某住宅小区两个大门建筑、结构、电气施工图,其中,西大门的总建筑面积为15.76平方米,地上主体一层,层高3.9米,建筑高度4.2米,建筑合理使用年限为50年。结构形式为框架结构,抗震设防烈度为六度。北大门的总建筑面积为9.99平方米,地上主体一层,层高5.1米,建筑高度5.3米,建筑合理使用年限为50年。结构形式为框架结构,抗震设防烈度为六度。图纸内容含建筑设计总说明、节能设计表、总平面图定位图、平面图、立面图、剖面图、结构总说明、基础平面布置图、框架柱结构布置图、梁/板平法施工图、大样图、电气设计说明、系统图、电气平面图、基础接地平面图。
