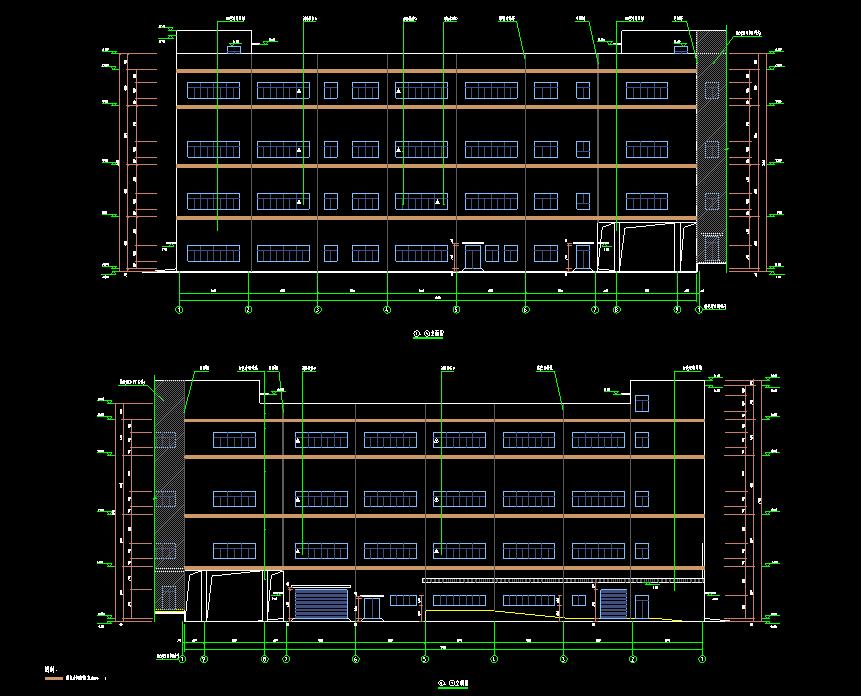

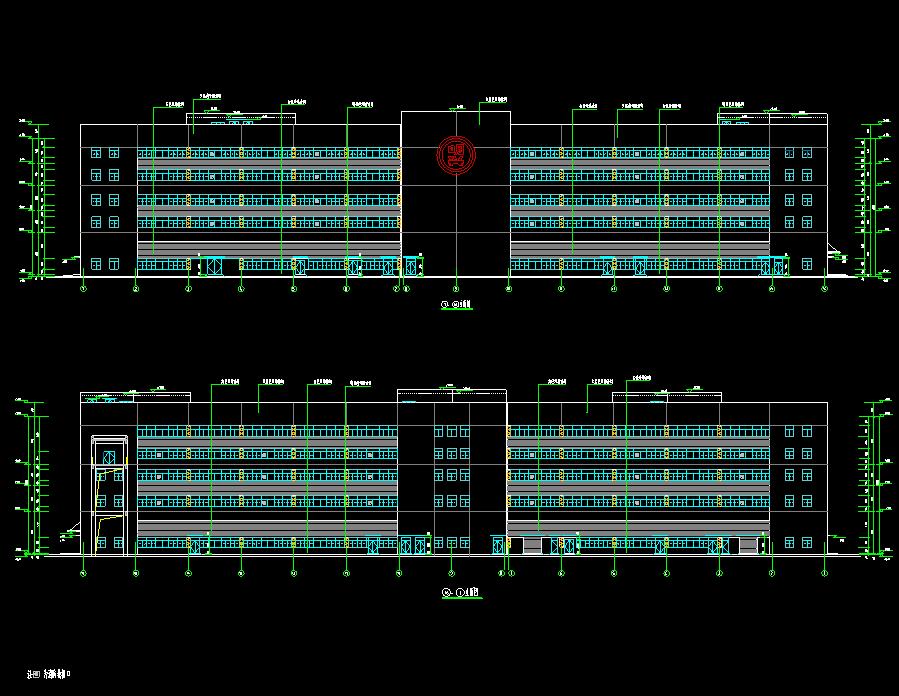

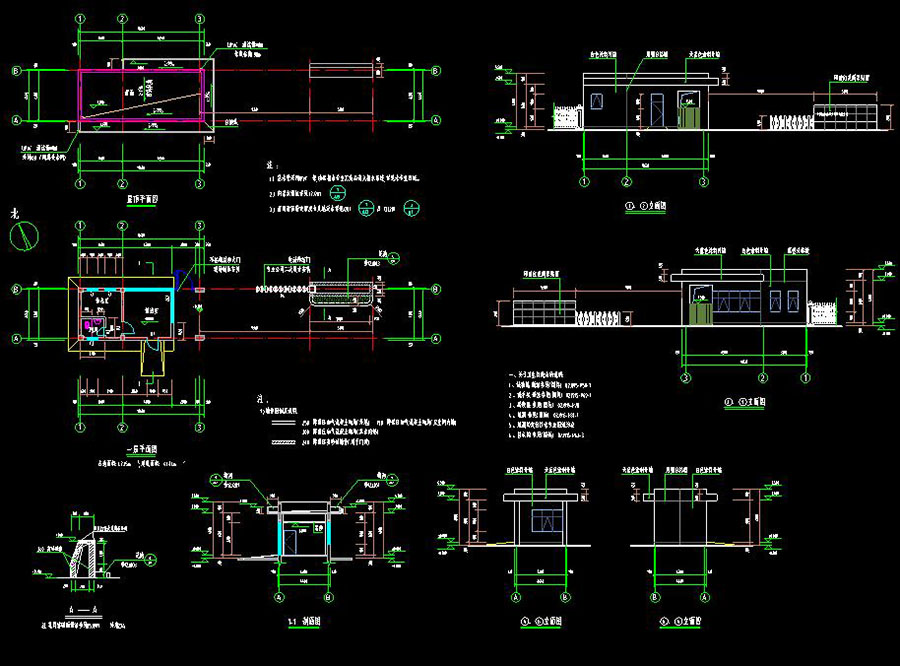

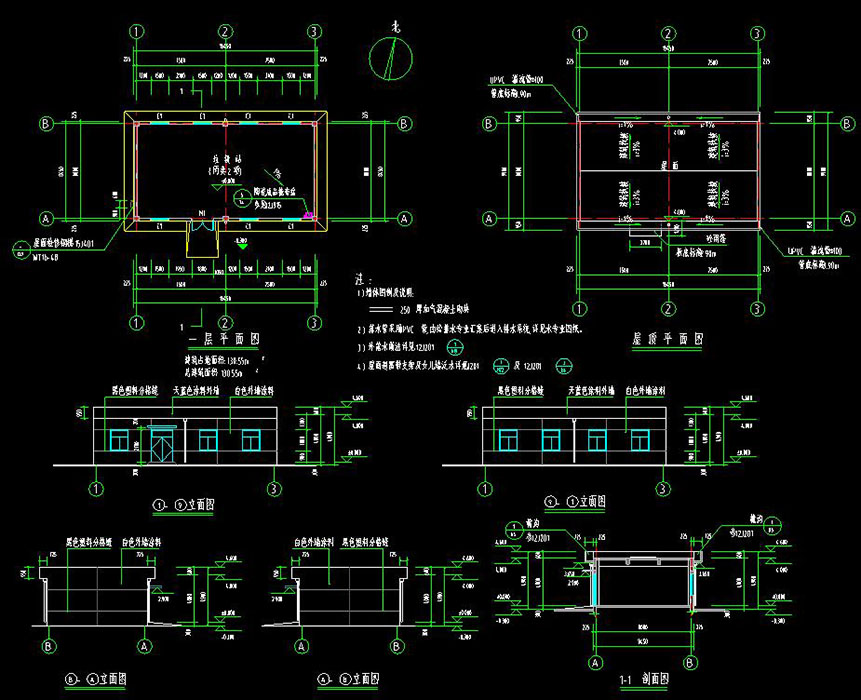

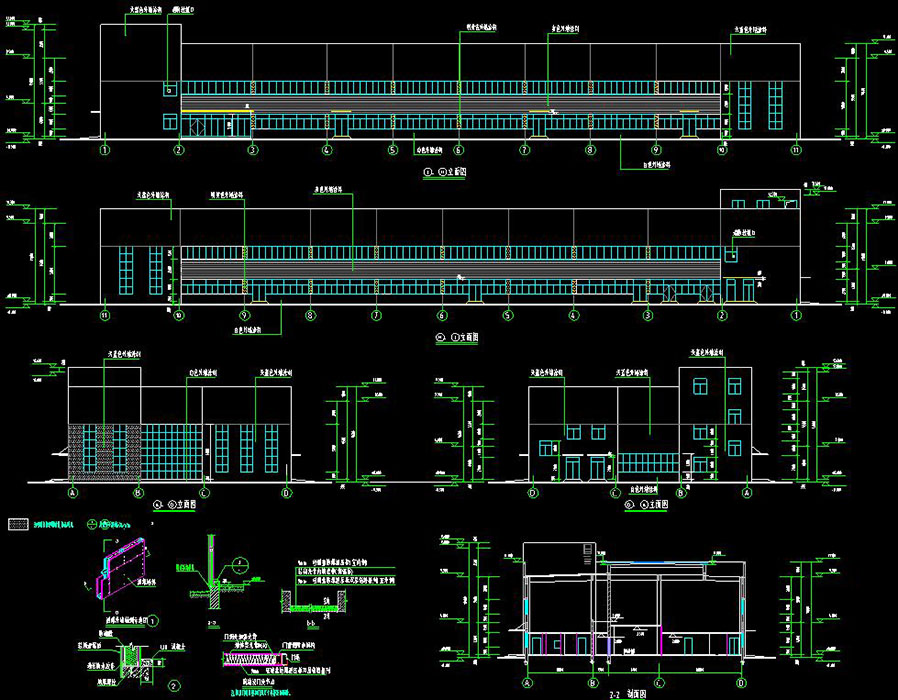

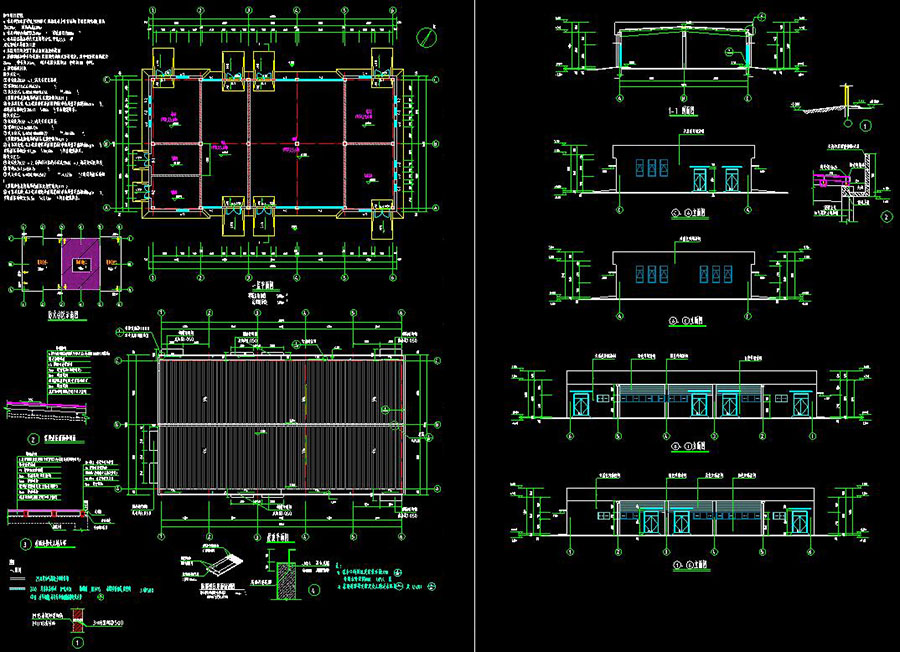

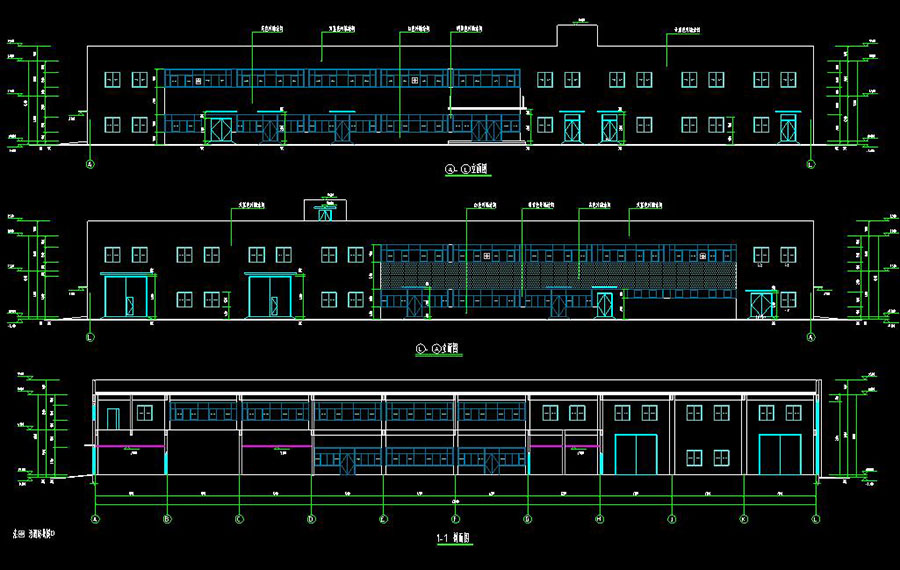

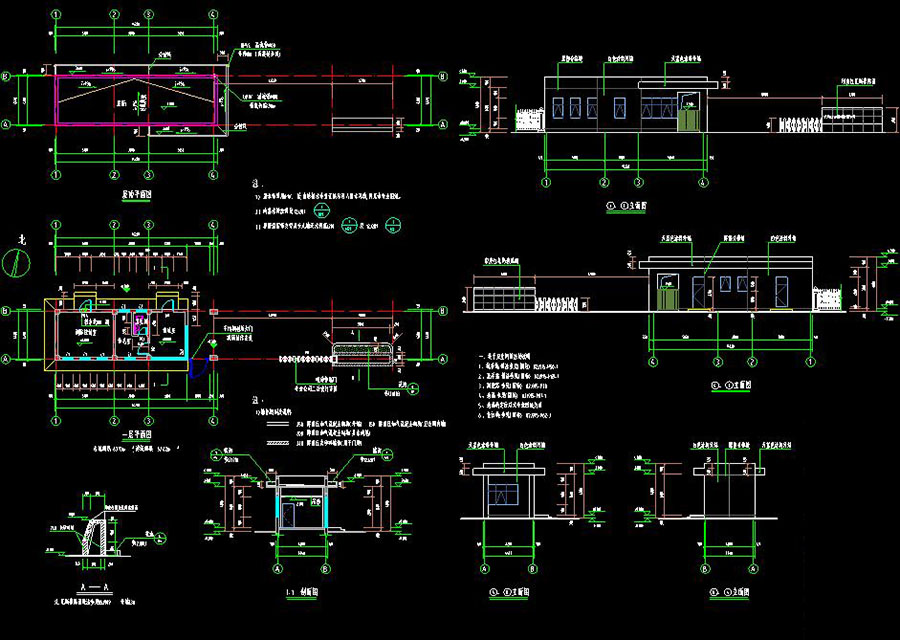

说明:制药有限公司易地改造项目(一期)一二车间、动力中心、提取车间、危险品库、垃圾站、连廊、门房1、2建筑施工图,一车间地上3层,二、三层局部有夹层,建筑高度为23.81m,总建筑面积34784.4㎡,钢筋混凝土框架结构,二车间地上2层,建筑高度为10m,总建筑面积2898㎡,钢筋混凝土框架结构,动力中心地上2层,建筑高度为8.41m,总建筑面积2788.9㎡,钢筋混凝土框架结构,提取车间地上4层,建筑高度为23.53m,总建筑面积7995.69㎡,钢筋混凝土框架结构,危险品库地上1层,建筑高度为4.8m,总建筑面积508㎡,钢筋混凝土框架结构,垃圾站地上1层,建筑高度为4.3m,总建筑面积130.55㎡,框架结构,连廊地上2层(一层架空),建筑高度为17.8m,总建筑面积68.54㎡,框架结构,门房1、2地上1层,建筑高度为3.9m,总建筑面积57.42、41.44㎡,框架结构。图纸包含:图纸目录,总平面及竖向布置图,道路详图,围墙详图,建筑设计总说明,工程做法,门窗表,各层平面图,吊顶平面图,屋顶平面图,剖面图,防火分区示意图,立面图,楼梯详图,卫生间详图,地面装修示意图,配电室详图等
建筑面积:34784.4,2898,2788.9,7995.69,508,130.55,68.54,57.42,41.44㎡建筑高度:23.81,10,8.41,23.53,4.8,4.3,17.8,3.9,3.9m地上层数:3,2,2,4,1,1,1,1层地下层数:高度类别:低层图纸深度:施工项目地址:广东省设计时间:2017效果图:无建筑风格:现代
