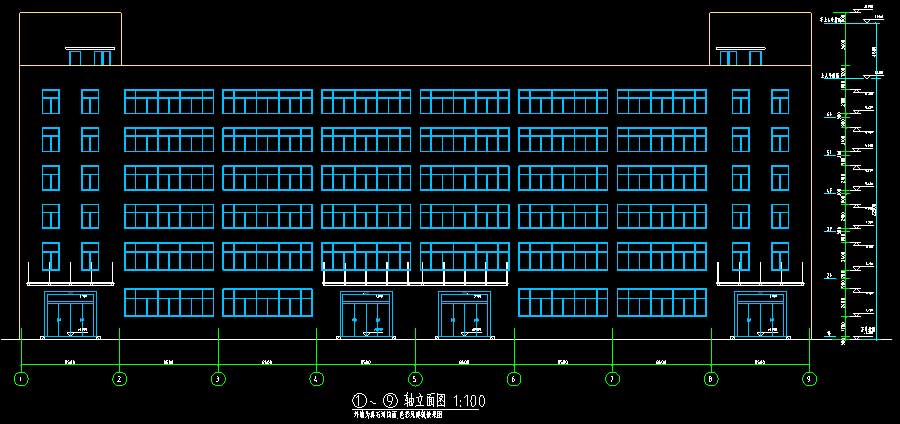

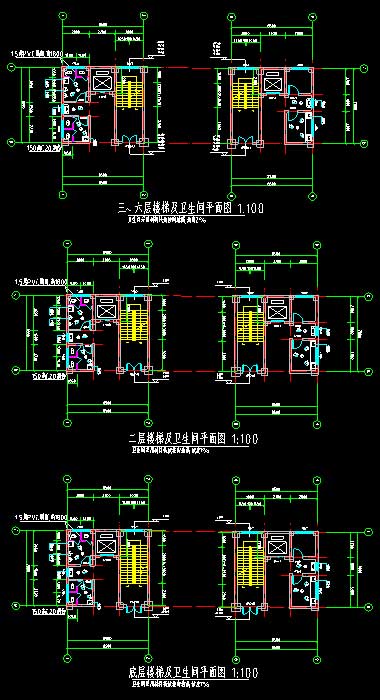

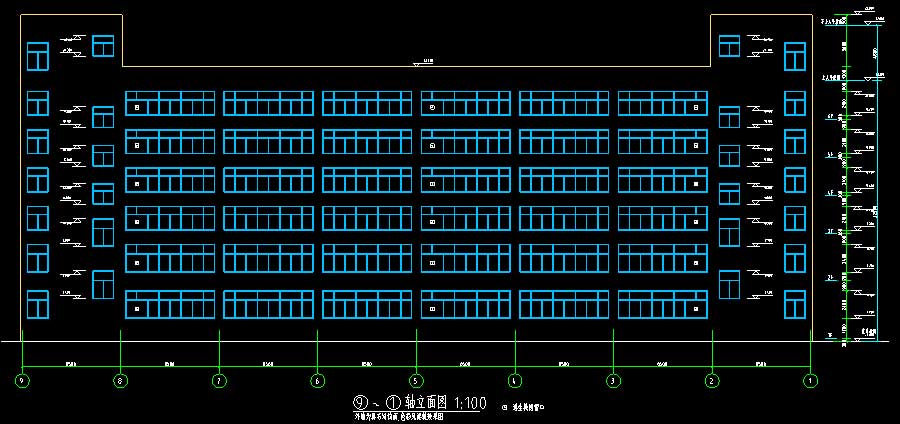

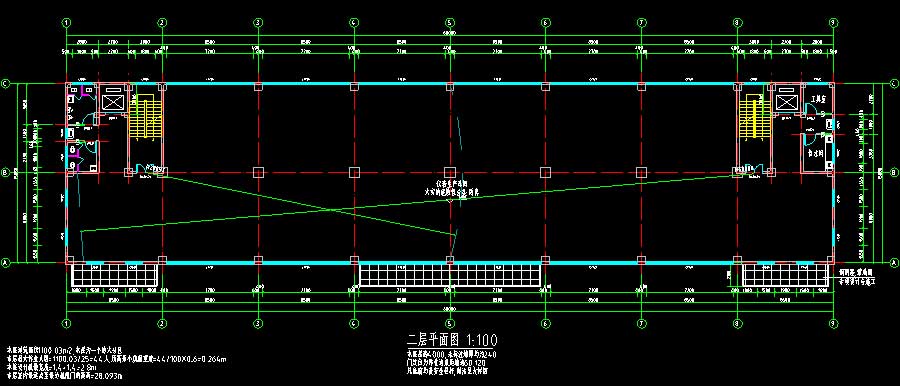

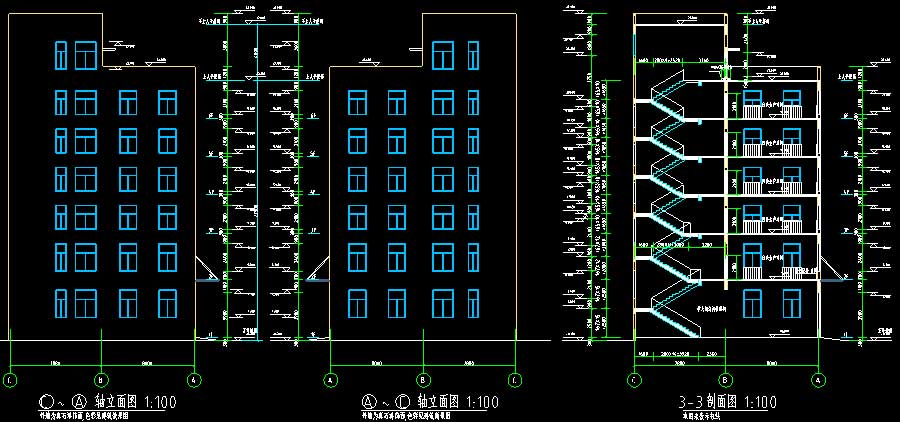

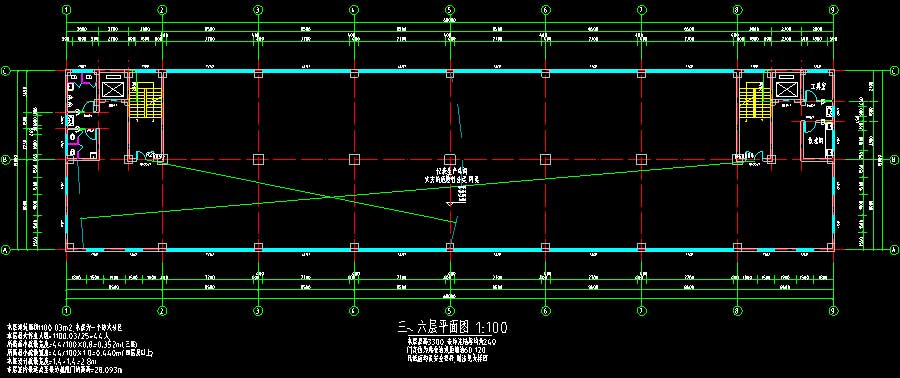

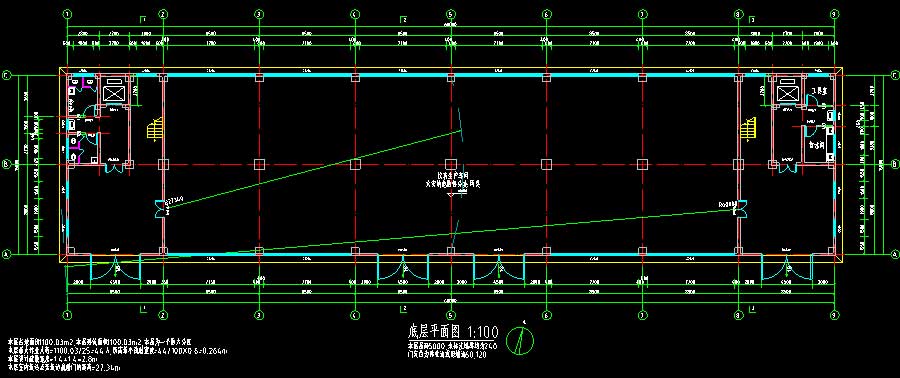

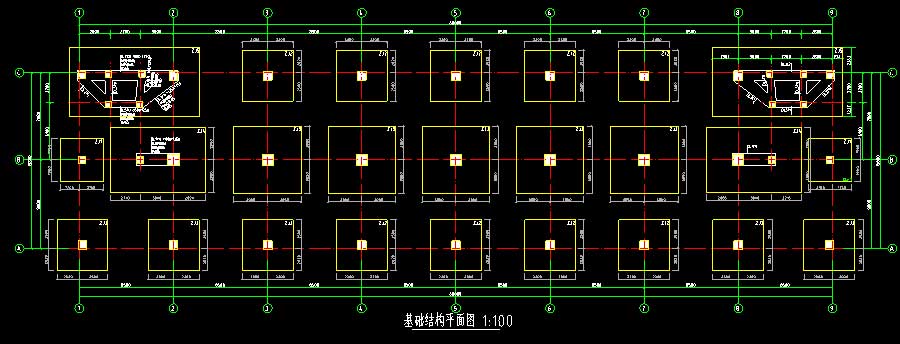

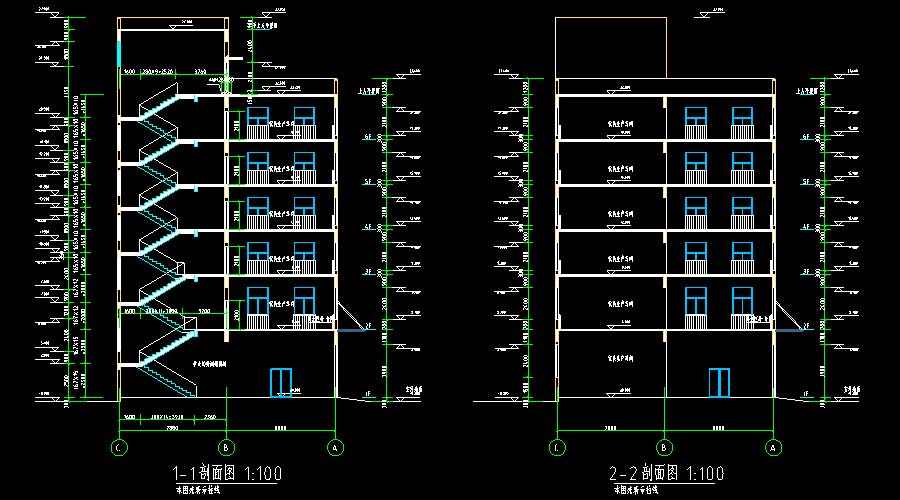

说明:该项目为某仪表生产车间建筑、结构施工图,抗震设防烈度为7度,设计基本地震加速度值0.10g,主要结构形式为混凝土框架结构,建筑高度为22.5米,地上层数6层,总建筑面积为6742平方米,建筑基底面积为1100平方米。图纸内容含:建筑:建筑说明,平面图,立面图,剖面图,建筑大样图,防烟分区平面图,楼梯及卫生间平面大样图,建筑装饰做法表;结构:结构说明,基础结构平面图,结构详图,柱标注图,梁X向标注图,梁Y向标注图,机房屋面梁标注图,机房屋面板标注图,二层板标注图,三~机房层板标注图,楼梯结构图等等。
