建标库图纸模型 > 多类专业 > 住宅 > 某住宅区多栋叠拼+独栋别墅施工图3313930910
<< 返回列表
某住宅区多栋叠拼+独栋别墅施工图3313930910文件大小:323.26M推荐人:大橙子吧图纸张数:1203张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:1079~2772.88,51173.82㎡地上层数:4,2层建筑高度:低于12.35m地下层数:1,1层高度类别:多层图纸深度:施工项目地址:北京市设计时间:2011建筑风格:效果图:无

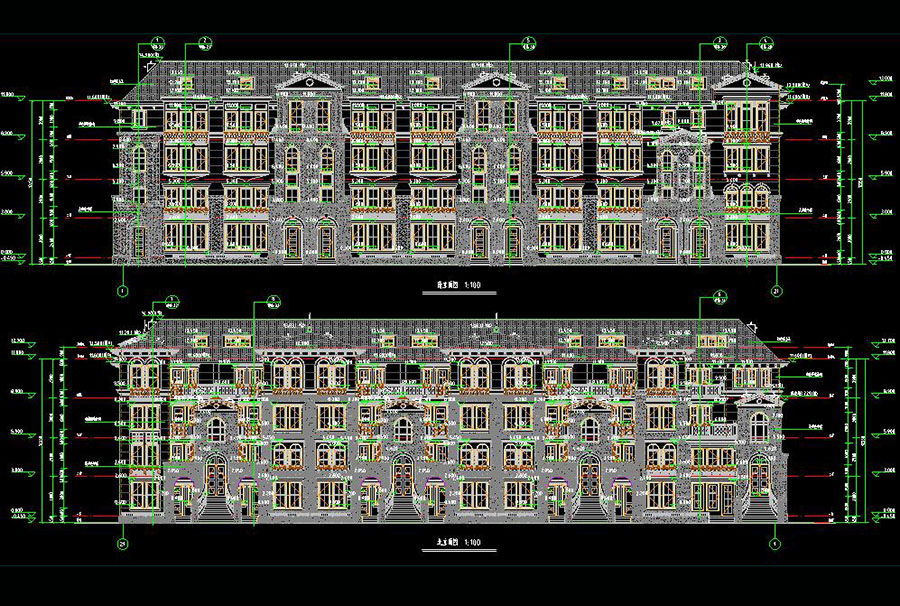

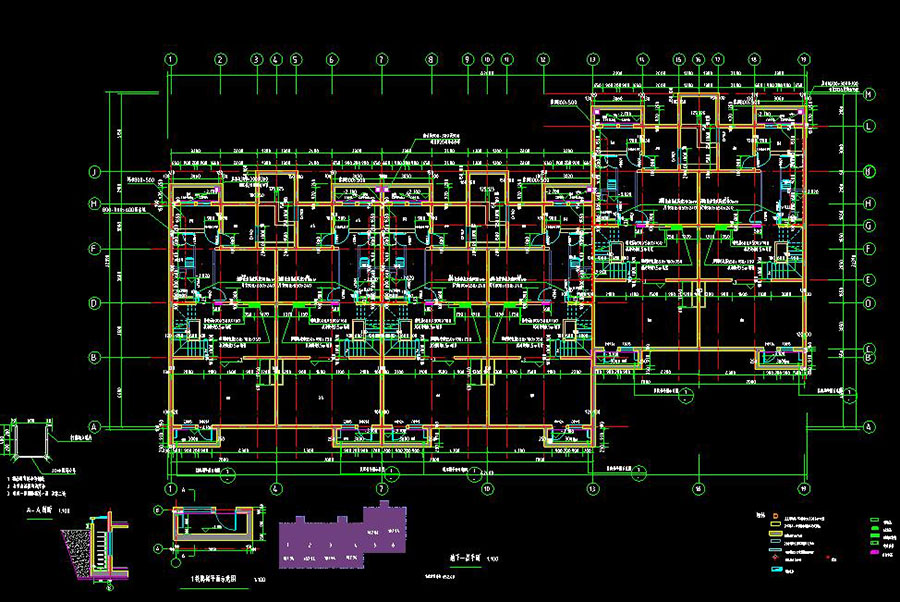

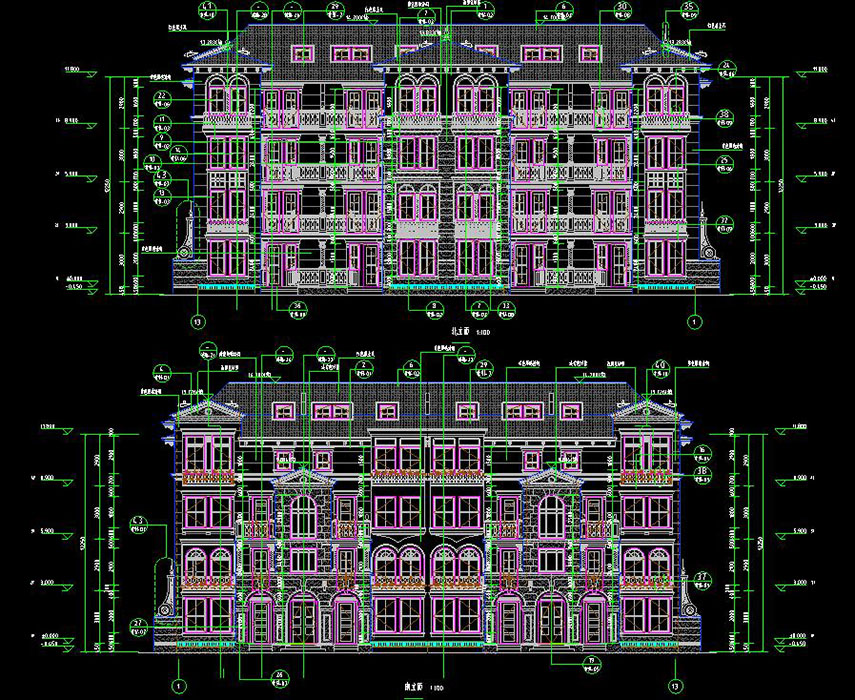

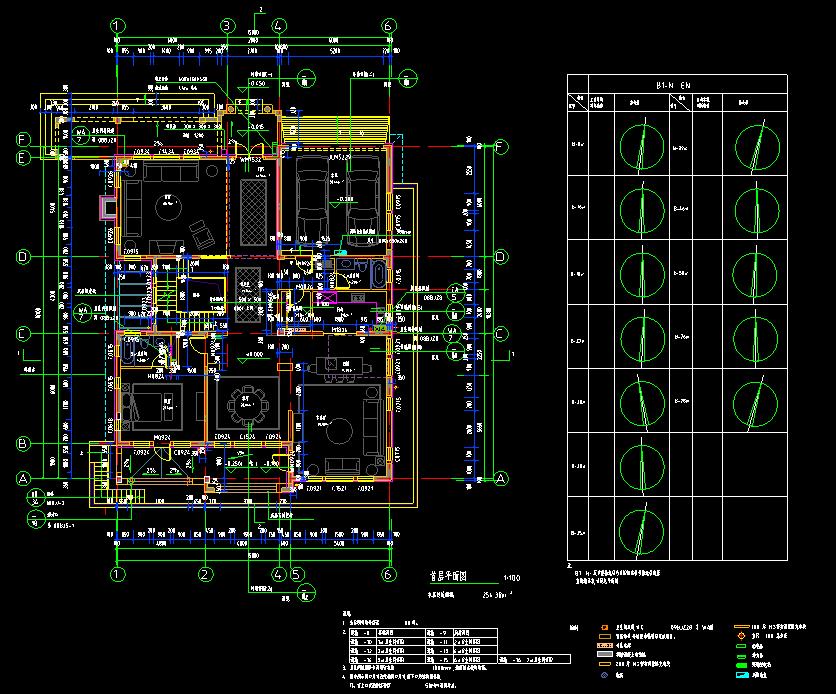

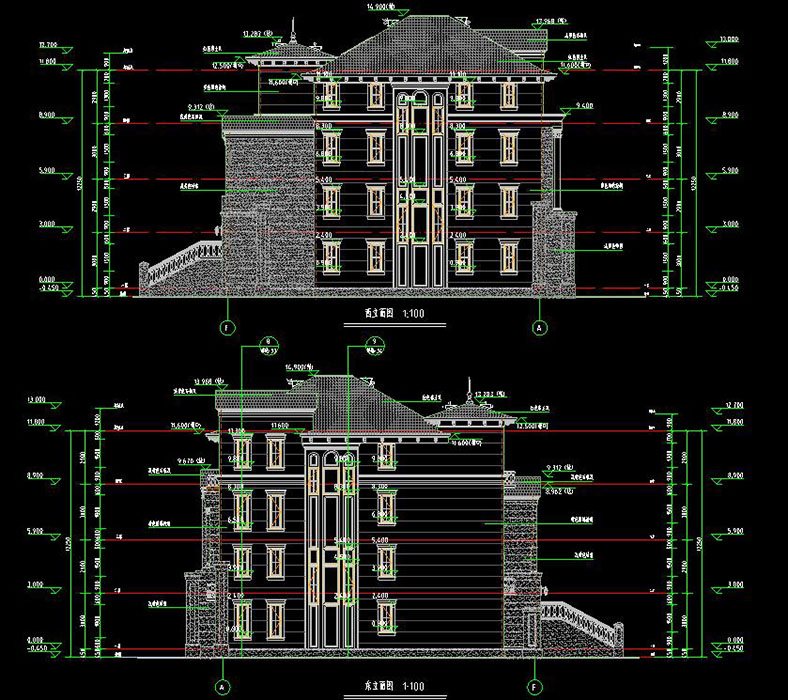

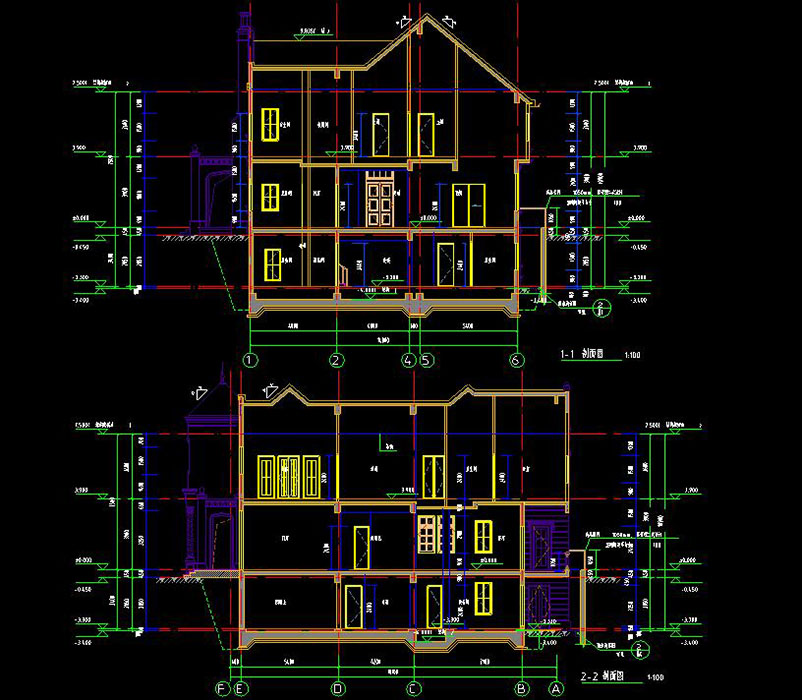

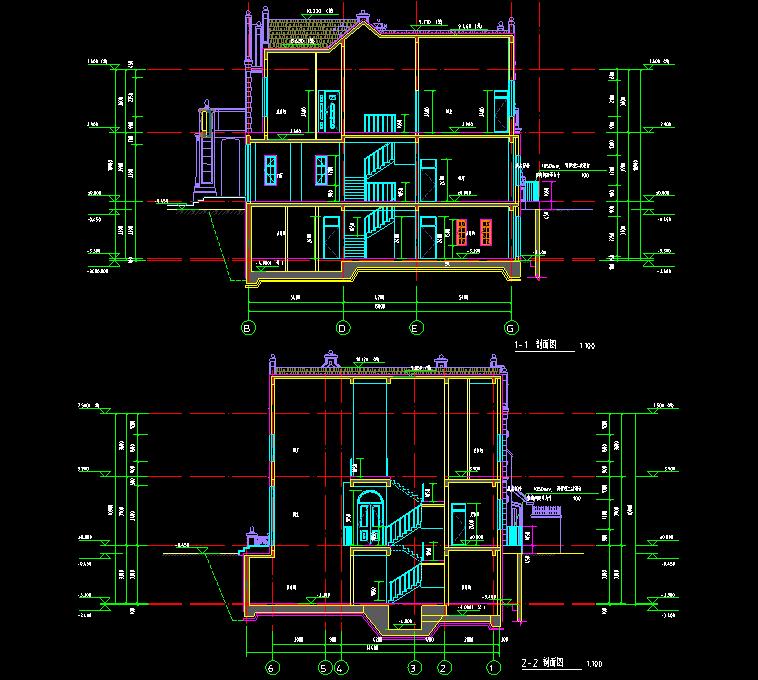

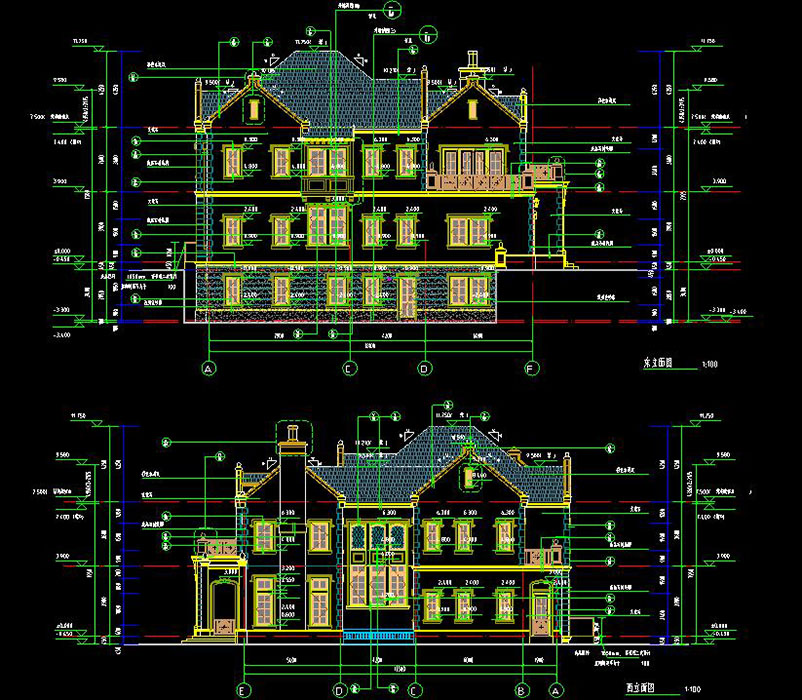

说明:该住宅小区包括:低层联排住宅、底层叠拼住宅、独栋别墅及配套公共建筑,本次设计为其中的叠拼南入A-1~3#(33#)楼,叠拼北入A-34#(36、42、4#)楼、A-35#(40、41#)楼、A-37#楼、A-38#(5#)楼、A-39#楼、 A-43#叠拼住宅楼以及B-1#~B-79#独栋别墅,建筑高度均控制在12.35米以下,叠拼住宅楼均为地上4层,地下1层,地上均为住宅,地下一层为家庭活动及设备用房,层高:地下一层3.0米、一层3.0米、二层2.9米、三层3.0米、四层2.9米,地上建筑面积为1079~2772.88㎡,地下建筑面积为330.24~874.14㎡;B-1#~B-79#独栋别墅均为地上2层,地下1层,地上2层为住宅及车库,地下一层为设备用房,层高:地下一层3.3米、一层3.9米、二层3.6米,总建筑面积为51173.82㎡。均为现浇钢筋混凝土剪力墙结构。图纸包含:目录,建筑设计说明,总平面图,地下一层平面图,各层平面图,立剖面图,楼梯详图,厨房详图,卫生间详图,门头详图,门窗详图、门窗表,外墙详图,线脚立面索引;结构设计总说明,基础平面布置图,地下一层墙梁配筋平面图,地下一层墙梁表及暗柱详图,板配筋平面图,墙梁表及暗柱详图,梁板配筋平面图,闷顶墙梁配筋平面图,坡屋面板配筋平面图,烟囱详图;给排水设计说明及图例,地下一层给排水大样图,各层给排水大样图,给水、热水、中水系统图,排水系统图,地下一层组合平面图;暖通设计及施工说明,图例、图纸目录及户型主要设备表,标准单元燃气锅炉供应采暖、卫生热水系统原理图及散热器连接大样图,边单元燃气锅炉供应采暖、卫生热水系统原理图及散热器连接大样图,户型采暖通风平面图,设备间及厨房大样图;电气设计说明及图例,箱系统图,弱电系统图,地下层干线平面图,各层干线平面图,接地平面图,屋顶防雷平面图,各层照明平面图,动力平面图,弱电平面图等。
