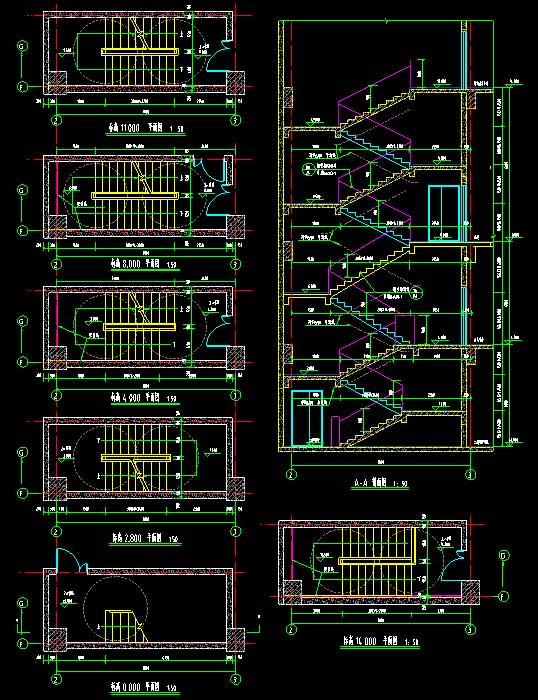

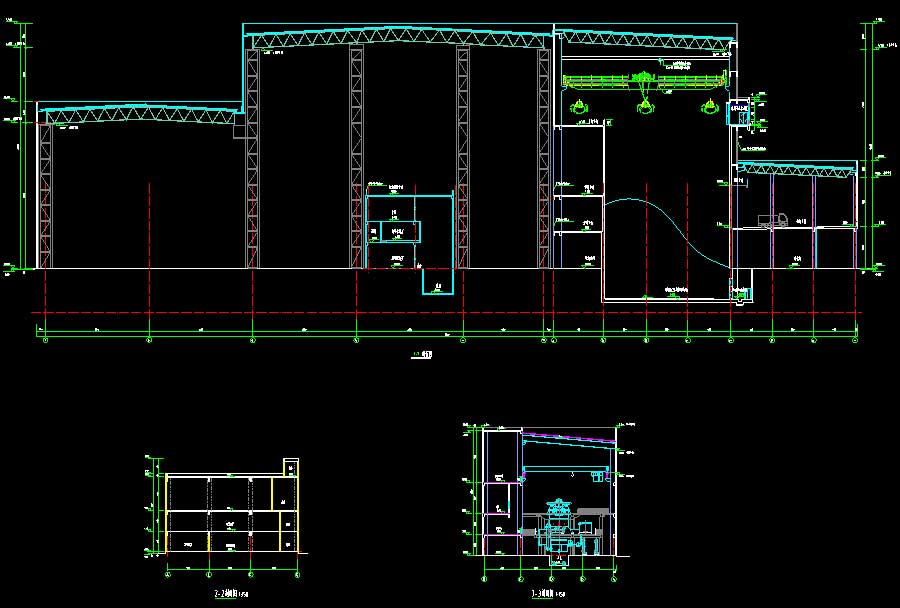

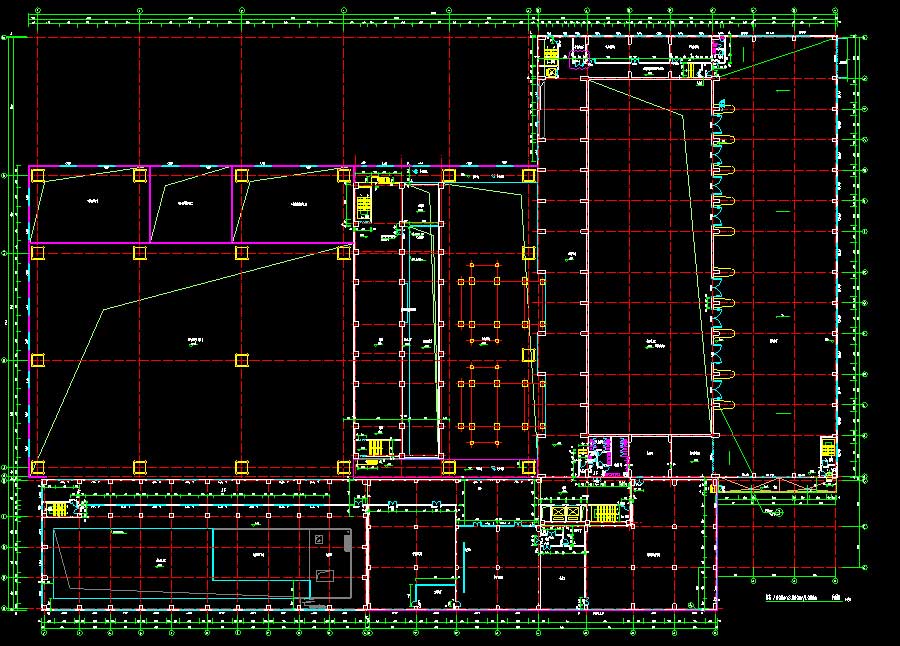

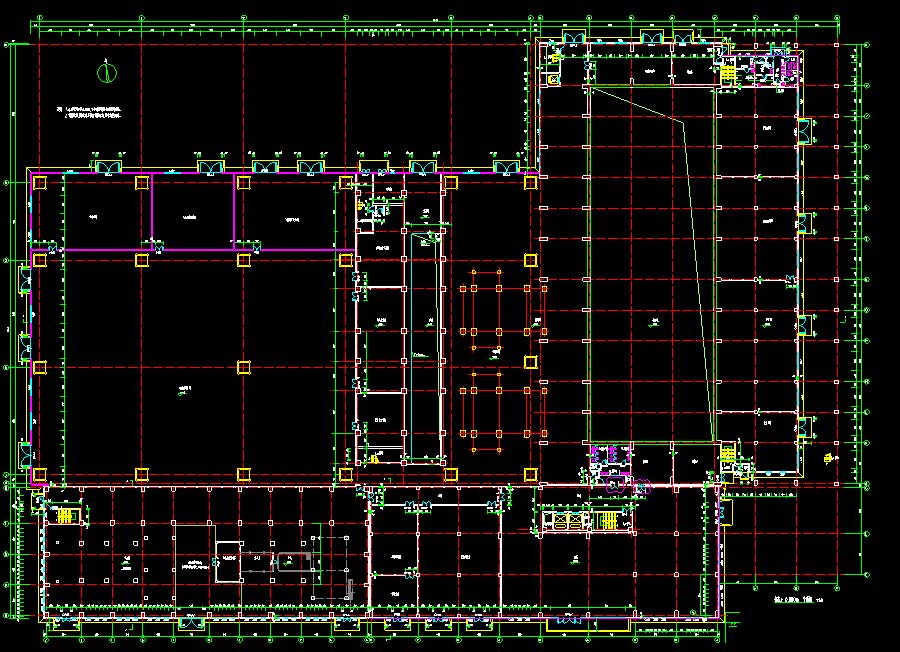

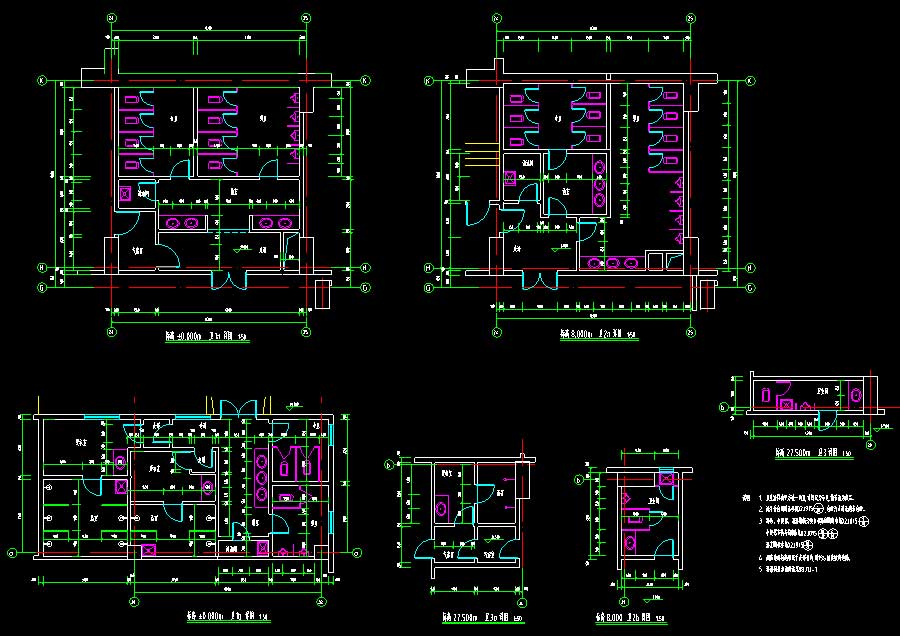

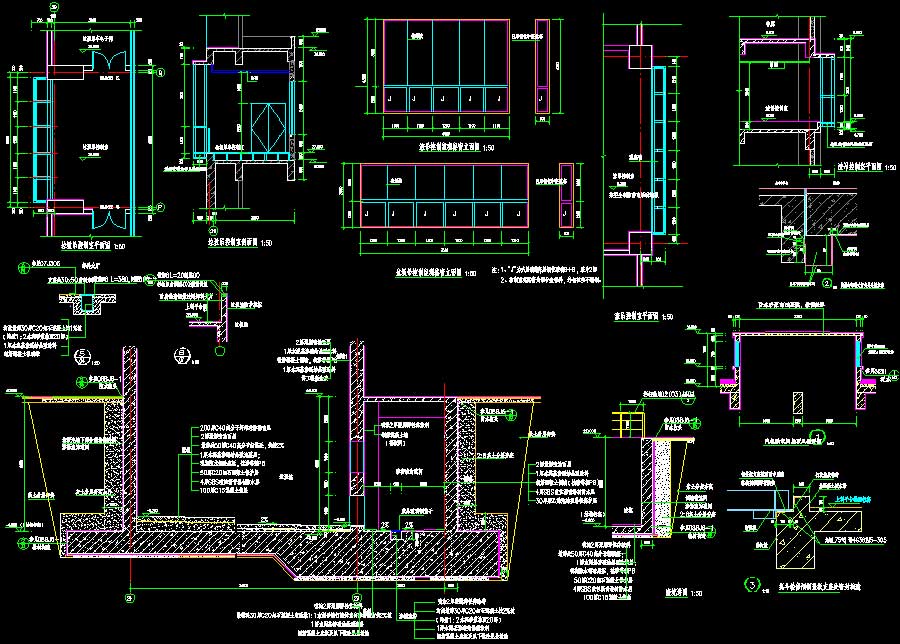

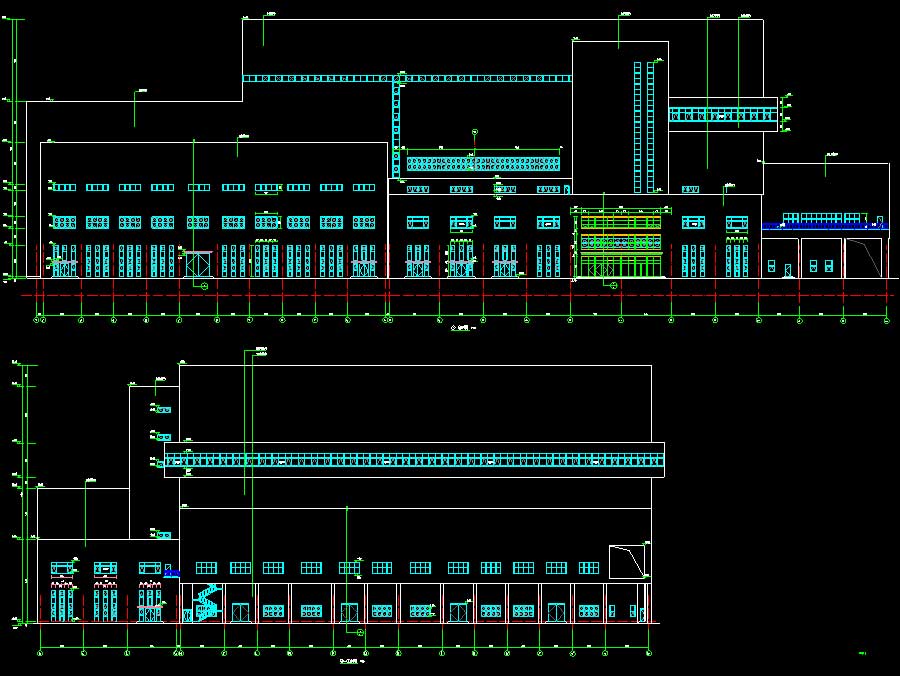

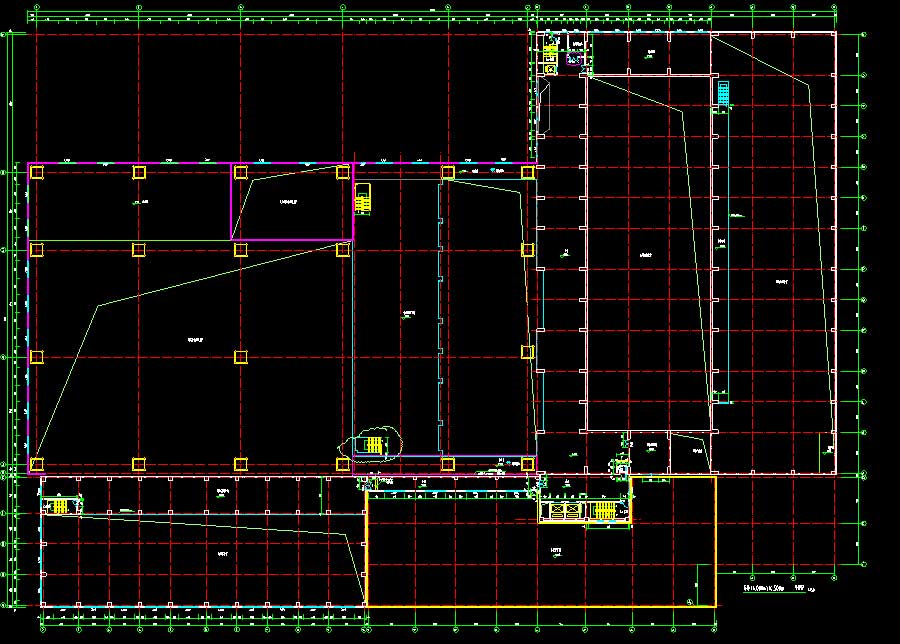

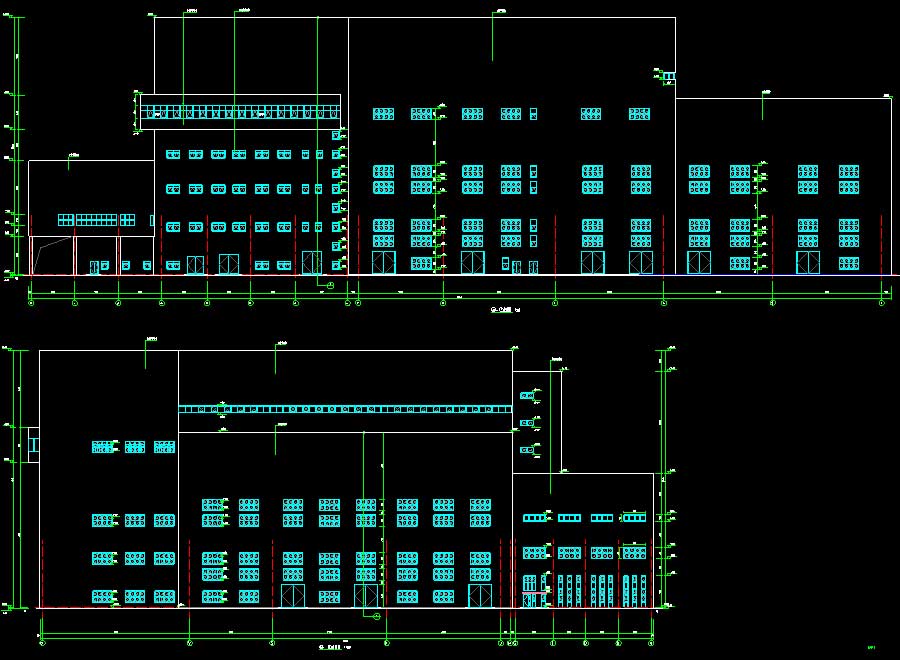

说明:该项目为某生活垃圾发电厂主厂房建筑施工图,主要组成部分为汽机间、烟气净化间与焚烧车间、垃圾池与卸料大厅、主控楼,还布置有净水间、化水车间、空压机间、备品备件间等辅助用房。建筑占地面积为18688平方米,总建筑面积为31084平方米,地下(渗沥液沟道间部分)建筑面积为575平方米,地上建筑面积为30509平方米。建筑高度与层数:建筑高度(主体檐口高度)为48.6米;1、主控楼为三层,建筑高度为15.4米;2、汽机间部分为单层,建筑高度为24.6米;3、烟气净化间与焚烧车间部分为单层,烟气净化间建筑高度为32.5米,焚烧间建筑高度48.6米;4、垃圾池部分为单层,建筑高度为48.6米,垃圾池底部一侧为渗滤液沟道间,其为地下一层;5、卸料大厅位于标高8.000处,其下为辅助用房净水间、化水车间、空压机间、备品备件间等,此部分为二层,建筑高度为21.1米,为多层。抗震设防烈度为七度,烟气净化间与焚烧间为钢框排架结构,部分设备平台为现浇钢筋混凝土框排架结构,汽机间为现浇钢筋混凝土框排架结构,主控楼为框架结构,卸料大厅与垃圾池部分为现浇钢筋混凝土抗震墙框排架结构。图纸内容含:建筑说明,室内外程做法表,平面图,立面图,剖面图,楼梯详图,防火分区示意图,节点大样,电梯详图,卫生间详图。

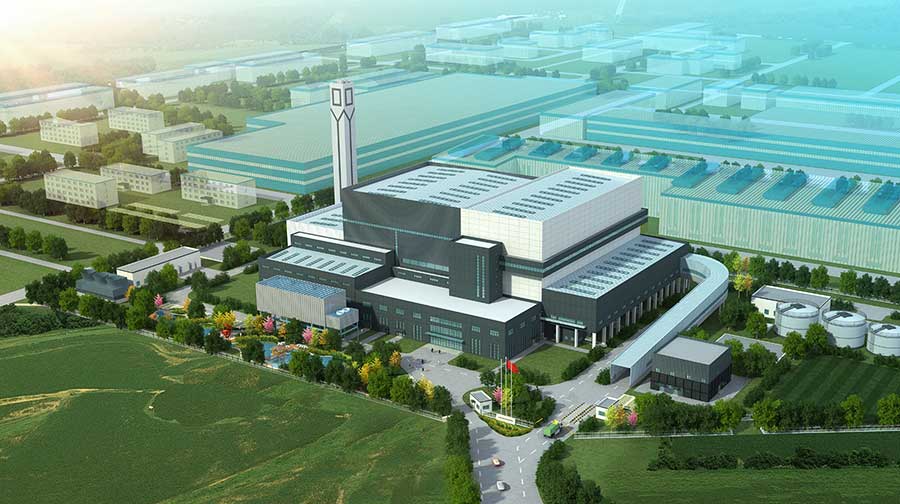

建筑面积:31084㎡建筑高度:48.6m地上层数:3,1层地下层数:高度类别:低层图纸深度:施工项目地址:山西省设计时间:2018效果图:无建筑风格:现代
