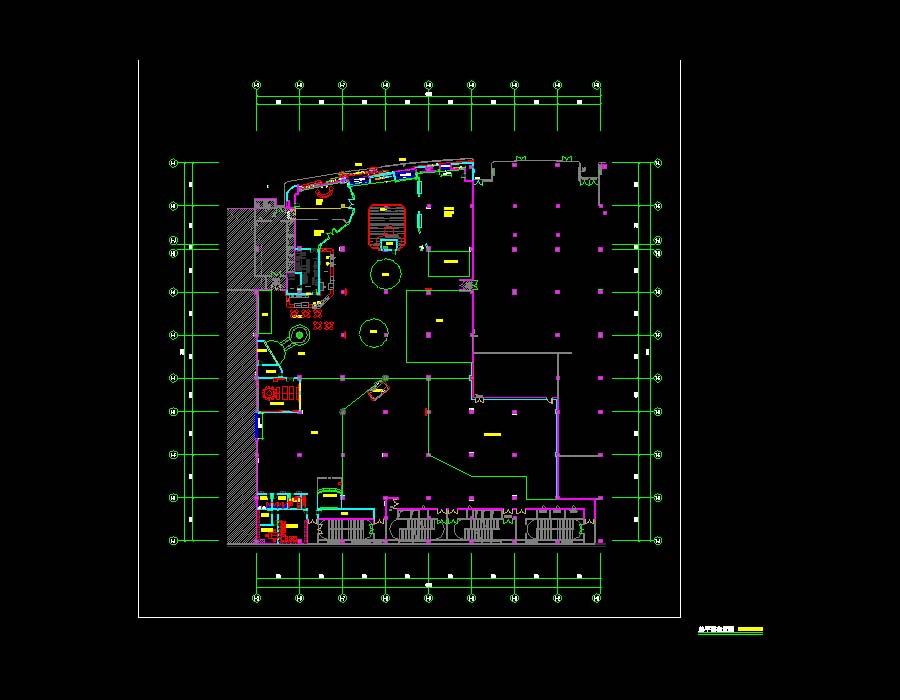

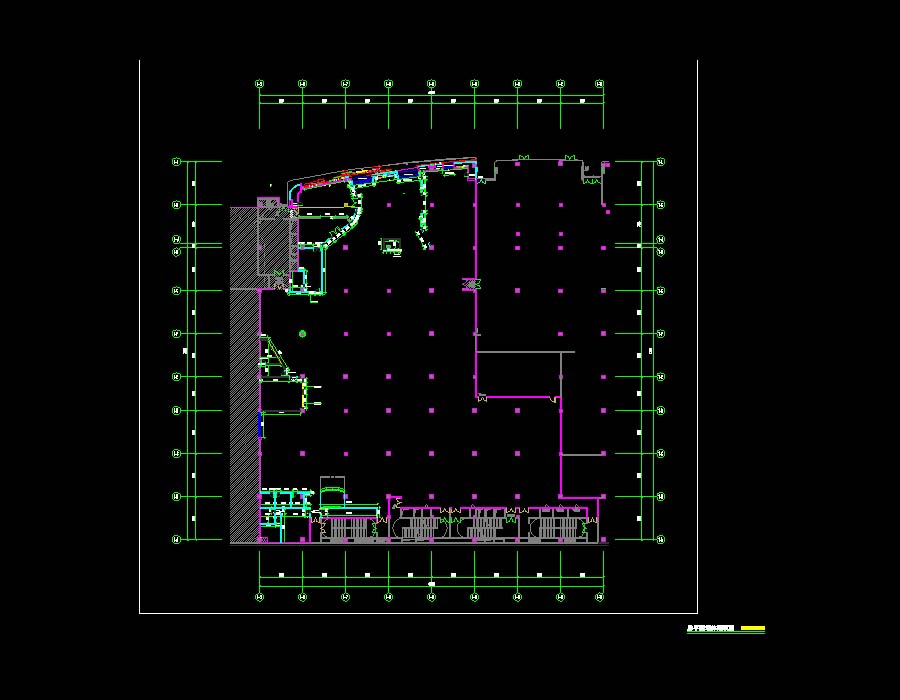

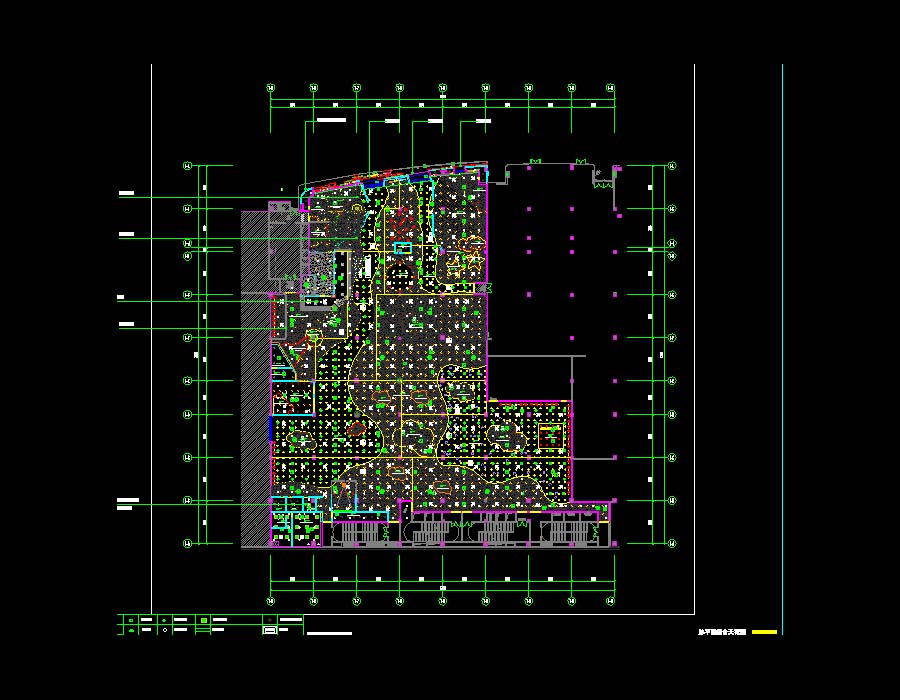

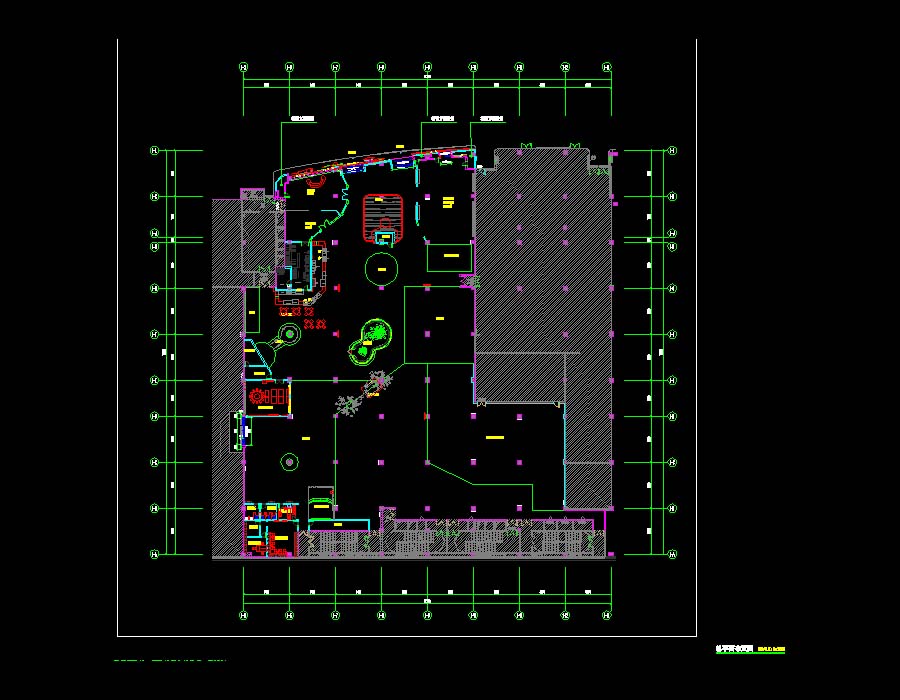

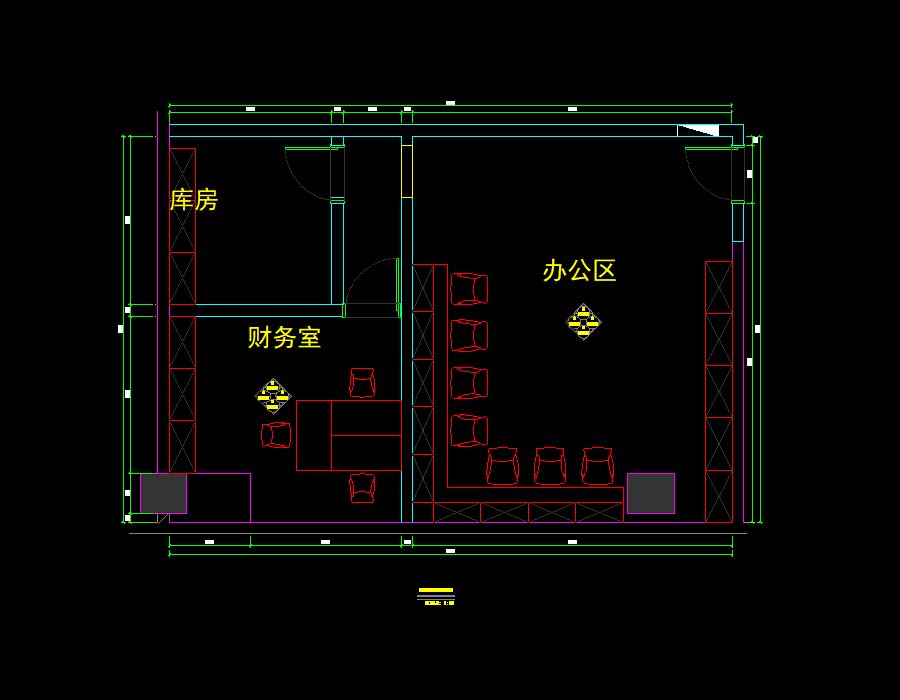

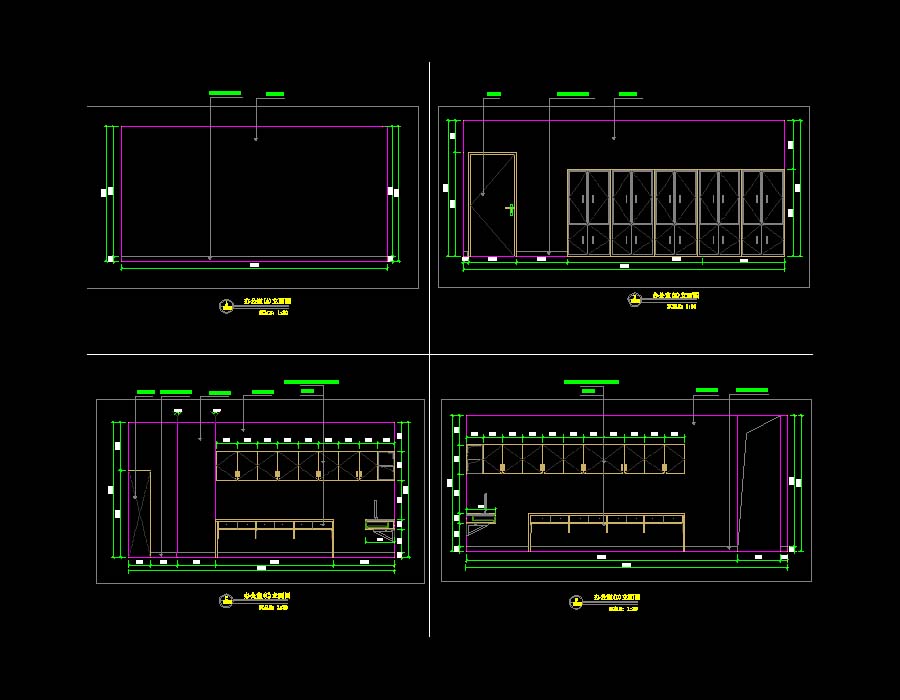

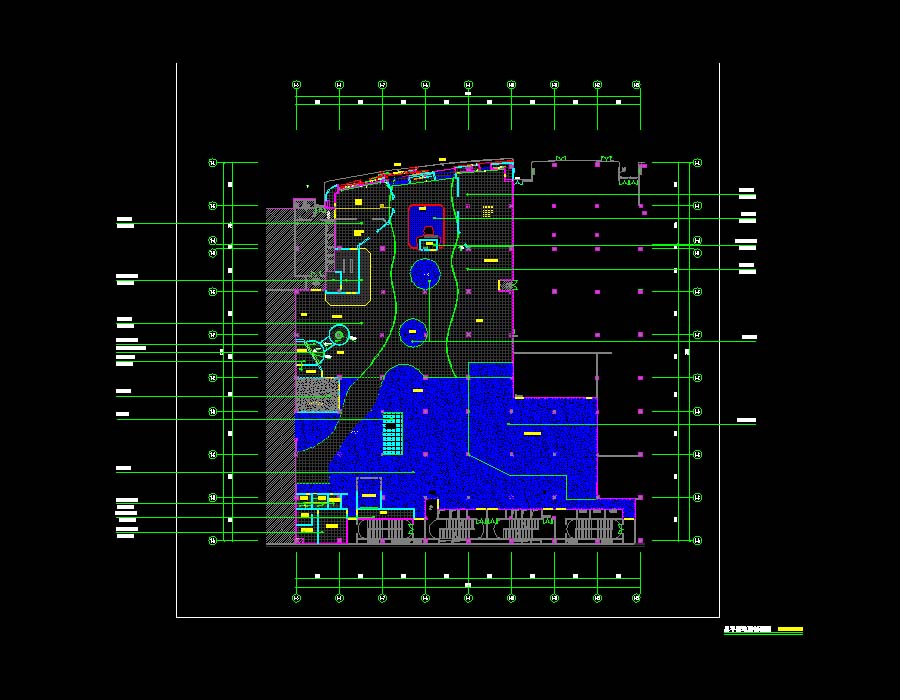

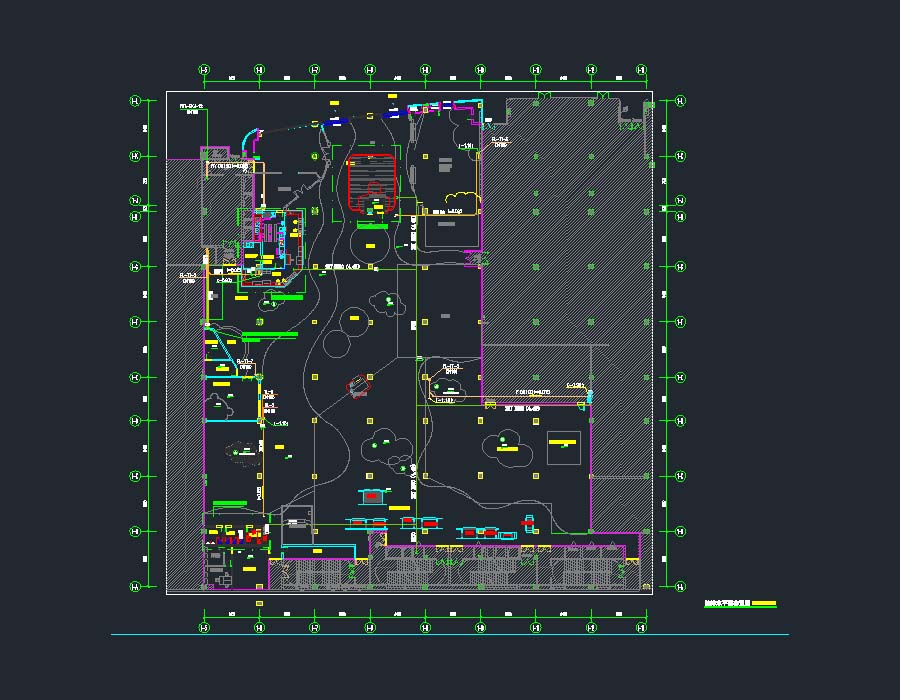

说明:为某单层亲子乐园室内装修施工图(含给排水、暖通、强弱电),装修建筑面积为2997平方米,结构形式为框架结构,地上1层。图纸内容含装饰设计说明、统一构造说明、材料做法表、门表、总平布置图、总平面墙体砌筑图,总平面地面铺装图,总平面综合天花图,总平面天花及灯具定位图,总平面天花网格图,总平面立面索引图,总平面天花喷淋定位图,总平面天花风口定位图,总平面天花烟感、消防广播定位图,总平面天花挡烟垂壁分区图以及入口区、外水吧区、服务区、办公室财务室、卫生间、教室、丛林射击、礼品区、零售区、烘焙区的平立面图和节点图、园区立面图、标准节点图和给排水总说明、给排水及消火栓平面布置图、消防喷淋平面布置图、水吧给排水大样图、卫生间给排水大样图、鱼池给排水大样图和电气说明、电气系统图、电力平面图、电玩设备管线预埋平面图、插座及照明平面图、疏散及应急照明平面图、地面疏散指示平面 图、街景照明平面 图、logo配电平面图、鱼池电气及接地详图、弱电说明、电话及综合布线系统图及平面图、安防监控,门禁系统图及平面图、背景音乐系统图及平面图、信息显示系统图及平面图、电子巡更系统图及平面图、弱电机房局部等电位图、火灾报警说明及平面图和暖通说明、设备表、消防排烟,厨房排风平面 布置图、空调风管,水管平面布置图、空调机房大样图等。
建筑面积:2997㎡地上层数:1层建筑高度:地下层数:高度类别:低层图纸深度:施工项目地址:黑龙江设计时间:2017建筑风格:现代效果图:无
