建标库图纸模型 > 多类专业 > 其它 > 某学院外管网改造及给水泵房全专业施工图1503761027
<< 返回列表
某学院外管网改造及给水泵房全专业施工图1503761027文件大小:41.55M推荐人:太阳神GT图纸张数:39张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:172.39㎡地上层数:1层建筑高度:5.35m地下层数:高度类别:低层图纸深度:施工项目地址:内蒙古设计时间:2023建筑风格:现代效果图:无

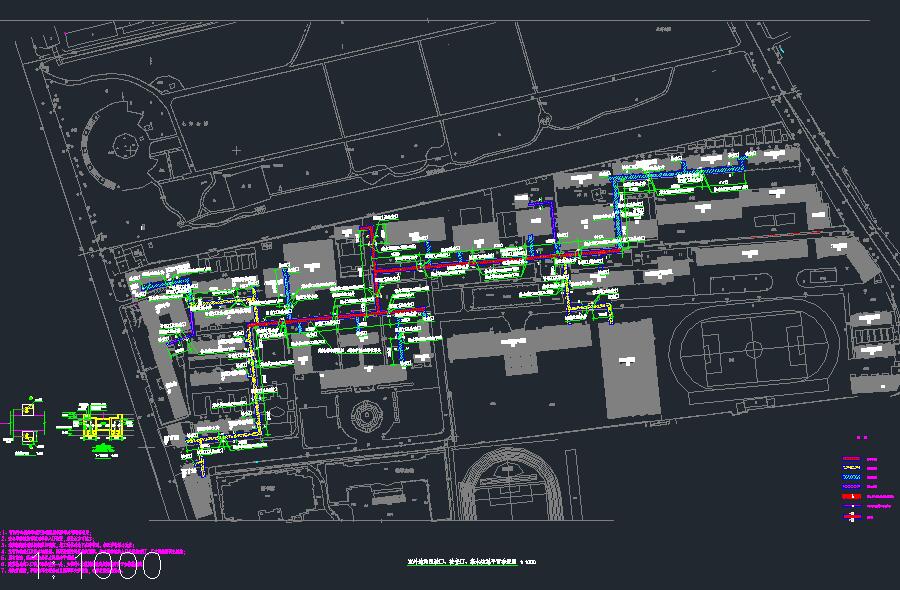

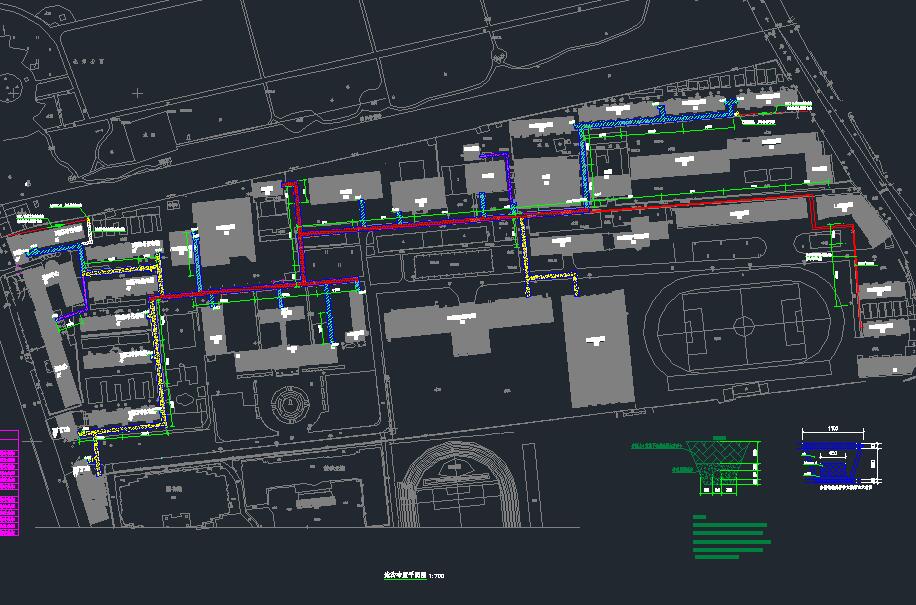

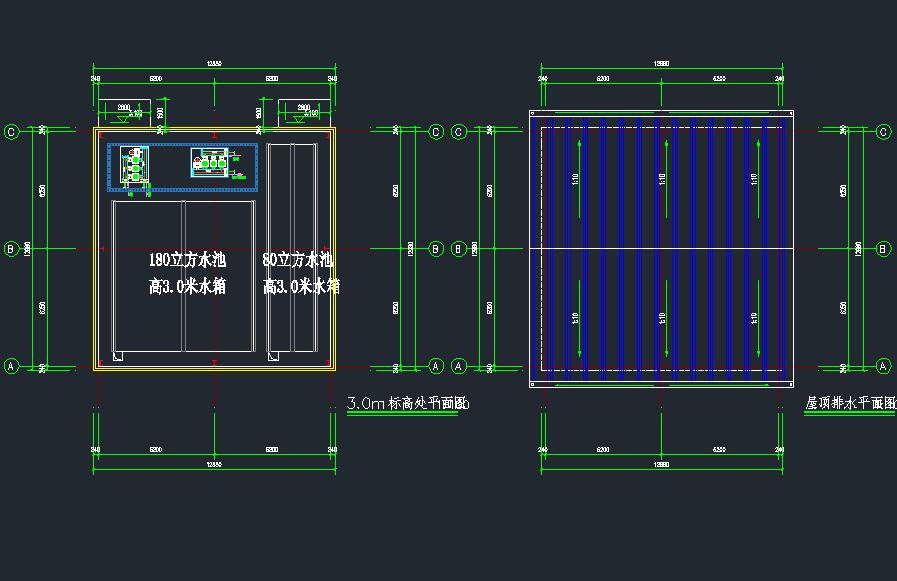

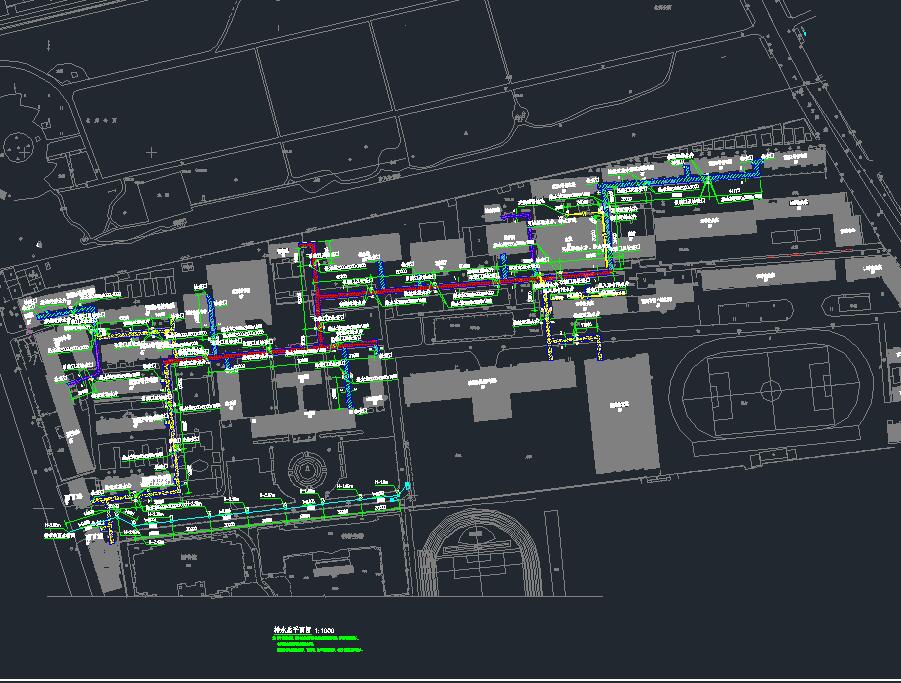

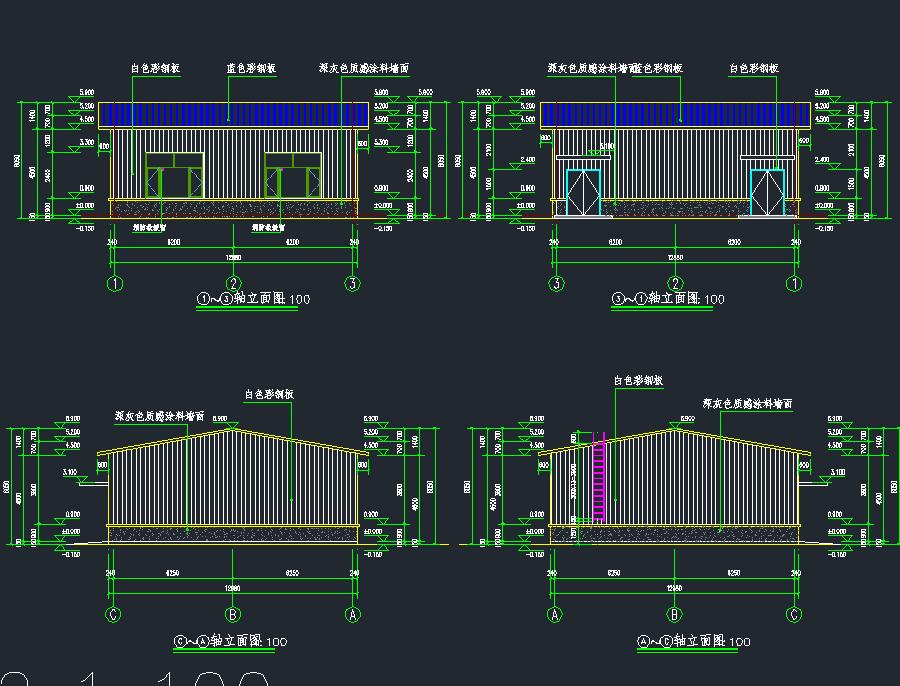

说明:某民族学院外管网改造工程以及给水泵房建筑、结构、给排水、电气、暖通施工图,工程北区配电室铺设电缆至原办公楼,为新建教学楼预留电缆,故拆除沥青路面:667平米,拆除绿化:783平米,拆除面包砖:101平米。新建道路:1270平米,新建人行道:199平米,新做绿化:230平米。给水泵房的建筑面积172.39平方米,建筑高度为5.35米,地上1层,抗震设防烈度8度,火灾危险性分类:戊类,结构类型:钢结构。图纸内容含建筑设计说明、道路改造布置图、道路改造范围图、室外地沟吊装口,检查口,集水坑总平面布置图和结构设计总说明、综合管沟断面图和给排水外线设计说明、主要材料表、室外给水/消防总平面图、室外生活给水总平面图、室外中水/排水总平面图和电气设计说明、北校区由配电室配电总平面图、东西住宅区配电总平面图、弱电网络总平面图、排污泵配电总平面图和采暖总平面图。给水泵房部分包含建筑总说明、节能专篇、平面图、立/剖面图、门窗表及详图、墙身大样图、节点详图、钢结构设计总说明、基础平面布置图、锚栓平面布置图、结构平面布置图、屋面檩条/拉条/隅撑布置图、短柱平面布置图、地梁层配筋图、立面结构/檩条布置图、钢架节点详图、暖通和给排水施工图、采暖平面图、设备平面图、管道平面图、采暖/给排水系统图、电气设计说明、配电箱系统图、照明配电平面图、安防平面图、配电箱系统图等。
