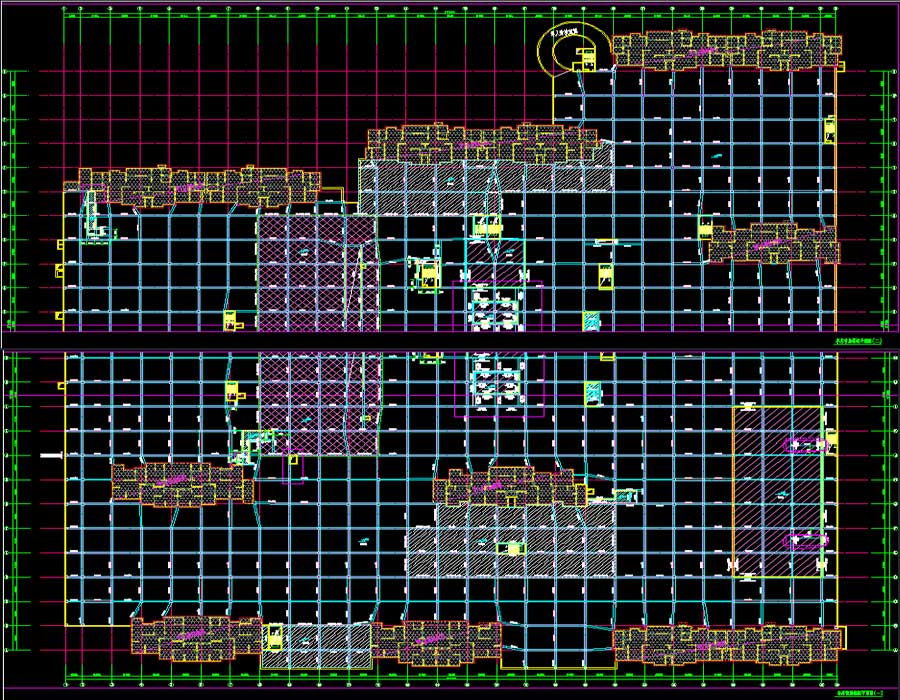

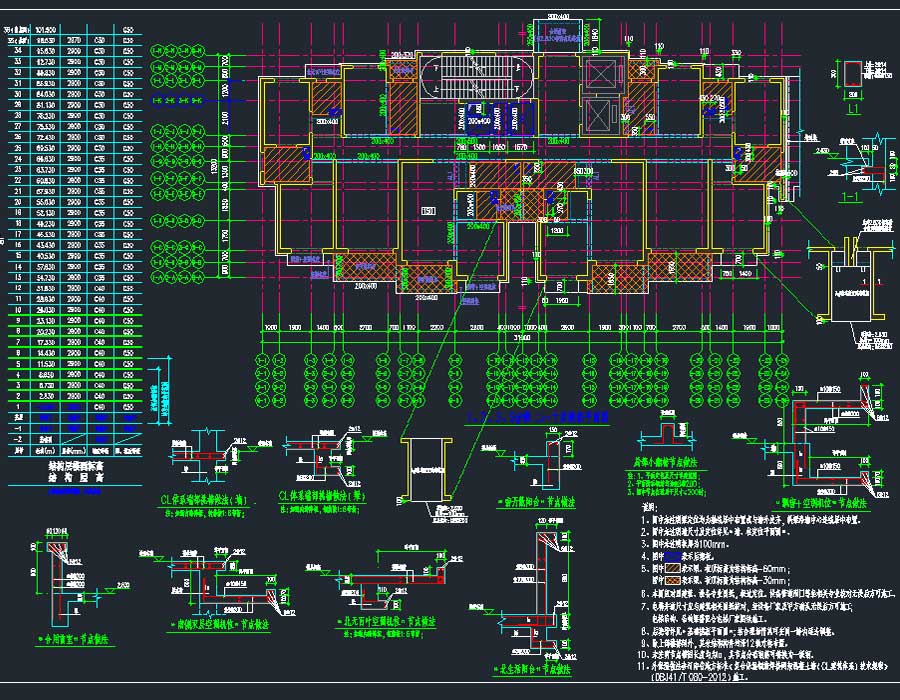

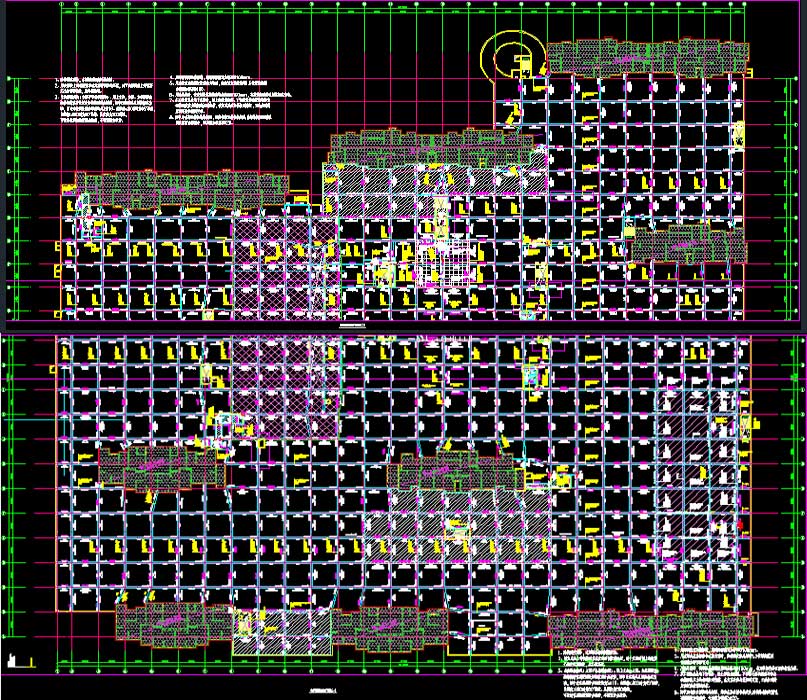

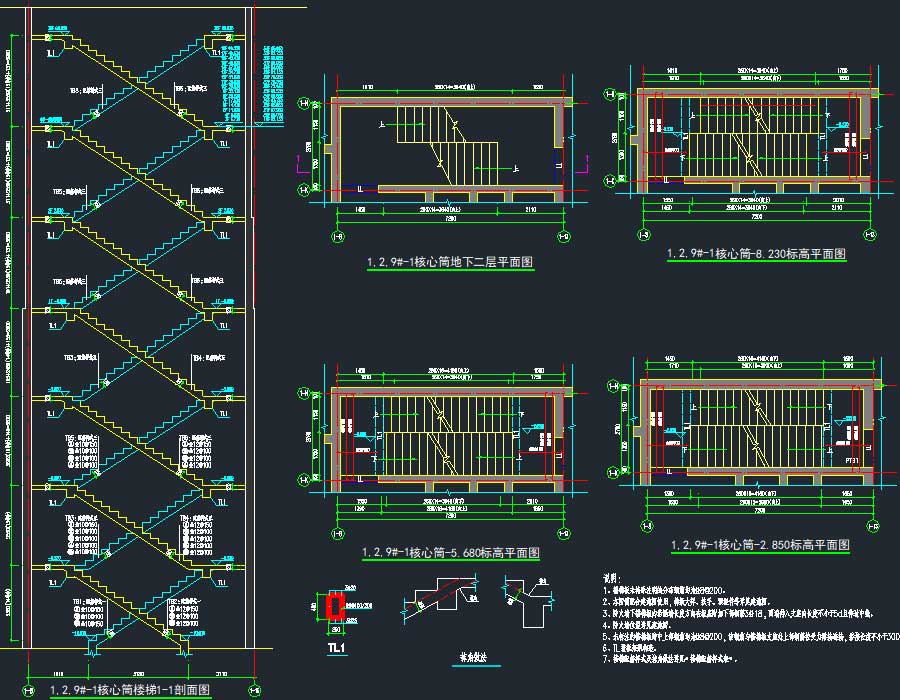

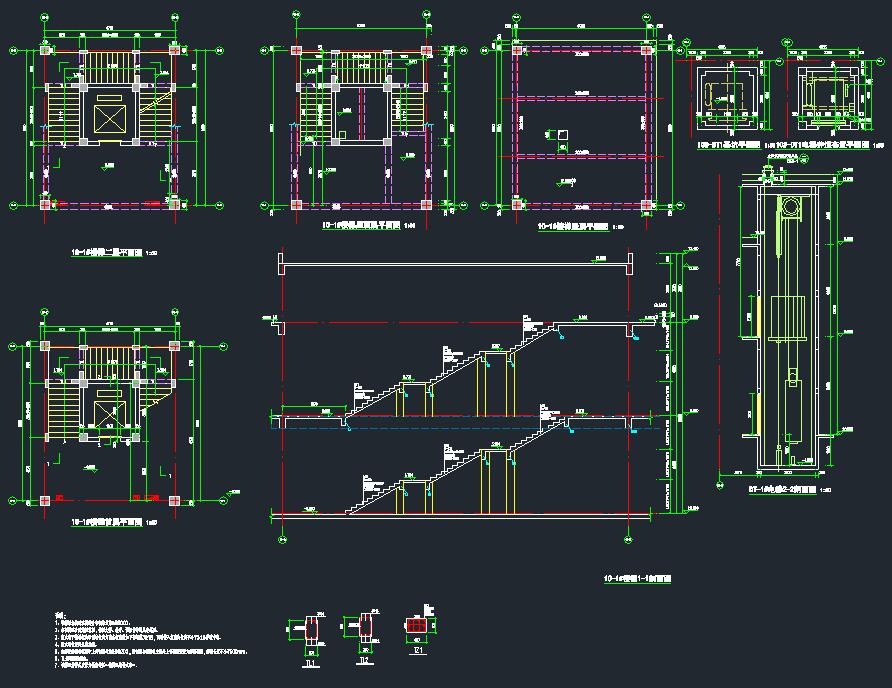

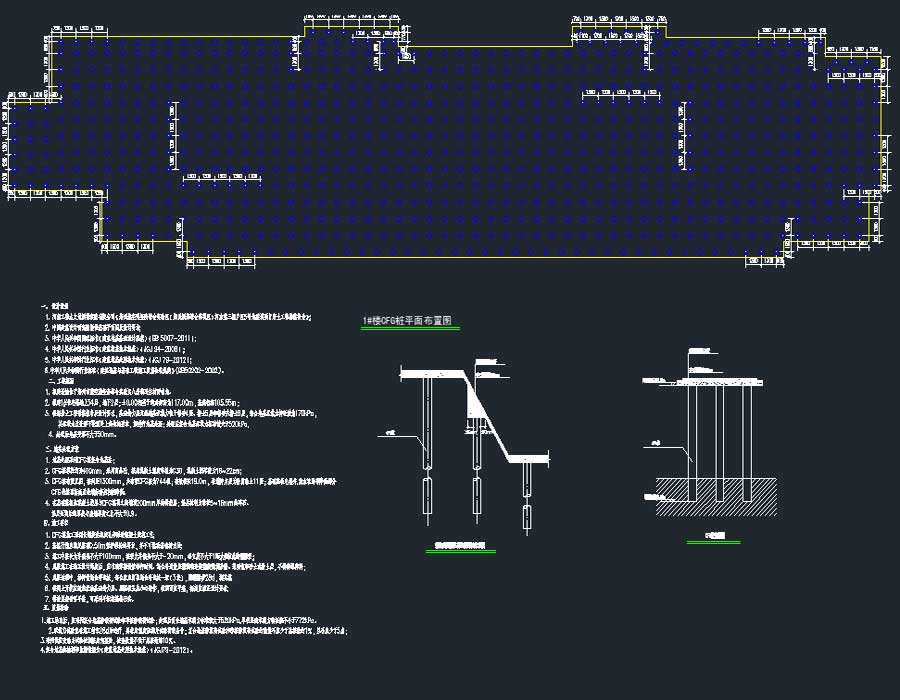

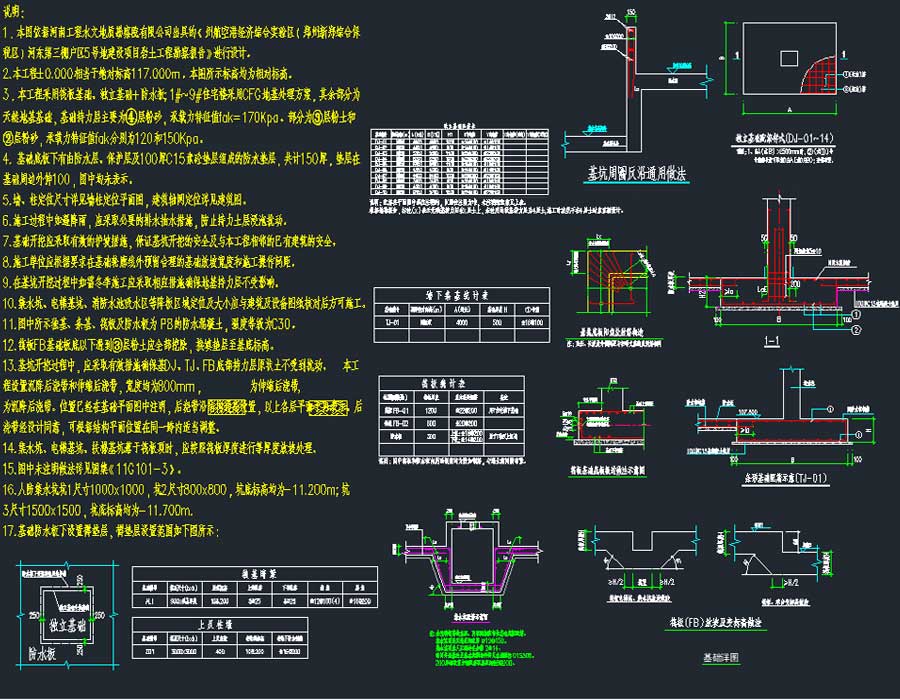

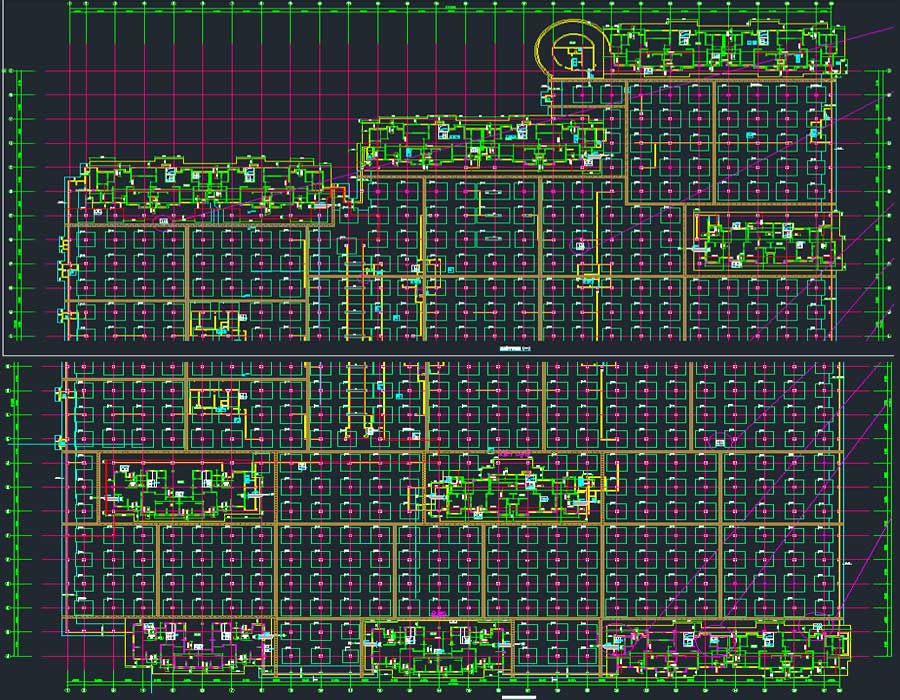

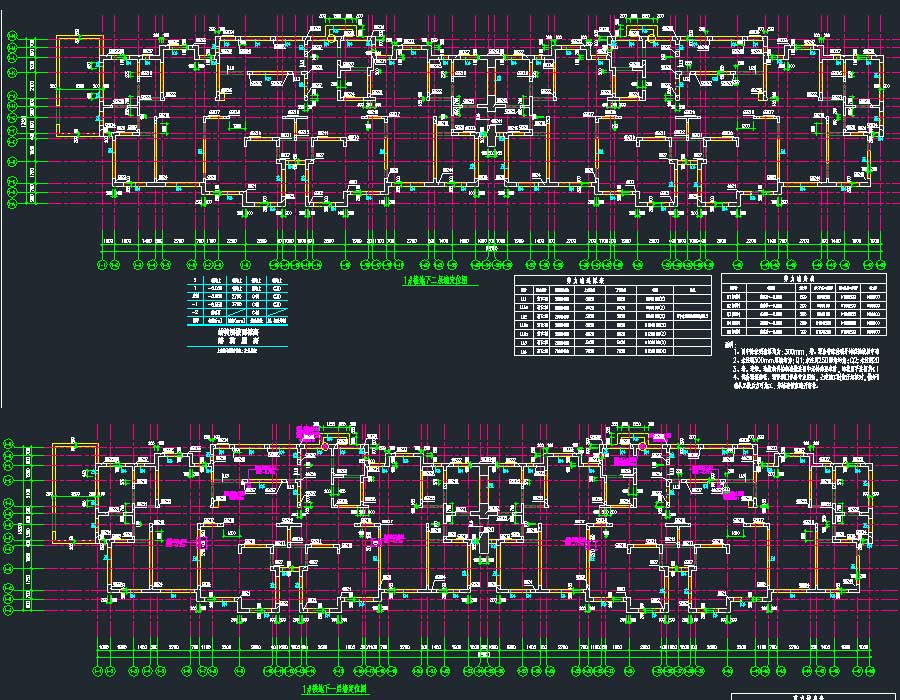

说明:某棚户区5号地1#~14#楼结构施工图,规划建筑总面积约25.8万平方米,主要由9栋34层高层住宅楼、5栋1~2层配套用房组成,小区整体设置地下二层车库,主楼范围增设一层地下夹层。其中,1#~9#塔楼高度为98.53米,地上34层,地下3层,基础形式为筏板基础 CFG桩复合地基,结构形式为剪力墙结构。10~14#配套高度为9.85/4.8米,地上2/1层,地下2层,基础形式为天然地基 柱下独立基础,结构形式为框架结构。图纸内容含结构设计总说明、基础平面图及详图、挡土墙平面图及详图、柱定位图及详图、墙定位图及详图、模板平面图、板配筋平面图、梁配筋平面图,核心筒楼梯结构详图、楼梯详图、楼梯配筋样式表、坡道详图、消防水池详图、1~9#楼CFG桩平面布置图等。
结构类型:框剪基础类型:筏基,独立,其它抗震烈度:7度抗震风压:0.45kN/㎡雪压:建筑面积:25.8万㎡建筑高度:98.53,9.85,4.8m地上层数:34,2,1层地下层数:3,2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2017
