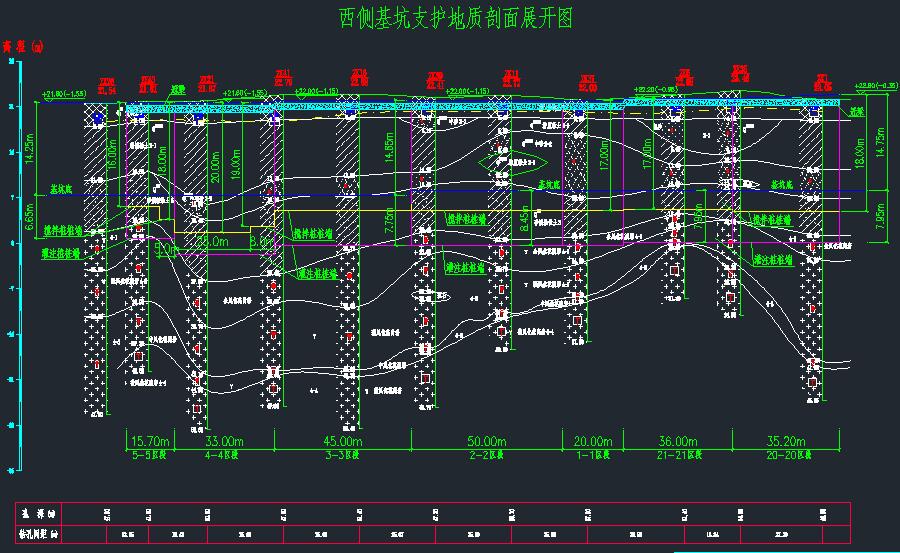

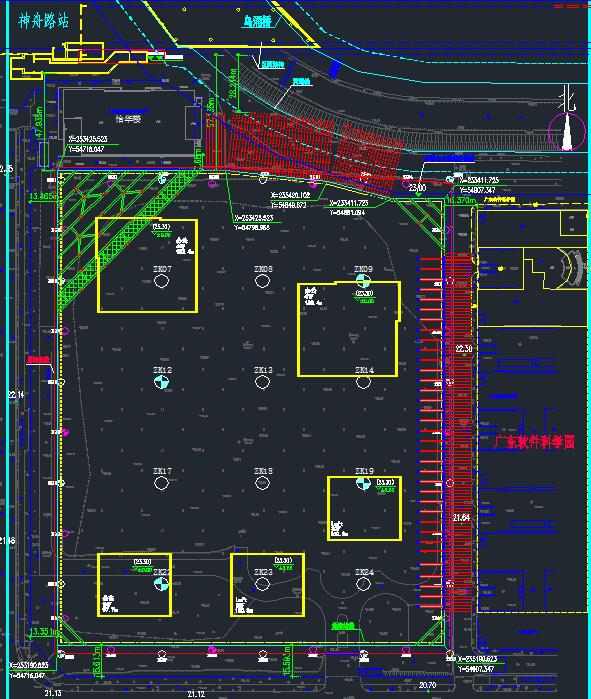

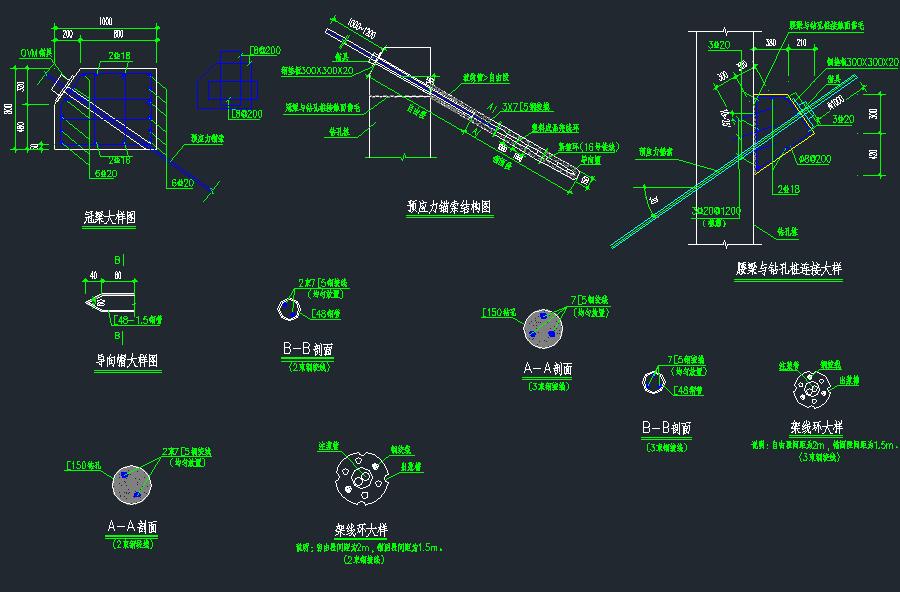

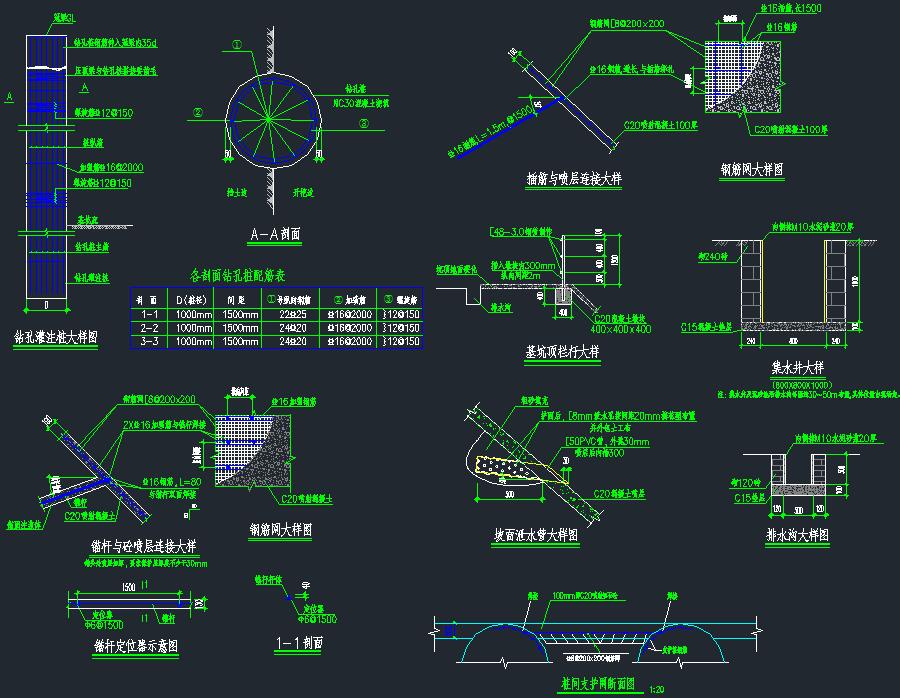

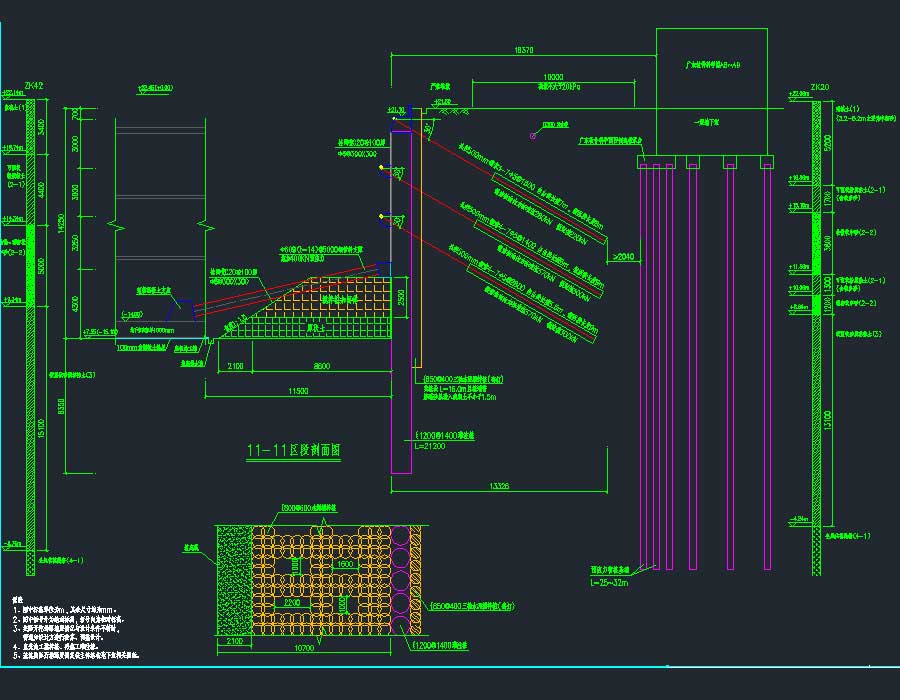

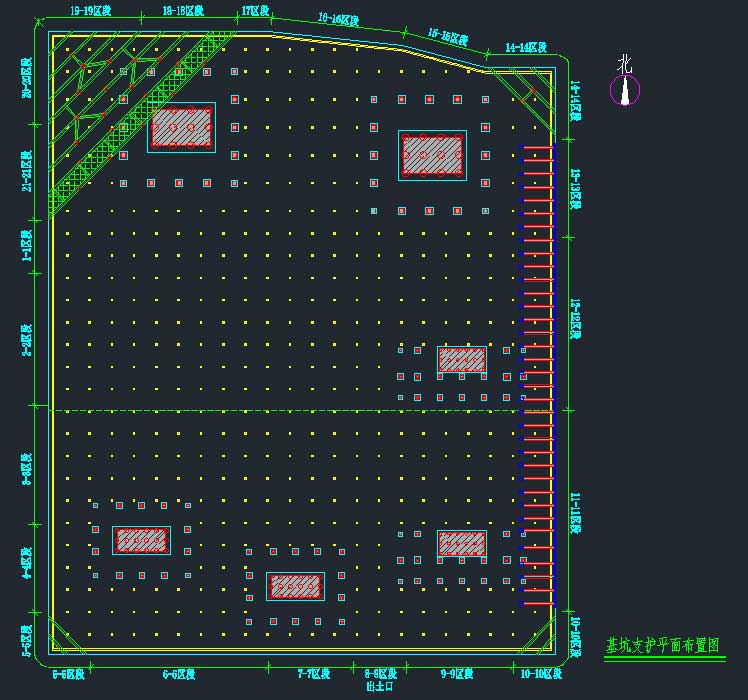

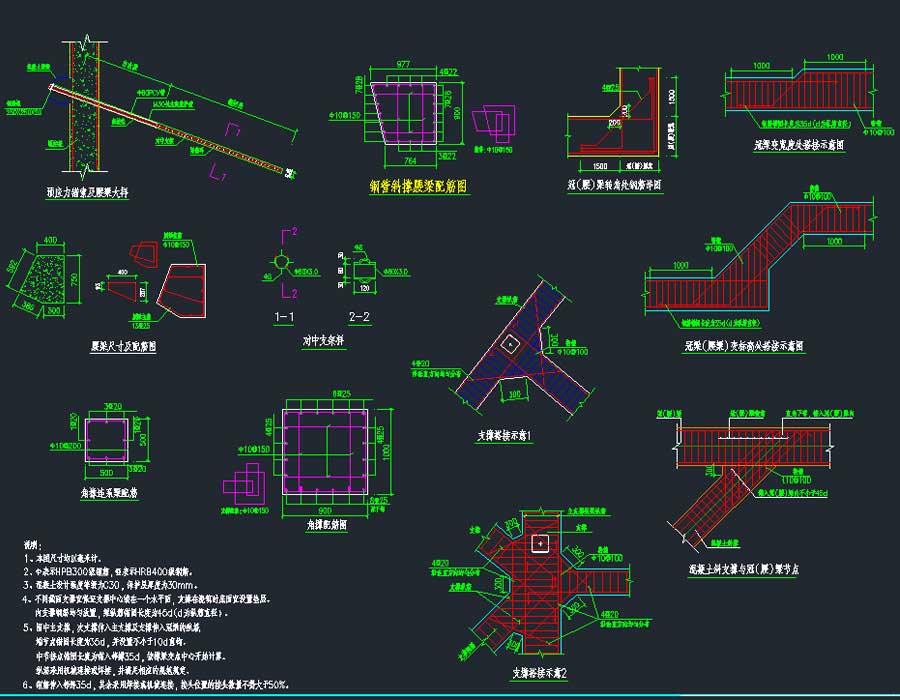

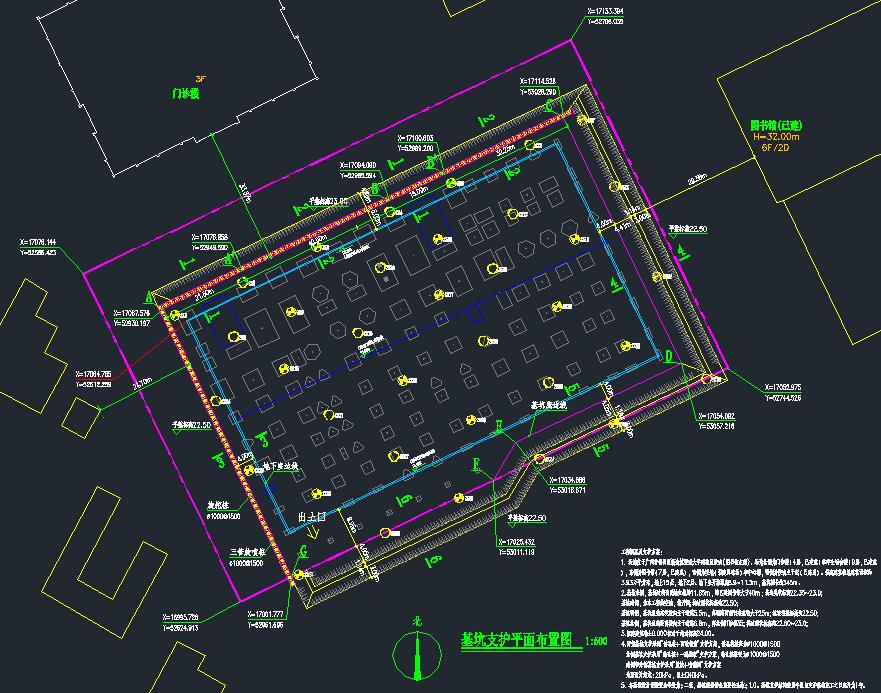

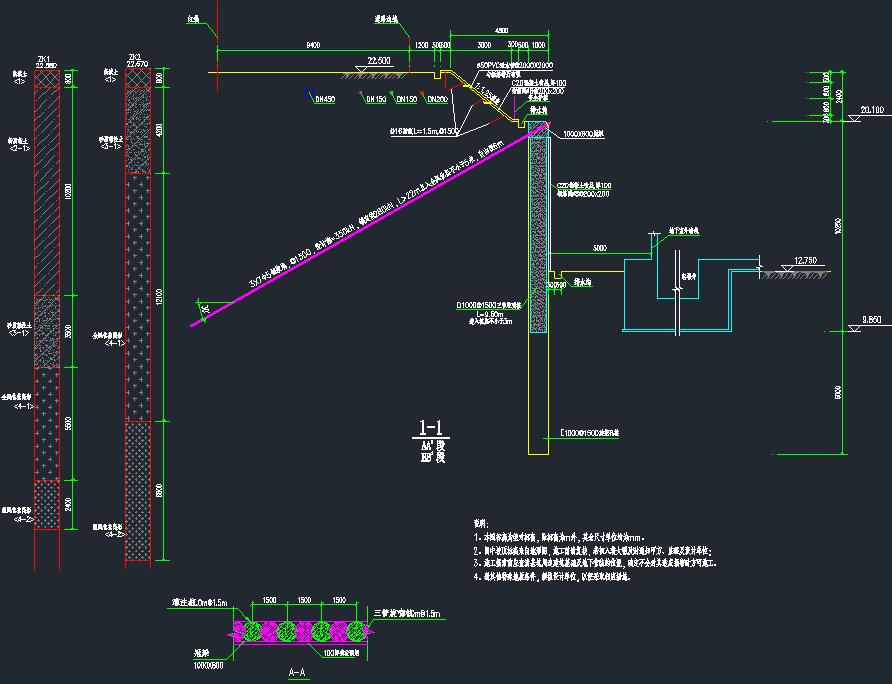

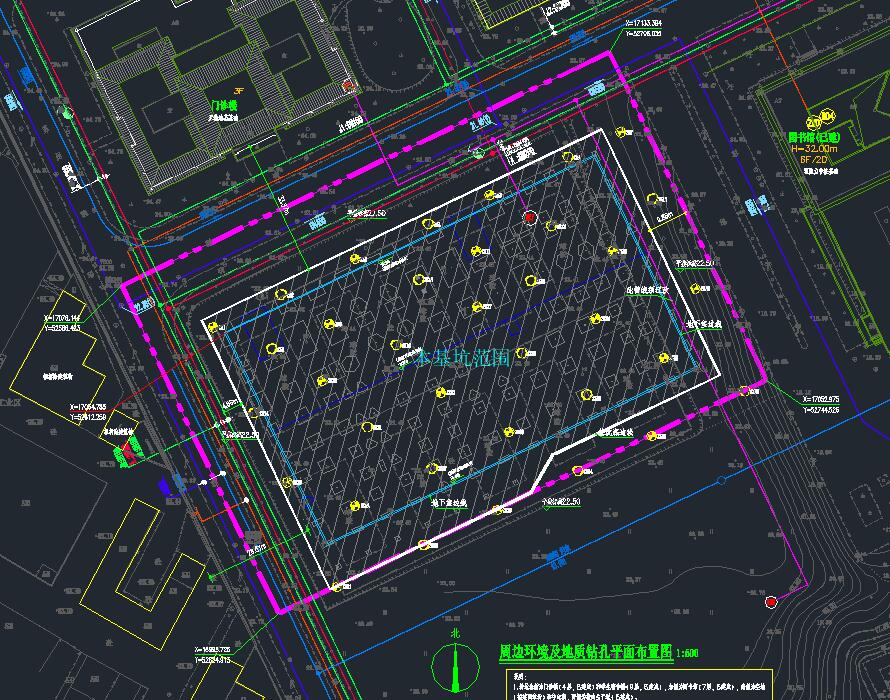

说明:两套钻孔/灌注桩加锚索基坑支护设计图,其中,某大学项目基坑支护施工图及计算书,地下室开挖深度8.9~11.3米,基坑周长约345米,基坑安全等级为二级,基坑支护结构使用年限自支护结构完工之日起计为1年。基坑支护采用“钻孔桩 锚索、放坡 喷锚网”的组合支护方案。图纸内容含设计说明、周边环境及地质钻孔平面布置图、基坑支护平面图、剖面图、基坑监测设计图、大样图、出土口剖面图及计算书。某金融中心超高层办公及公寓楼,下设3层地下室基坑支护招标图,其基坑周长约840米,面积约44134平方米,基坑开挖 深度约13.95~14.95米,基坑环境等级为一、二级,临时基坑的设计使用年限为支护结构完成后1年。基坑主要采用灌注桩 预应力锚索的支护型式,西北角和东北角采用灌注桩 钢筋混凝土内支撑的支护型式,灌注桩外侧为搅拌桩止水帷幕。图纸内容含基坑支护总说明、风险源及应对措施、基坑支护总平面图、周边环境平面图、基坑支护平面布置图、基坑支护地质剖面展开图、剖面图、塔楼电梯井基坑支护设计图大样图、施工工序示意图、基坑工程监测说明及监测平面布置图以及基坑分期开挖平面布置图和剖面图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:扩初,施工项目地址:广东省设计时间:2018
