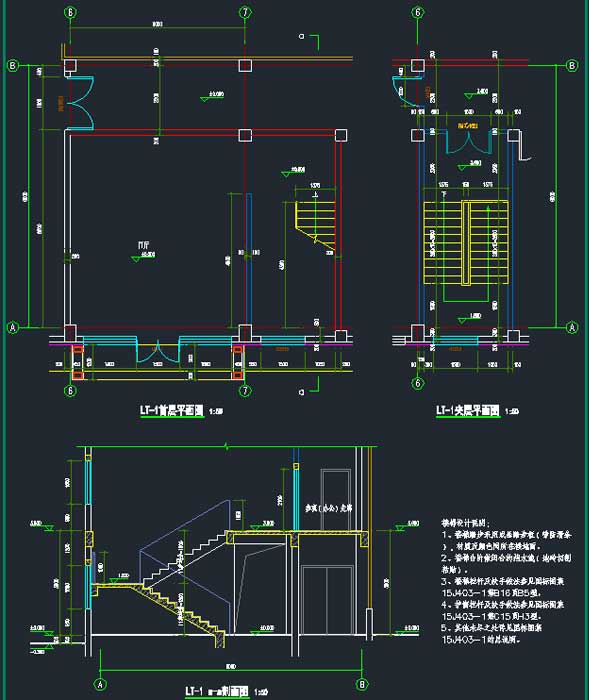

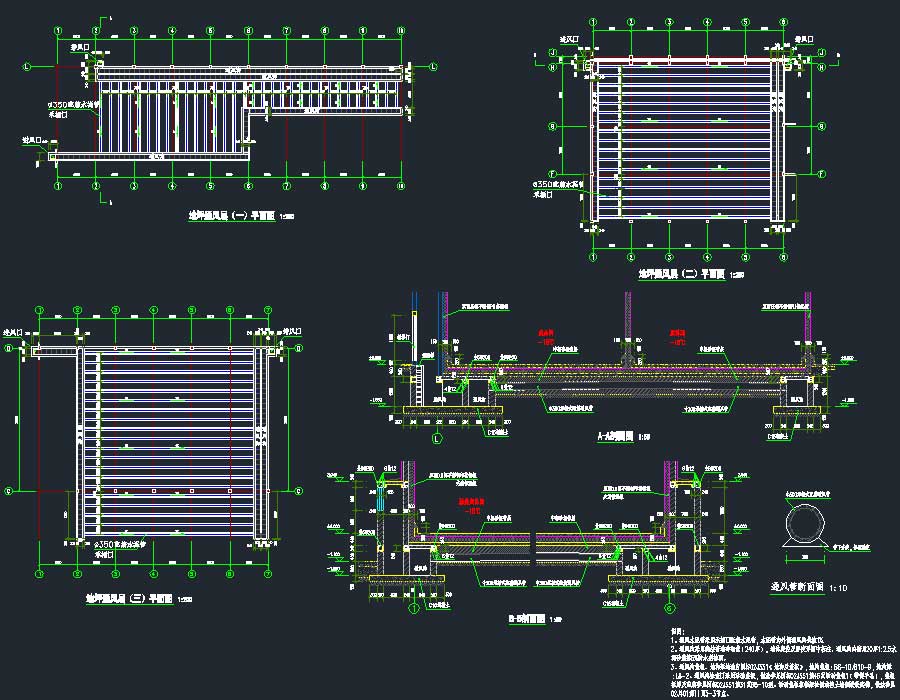

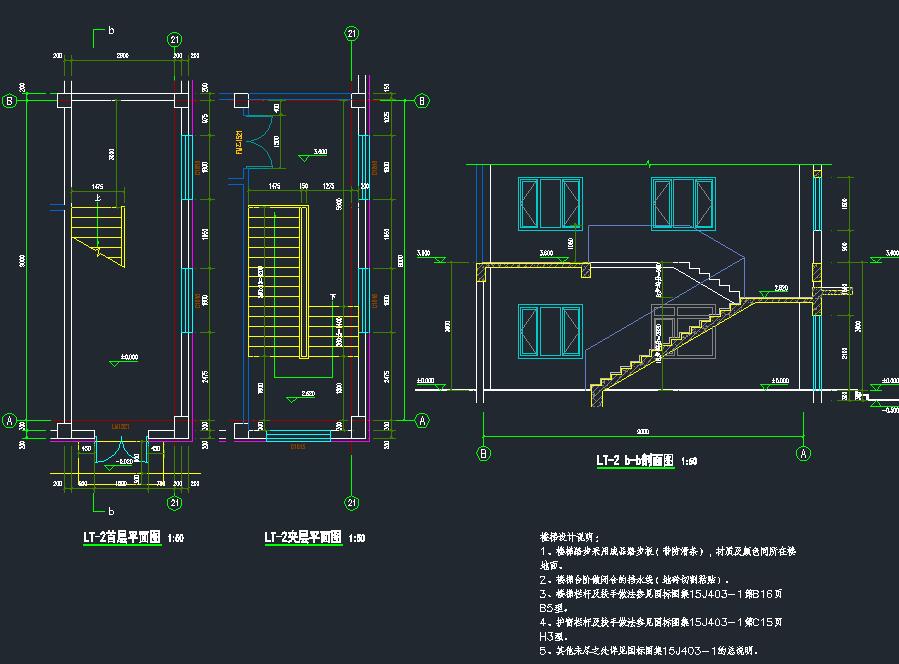

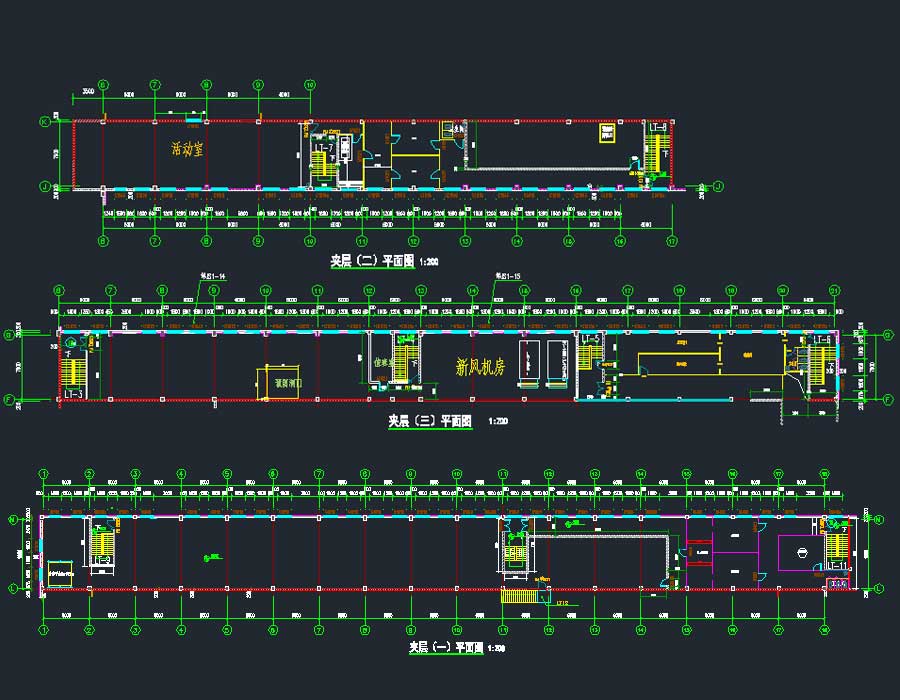

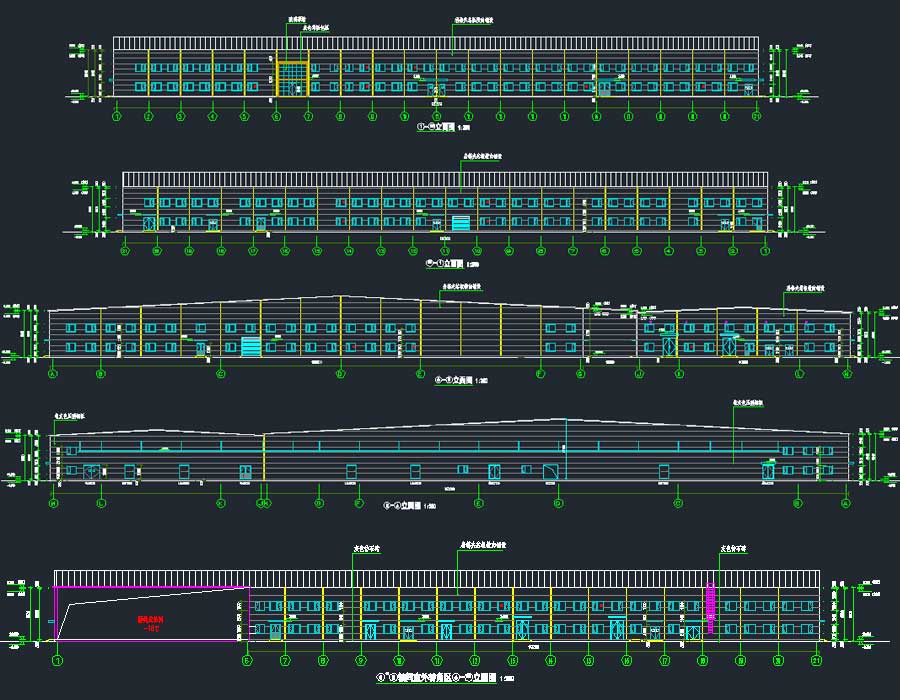

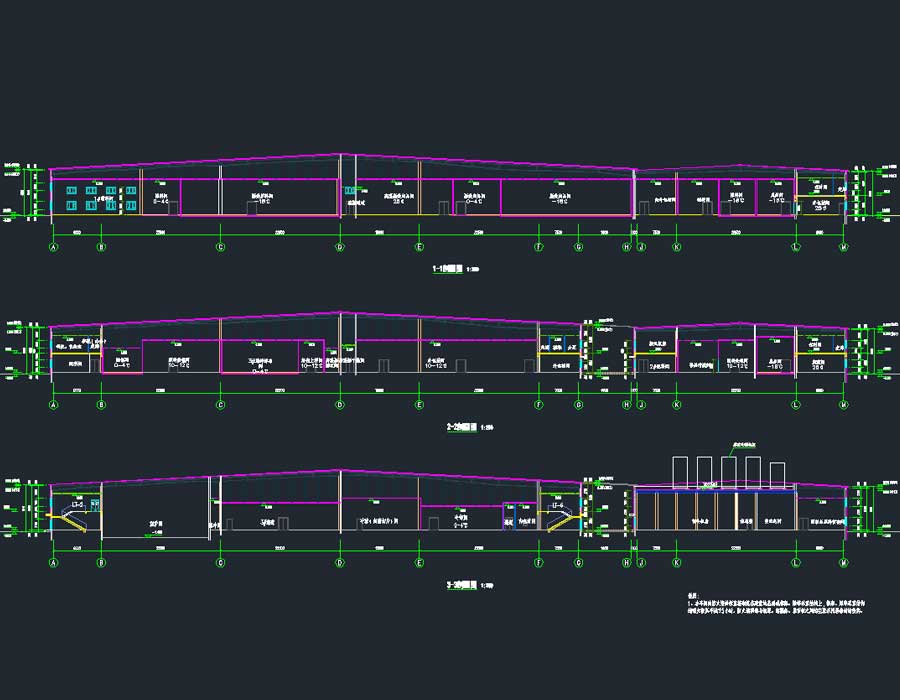

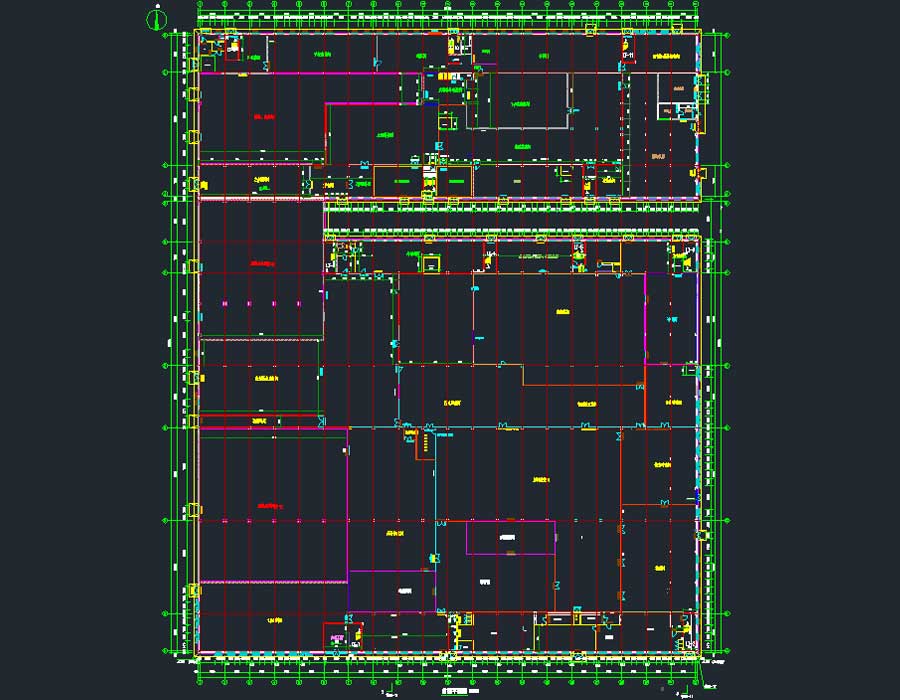

说明:某食品厂肉制品建设项目——加工车间建筑(缺部分详图)、结构、给排水、电气、暖通施工图,其占地面积17292.2平方米,建筑面积20778.98平方米,地上2层。生产厂房为工业厂房(食品加工类,生产物品火灾危险性为丙类);采用排架结构,主体为单层,局部设置夹层;设计耐火等级为二级;主要柱网尺寸:6x9m、6x22.5m,建筑高度12.10m,建筑设计合理使用年限50年,抗震设防烈度7度。图纸内容含建筑设计总说明、建筑做法表、门窗表、地坪通风层平面图、各层平面图、立面图、剖面图、 楼梯详图和钢结构设计总说明、混凝土结构设计总说明、综合加工车间基础施工图及基础详图、混凝土柱施工图、混凝土柱配筋详图、梁平法施工图、板平法施工图、制冷机间梁/板平法施工图、综合加工车间圈梁布置图、GJ-1至GJ-8详图、屋面结构布置图、屋面檩条布置图、节点详图、LT施工图和给排水设计说明、排水平面图、给排水系统图、给水平面图、消火栓平面图、消火栓系统图和电气设计说明、配电系统图、变配电间布置图、配电系统图、接地平面图、配电平面图、照明平面图、插座平面图、消防设计说明、消防系统图、广播平面图、应急照明平面图、消防平面图和采暖设计施工说明、空调设计施工说明、综合加工车间首层排烟/排风平面示意图、屋顶设备平面图、首层平面图、采暖平面图、采暖系统图、空调水管系统图、首层平面图等。
建筑面积:20778.98㎡地上层数:1层建筑高度:12.1m地下层数:高度类别:低层图纸深度:施工项目地址:辽宁省设计时间:2018建筑风格:现代效果图:无
