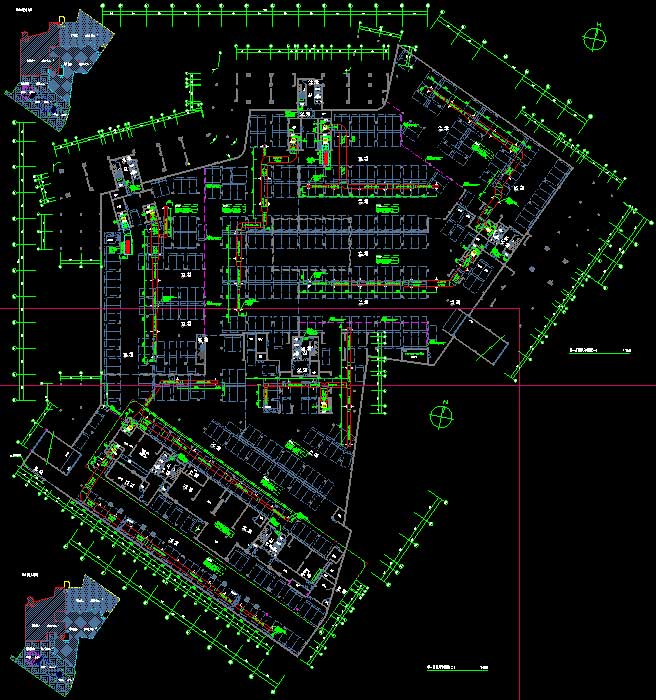

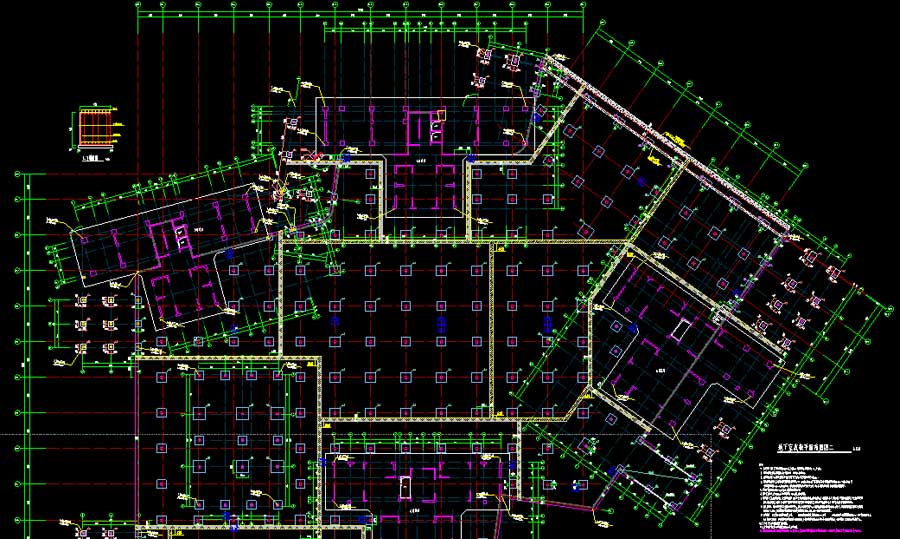

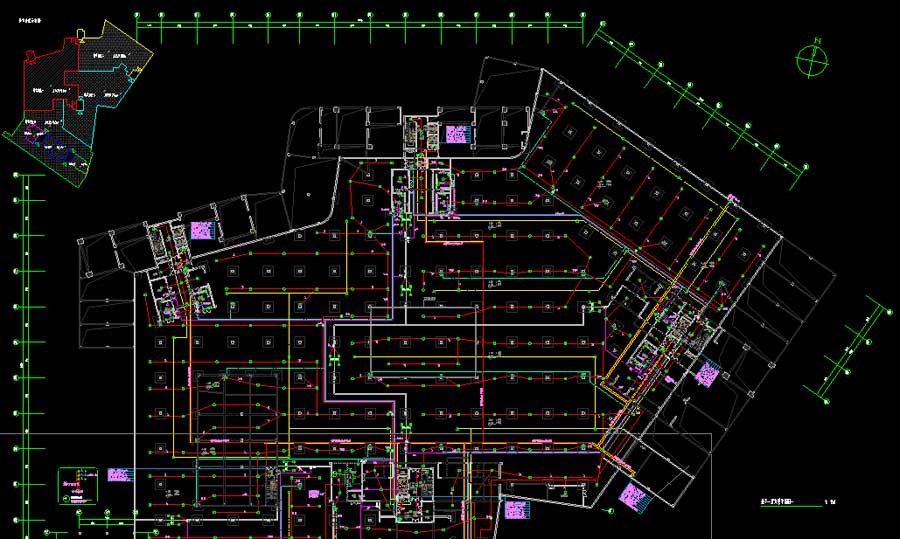

说明:该项目为某地下室全专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,本工程地下室为地下一层结构,层高为3.5米,建筑面积为15760.28平方米。图纸内容含:建筑说明,建筑装修做法表,平面图,汽车坡道详图,消防水池详图,门窗详图,门窗表,节点详图;结构说明,地下室顶板梁配筋图,地下室顶板板配筋图,地下室底板平面布置图,筏板配筋平面图,地下室构造详图;给排水说明,给排水平面图,室外给排水总平面图,地下室给排水管道系统图,水池水泵房配管大样图;电气说明,防雷接地说明,火警自动报警设计说明,基础防雷接地平面图,七氟丙烷气体灭火联动控制图,火灾自动报警系统图,火警平面图,10KV高压一次接线图,低压变配电房系统图,物业专变配电干线图,低压配电系统图,变配电房大样图,弱电系统图及干线图,弱电平面图;暖通说明,通风平面图,风机、风管安装详图,设备房通风平面图,设备房气体灭火后通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:15760.28㎡地上层数:建筑高度:地下层数:1层高度类别:图纸深度:施工项目地址:广东省设计时间:2017建筑风格:效果图:无
