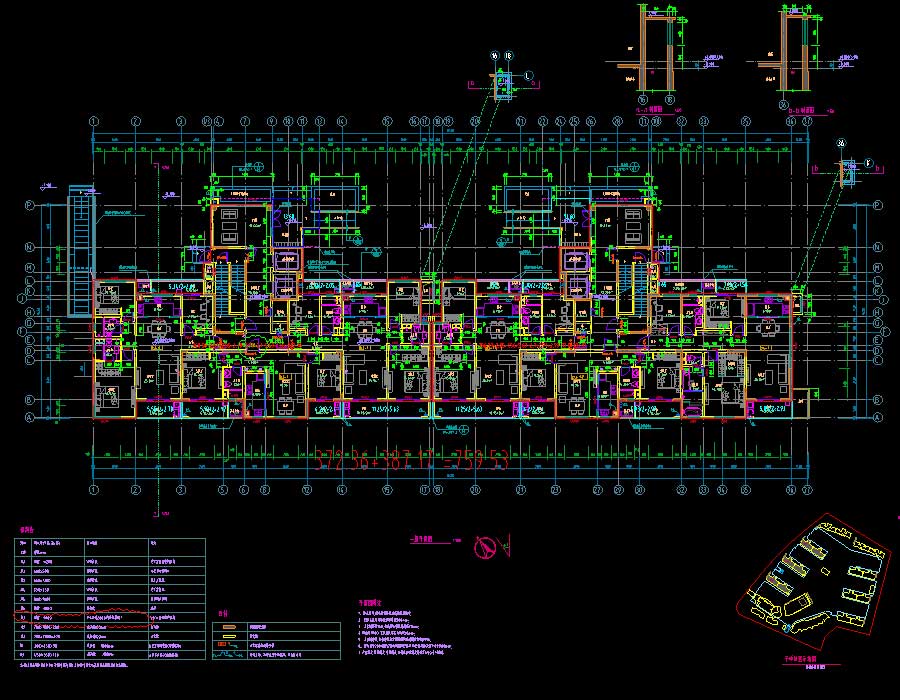

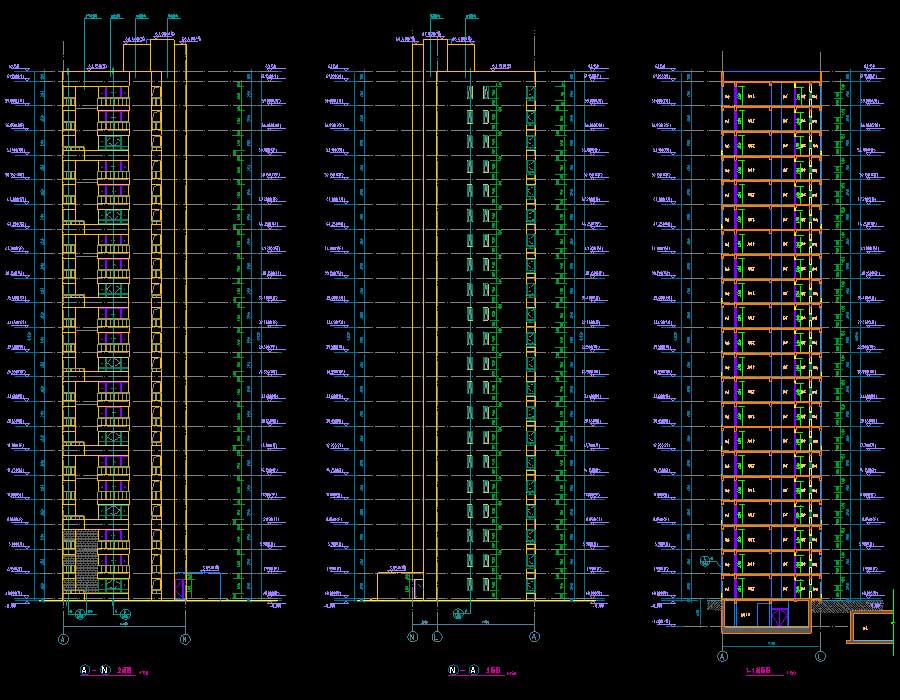

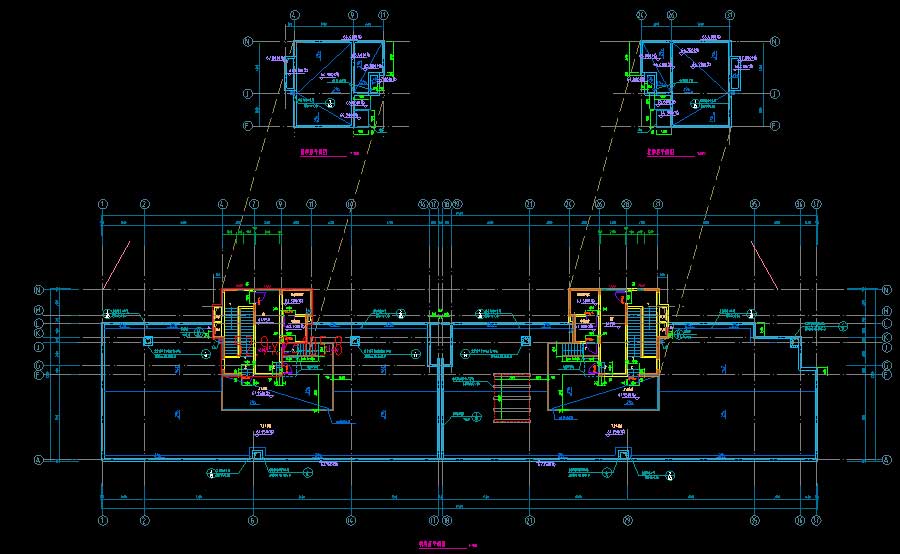

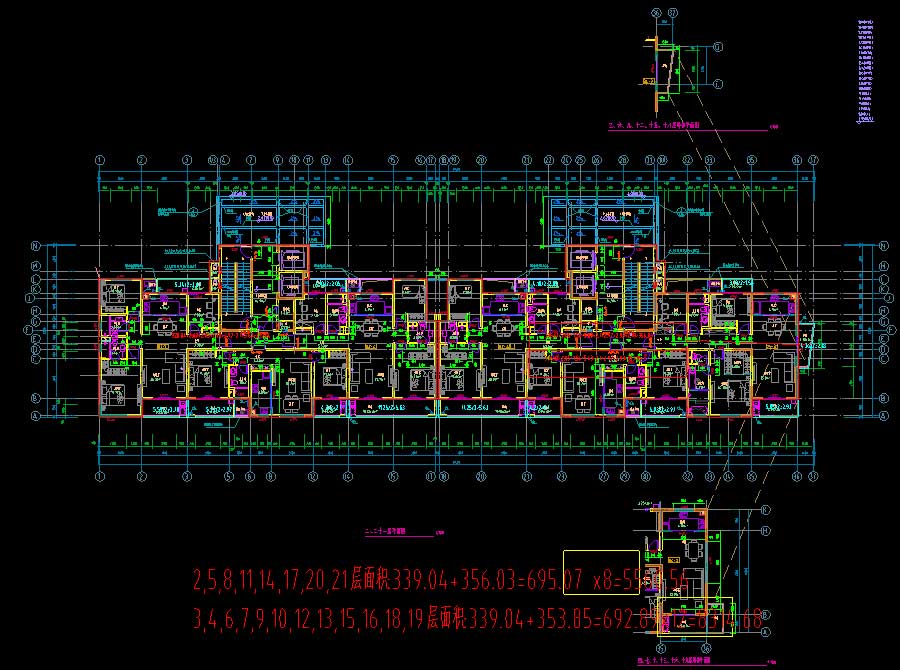

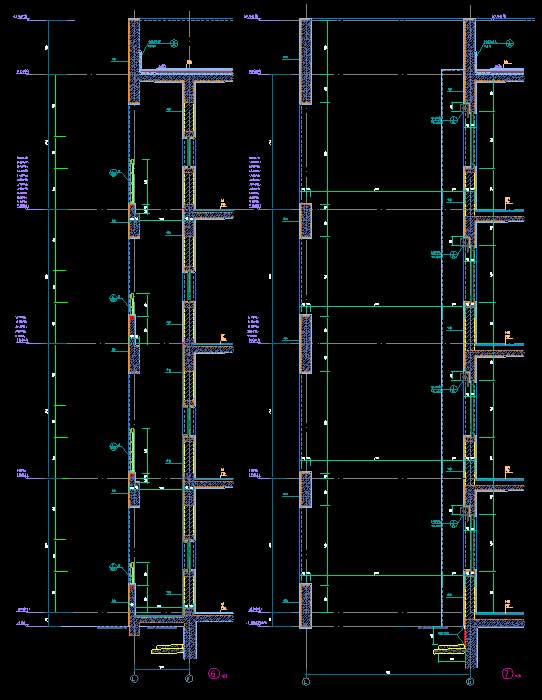

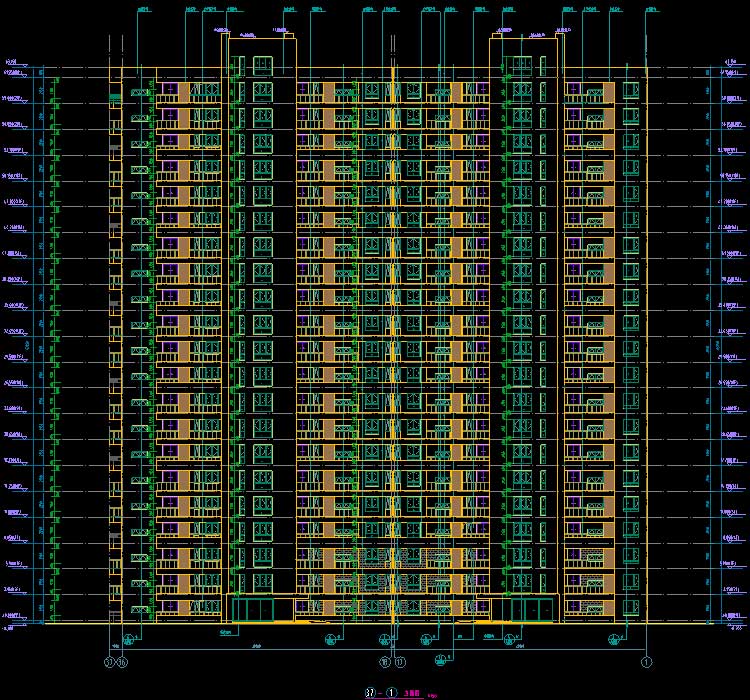

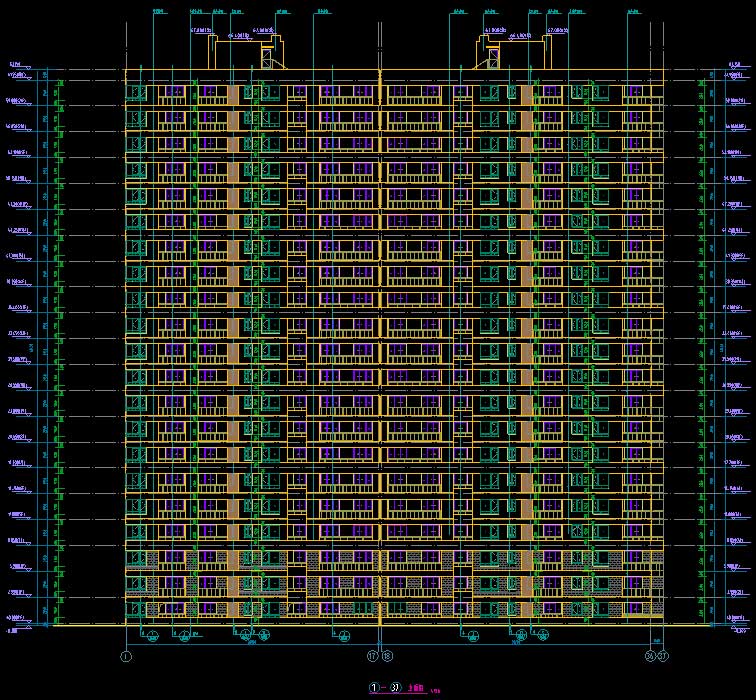

说明:该项目为某小区多栋高层住宅楼全专业施工图(含计算书、审图回复修改单),包括2#物业管理中心、3#单身公寓、5~12#住宅楼、2、3#变电站、锅炉房、垃圾房及地库。其中,变电站、锅炉房、垃圾房地上层数均为1层,建筑高度为3.75~5.6米;2#物业管理中心建筑高度为11.15米,地上层数2层;9#楼建筑高度为45.75米,地上层数15层,地下层数为1层;3#单身公寓建筑高度为58.7米,地上层数18层;5~8#地上层数均为21层,建筑高度均为63.45米,地下层数均为1层;10~12#地上层数均为21和18层,建筑高度均为63.45米,地下层数均为1层;地库为地下1层,建筑面积为33572.86平方米;本项目总建筑面积为172778.35平方米。图纸内容含:建筑说明,节能专篇,平面图,立面图,剖面图,户型平面放大图,楼电梯详图,自行车坡道详图,门窗详图,节点详图;结构说明,桩位平面布置图,基础平面布置图,墙柱平面布置图,暗柱详图,结构平面布置图,梁配筋图,板配筋图,节点详图,楼梯详图,自行车坡道详图;给排水说明,给排水平面图,给水展开系统图,消防展开系统图,污水展开系统图,雨水展开系统图;电气说明,电力平面图,照明平面图,屋顶防雷平面图,基础接地平面图,配电干线系统图,配电系统图;暖通说明,通风平面图,加压系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:172778.35㎡地上层数:2,18,21,21,21,21,15,21,18,21,18,21,18,1,1,1,1层建筑高度:11.15,58.7,63.45,63.45,63.45,63.45,45.75,63.45,63.45,63.45,5.6,5.6,5.6,3.75m地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2013建筑风格:现代效果图:无
