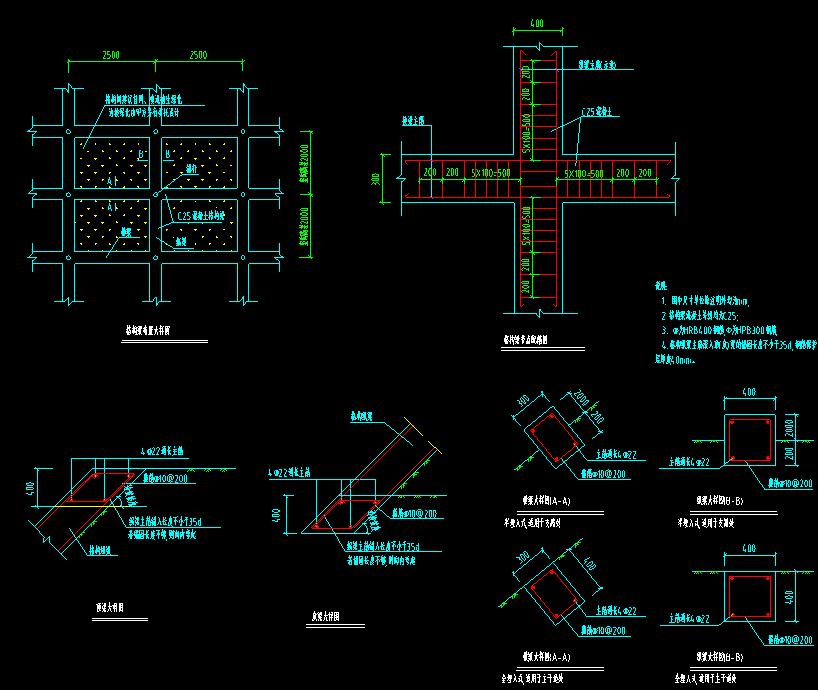

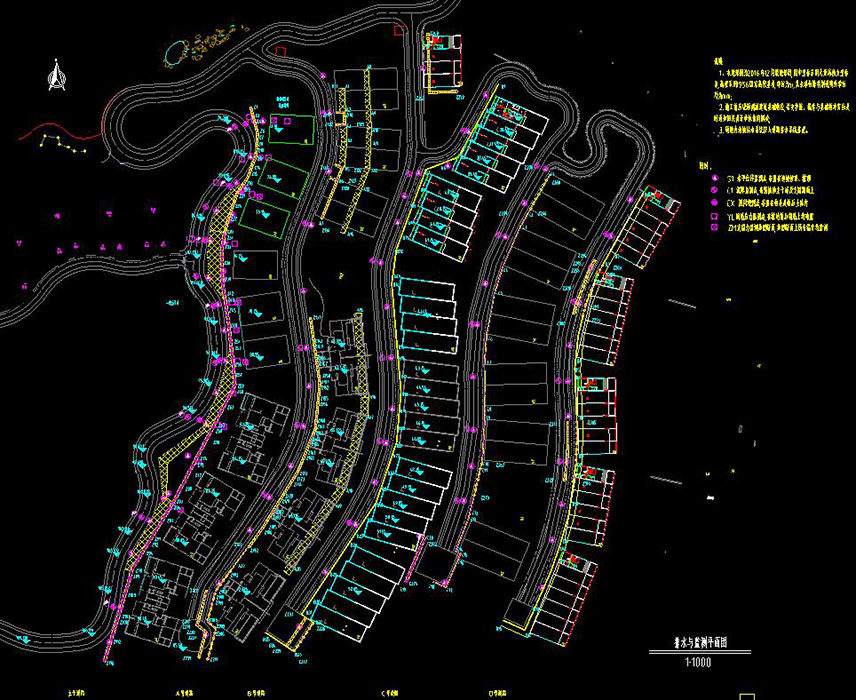

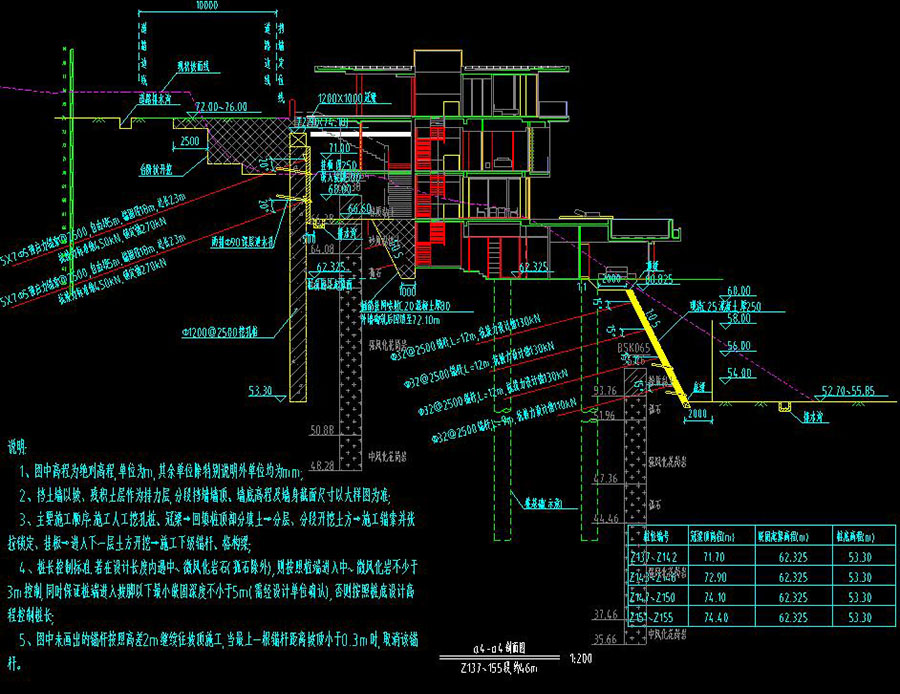

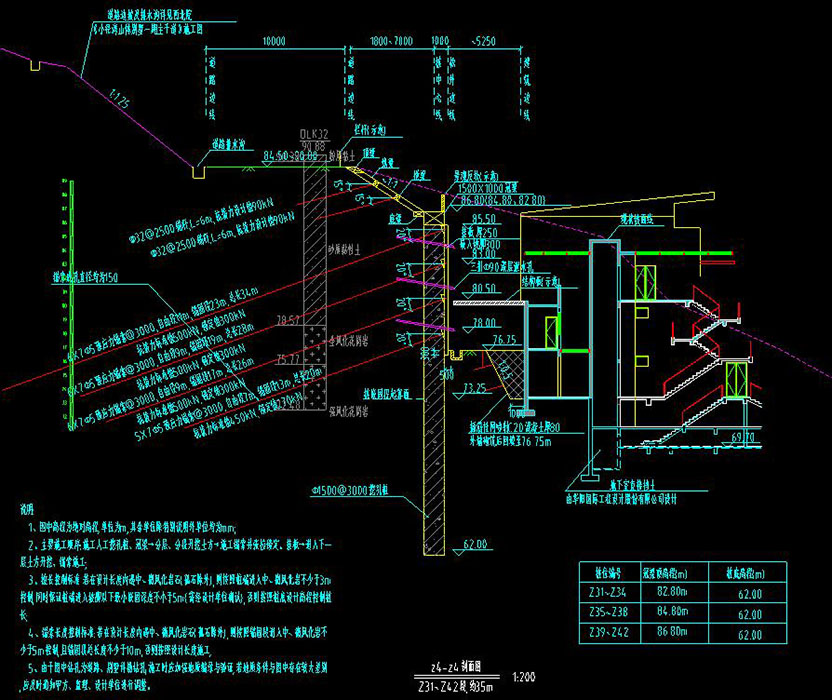

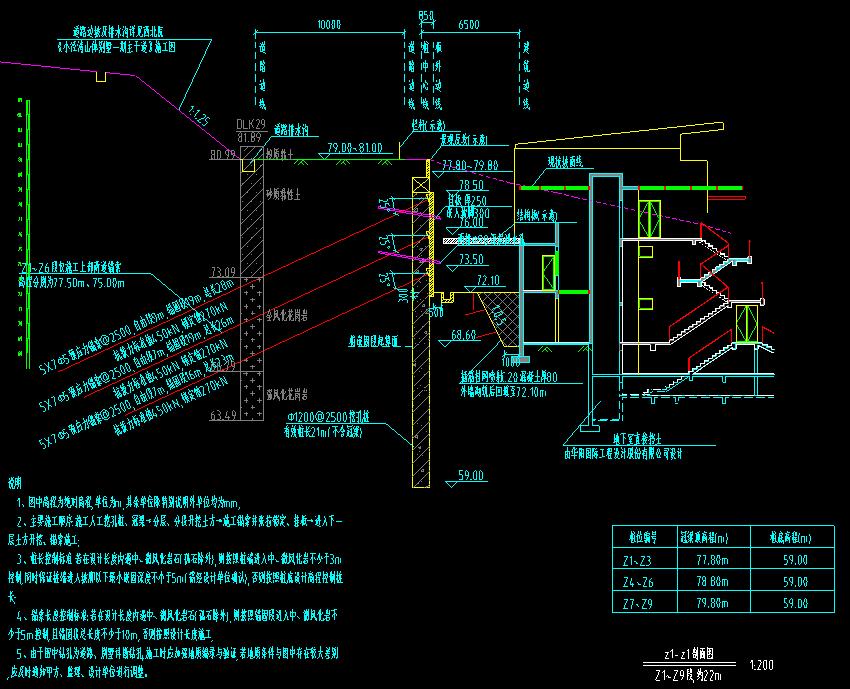

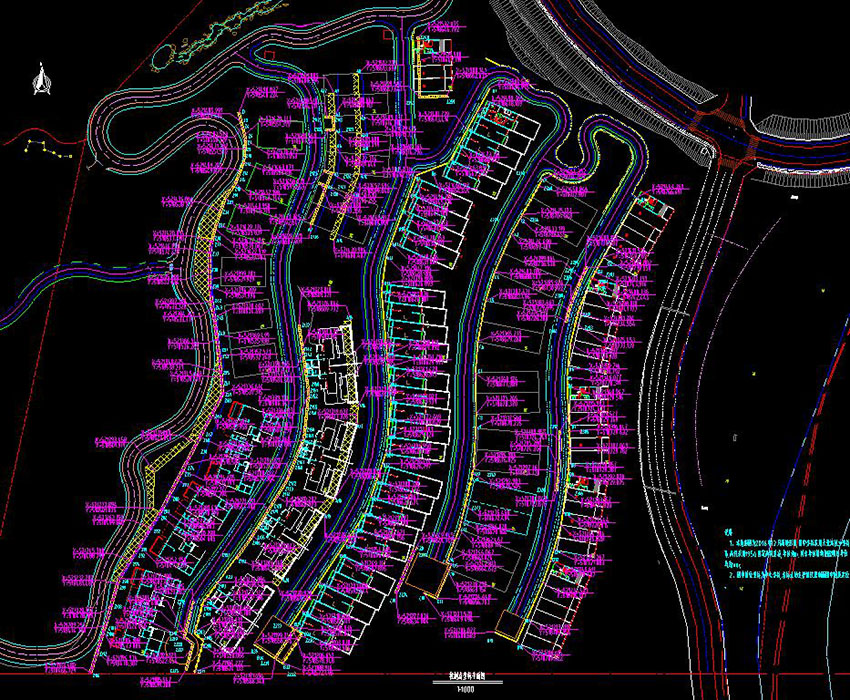

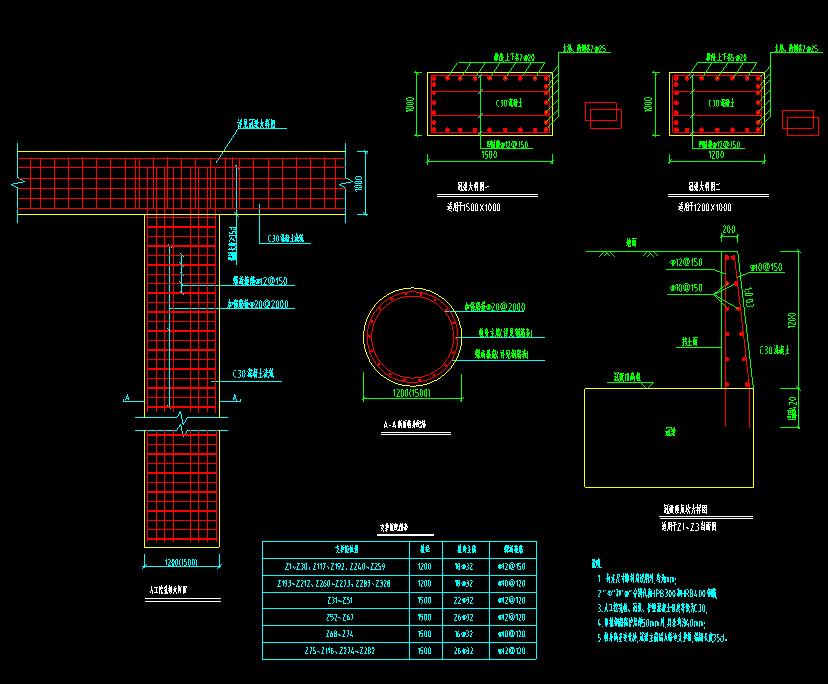

说明:山体别墅边坡支护施工图,小区分布有5条道路,自西向东分别为主干道、A、B、C、D条支路,道路规划标高分别为79~106m、64.85~88.62m、50.4~63m、36.8~41m、25.1~27m,拟建别墅及支线道路处现状坡面标高为24~106m,根据现状地形及场地规划,场地内将产生高6~17m的挖方边坡,高4~9m高的填方边坡;图纸包含:设计总说明,平面图,排水与监测平面图,控制点坐标平面图,剖面图,格构梁大样图,锚杆大样图,支护桩、冠梁大样图,护壁、挡土板大样图,桩身预埋大样图,锚索大样图,悬臂式挡土墙大样图,扶壁式挡墙大样图,桩、冠梁、连梁连接大样图,排水沟大样图,泄水孔大样图,钢筋应力计布置大样图
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2017
