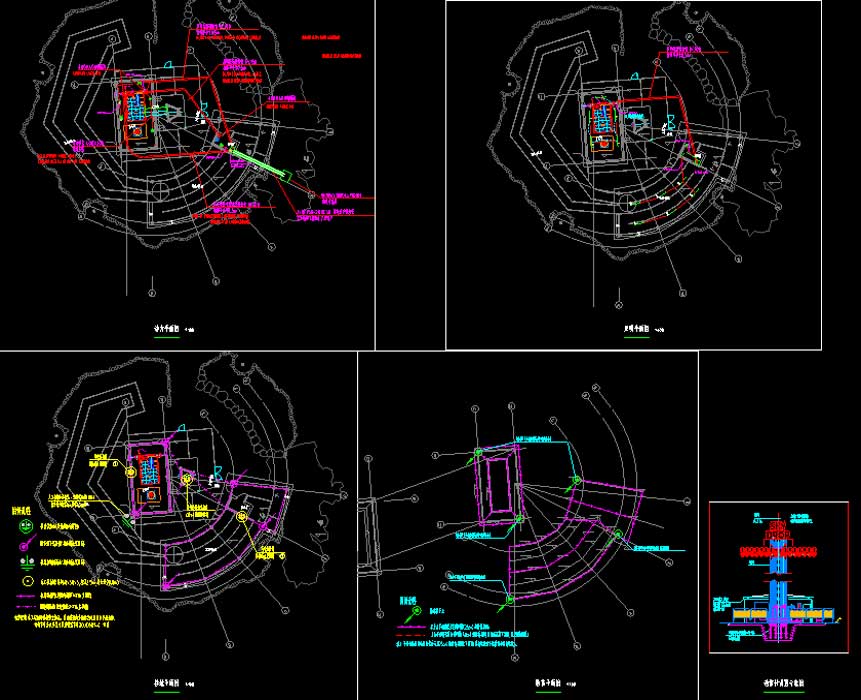

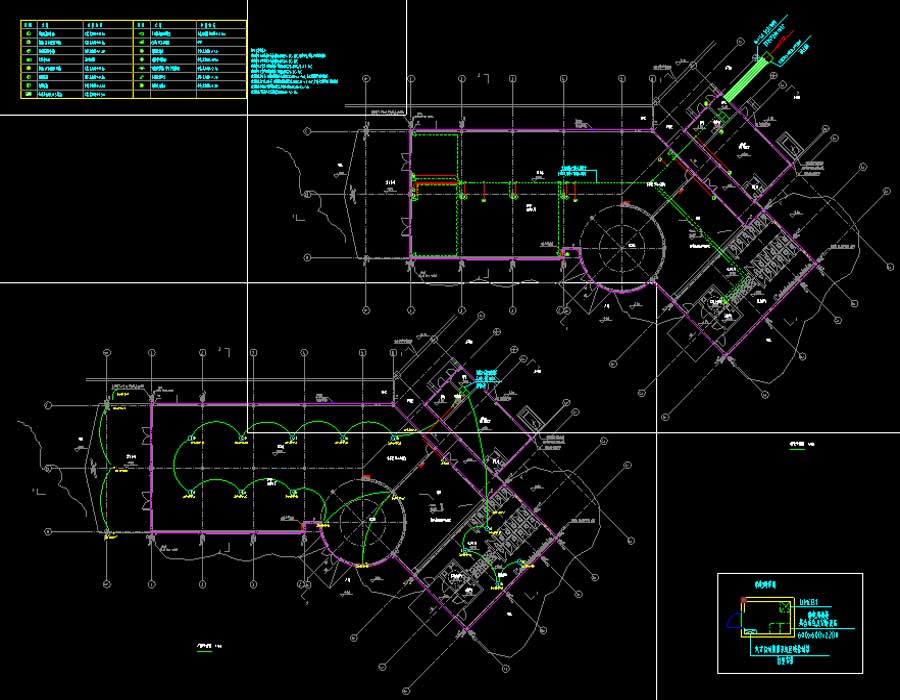

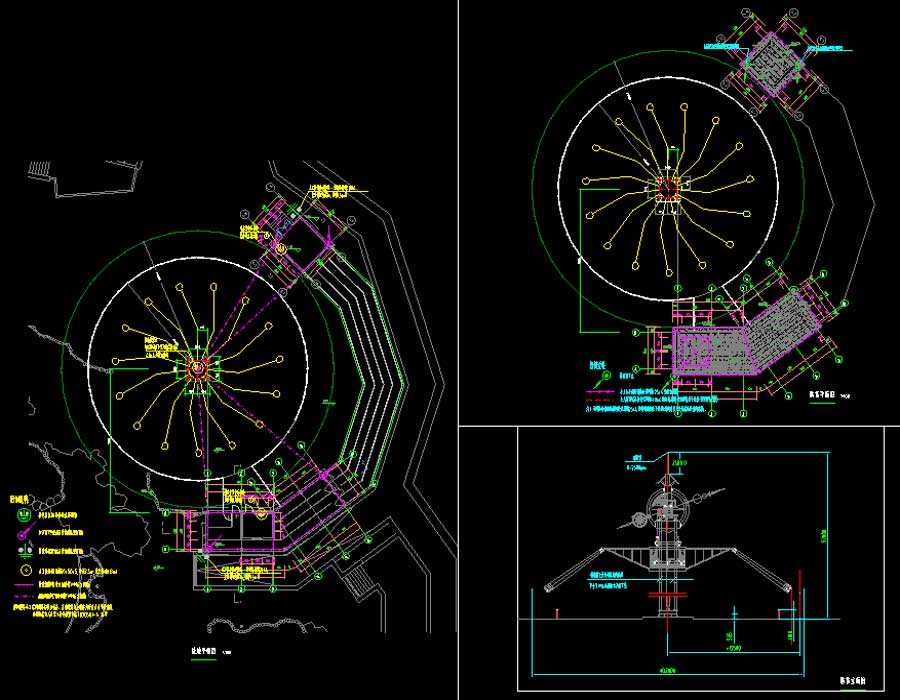

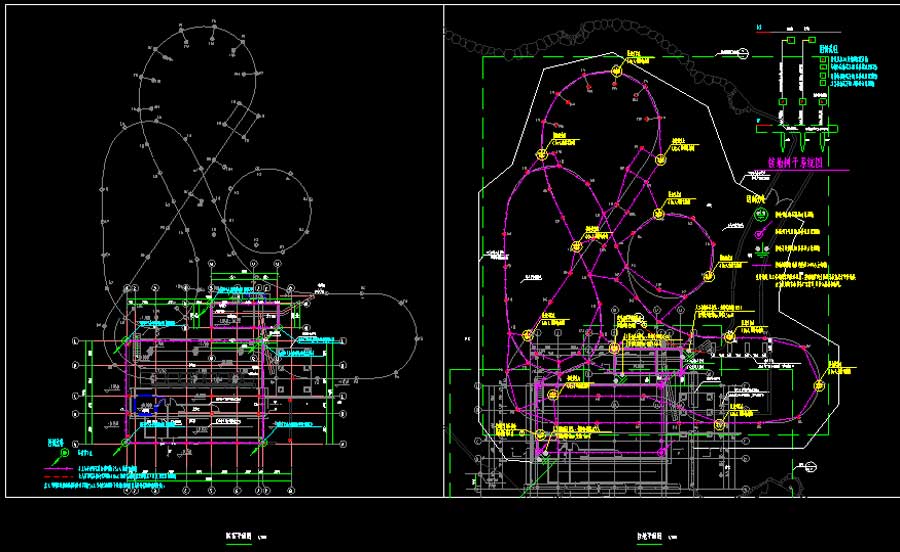

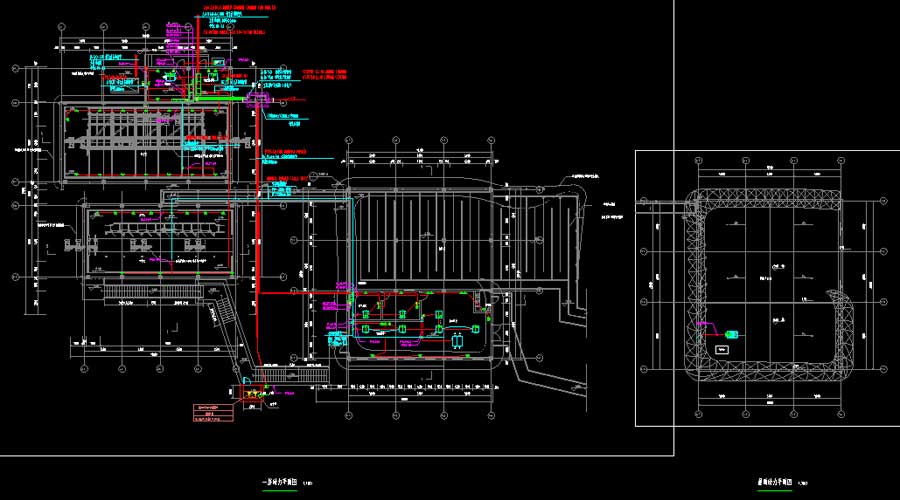

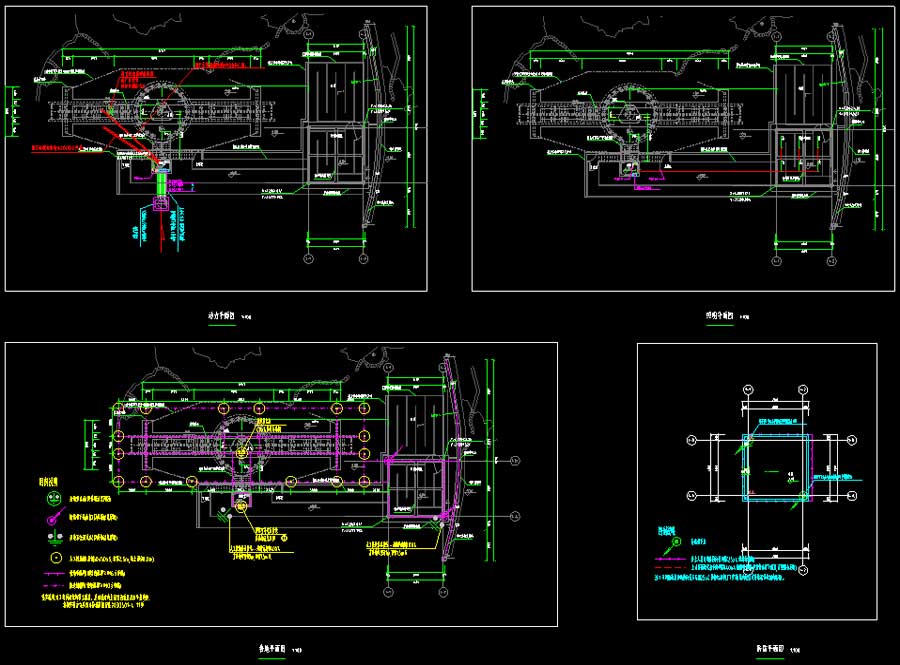

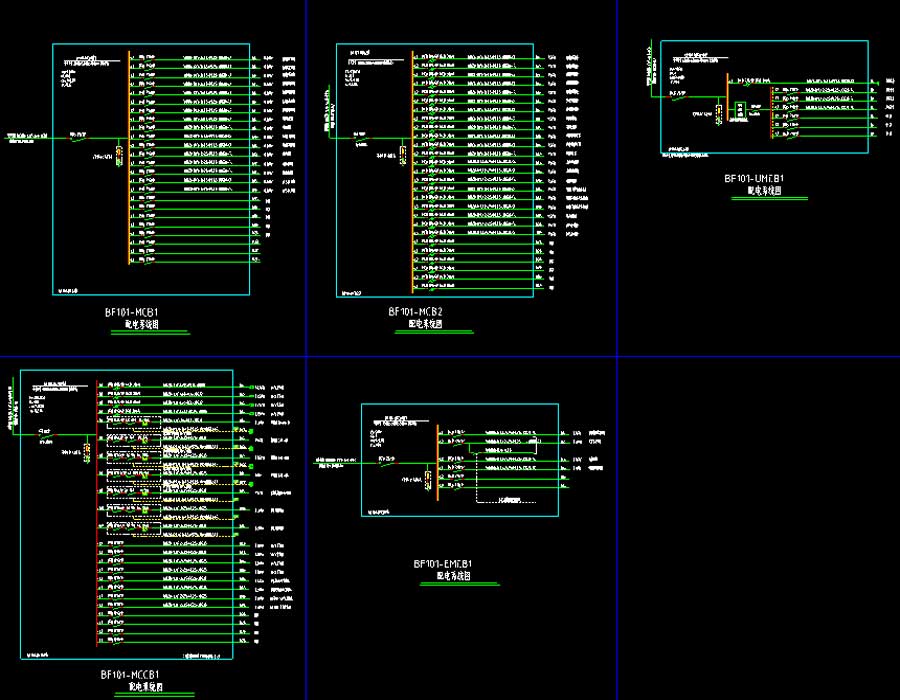

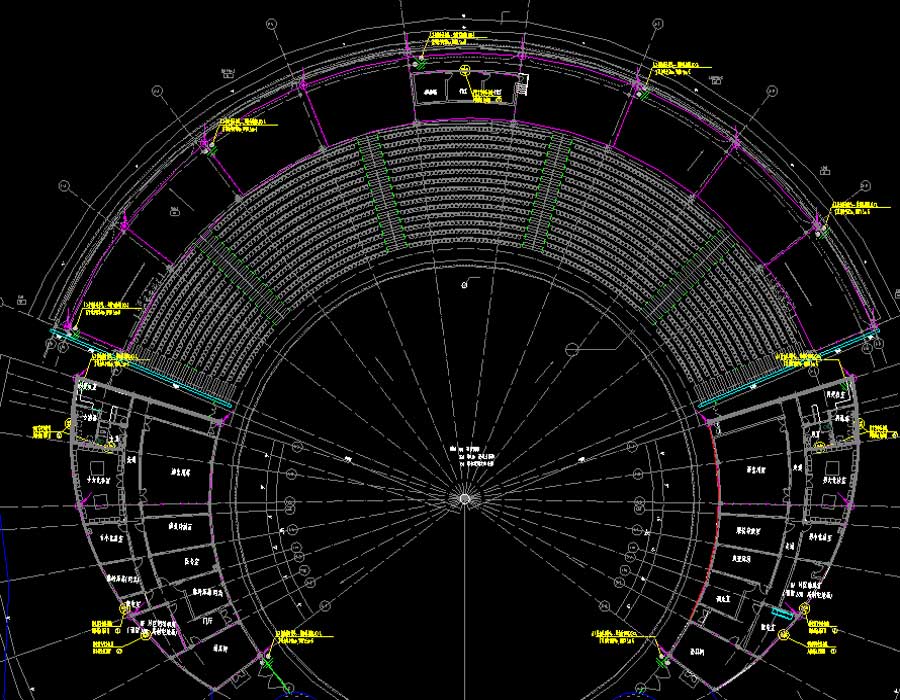

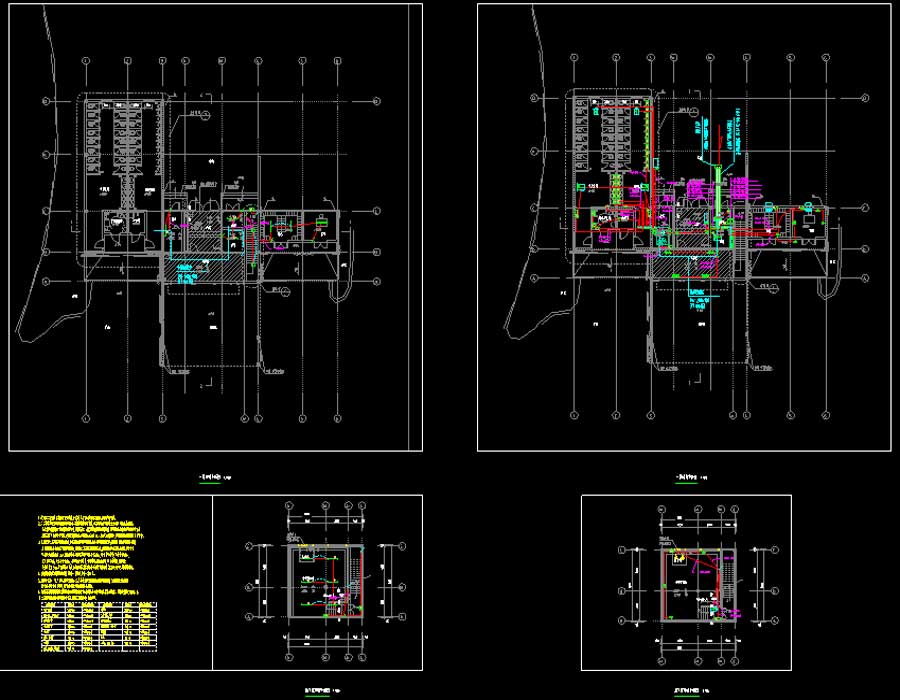

说明:该项目为某商业广场综合体电气施工图,主要建筑和设施包括集展示、演艺和餐厅与一体的综合体、演艺剧场、迷宫、商店、餐厅、小食摊、小卖部和多种陆地和水上游乐项目。设计范围:信息设施系统;安全防范系统;火灾自动报警及消防联动系统;建筑设备管理系统;用户10/0.4KV变配电所;照明及动力、空调供配电及控制系统;防雷与接地系统。图纸内容含:电气说明,低压配电干线图,低压配电柜系统图,变电所布置详图,防雷接地做法详图,低压配电系统图,配电箱系统图,强电平面图,动力平面图,照明平面图,接地平面图,防雷平面图,预埋管线图,弱电系统图,弱电平面图,火灾报警平面图,广播平面图,公共广播系统图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:江西省设计时间:2014
