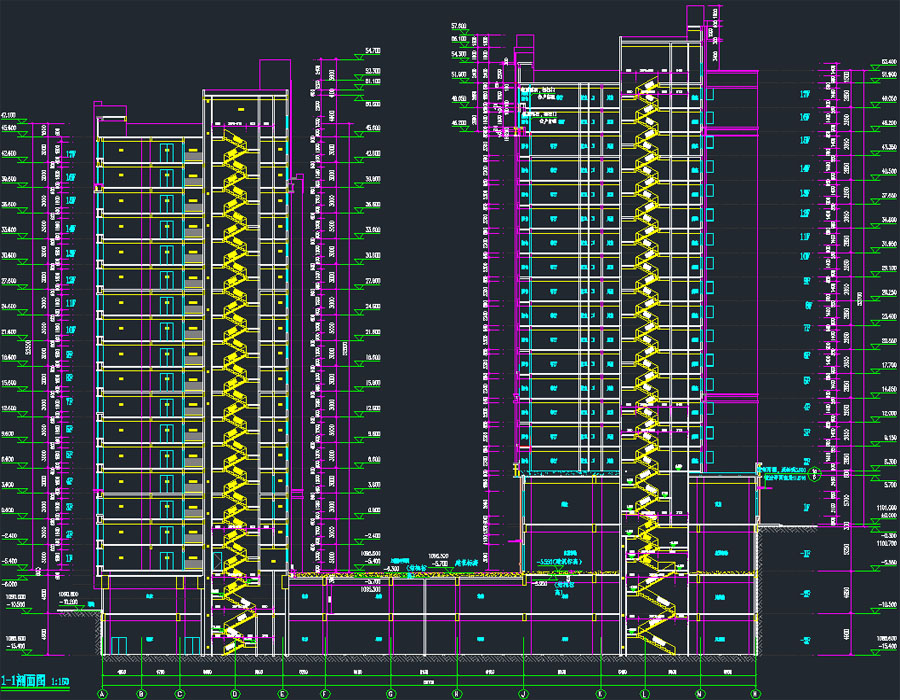

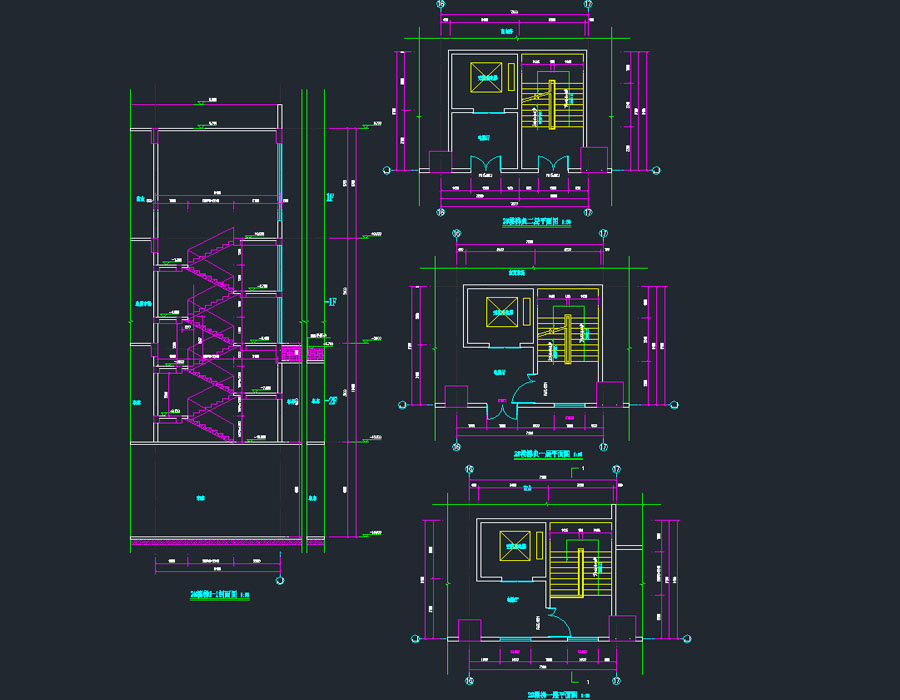

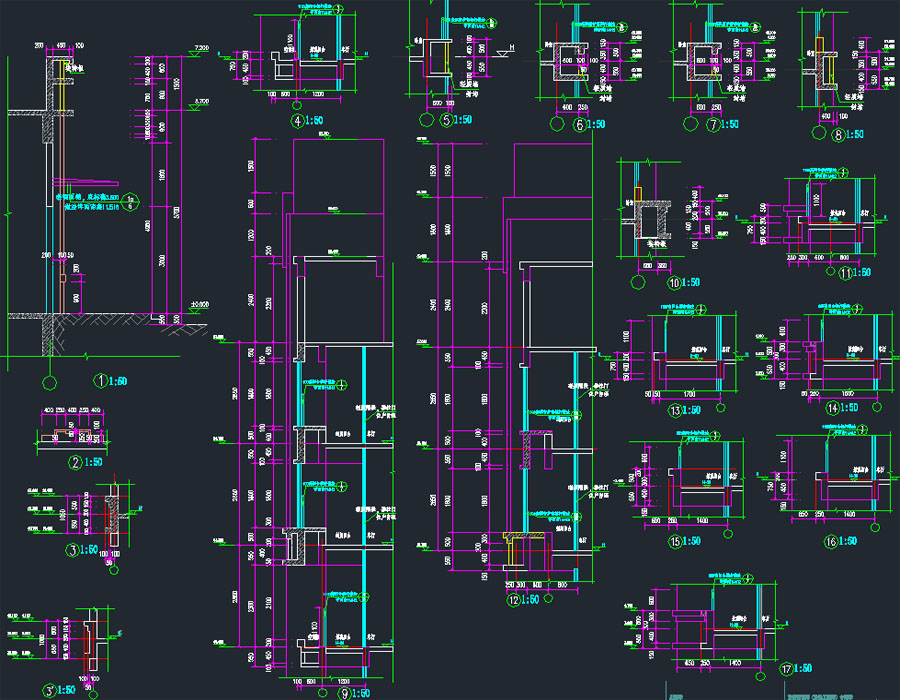

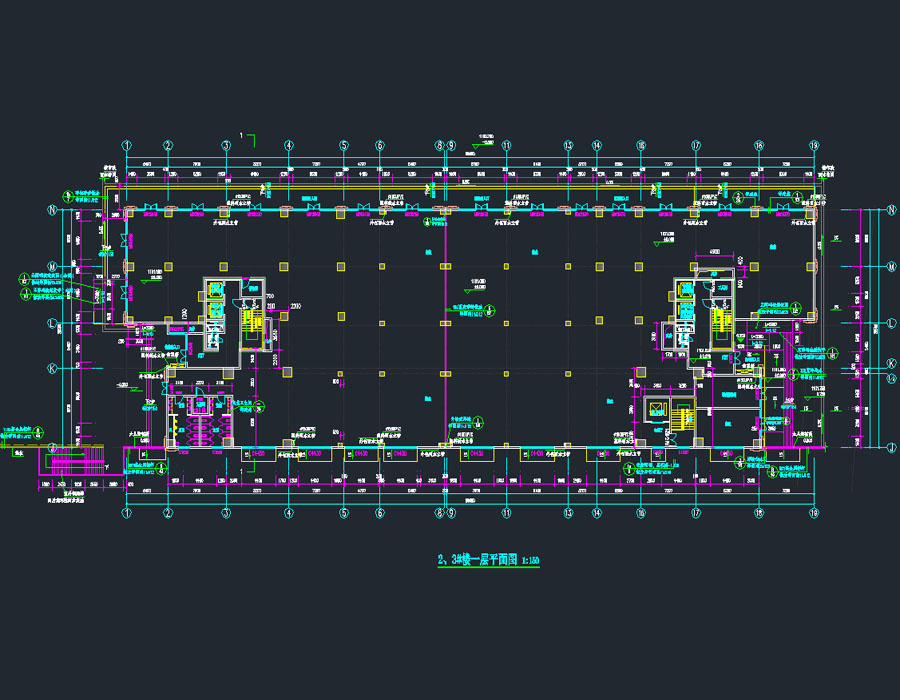

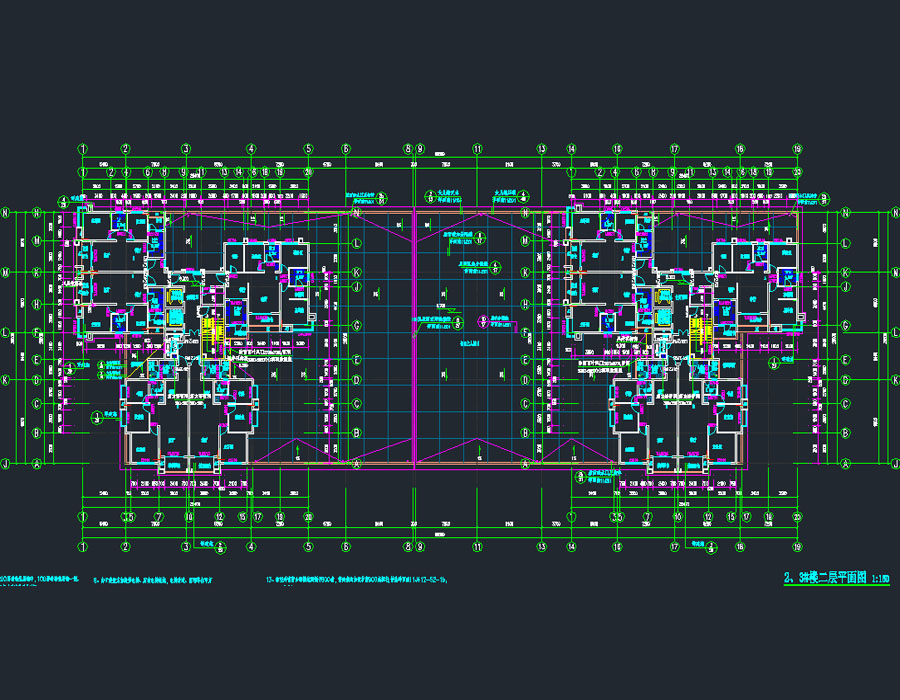

说明:该项目为某高层多栋安置房建筑施工图,主要结构类型为框支剪力墙结构,分别有1~5号楼,其中1~3号楼的总建筑面积为52359.6平方米,1号楼的建筑总高度为51.3米,地上17层,一~十七层为住宅,地下2层均为车库;2,3号楼的建筑总高度52.2米,地上17层,一层为商业,二~十七为住宅,地下3层,负一层为农贸市场,负二、三层为地下停车场;4,5号楼总建筑面积为20481.91平方米,建筑总高度均为53.85米,地上均为19层,一层为商业服务网点,二~十九层为住宅,地下均为2层为地下停车场。图纸包括:建筑设计总说明,节点设计说明,总平面定位图,楼层平面图,机房层平面图,立面图,标准层平面图,剖面图, 卫生间大样,筒体大样,楼梯大样,坡道大样,墙身大样,门窗大样,轴立面图,核心筒大样图等。(4#、5#楼立面有部分缺失)
建筑面积:52359.6,20481.91㎡建筑高度:51.3,52.2,53.85m地上层数:17,17,19层地下层数:2,3,2层高度类别:高层图纸深度:施工项目地址:贵州省设计时间:2016效果图:无建筑风格:现代
