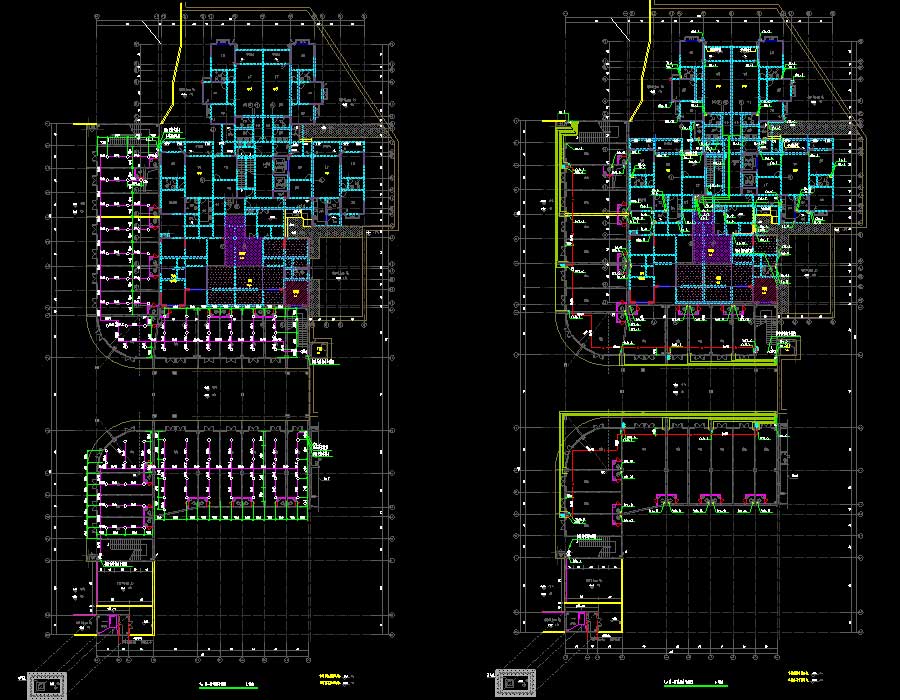

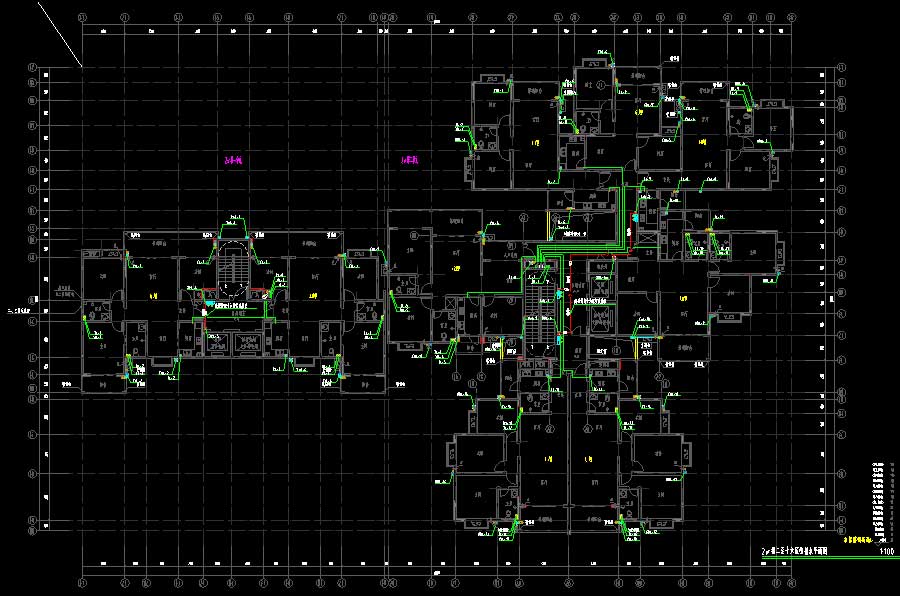

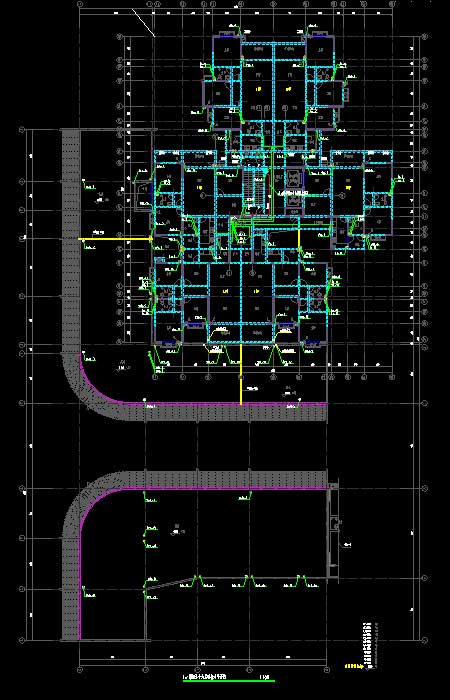

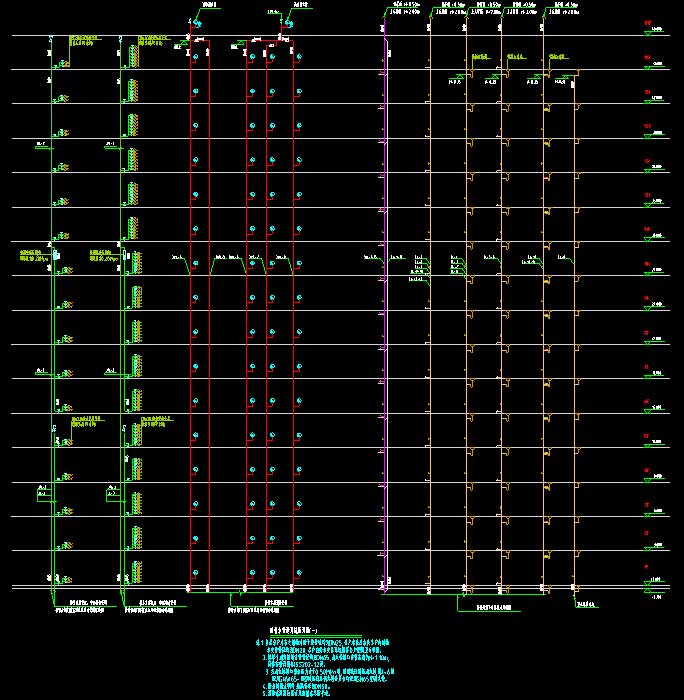

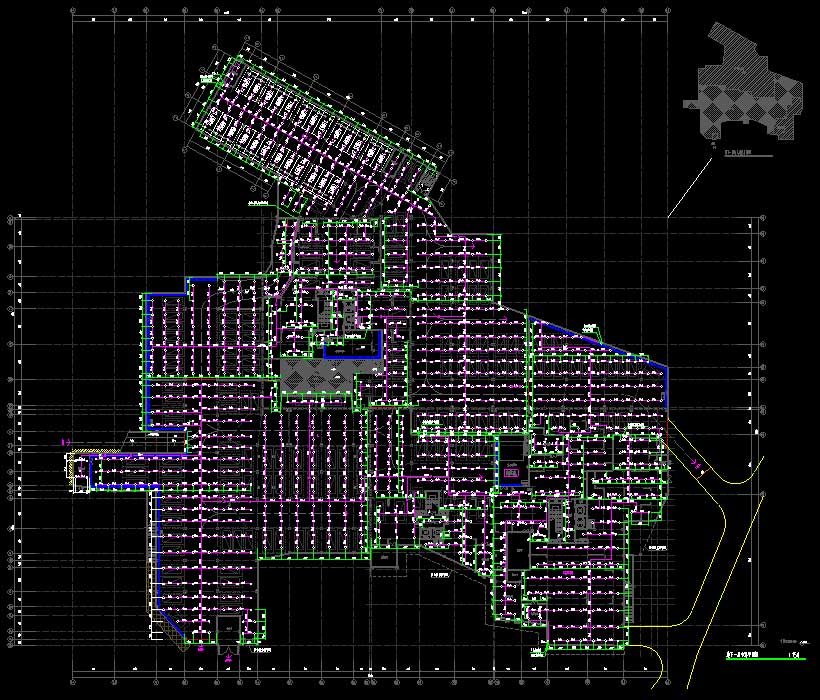

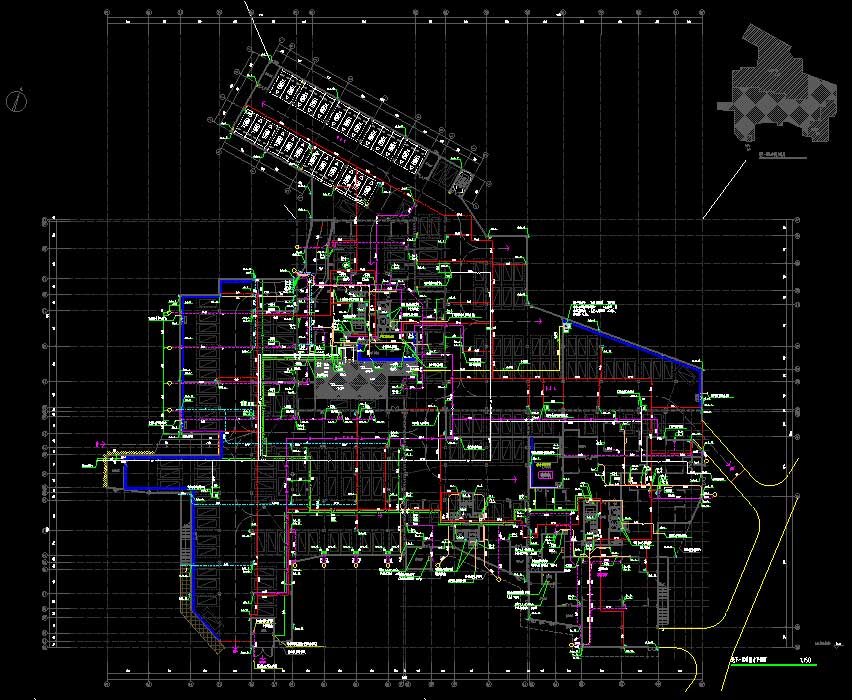

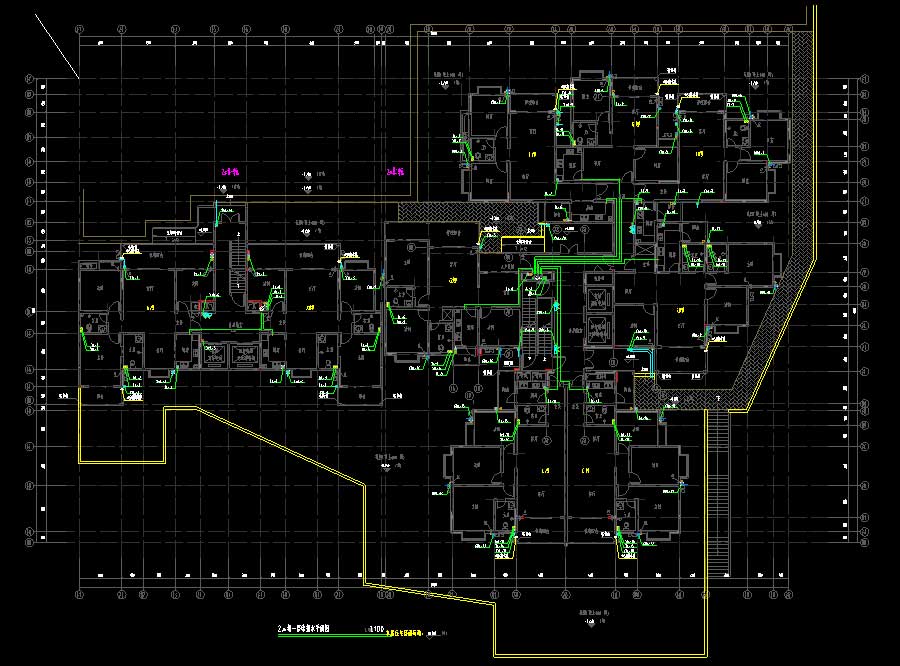

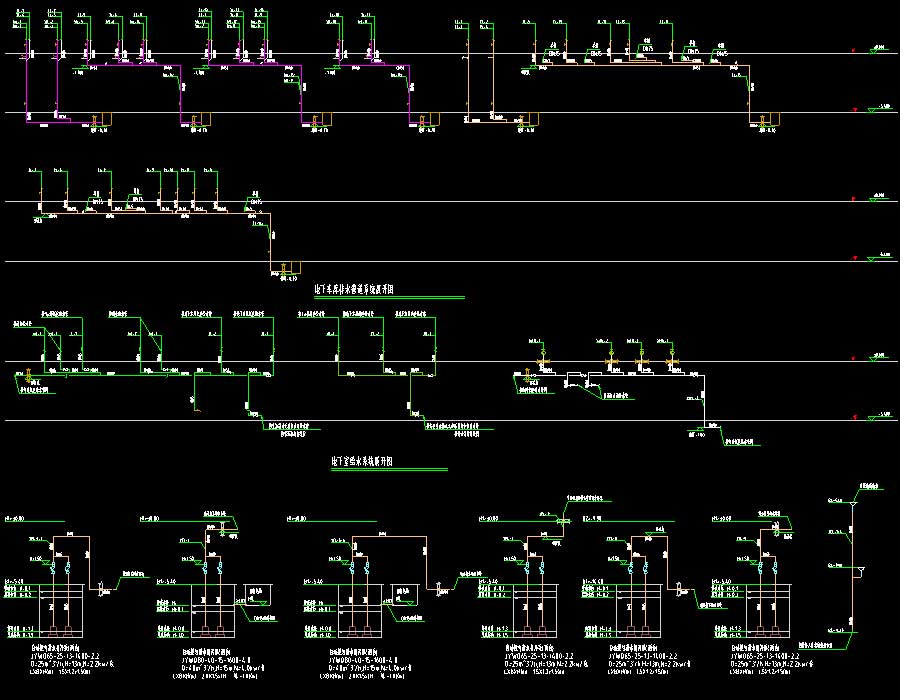

说明:该项目为某高层住宅楼及地下车库给排水施工图,抗震设防烈度为6度,本工程由1-2#楼及裙房商业、以及地下车库组成,总建筑面积约为41306.63平方米。其中1~2#楼设计层数16层,建筑高度为48.3米,为二类高层住宅楼。商业设计层数为2层,建筑高度为9.15米。地下车库层数为3层,停车数量为226辆,为Ⅱ类汽车库。图纸内容含:给排水说明,给排水平面图,喷淋平面图,厨卫给排水大样图,给排水管道系统展开图,地下一层顶板排水平面图、给排水平面图、喷淋平面图,消防水泵房平面布置图,消防水池、消防水泵房剖面图,生活水泵房平面及系统大样图,给排水管道系统展开图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:15L/S室外消火栓水量:25L/S建筑面积:41306.63㎡建筑高度:48.3m地上层数:16层地下层数:3层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2019
