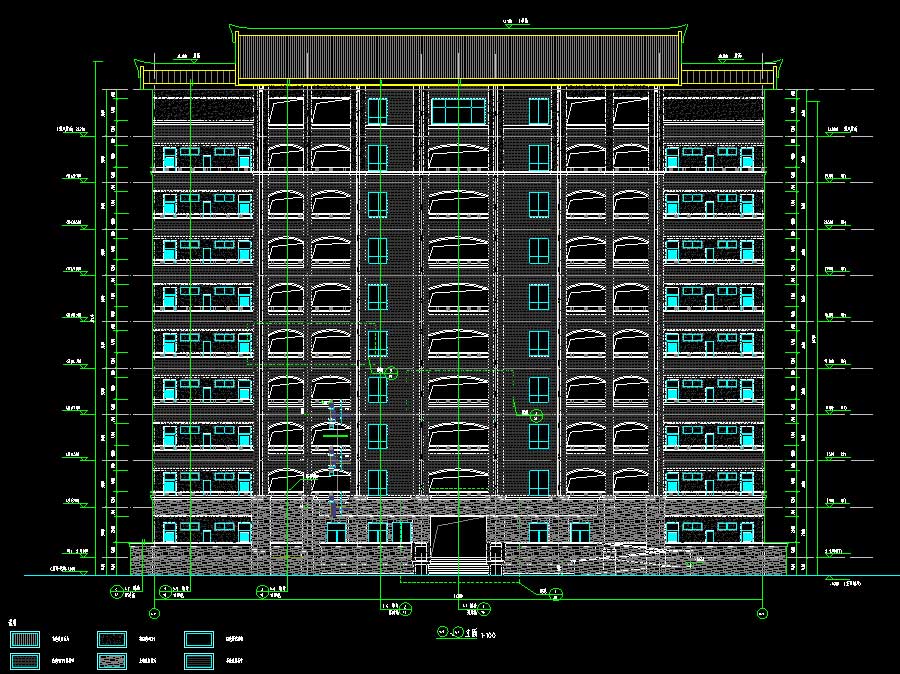

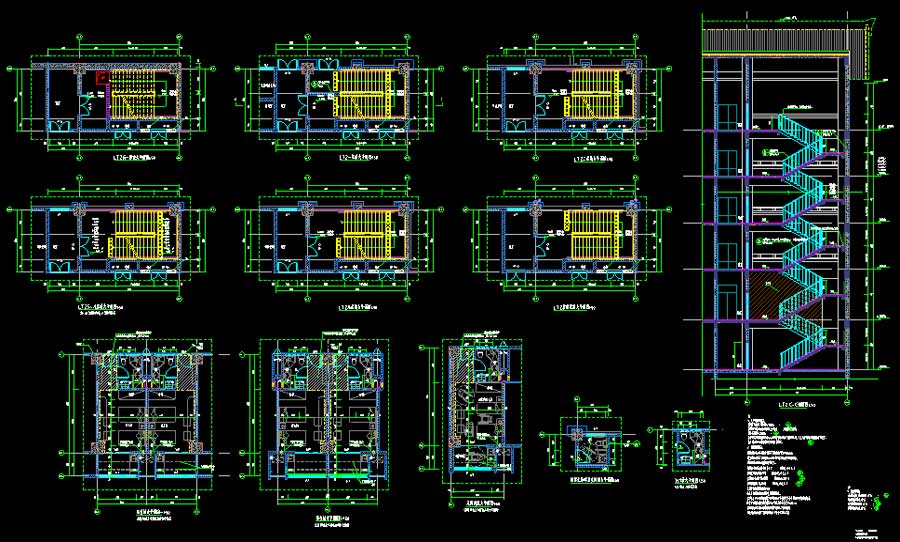

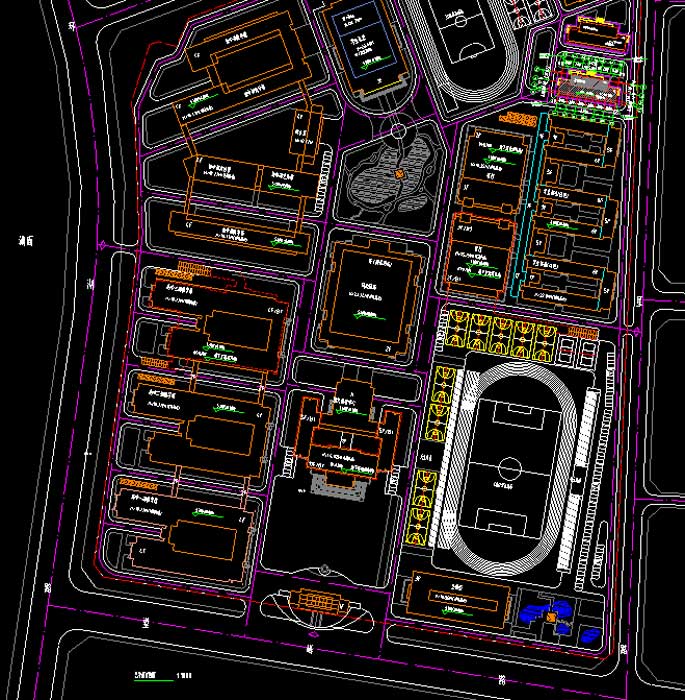

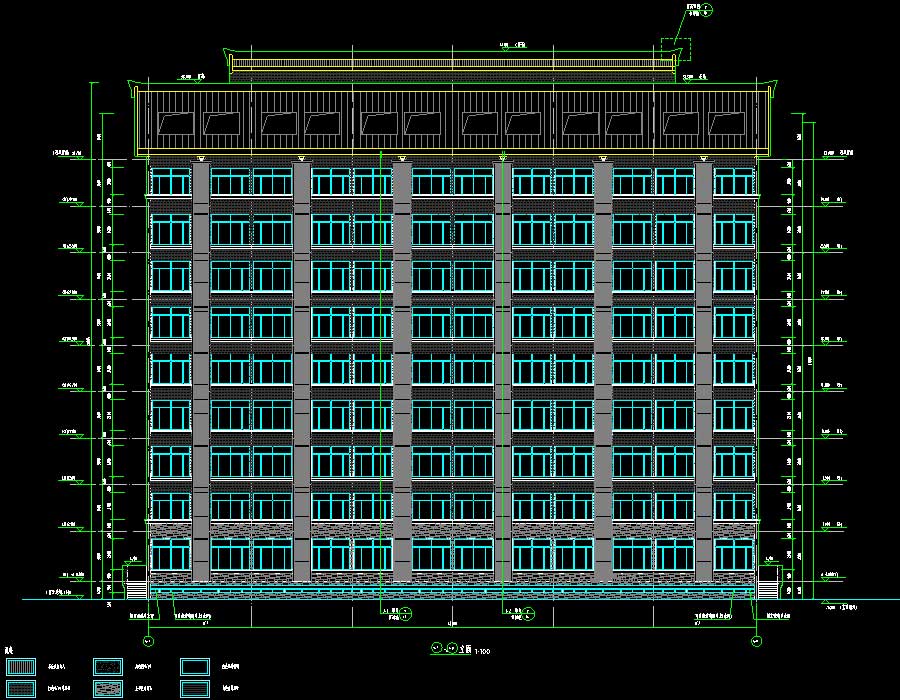

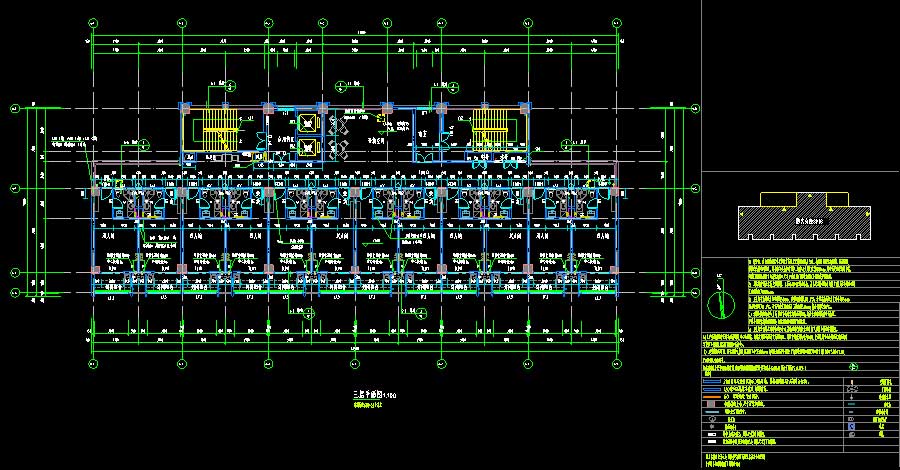

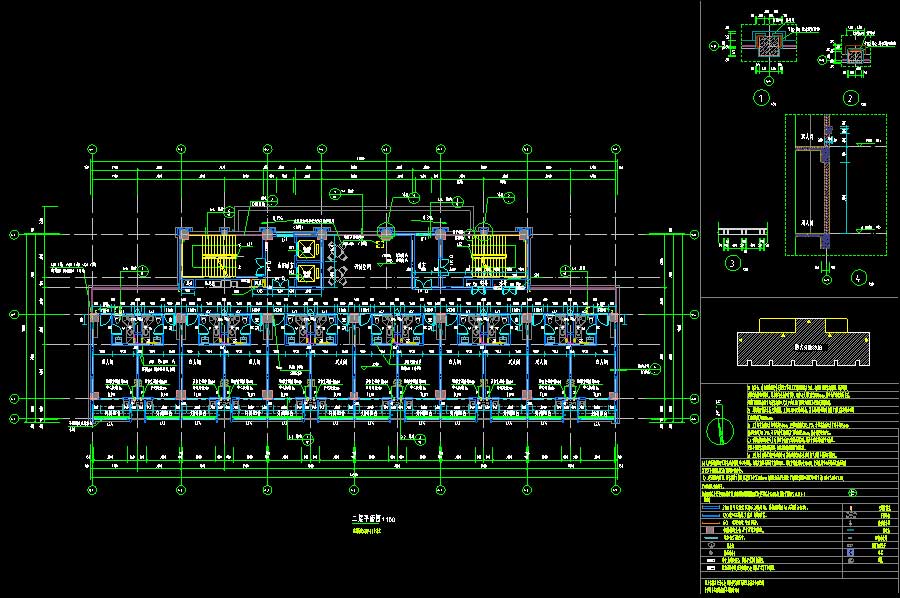

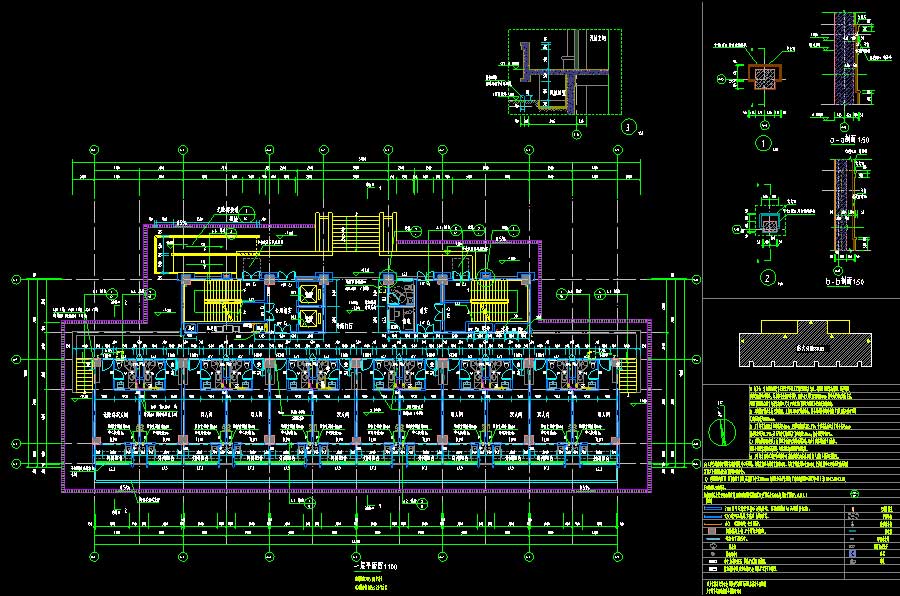

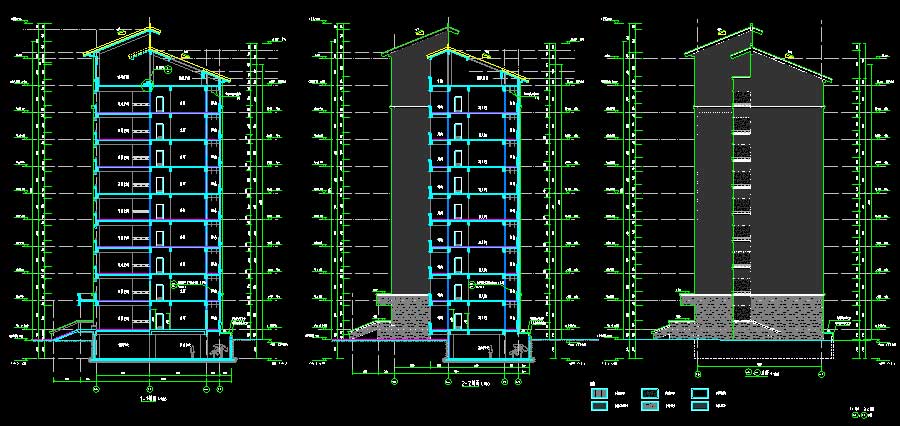

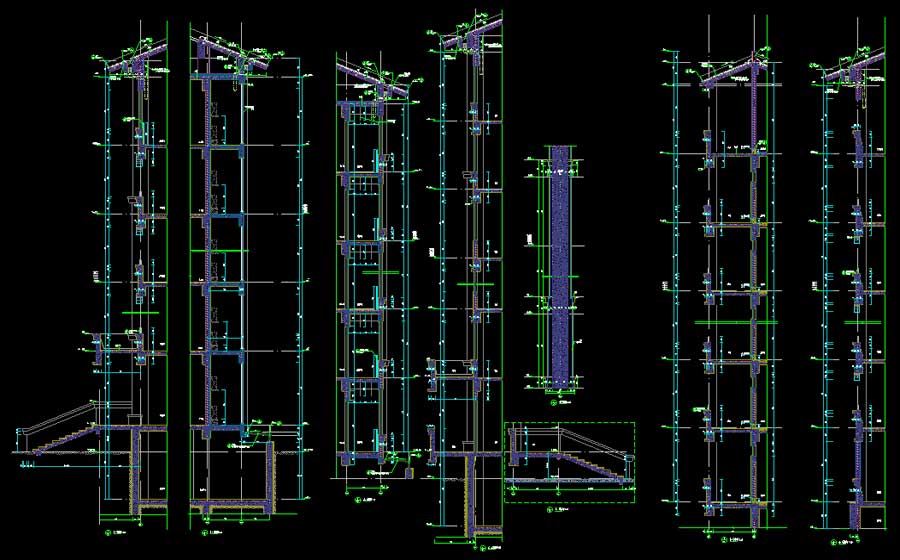

说明:该项目为某中高层高中教师宿舍多专业施工图(含结构补充单),抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为40.095米,地上层数9层,地下层数为1层,总建筑面积为7053.2平方米,其中地下建筑面积766.7平方米,地上建筑面积6286.5平方米,基底面积705.28平方米。图纸内容含:建筑说明,建筑节能设计专篇,绿色建筑设计专篇,总平面定位图,平面图,立面图,剖面图,楼梯、电梯、无障碍坡道详图,宿舍、卫生间布置图,墙身大样图,装饰柱详图,坡屋面详图,屋脊详图,门窗大样图;结构说明,桩位平面布置图,基础平面布置图,墙柱平面图,墙柱配筋图,结构平面布置图,配筋平法施工图,梁平法施工图,楼梯剖面图,楼梯配筋图,墙身大样图等等。专业包括建筑、结构。无单独地库部分图纸。
