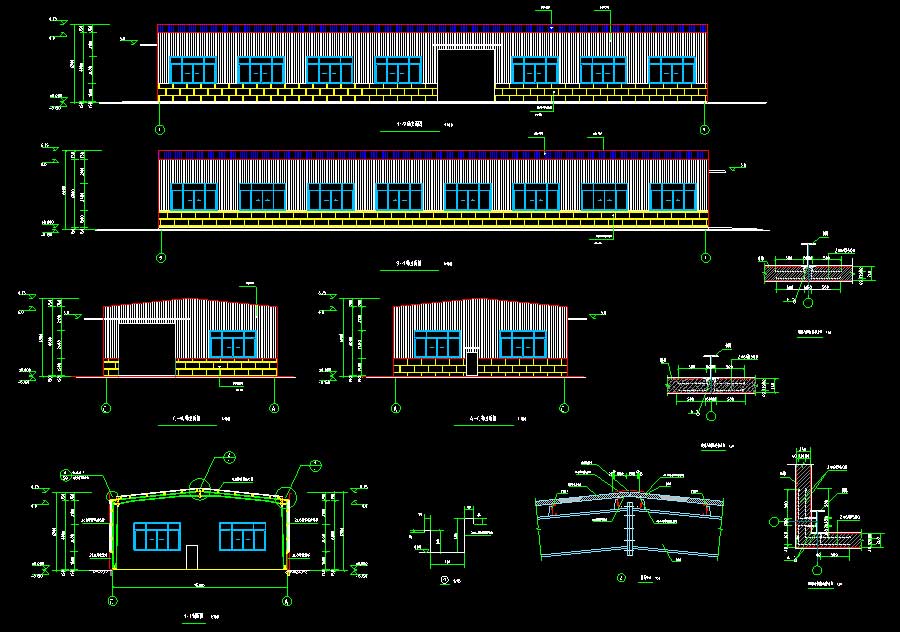

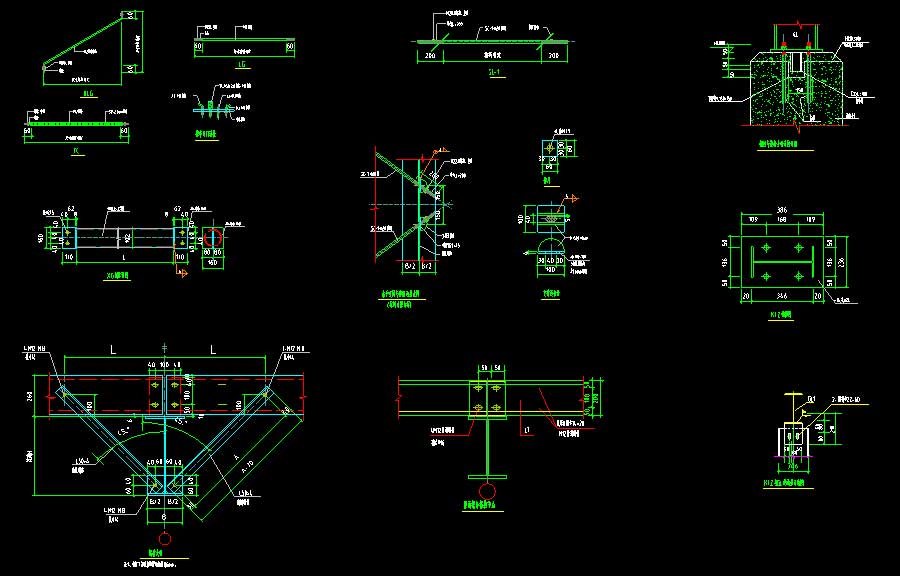

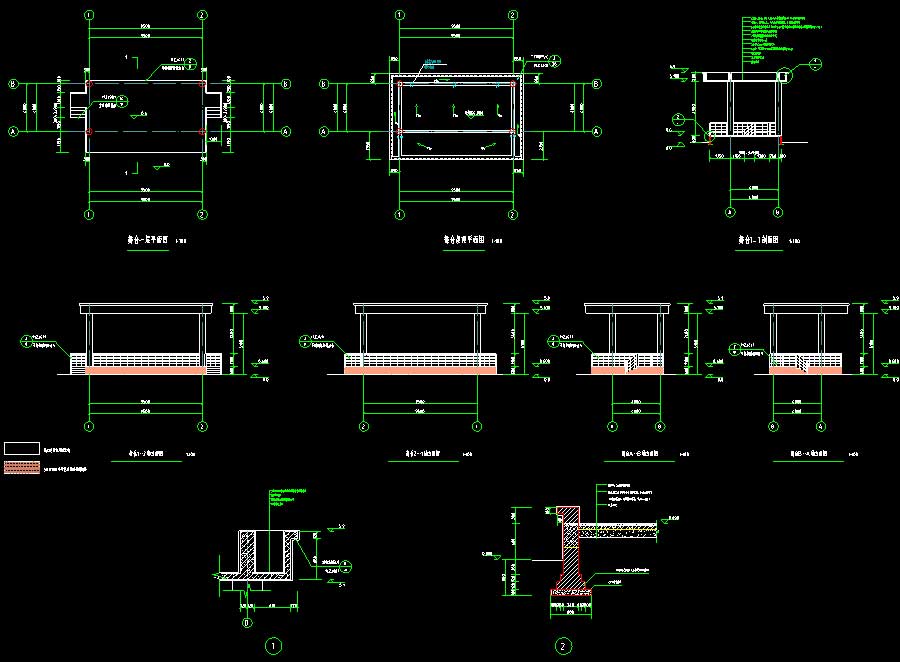

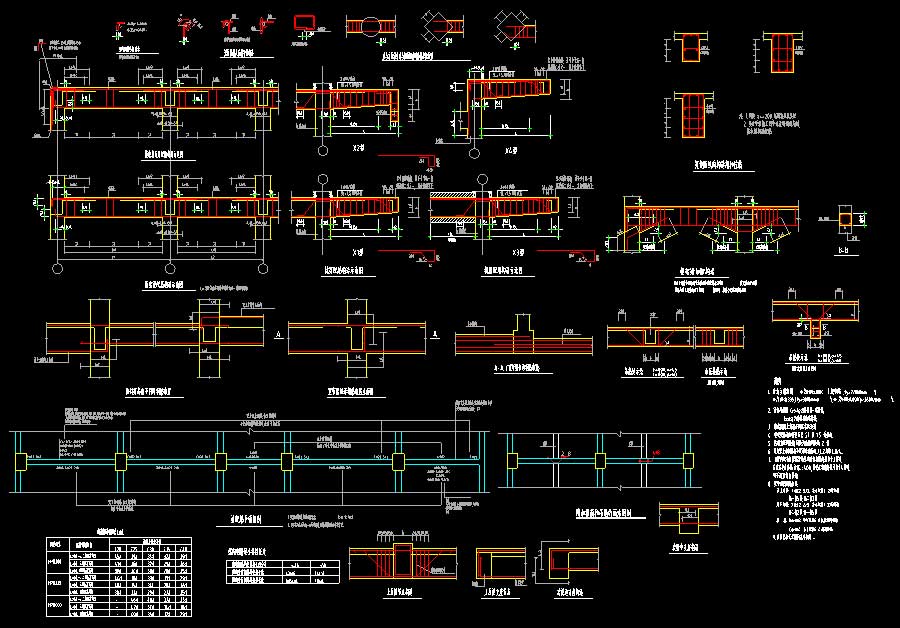

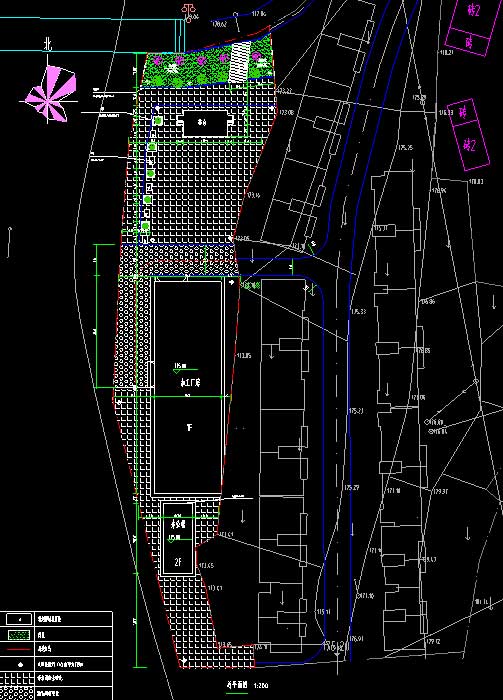

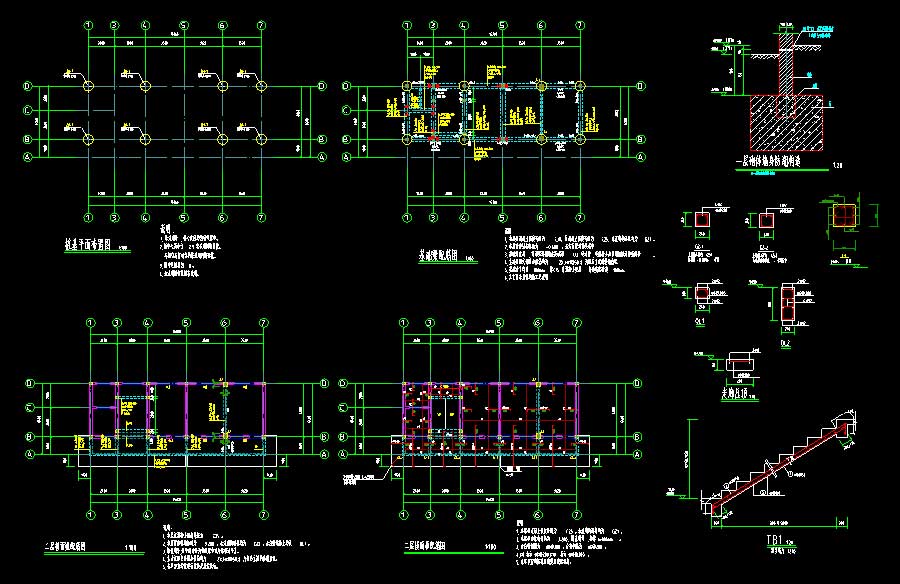

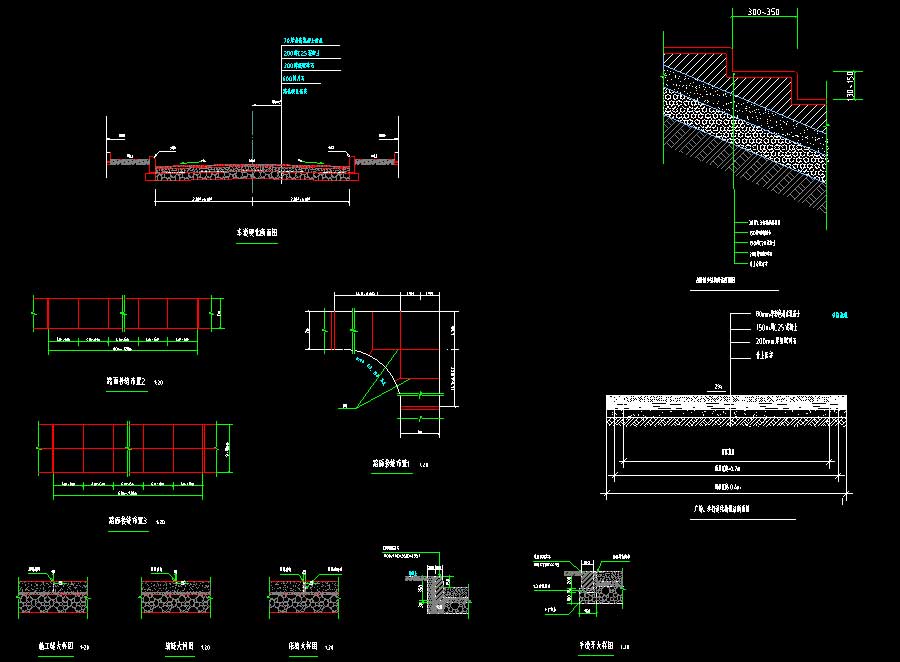

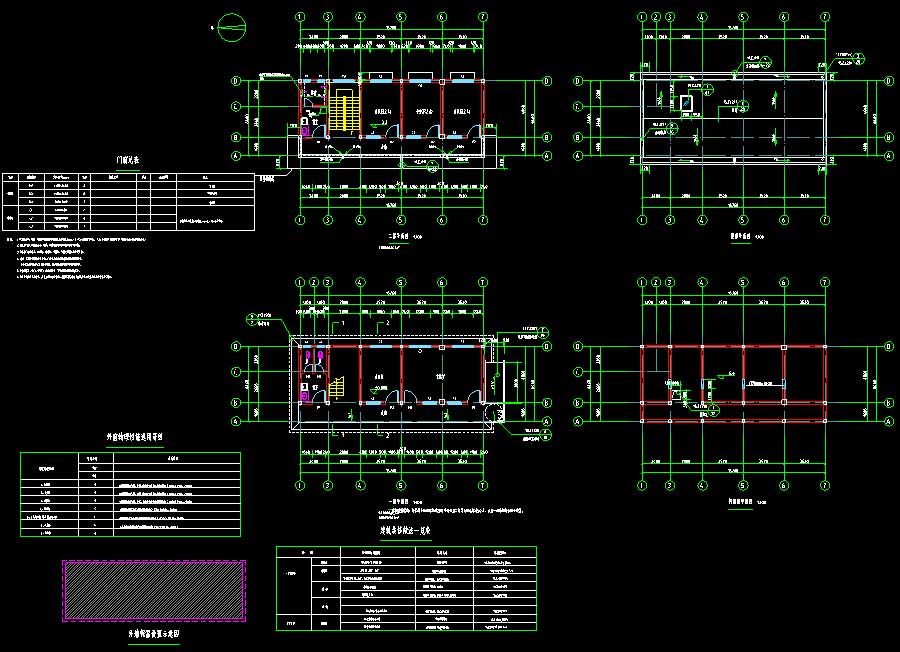

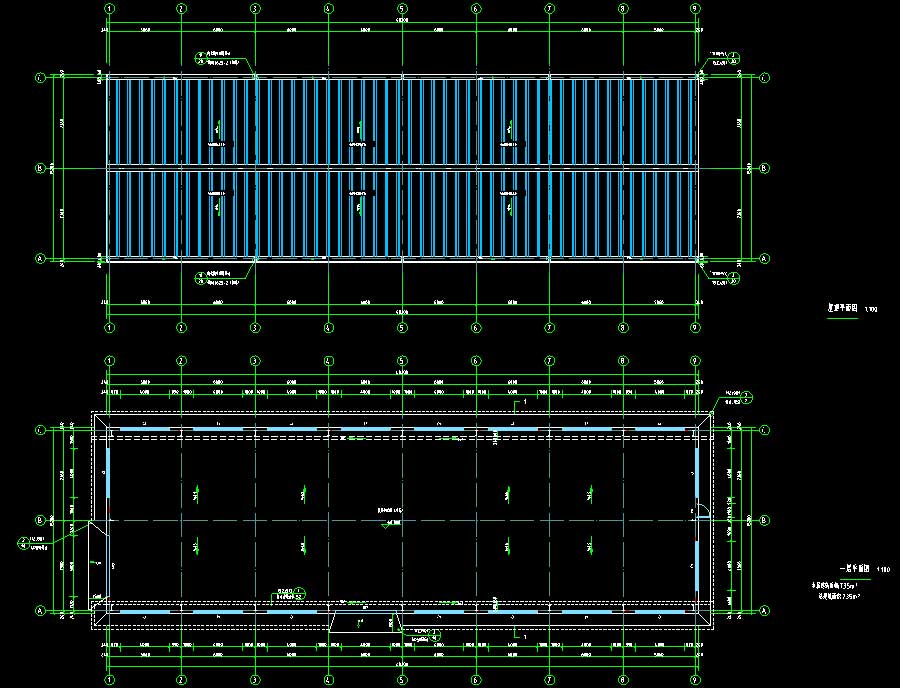

说明:该项目为某单层厂房及办公楼及附属工程多专业施工图,抗震设防烈度为6度,厂房结构形式为钢结构,办公楼结构形式为砖混结构。厂房建筑高度为6.9米,地上层数1层,总建筑面积为735平方米;办公楼建筑高度为7.84米,地上层数2层,总建筑面积为188.8平方米。图纸内容含:建筑说明,建筑设计改造说明,总平面现状图,总平面布置图,总平面定位图,竖向布置图,绿化设计说明,绿化布置图,舞台平立剖面及构造详图,道路结构做法断面图,广场、步行道结构做法断面图,台阶踏步结构做法断面图,建筑装修做法一览表,门窗总表,外窗物理性能选用等级,钢结构围护系统材料选用要求表,建筑构件的防火涂料做法表,工程质量常见问题专篇设计,总平面图,平面图,立面图,剖面图,天沟大样图,栏板大样图,门窗详图,楼梯详图,构造大样图;给排水说明,给排水总平面图,给排水平面图,卫生间大样图及给排水支管系统图,给水系统图,消火栓系统图;结构说明,桩基平面布置图,人工挖孔桩大样及桩表,桩基统一说明,桩帽配筋图,梁配筋图,板配筋图,锚栓平面布置图,钢梁结构平面布置图,柱间支撑布置图,屋面支撑布置图,屋面檩条布置图,墙面檩条布置图,节点详图,柱布置图;电气说明,电气总平面图,照明平面图,应急照明平面图,屋顶防雷平面图,配电箱系统图,低压配电干线系统图,网络综合布线系统图,配电平面图,弱电平面图等等。专业包括建筑、结构、给排水、电气。
建筑面积:735,188.8㎡地上层数:1,2层建筑高度:6.9,7.84m地下层数:高度类别:低层图纸深度:施工项目地址:设计时间:2019建筑风格:现代效果图:无
