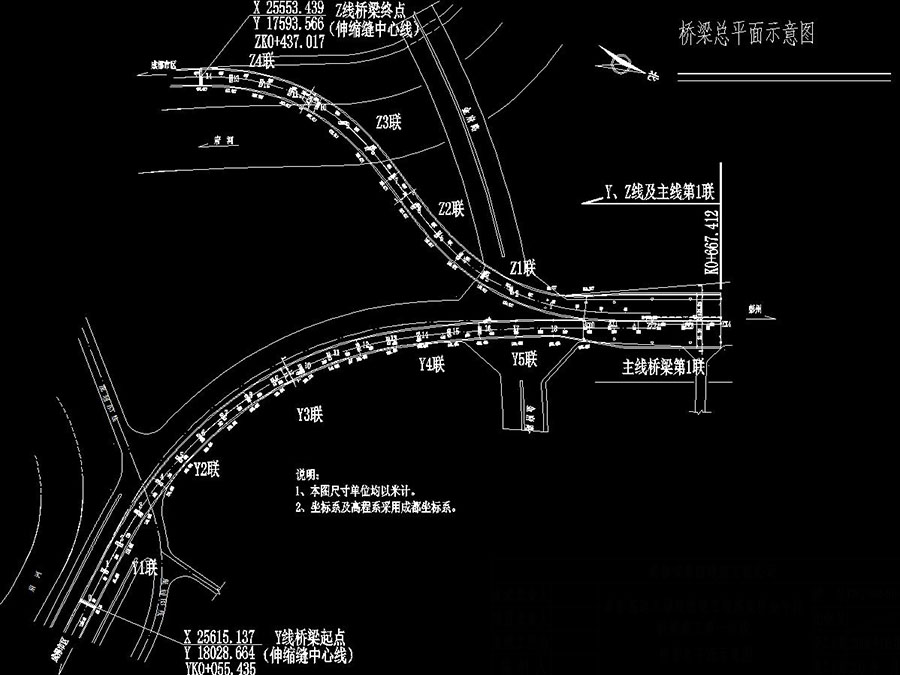

说明:高速入城段改造工程高架桥桥梁施工图,本标段主要包括主线桥第一联(K0 555.435~K0 667.412),Y线匝道(YK0-022.369~YK0 555.435),Z线匝道(ZK0 053.217~ZK0 490.000),图纸分为既有桥梁竣工图相关资料跟新建桥施工图,具体包含桥梁施工图竣工总说明,桥梁总平面示意图,Y、Z线桥梁平面布置图、总体布置图,主线桥梁第1联平面布置图、桥墩参数表,桥梁基础平面图,YZ线及主线桥第1联桥墩桩基坐标表,YZ线桥Y形墩参数表,YZ线桥墩一般构造图,Z匝道桥Z1#门架桥墩一般构造图,主线桥桥墩一般构造图等,新建桥桥梁总体平面布置图,主线桥桥型布置图,主线桥墩一般构造图,入城、出城高架桥桥型布置图,入城、出城高架桥墩一般构造图,ABC匝道桥墩、桥台一般构造图、桥型布置图等
结构类型:基础类型:抗震烈度:7度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:四川省设计时间:2018
