某地体育场全专业PDF版施工图3715550822文件大小:1.07G推荐人:游客20KRM55图纸张数:1139张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:217886㎡地上层数:11层建筑高度:54.989m地下层数:2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2018建筑风格:现代效果图:无

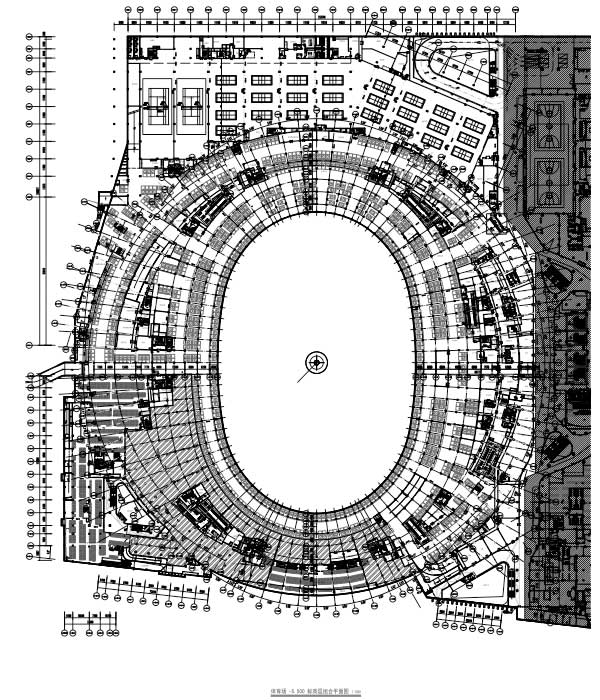

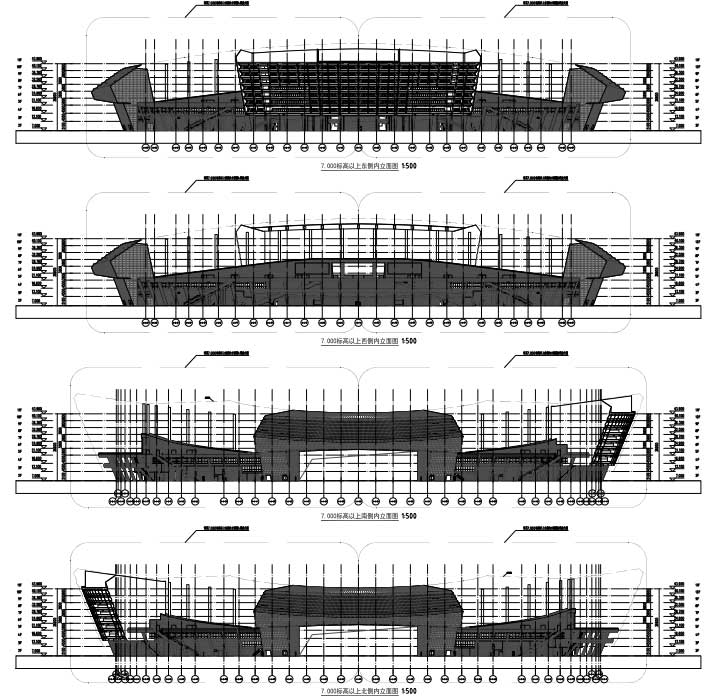

说明:该项目为某地体育场全专业PDF版施工图,该套图纸为PDF版。抗震设防烈度为7度,主要结构形式为框架-剪力墙结构,建筑高度为54.989米,地上层数11层,地下层数为2层,总建筑面积为217886平方米。图纸内容含:建筑说明,工艺图设计说明,体育场上LED设计说明,轴网定位图,平面图,立面图,剖面图,防火分区示意图,平面放大图,吊顶平面示意图,灯桥马道平面图,屋顶平面图,卫生间平面放大图,配电房平面放大图,看台坐席布置示意图,看台视线分析图,猫洞详图,电梯大样图,楼梯详图,机动车坡道详图,节点详图,田径场喷洒器、足球门大样节点图,体育场场地测量基准桩平面布置图,体育场场地标高平面布置图、排水平面布置图;给排水说明,气体灭火系统设计说明,虹吸雨水系统设计说明,给排水平面图,屋顶平面图,自喷平面图,卫生间大样图,消防水箱间、屋面冲洗水箱间平面及系统图,消防水池及消防泵房平面及系统图,消防及给排水系统展开图,高位水箱间平面及系统图,西侧热水机房平面及系统图;结构说明,环向屈曲约束支撑详图,屋面节点详图,观光电梯钢结构详图,三角形巨型桁架底部网架上弦节点及截面分布图、底部网架腹杆截面分布图,钢框筒节点及截面分布图,屋盖马道平面布置图、节点详图,屋盖轴侧图及立面图,索杆体系平面布置图、拉索预张力分布图,索杆体系节点分布图、截面分布图,索承网格节点分布图、截面分布图、材料分布图,桁架节点及截面分布图,网架平面布置图,配筋图,结构平面图,模板图,楼梯详图,无粘结预应力筋平面布置图,坡道详图;电气说明,低压配电系统图,竖向干线系统图,控制电路图,电气火灾监控系统图,配电箱系统图,电力平面图,照明平面图,配电室平面布置图、接地平面图,报警平面图,联动平面图,火警平面图,火灾自动报警总系统图,火警系统图,广播系统图;暖通说明,通风系统控制原理图,换热机房水系统流程图,采暖水系统流程图,送风系统示意图,空调风管平面图,通风及防排烟风管平面图,空调水管平面图,地埋管分集水器机房平剖面图,机房平、剖面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
