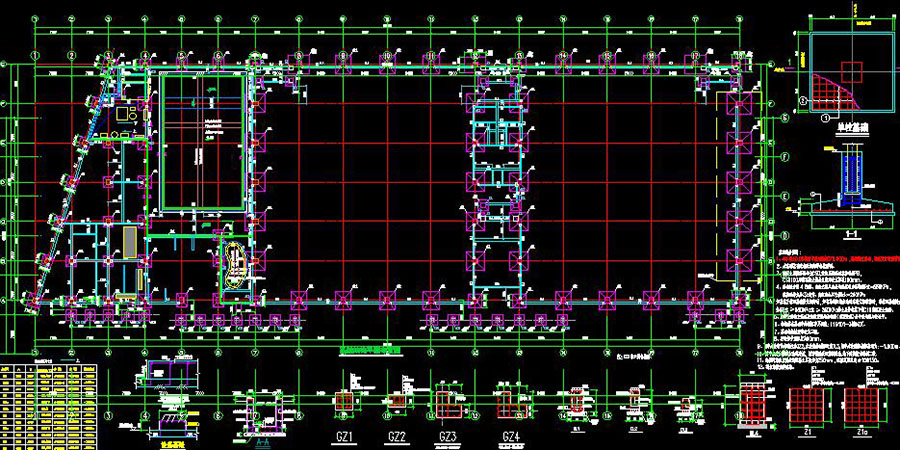

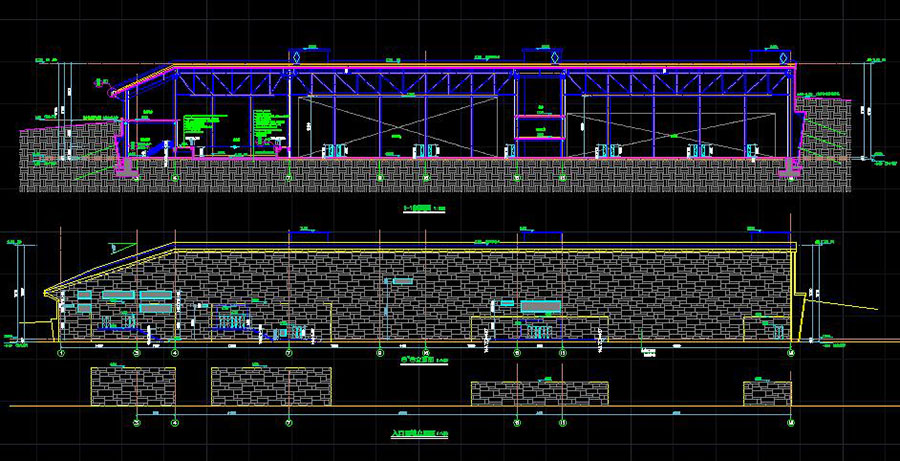

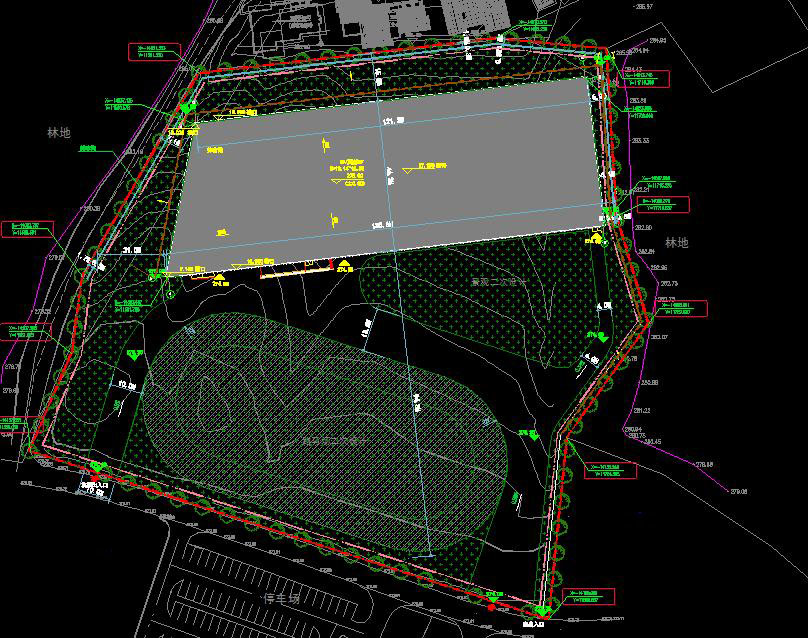

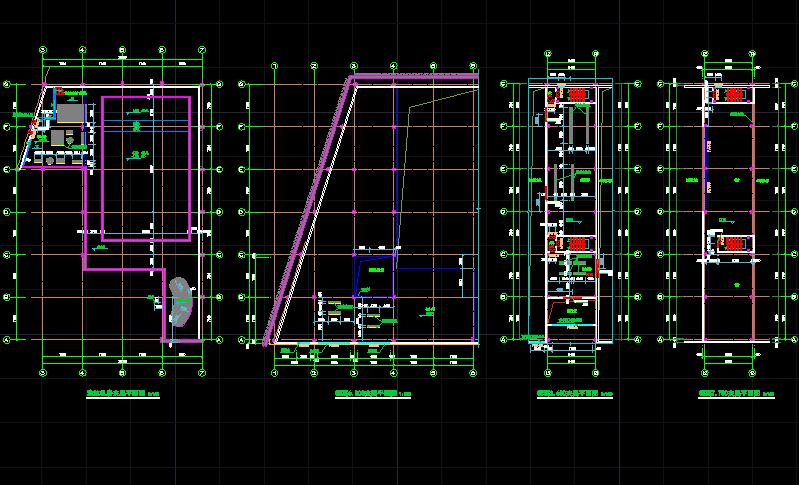

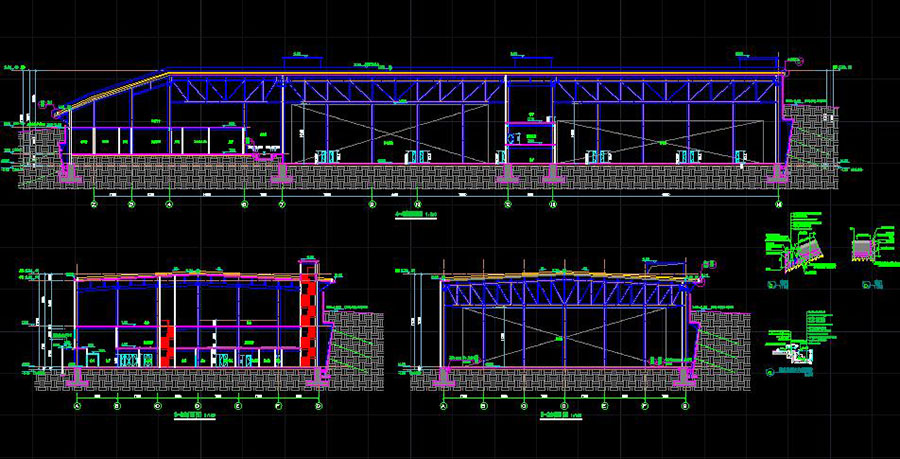

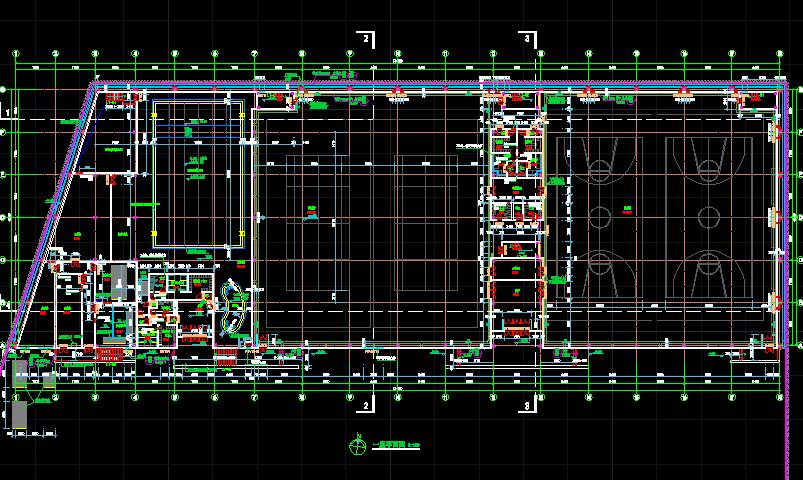

说明:某体育休闲中心项目,为单层建筑,主要功能为网球馆、篮球馆、游泳馆等,总建筑面积为6922.9㎡,地上主体为旅游接待用房,异形柱框架剪力墙体系,抗震设防烈度为7度,图纸包含:总平面图,建筑设计说明,装修材料作法表,平面图,立剖面图,泳池及其配套淋浴卫生间放大图,卫生间放大图;结构设计总说明,基础结构平面布置图,结构平面布置图,锚杆立面布置图,屋顶平面图,钢结构设计总说明,焊缝标准图,埋件平面布置图,结构柱平面布置图,屋面钢结构布置图,屋面板结构布置图,夹层结构布置图,立面结构布置图,桁架详图,柱脚节点图,屋面钢梁节点图,室内钢楼梯结构布置图,室内钢楼梯节点详图,室外门厅刚架详图,室外钢楼梯结构布置图;给排水设计总说明、图例,室外给排水管道总平面图,设备材料表及图例,给排水管道平面图,给排水管道系统原理图,热水管道系统原理图,游泳池详图,卫生间详图;暖通设计说明,图例,主要设备材料表,空调、通风平面图,空调水管平面图,采暖平面图,冷热水主干管平面图,空调水系统原理图,采暖系统图;电气设计总说明,高低压配电系统图,配电箱系统图,弱电系统图,照明、电力、消防报警、夹层电气平面图,防雷接地平面图,计算书
建筑面积:6922.9㎡地上层数:1层建筑高度:地下层数:高度类别:低层图纸深度:施工项目地址:广东省设计时间:2016建筑风格:现代效果图:无
