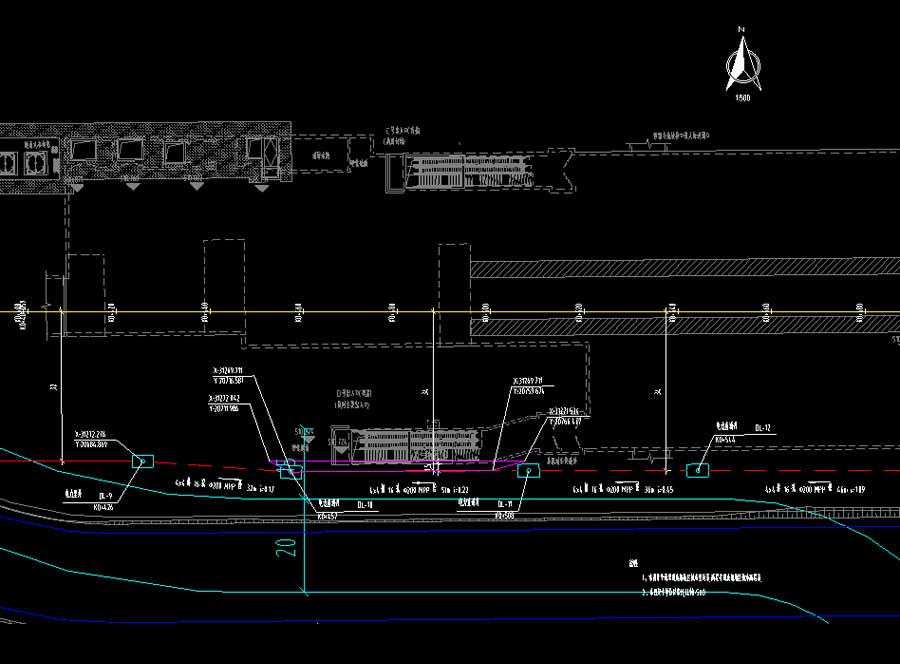

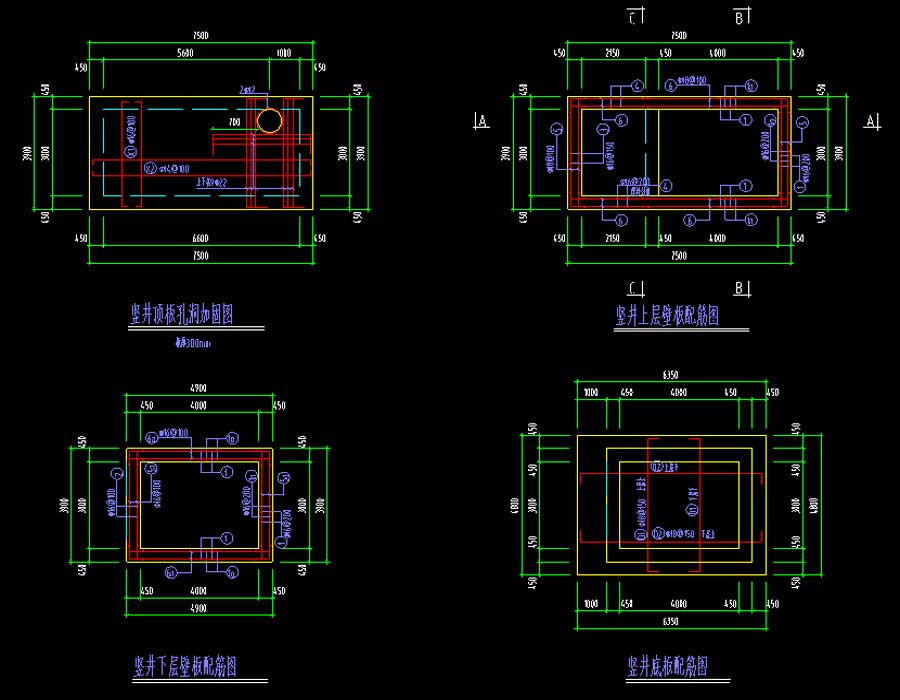

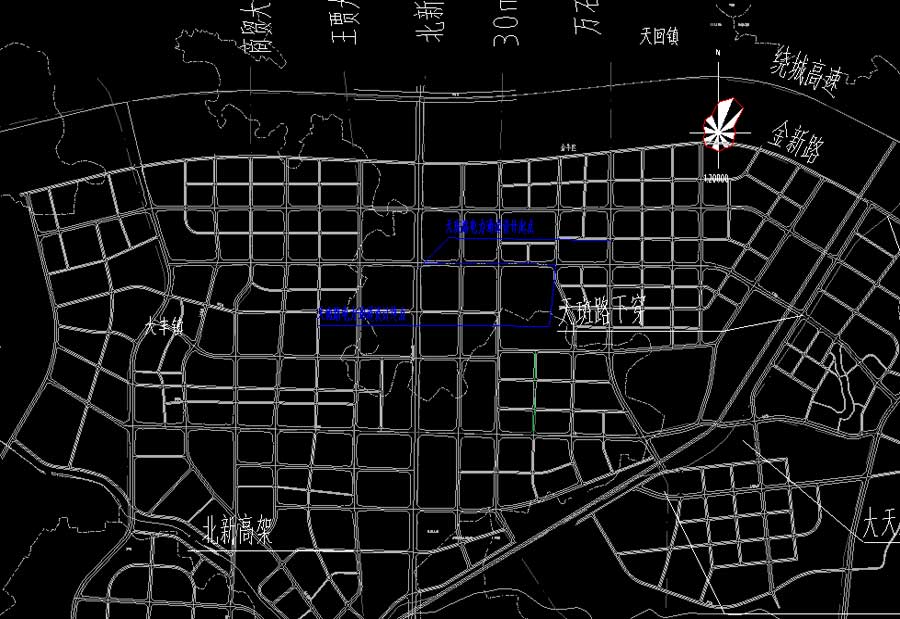

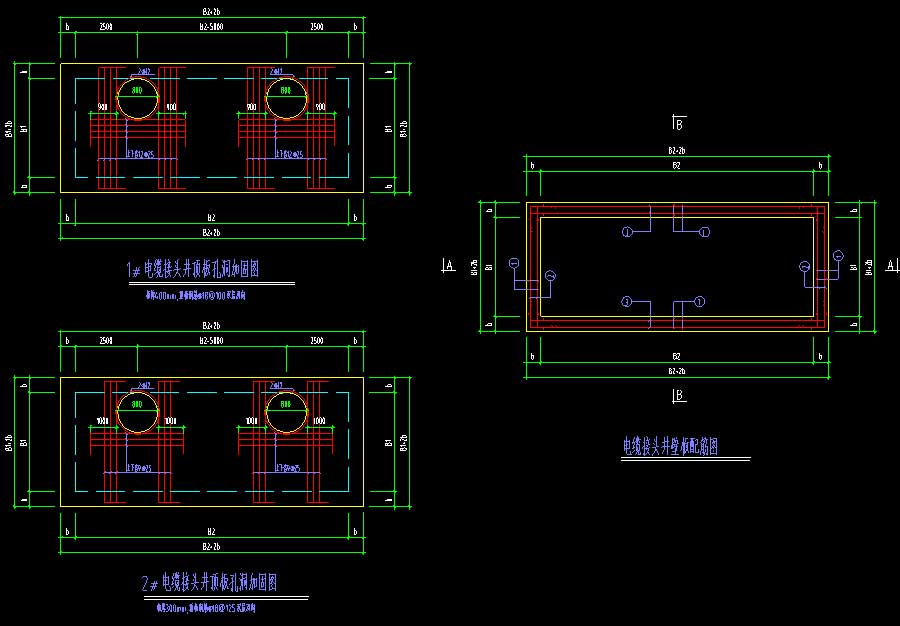

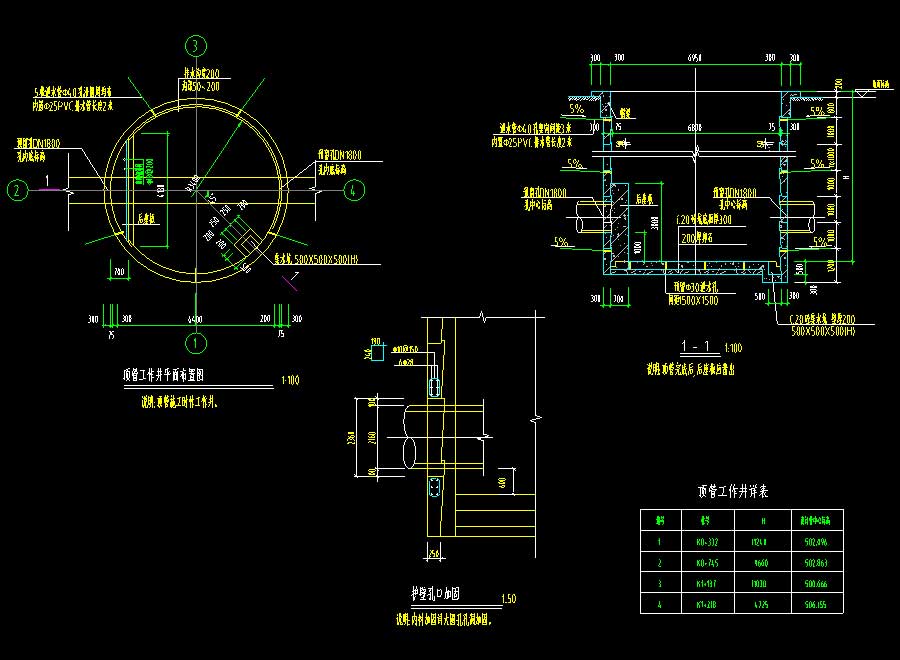

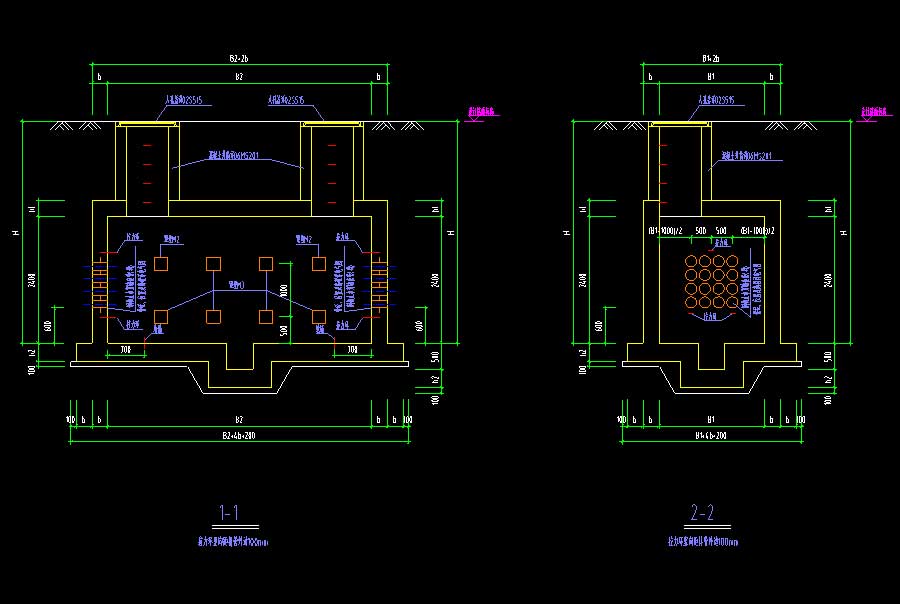

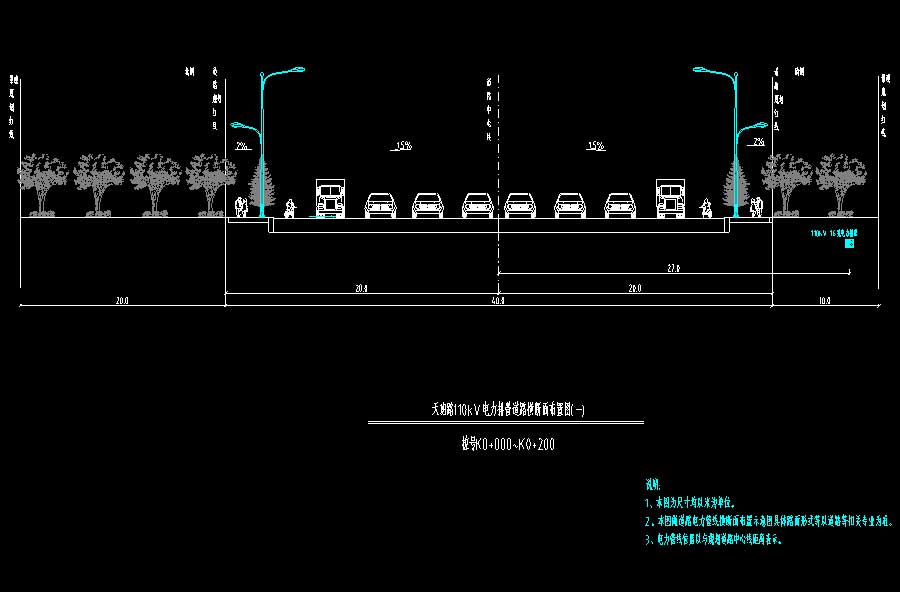

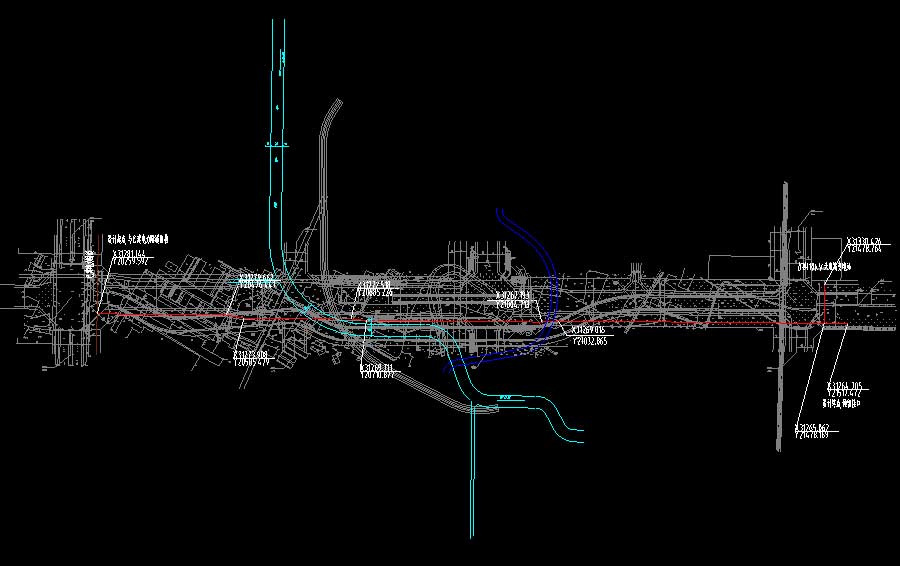

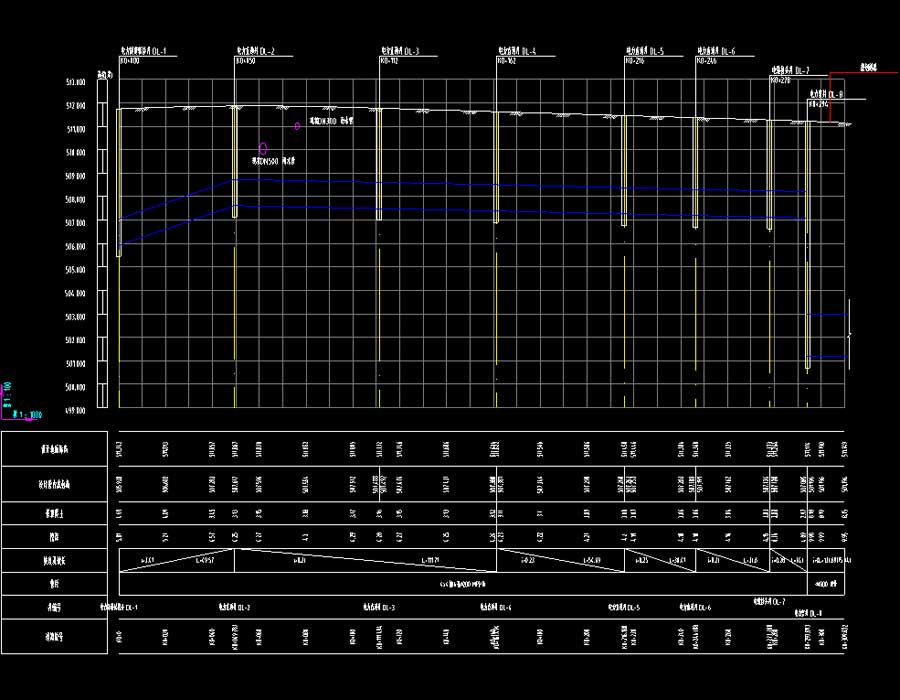

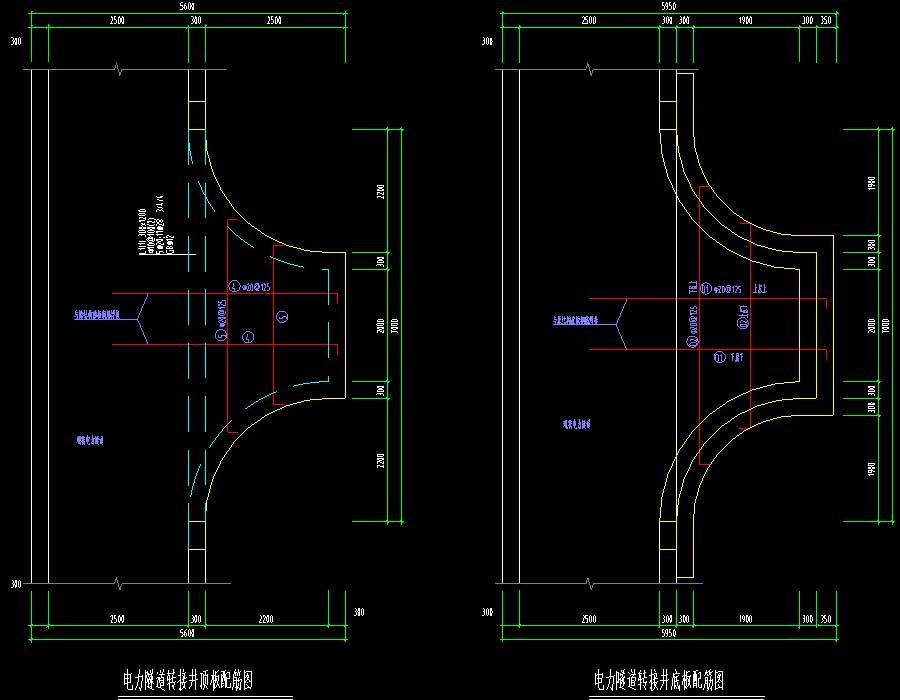

说明:某道路110kV变电站电力通道工程多专业施工图,抗震设防烈度为7度,设计地震分组为第三组,基本地震动峰值加速度为0.10g;基本地震动特征周期值为0.45s,抗震设防类别为乙类,按8度采取抗震措施,结构抗震等级为二级。图纸内容含:电气说明,工程位置示意图,电力通道总平面图,电力通道平面图,电力排管道路横断面布置图,电力通道纵段布置图,电力排管敷设大样图,顶管电缆敷设图;结构说明,电力通道基坑设计说明,顶管设计说明,基坑开挖设计图,电力隧道转接井结构图,排管直通井结构图,电缆接头井结构图,三通井结构图,排管直通井结构图,竖井结构图,顶管立面图,顶管工作井结构图。专业包括结构、电气。
