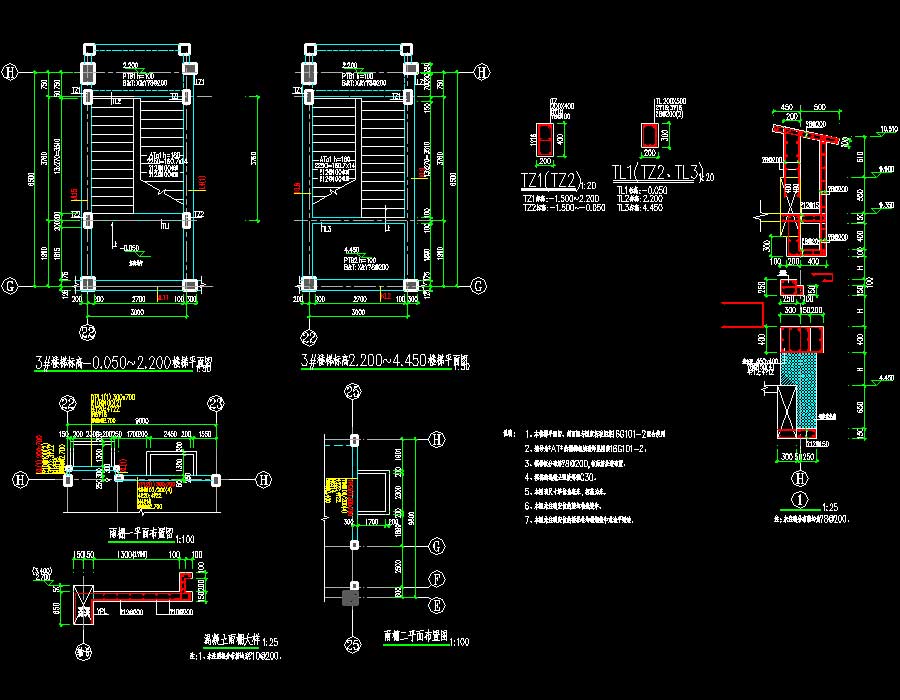

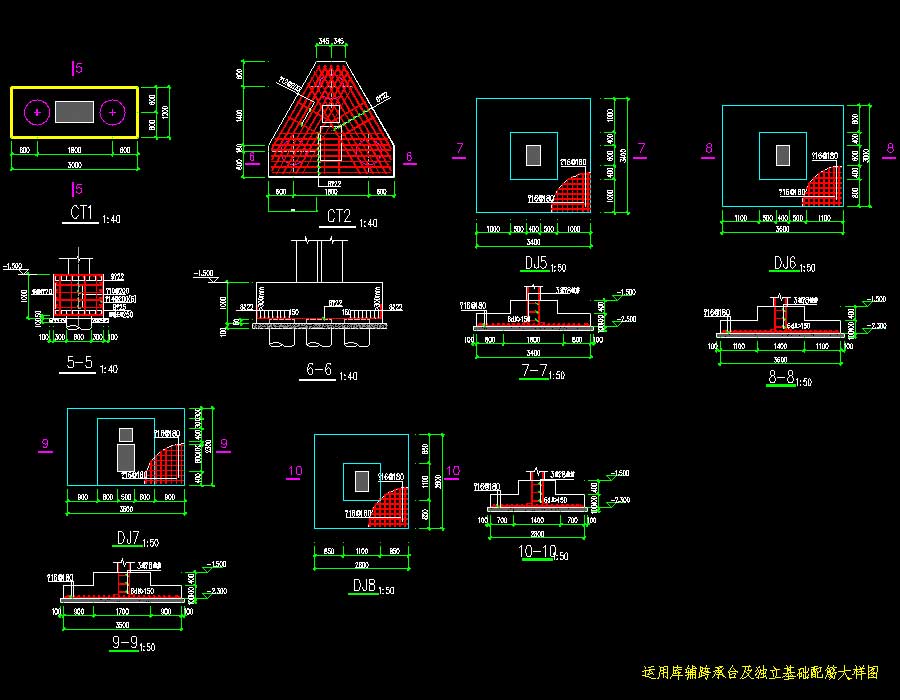

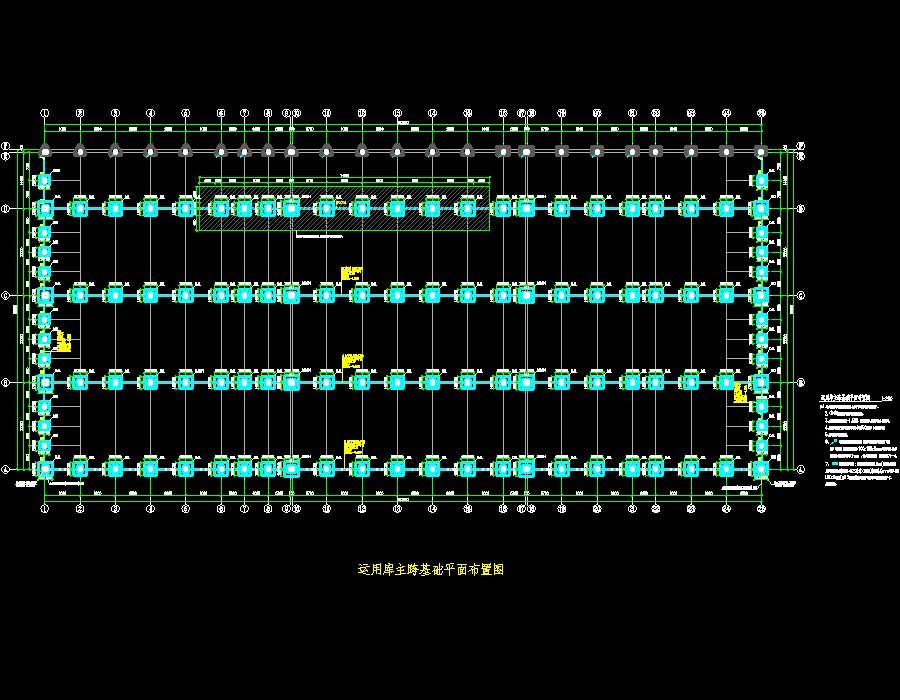

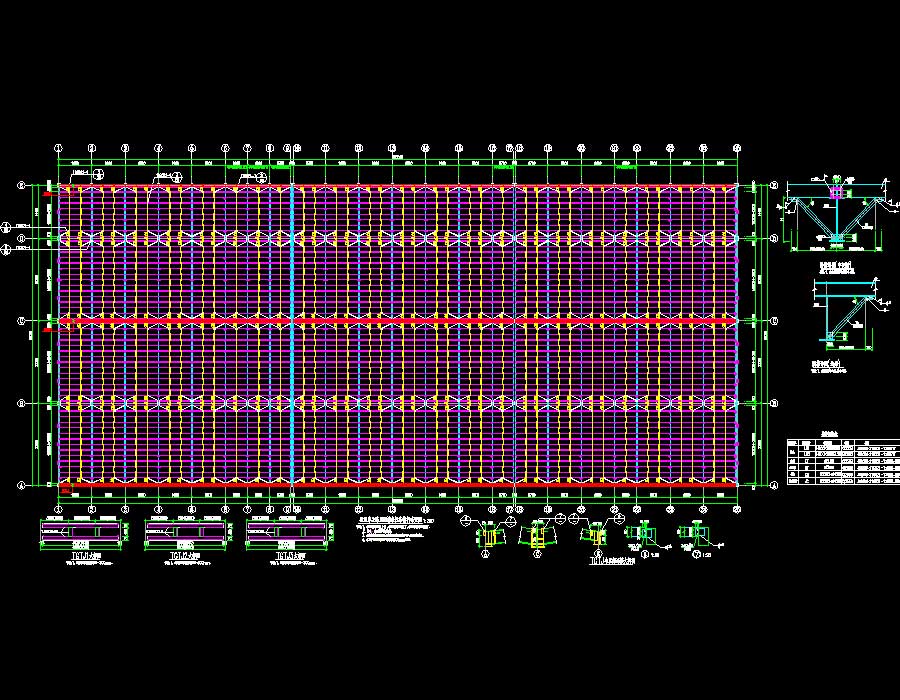

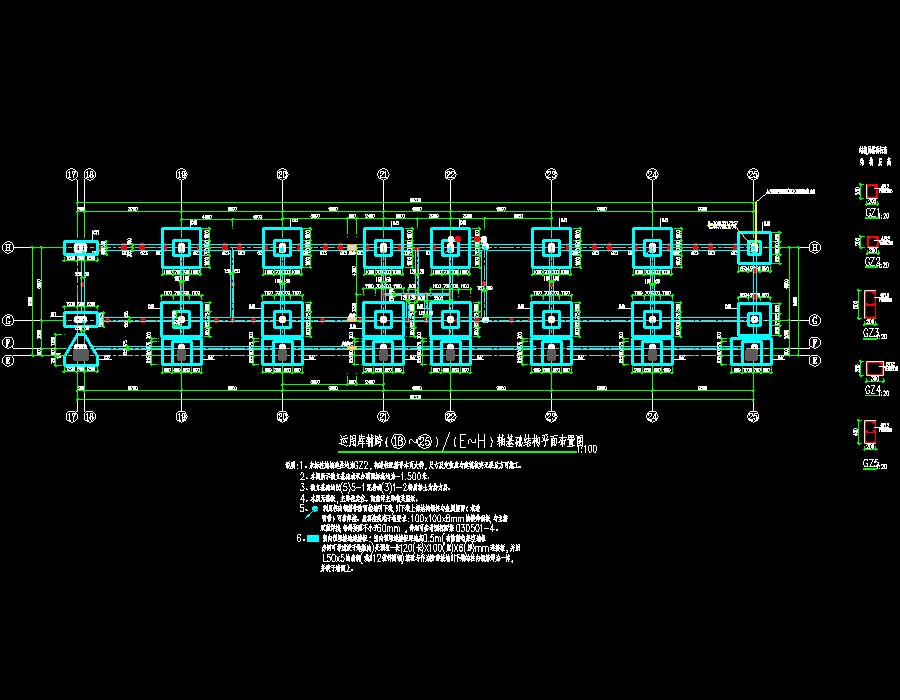

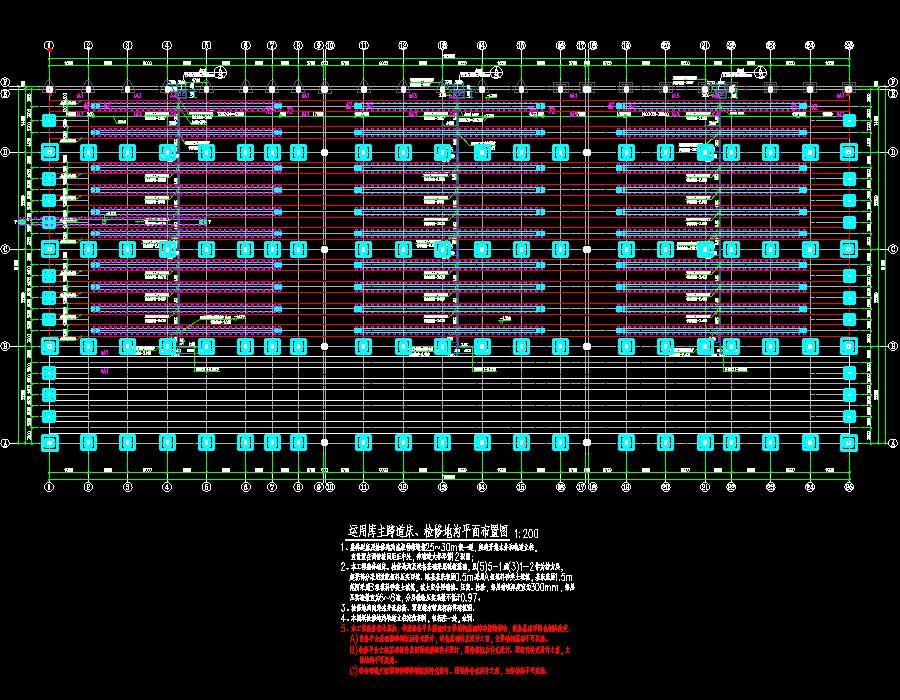

说明:该项目为某旅游观光轨道交通车辆段与综合基地运用库结构施工图,总建筑面积18427.06平方米,结构形式为上部结构:A~E轴为实腹钢梁混凝土柱排架结构,F~H轴为两层砼框架结构;基础为:柱下采用钻孔灌注桩承台基础或独立基础,道床及设备基础下采用预应力管桩筏板基础。图纸内容含:混凝土结构设计说明、钢结构设计说明、运用库基础设计说明、运用库主跨基础平面布置图、运用库辅跨桩平面定位图、辅跨基础结构平面布置图、辅跨基础梁平法施工图、主跨独立基础配筋大样图、辅跨承台及独立基础配筋大样图、主跨基础剖面图、辅跨基础剖面图、主跨道床、检修地沟平面布置图、大样图、主跨柱平面定位图、主跨柱顶预埋钢板布置图、框架梁平法施工图、主跨屋面结构布置图、主跨屋面檩条拉条撑杆布置图、主跨立面框架图、主跨钢架立面大样图、主跨钢架构件大样及材料表、主跨墙身构件大样图、悬挂节点、预埋节点平面布置图、辅跨柱平面定位图、辅跨结构平面布置图、辅跨梁平法施工图、屋面板平法施工图、辅跨1#、2#楼梯大样图、辅跨3#楼梯、雨棚、墙身大样图等及车辆段运用库主跨、辅跨上结构计算书、车辆段运用库主跨、辅跨下结构计算书。
结构类型:其它基础类型:其它抗震烈度:风压:0.35kN/㎡雪压:0.5kN/㎡建筑面积:18427.06㎡建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:福建省设计时间:2019
