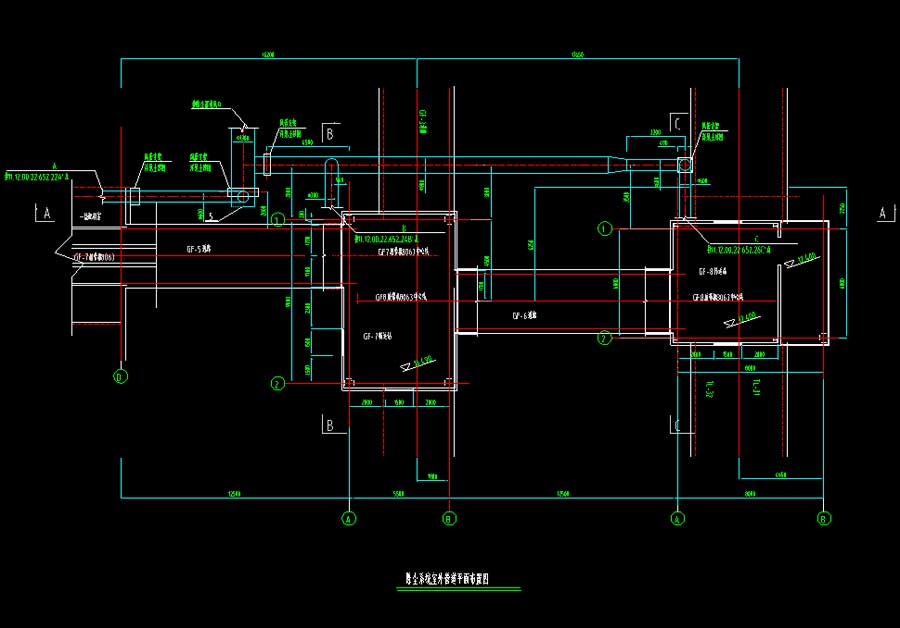

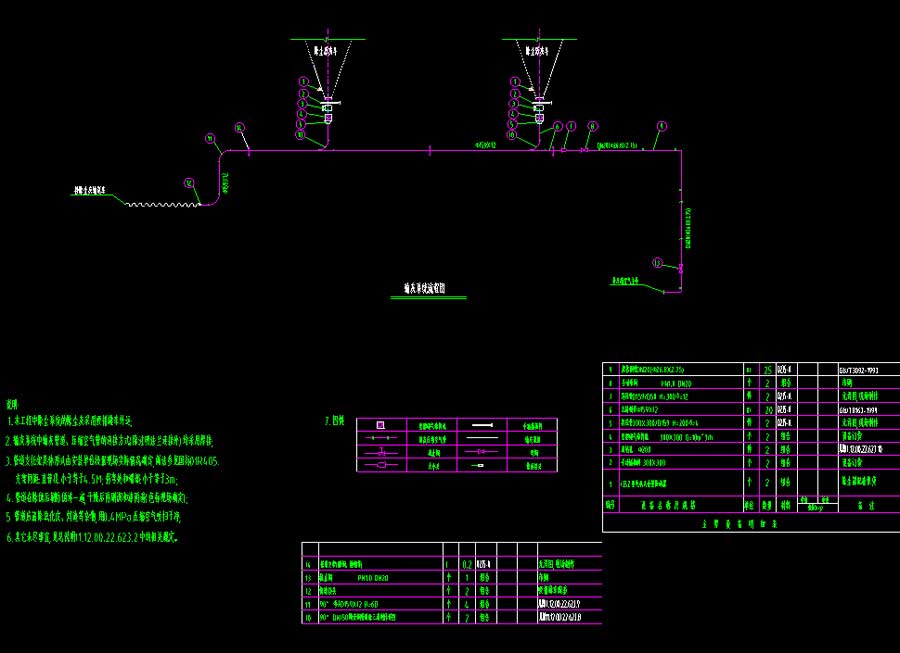

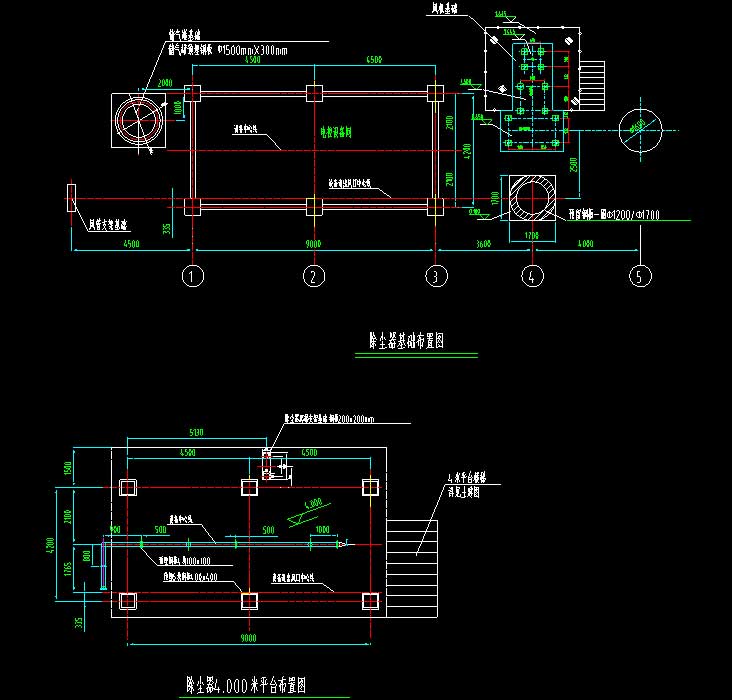

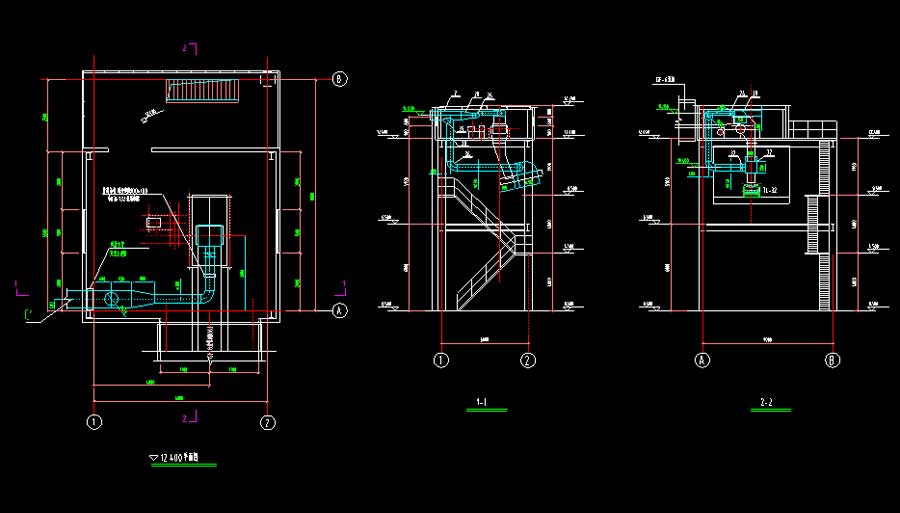

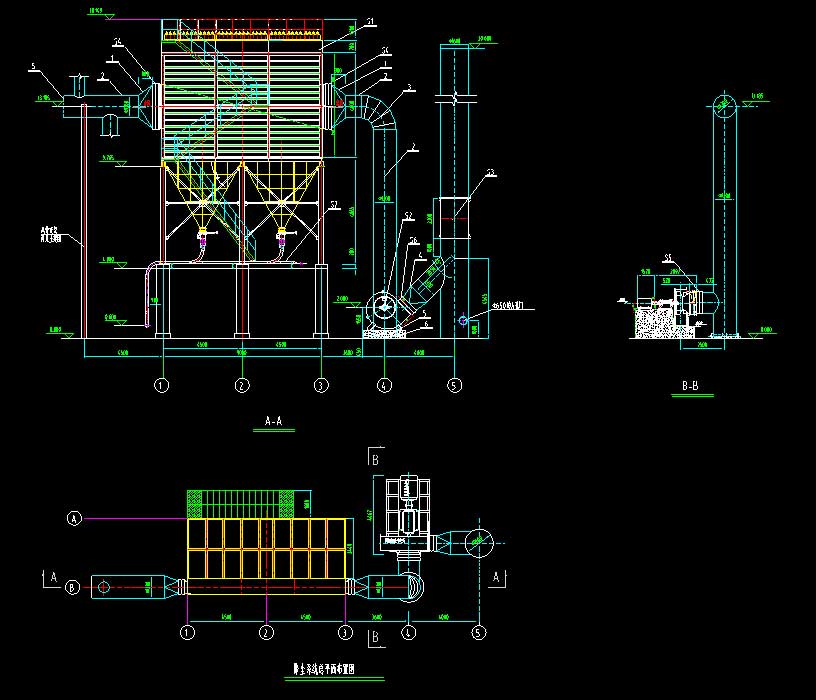

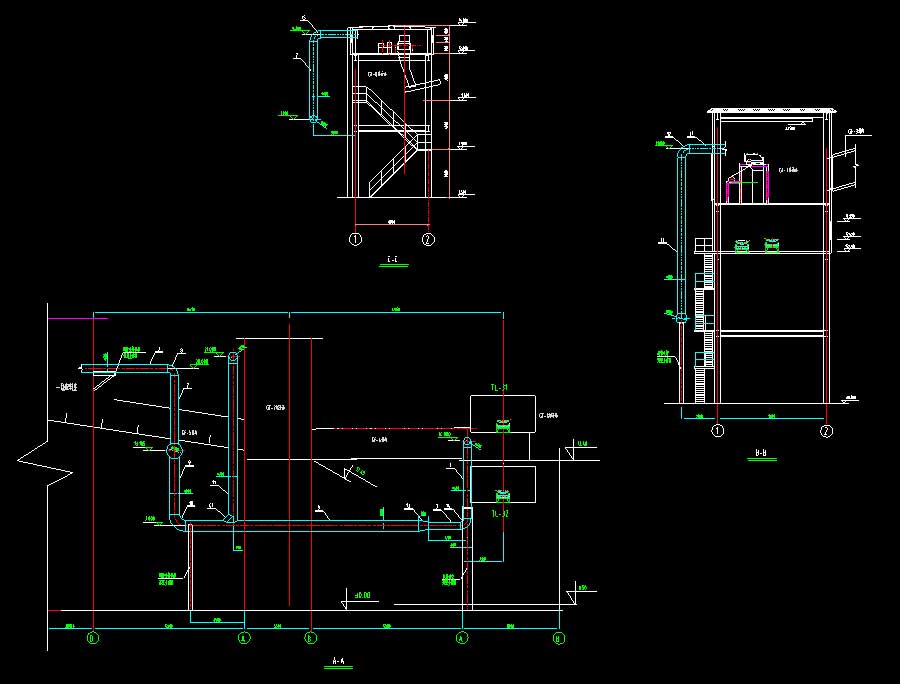

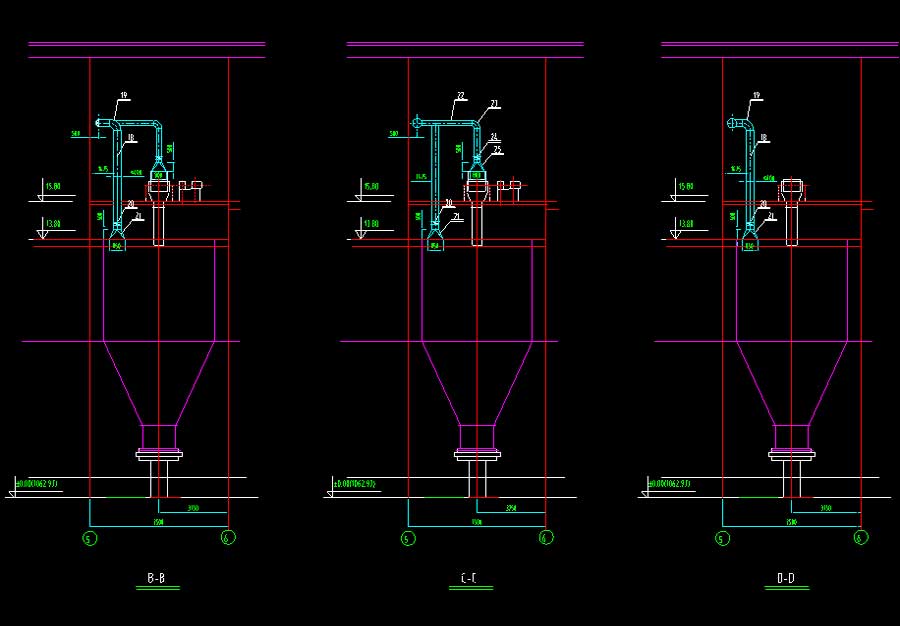

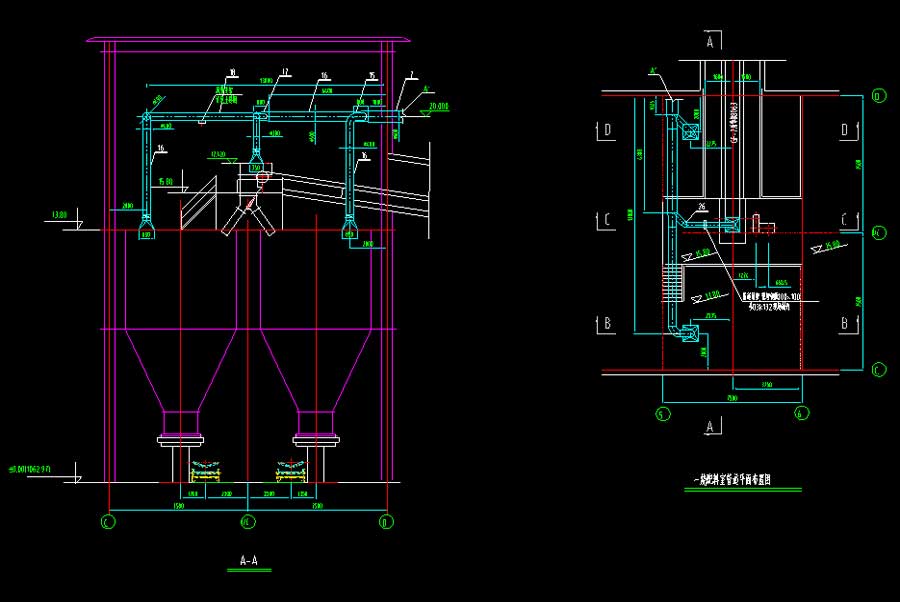

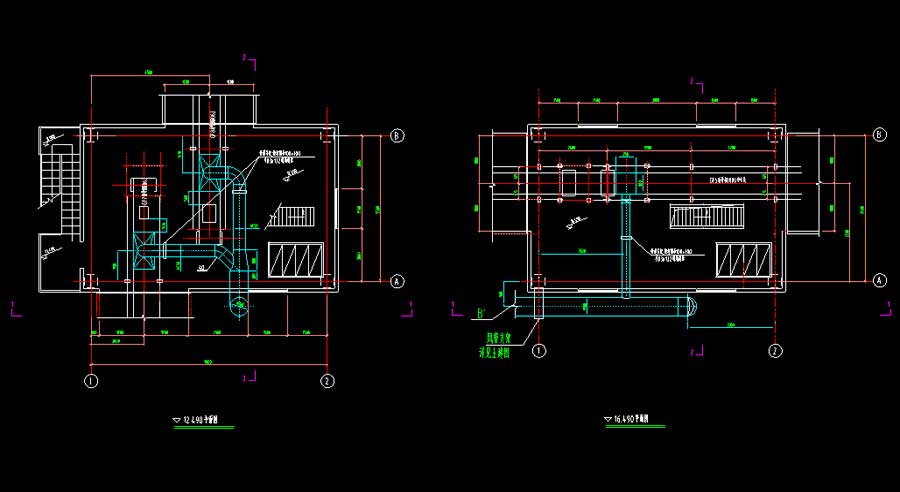

说明：某炼铁厂高炉返矿系统除尘工程除尘设备工艺布置施工图，本除尘系统采用的袋式低压脉冲除尘器，其主要技术性能如下:过滤面积为1400平方米，处理尘气量为8万立方米/h，过滤风速<0.95m/min，漏风率<2%，排放浓度≤30mg/m3，设备阻力<1500Pa。图纸内容含：设计说明，除尘系统工艺布置图，风机安装对照图，输灰系统流程图及其材料表，90°DN150陶瓷钢管耐磨三通制作详图，90°弯头D159*12 R=6D，清堵孔(ΦC200)制作详图，Φ1300管道堵板Φ1296*8，垫板支架，异径管2500*700/Φ1300 H=800 δ=6，异径管1048*806/Φ1300 H=800 δ=6，异径管Φ900/Φ600 H=800 δ=6，异径管Φ600/Φ300 H=800 δ=6，除尘系统室外管道平面布置图，除尘系统室外管道剖面图，90°圆形弯头制作图 Φ600，90°圆形弯头制作图Φ1300，90°圆形弯头制作图 Φ900，45°圆形弯头制作图 Φ300，90°圆形弯头制作图 Φ700，90°圆形弯头制作图 Φ450，90°圆形弯头制作图 Φ400，90°圆形弯头制作图 Φ300，一烧配料室除尘管道布置图，GF-7转运站除尘管道平面布置图、剖面图，GF-8转运站除尘管道布置图，圆形三通Φ600/Φ500/Φ400 H=800 δ=6，圆形三通Φ500/Φ400/Φ300 H=800 δ=6，圆形三通Φ700/Φ450/Φ450 H=800 δ=6，吸尘罩Φ400/850*850 H=500 δ=6，吸尘罩Φ300/800*750 H=500 δ=6，吸尘罩Φ300/800*750 H=800 δ=6，吸尘罩Φ450/800*1400 H=500 δ=6，吸尘罩Φ450/1400*800 H=800 δ=6，吸尘罩Φ300/800*750 H=400 δ=6，三通补料Φ600/Φ450 δ=6，三通补料Φ900/Φ700 δ=6，设备、材料明细表。
