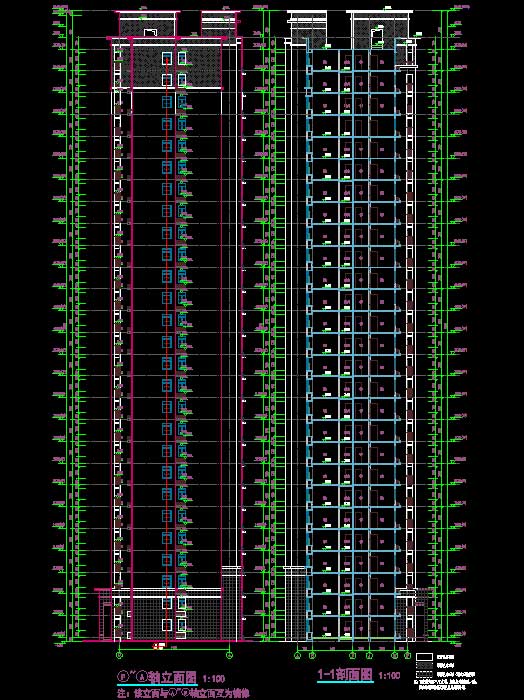

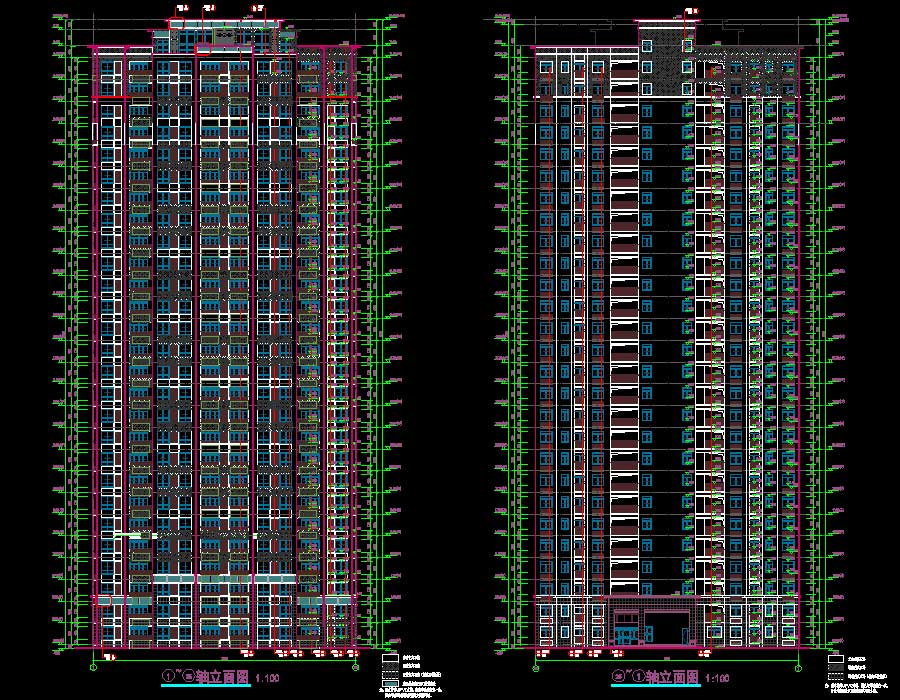

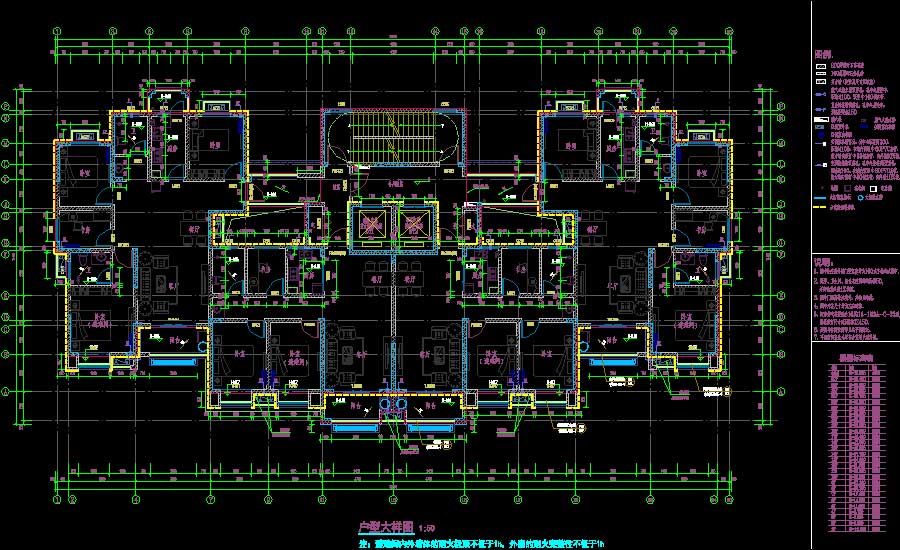

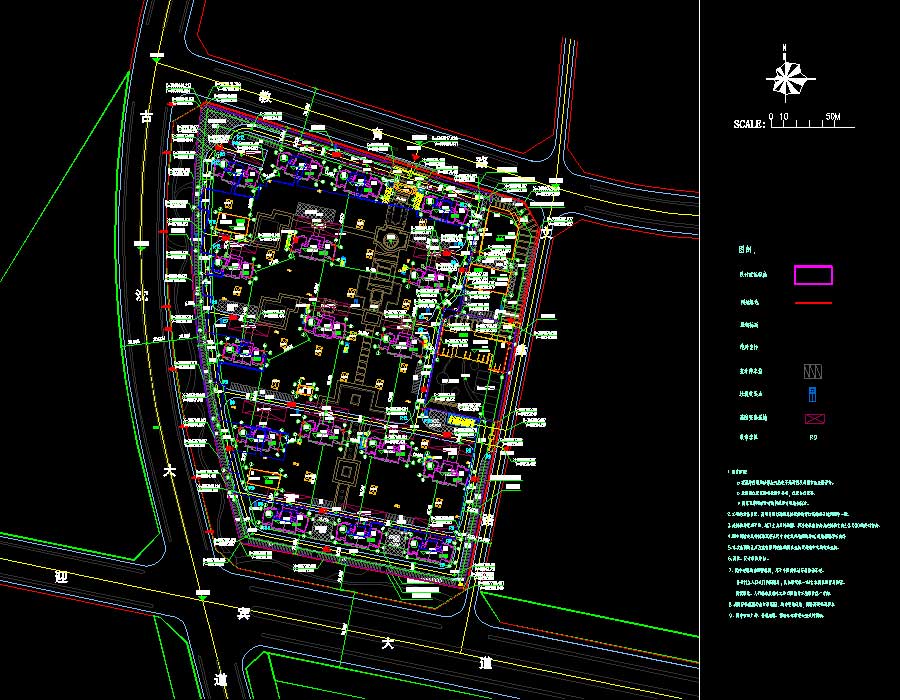

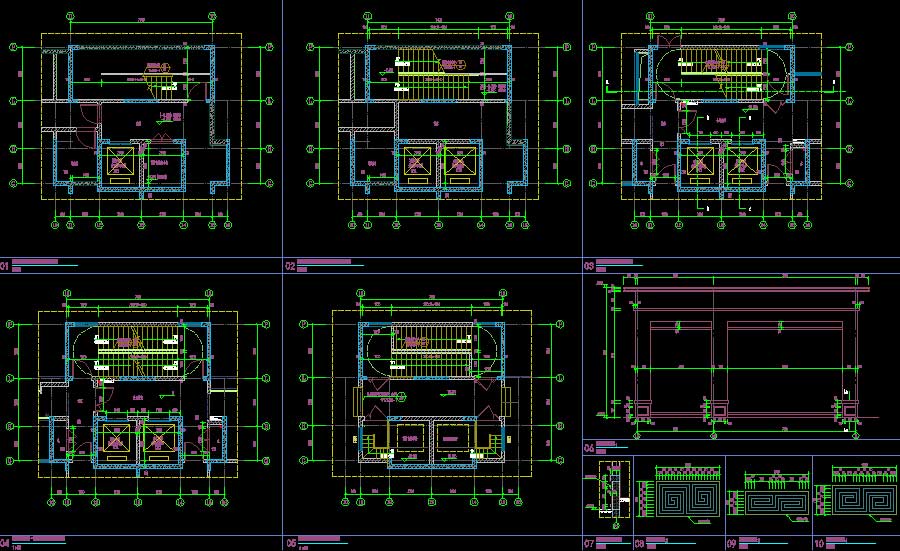

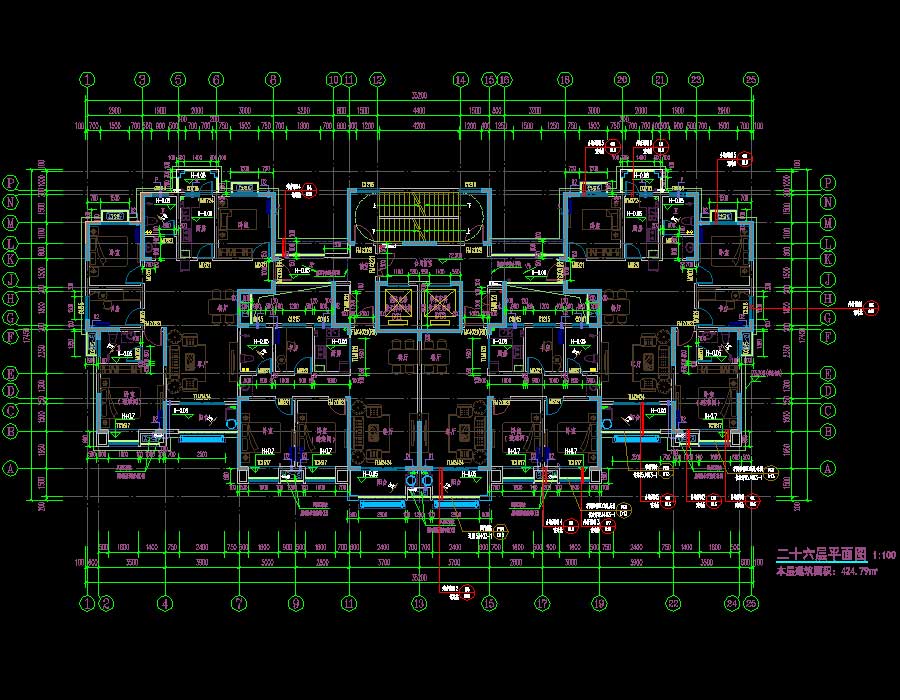

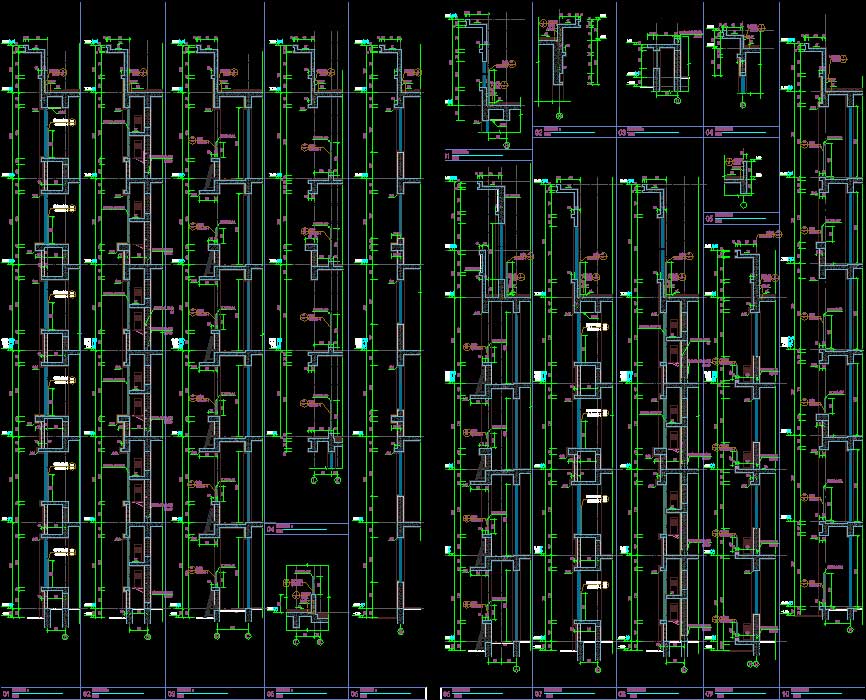

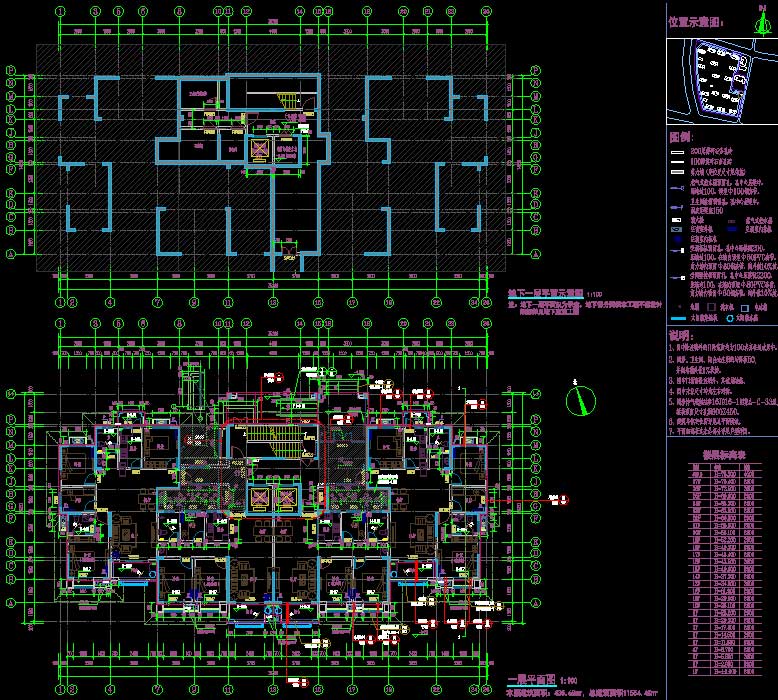

说明：该项目为某安置小区1~17#住宅楼、幼儿园、地下室及公厕建筑施工图，建筑面积为：1#、2#、3#、4#住宅楼，建筑面积均为11554.48平方米，地上27层，高78.85米，住宅总套数108套；13#住宅楼，建筑面积10280.11平方米，地上24层，高70.15米，住宅总套数96套；14#住宅楼，建筑面积9005.74平方米，地上21层，高61.45米，住宅总套数84套；15#住宅楼，建筑面积11848.08平方米，地上27层，高78.85米，住宅总套数108套；16#、17#住宅楼，建筑面积10541.06平方米，地上24层，高70.15米，住宅总套数96套；5#、7#、10#住宅楼，建筑面积9467.53平方米，地上27层，高78.6米，住宅总套数108套；8#住宅楼，建筑面积8409.55平方米，地上24层，高69.9米，住宅套数96套；6#、11#住宅楼，建筑面积10929.71平方米，地上27层，高78.6米，住宅总套数108套；9#、12#楼，建筑面积9737.77平方米，地上24层，高67米，住宅总套数96套；公厕总建筑面积70.76平方米，地上1层，高3.9米，框架结构；幼儿园，建筑面积3272.95平方米，地上3层，高12米，框架结构；地下室总建筑面积46084.59平方米，功能为普通汽车库、非机动车库、设备用房，层数：地下1层，建筑层高：汽车库部分层高3.8米，主楼部分层高5.3米，结构形式：框架结构，停车数：停车当量总数为1469辆<含40辆无障碍停车位，充电桩车位294辆>。图纸内容包含：总施道路与围墙定位图、道路断面大样图、建筑设计总说明、建筑平面图、立面图、剖面图、地下层平面示意图、机房层、屋顶层平面图、户型大样图、核心筒详图、立面详图、剖面图、外墙详图、地下室建筑设计总说明、门窗表、防火分区示意图、地下室剖面图、机动车坡道详图、非机动车坡道详图、楼梯详图、风井详图、采光井详图。
