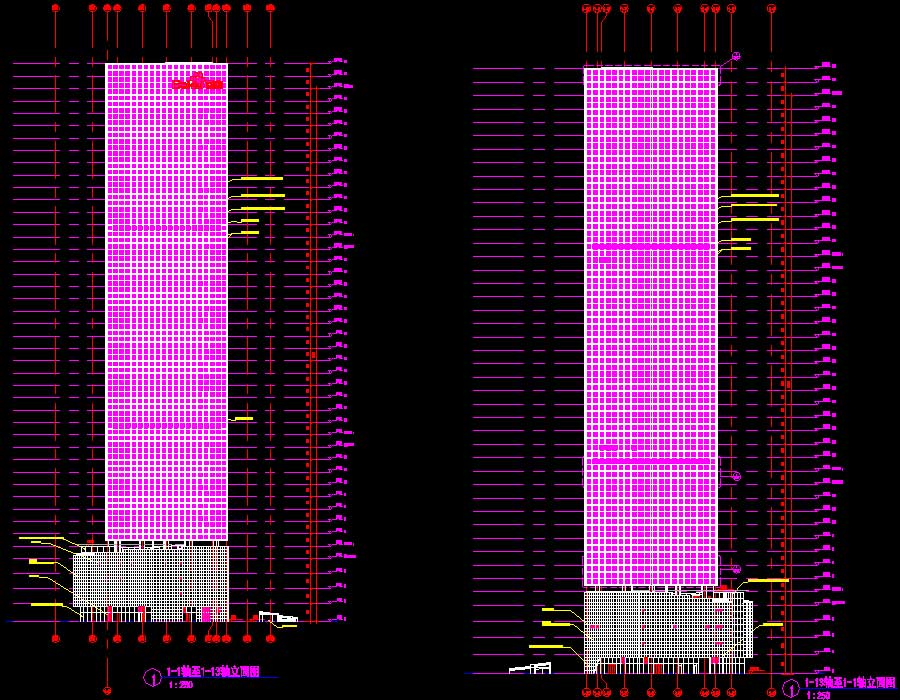

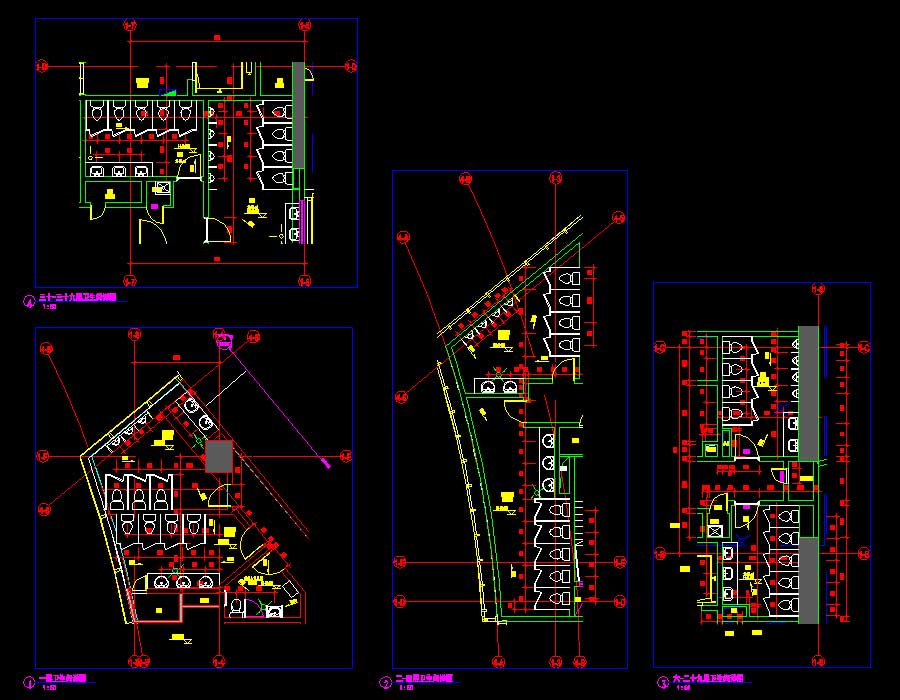

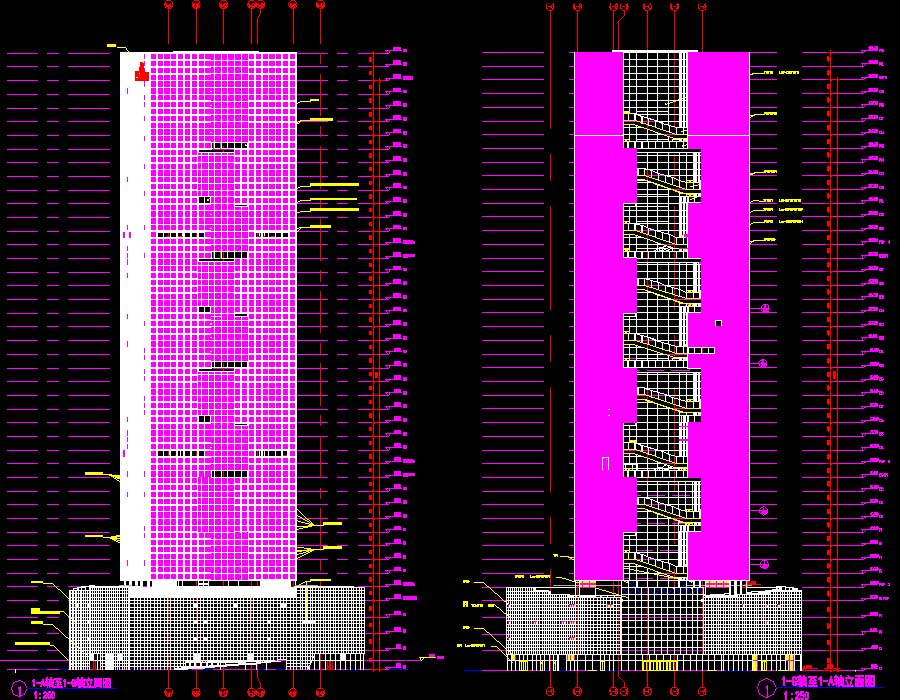

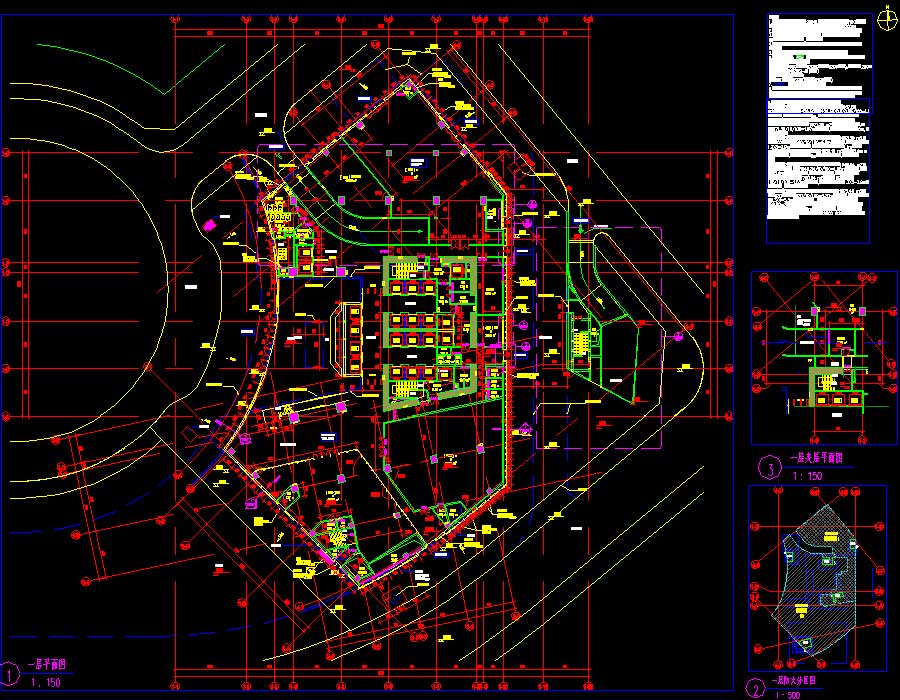

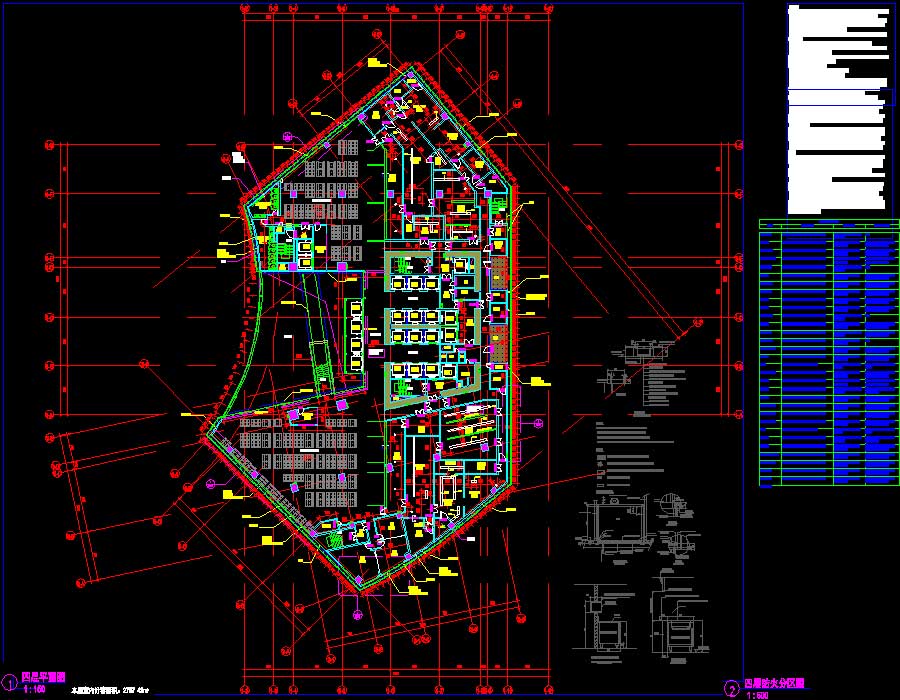

说明:该项目为某国际大厦东塔楼(02—15地块)建筑施工图,是一座集运营和研发、商业、餐饮为一体的综合性研发办公楼,占地面积5995.14平方米,总建筑面积90733.47平方米,地上39层,地下3层,高181.2米,框架核心筒结构。图纸内容包含:建筑设计总说明、材料做法表、人防设计说明、节能设计说明、电梯技术参数表、轴线定位图、地下层战时、平时平面图、建筑层平面图、立面图、剖面图、避难层、架空层平面图、核心筒详图、卫生间放大平面图、设备机房大样图、幕墙—塔楼立面详图、幕墙—活力核心立面详图、裙房幕墙立面详图、幕墙节点详图、裙房幕墙墙身、裙房幕墙窗详图、人防口部详图、节点详图、楼梯平面详图、剖面图、电梯平面详图、电梯剖面详图、坡道平面图、地面层平面图、坡道剖面图、节点大样图、门窗表等。
建筑面积:90733.47㎡建筑高度:181.2m地上层数:39层地下层数:3层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2012效果图:无建筑风格:现代
