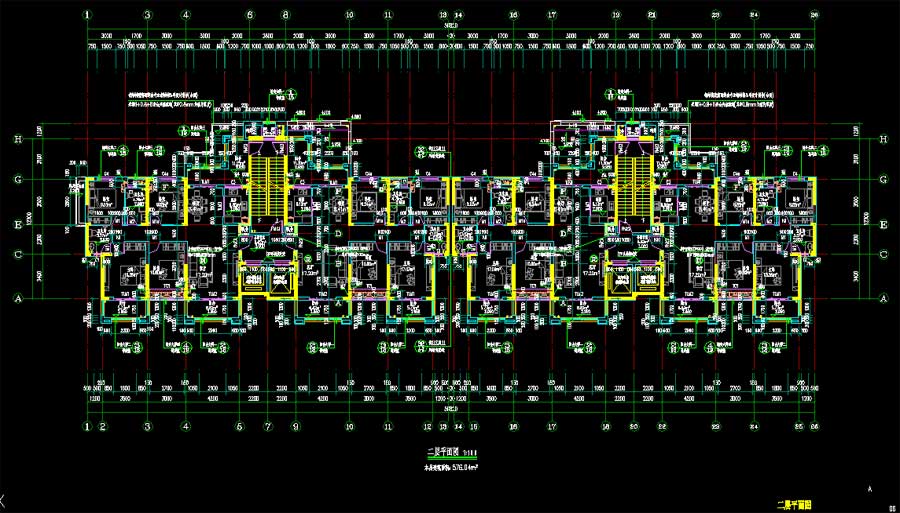

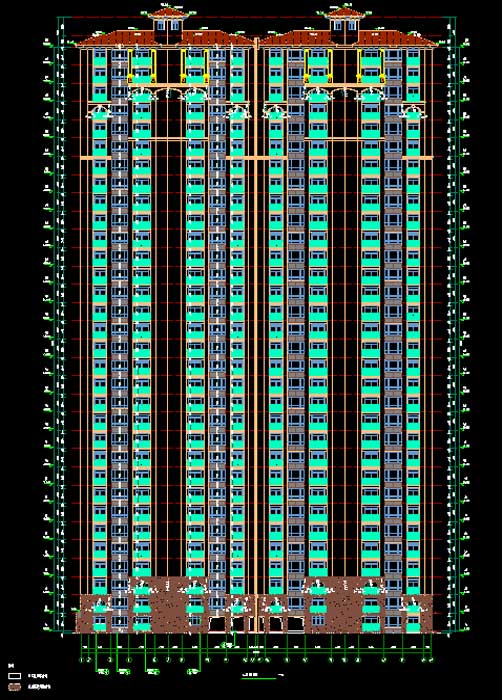

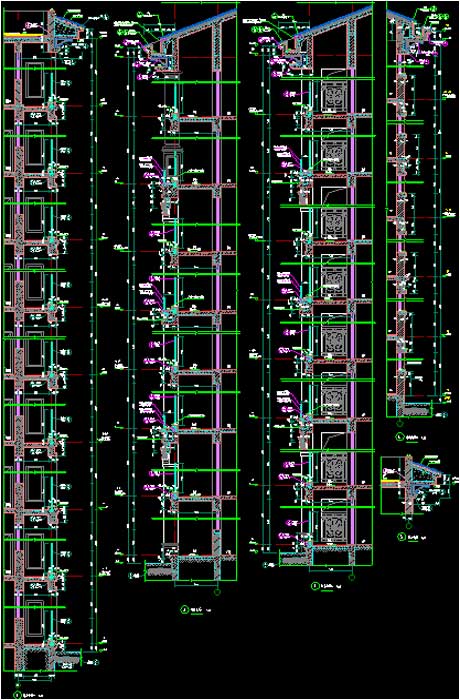

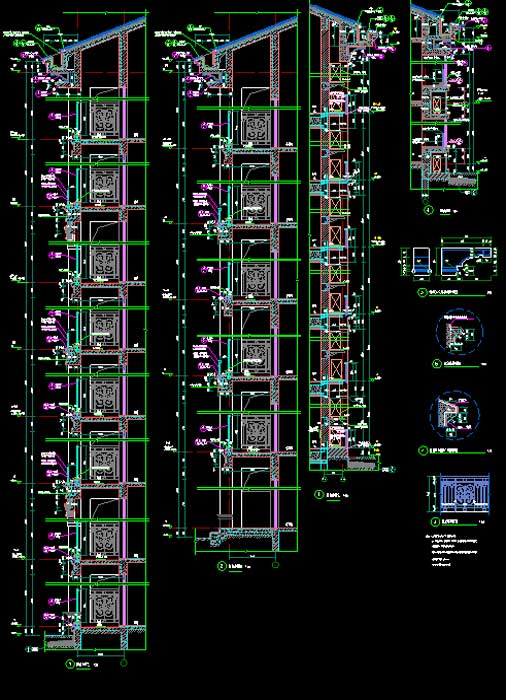

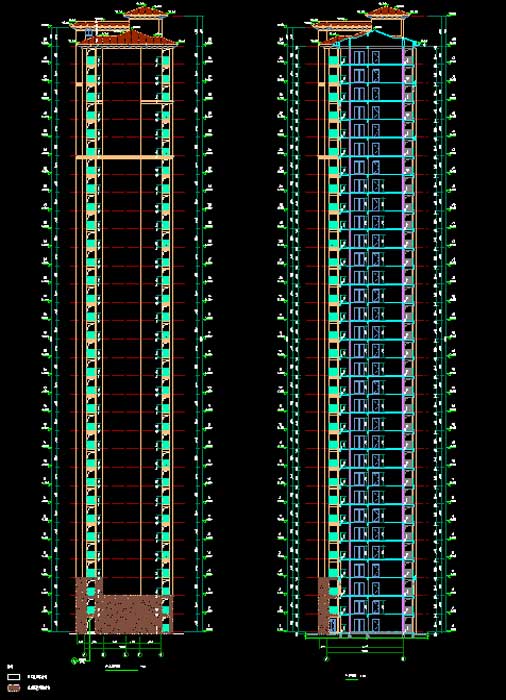

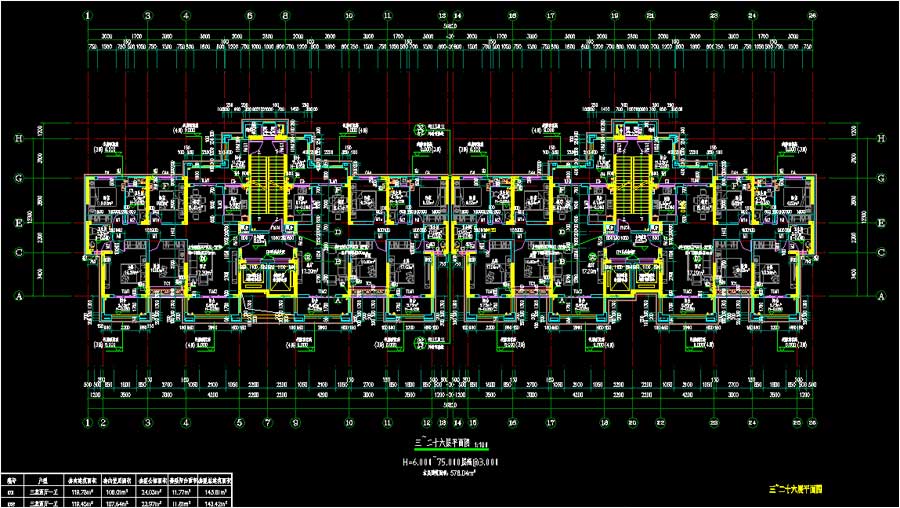

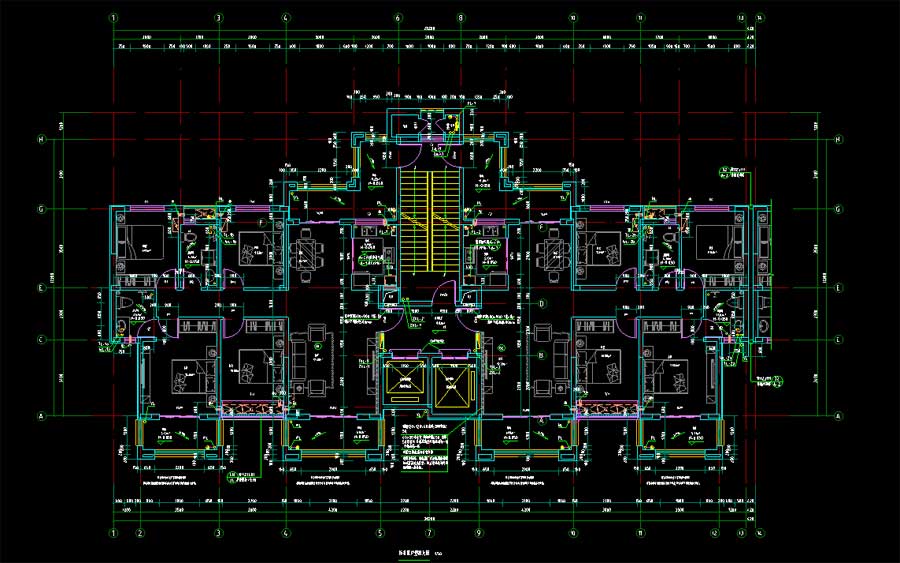

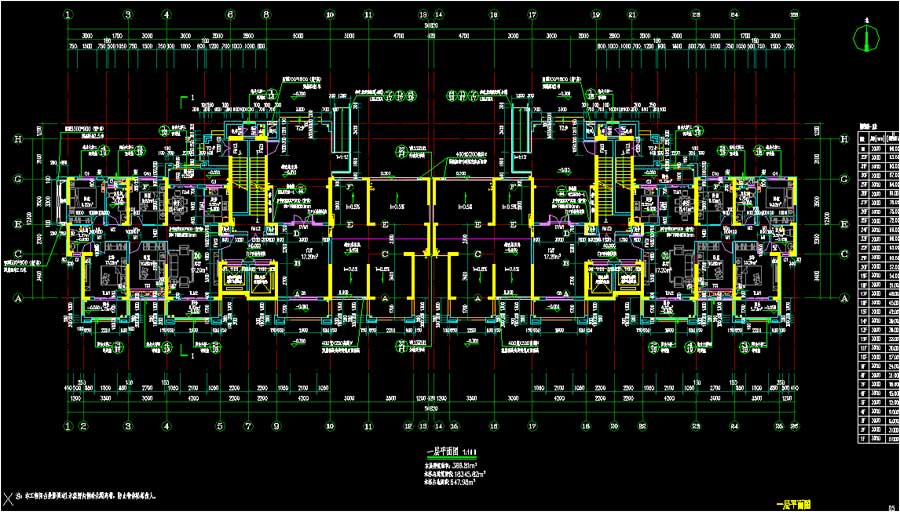

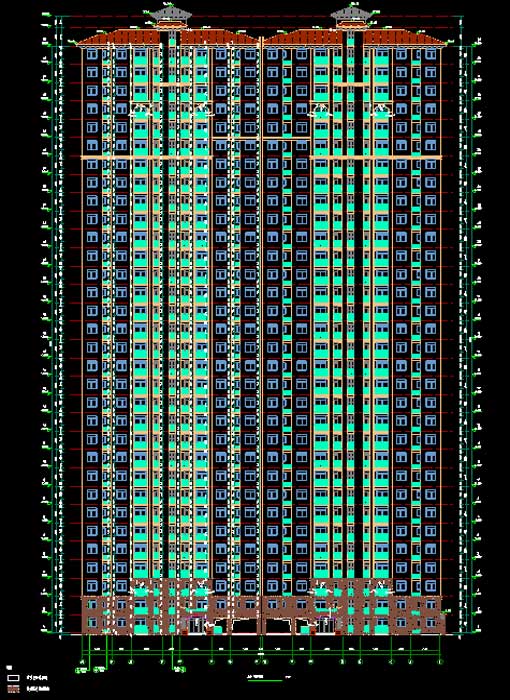

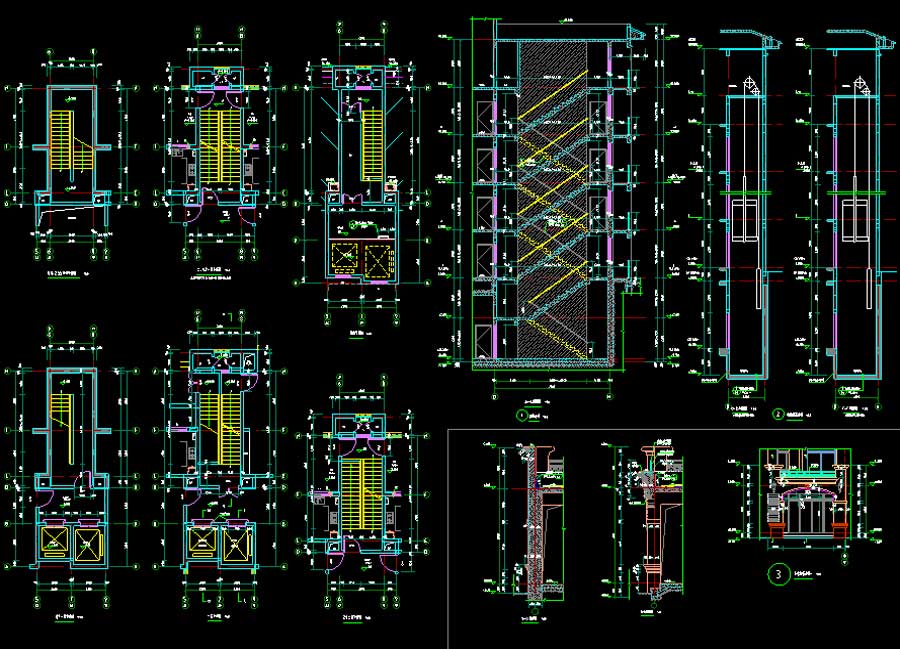

说明:湖北省某小区高层住宅楼多专业施工图(含变更通知单),抗震设防烈度为6度,主要结构类型为剪力墙结构,地上层数为32层,地下层数为1层,建筑高度为96米,地上建筑面积为18345.82平方米。图纸内容含:建筑说明,平立剖面图,户型放大图,墙身、楼梯、电梯井道、住宅门楼大样图,门窗表及门窗示意图,构造做法及装修说明;给排水说明,给排水施工安装说明,给排水平面图、系统原理图;结构说明,人工挖孔桩设计说明,桩位、承台及基础梁、平面结构、柱网平面布置图,配筋图,楼梯施工图,大样详图。专业包括建筑、结构、给排水。
建筑面积:18345.82㎡地上层数:32层建筑高度:96m地下层数:1层高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2016建筑风格:现代效果图:无
