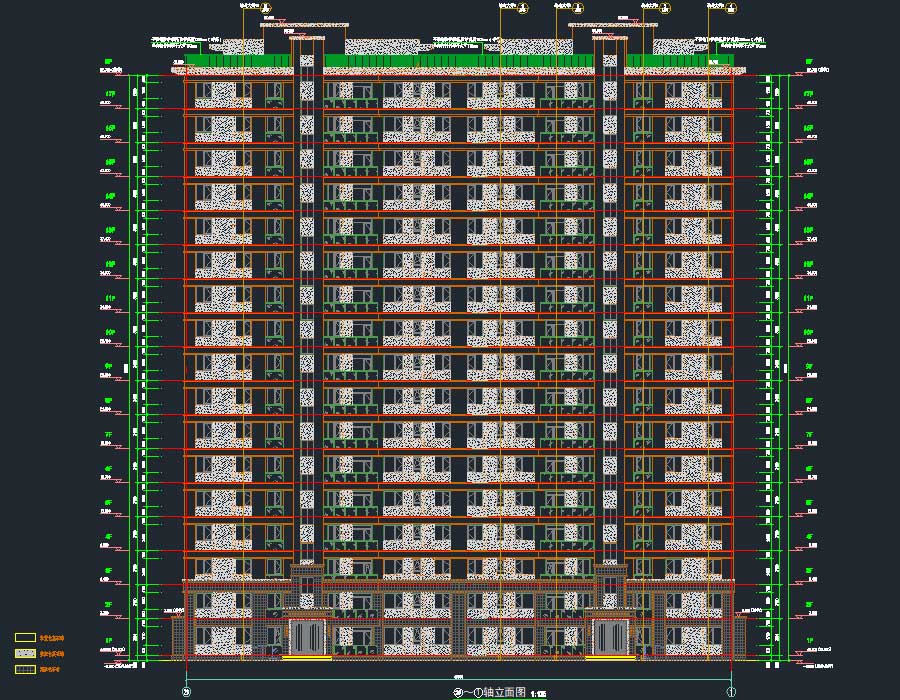

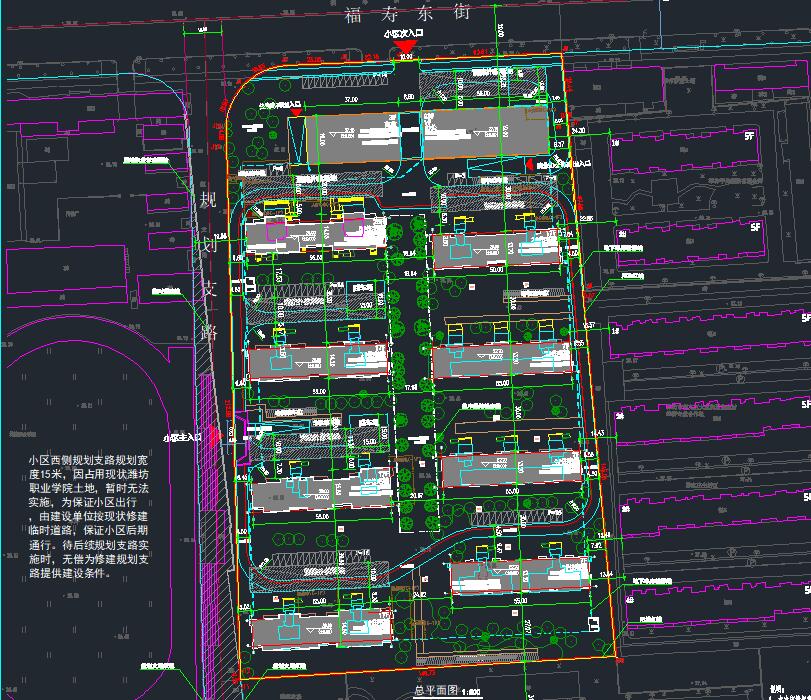

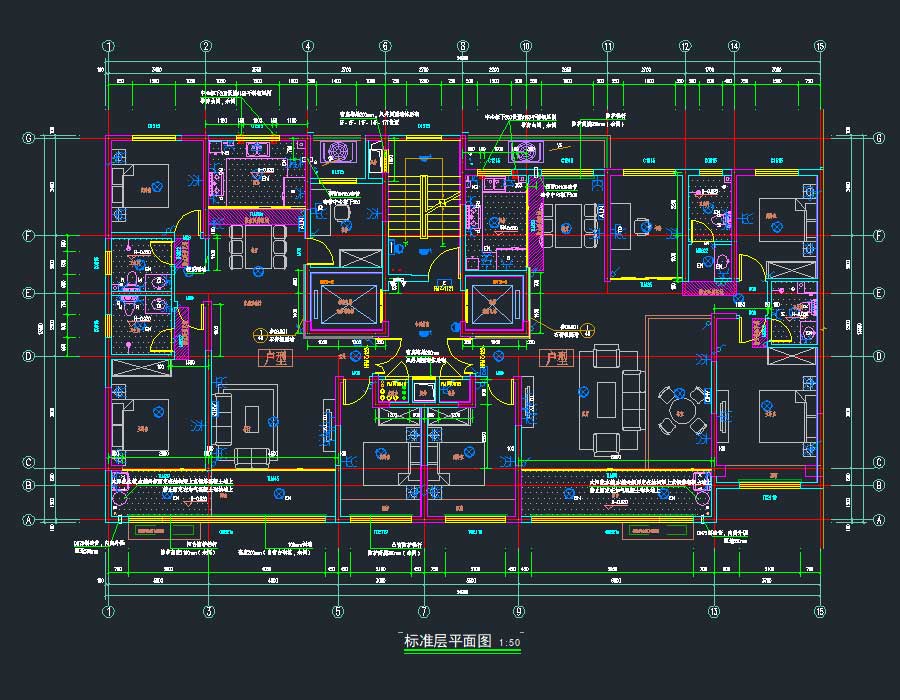

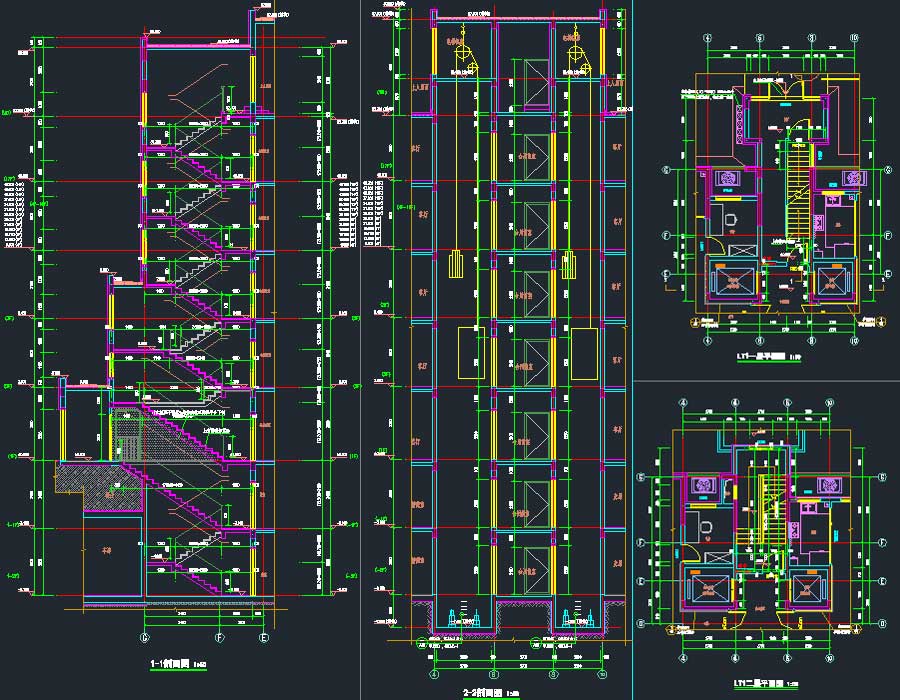

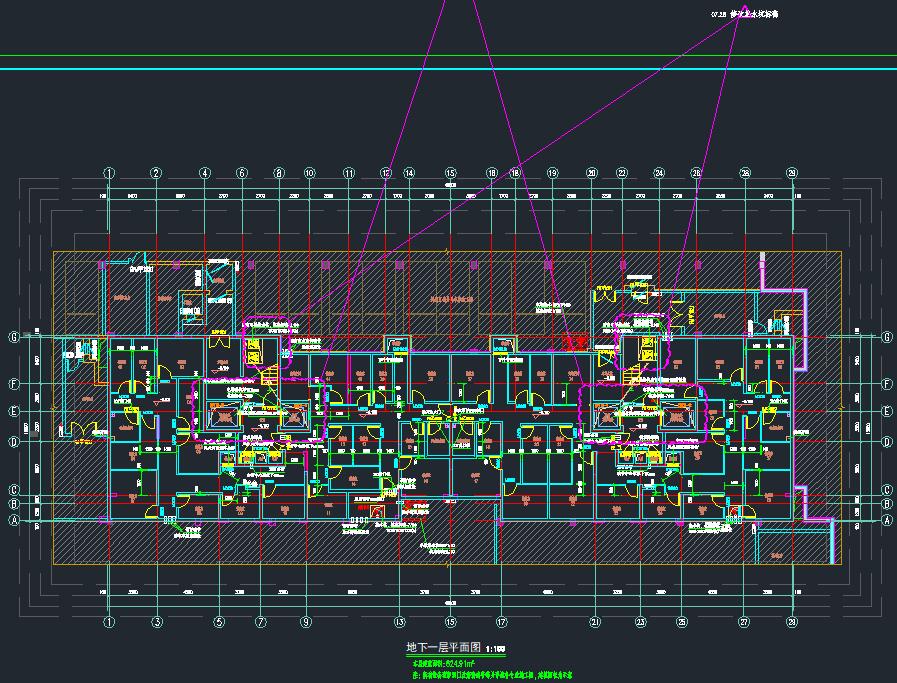

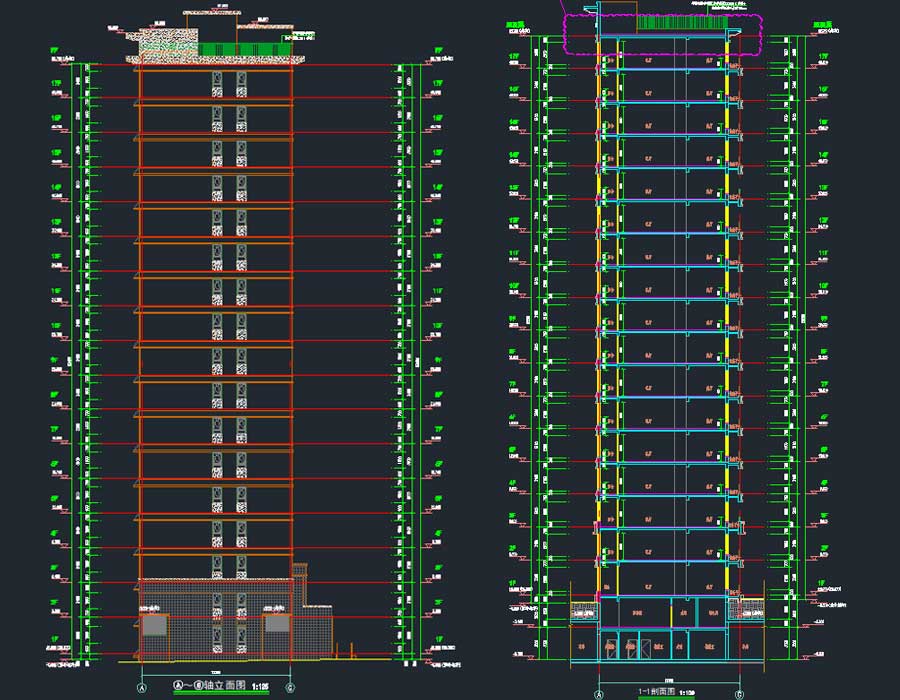

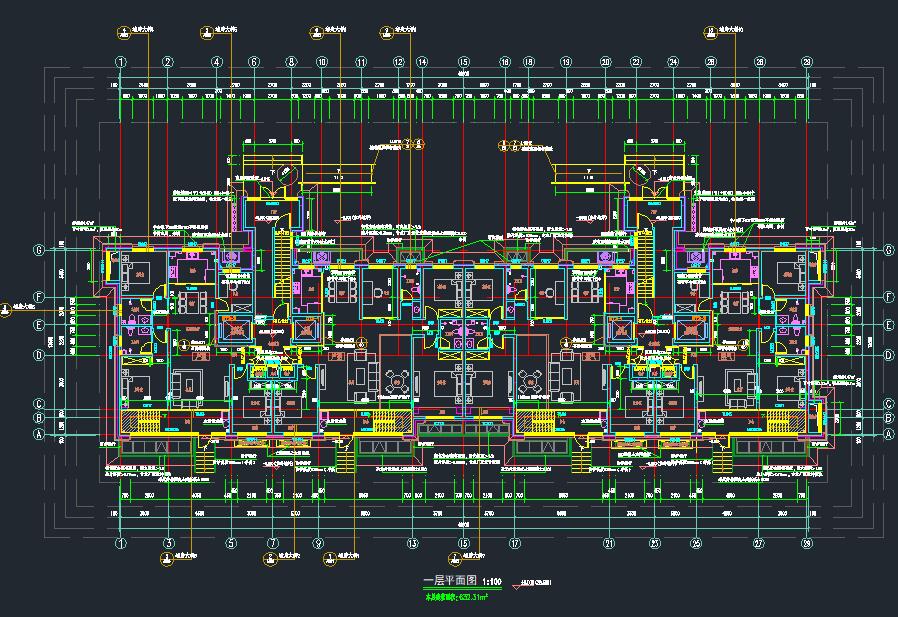

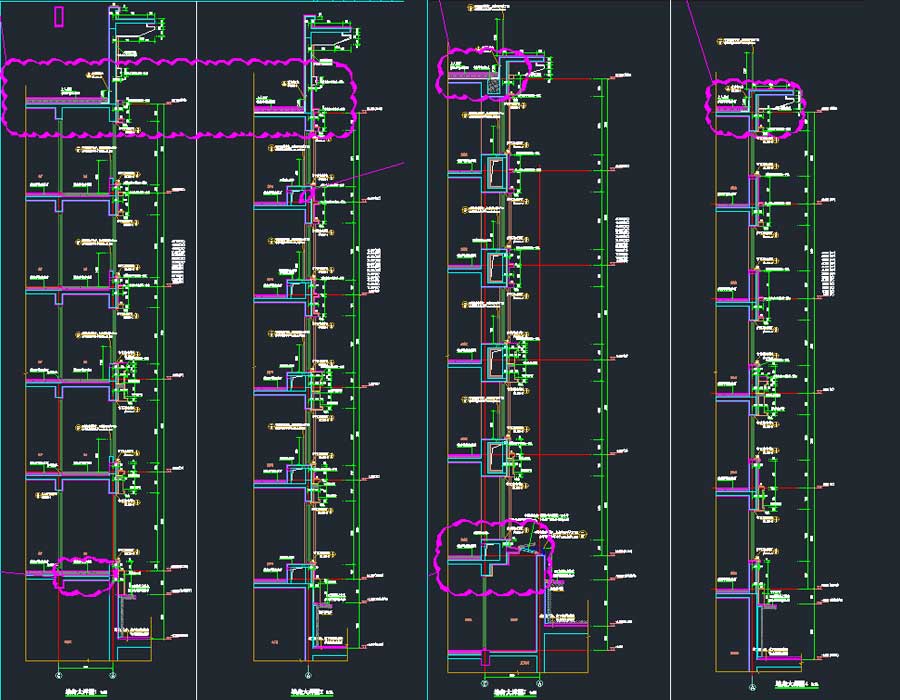

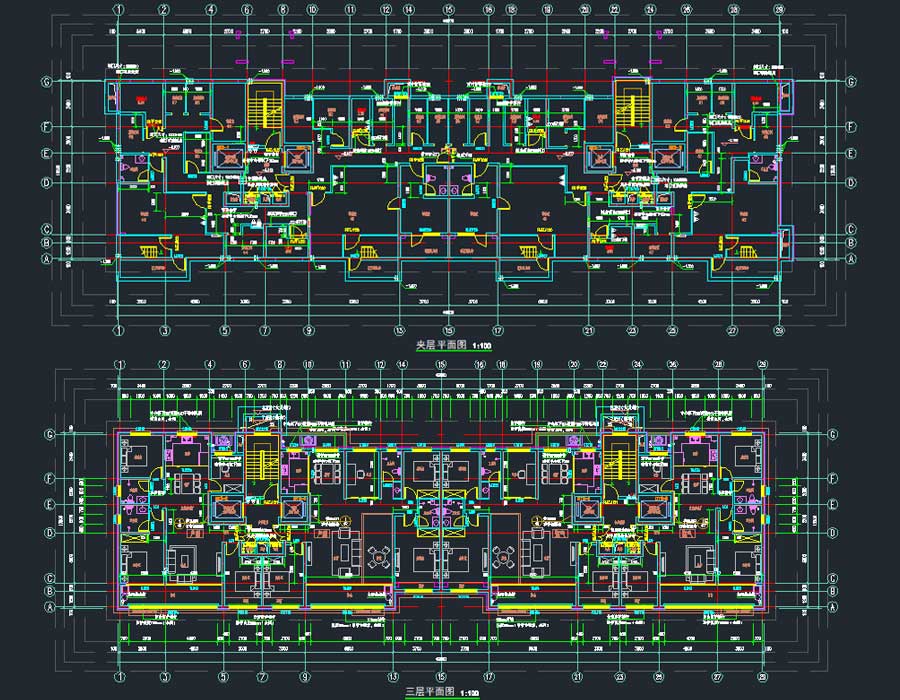

说明：某小区多栋高层住宅楼及地下车库建筑、结构、给排水、电气、暖通施工图，总建筑面积103282.19平方米，其中，2#、7#、8#、9#住宅楼的总建筑面积11665.46/12982.92/12457.87/13164.35平方米，建筑高度53.9/53.7/53.4米，地上17层。3#、4#、5#住宅楼的总建筑面积5144.78/5107.36/4947.27平方米，建筑高度22.4米，地上7层。6#住宅楼的总建筑面积17567.97平方米，建筑高度79米，地上26层。地下车库的总建筑面积20244.21平方米，高度为3.8米，地下1层。2#~9#住宅楼结构类型为剪力墙结构，地下车库为框架结构。5#住宅楼为装配式建筑。图纸内容含总平面图、竖向图、建筑总说明、节能说明、绿色建筑专篇、各层平面图、立/剖面图、楼梯大样图、墙身大样图、门窗表、户型大样图和地下车库平面图、防火分区示意图、顶板平面图、剖面图、坡道详图、楼梯详图、节点详图和结构总说明、筏板基础布置图、筏板附加筋布置图、CFG桩布置图及说明、基础结构平面图、墙柱平面图、剪力墙暗柱配筋表、墙柱平面图、梁配筋图、结构平面图、楼梯大样图、墙身大样和给排水说明、室外消火栓示意图、给水/污水/废水系统原理图、消火栓/自喷/凝结水系统原理图、压力废水原理图、给排水平面图及系统图、卫生洁具安装大样图、水暖井大样图、消防泵房设备定位及平面放大图和剖面图和强/弱电说明、配电干线系统图、配电系统图、防火门监控/可视对讲/电视及综合布线系统图、火灾自动报警系统图、大样图、基础接地平面图、照明/插座/应急照明/消防/干线/弱电平面图、防雷及接地平面图、水泵房系统图和暖通说明、做法大样、加压送风系统原理图、水暖井大样图、采暖系统图、采暖通风平面图、空调通风平面图、排烟、补风系统风口安装示意图 送排风机房剖面图等。
