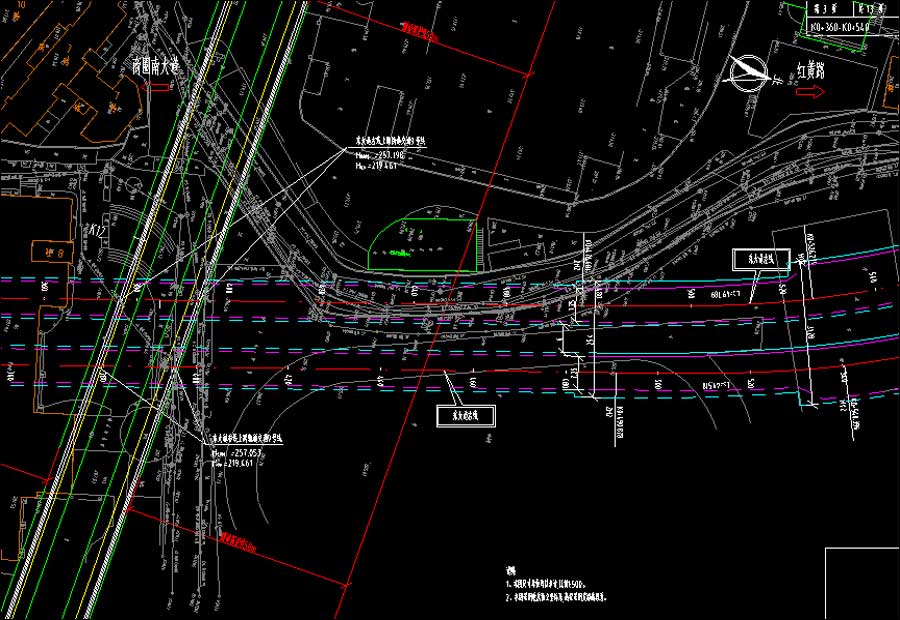

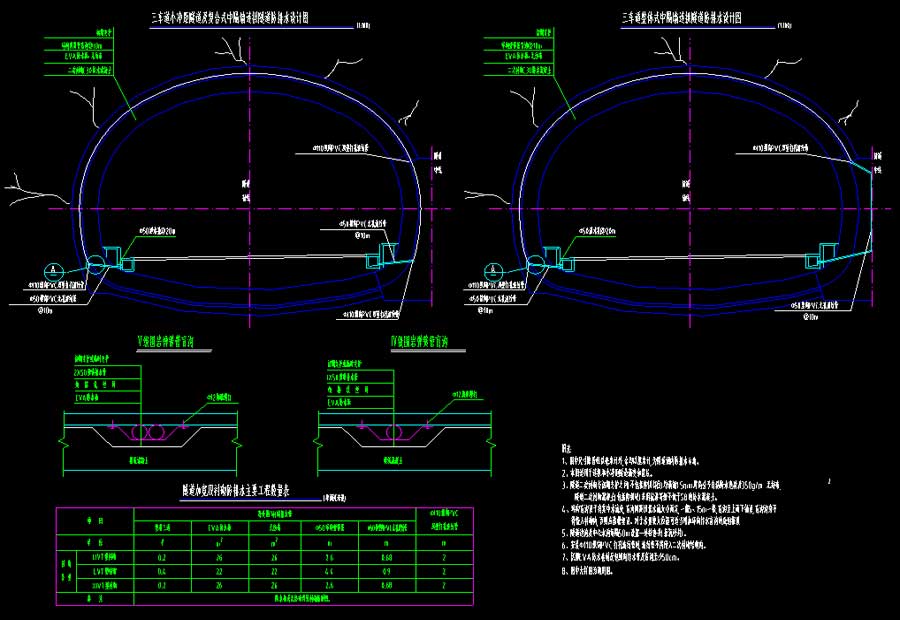

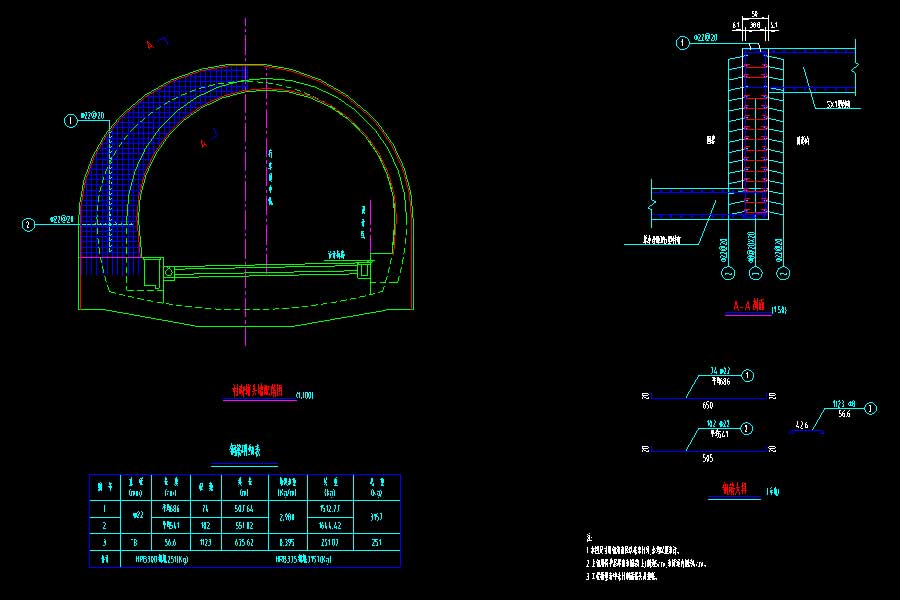

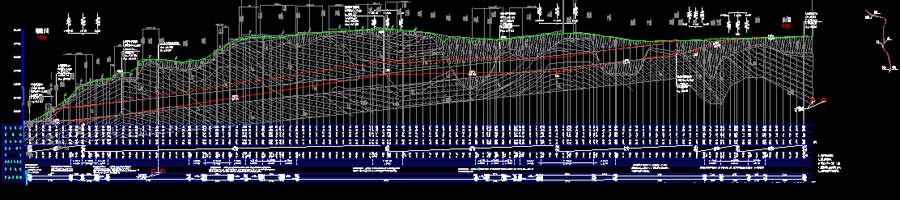

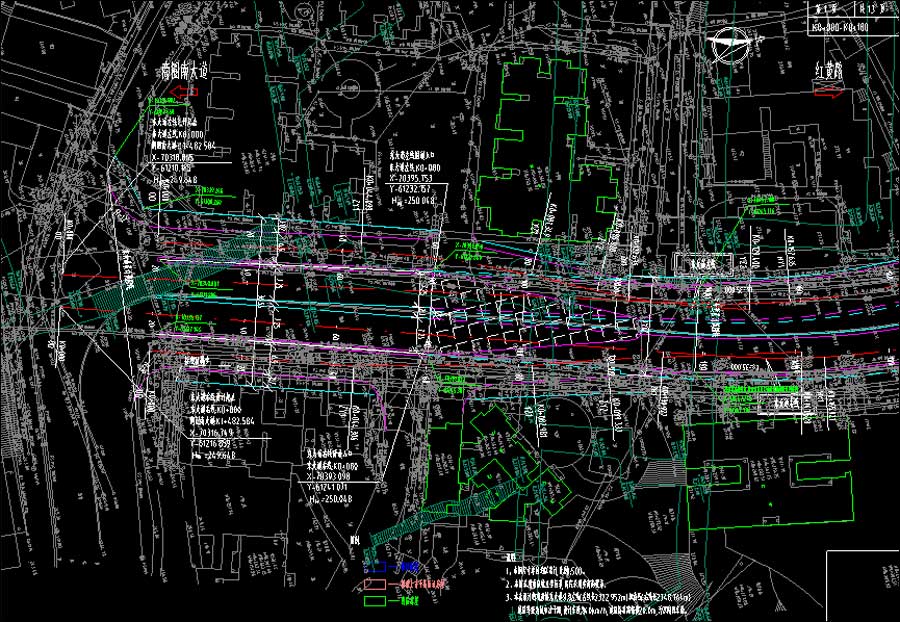

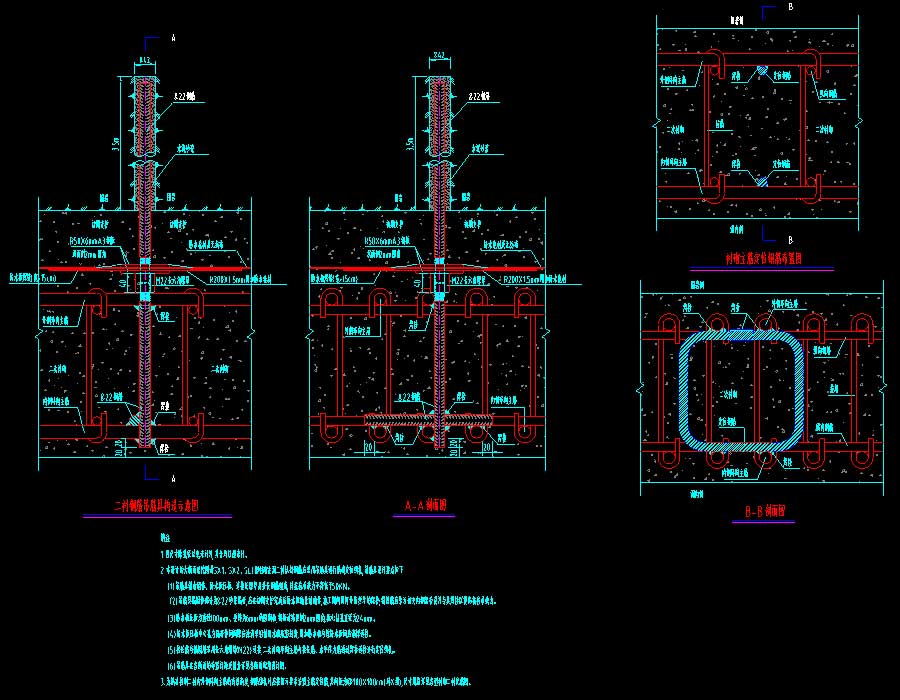

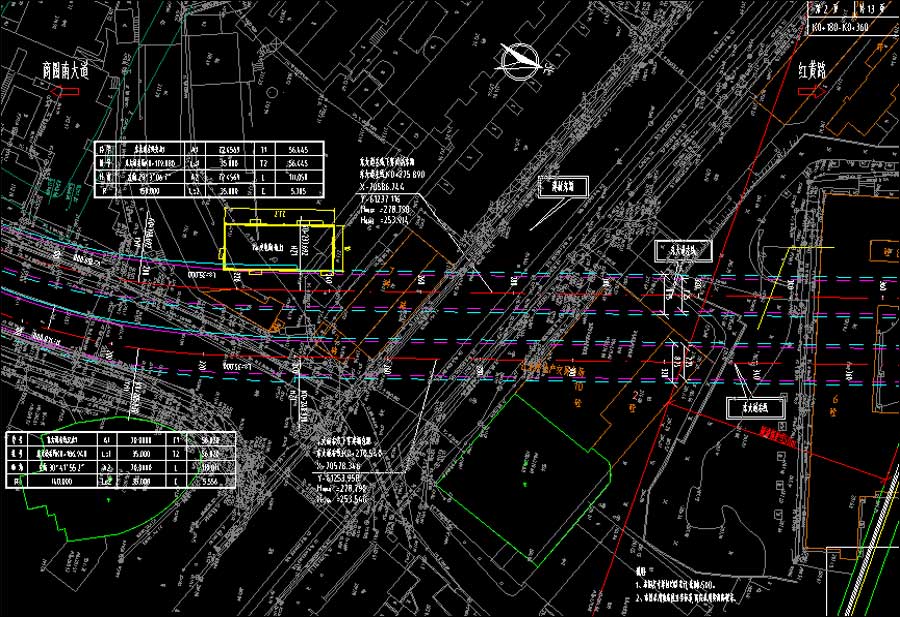

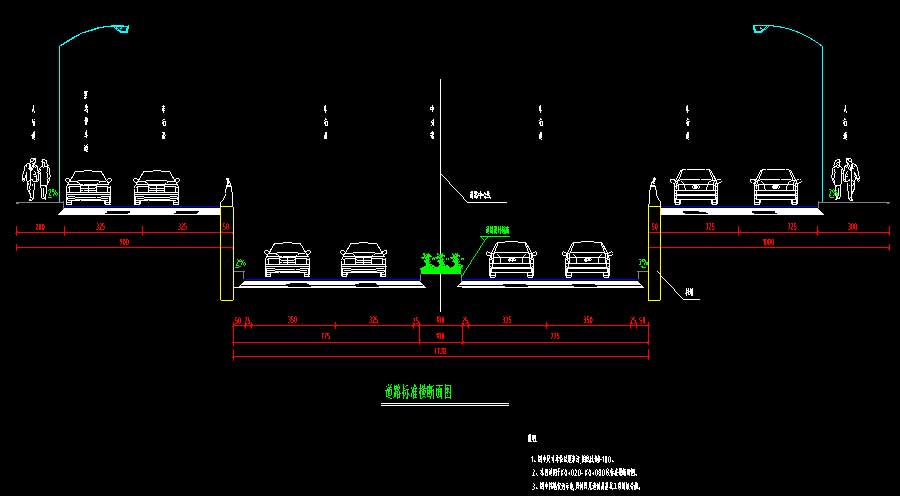

说明:该项目为某地城市次干道施工图,设计车速40km/h,分左右线,线路全长约2.35Km,隧道长约1900m。标准路幅为隧道单幅8.5m 路基段全幅36-38m。图纸内容含:设计说明,标准横断面,分平面图,管线图,总平面图,纵断面,逐桩横断面,直曲表,交通标志标线平面图,隧道内交通设施平面图,地面标线设计图,交通管理标志版面设计图,指路标志版面设计图,隧道局部裂隙注浆设计图,隧道防排水图,路面装饰监测图,悬壁式挡墙,钻孔桩及冠梁配筋图,隧道消防给水系统原理图,电照大样图,隧道监控系统图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2015建筑风格:效果图:无
